Type de produit Capteur de pression
Marque IFM
Modèle PB0022
Alimentation 18-30 V DC
Courant de sortie max. 250 mA
Consommation 50 mA
Précision du point de commutation < ±2% de l'étendue de mesure
Répétabilité < ±0,25% de l'étendue de mesure
Plages de pression (selon version) 0,05 à 400 bar
Matériaux en contact avec le fluide INOX 303, céramique, FPM (Viton)
Matériau du boîtier EEPDM/X, FPM, NBR, PA, Pocan, PC, INOX 304
Indice de protection IP65/III ou IP67/III selon version
Température ambiante -25 à +80 °C
Température du fluide -25 à +80 °C
Température de stockage -40 à +100 °C

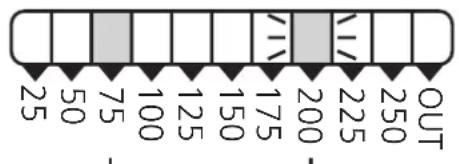

Fonctions principales Détection de pression, commutation par hystérésis avec seuils haut/bas réglables, affichage LED, sortie transistor PNP/NPN
Sécurité Ne pas dépasser la surpression ; pour fluides gazeux, limitation à 25 bar ; éviter les pics de pression
Entretien Vérifier la compatibilité des matériaux avec le fluide ; pas de maintenance particulière requise
Raccordement électrique Embase M12 (PNP ou NPN) selon schéma
Blocage des réglages Appuyer 10s sur les deux boutons-poussoirs

FOIRE AUX QUESTIONS - PB0022 IFM

Comment régler le point de consigne haut (S) ?
En mode Programmation, appuyer sur le bouton SET S pendant 5s. Maintenir enfoncé pour augmenter la valeur (pas à pas ou continu). Confirmer avec ENTER S. Le point de consigne haut doit être supérieur au point de consigne bas.
Comment régler le point de consigne bas (R) ?
En mode Programmation, appuyer sur le bouton SET R pendant 5s. Maintenir enfoncé pour augmenter la valeur. Confirmer avec ENTER R. Le point de consigne bas doit être inférieur au point de consigne haut.
Que faire si toutes les LED clignotent ?
Toutes les LED clignotent en cas de court-circuit sur la sortie. Vérifier le câblage et éliminer le défaut. L'appareil se protège automatiquement.
Quelle est la tension d'alimentation requise ?
Le capteur nécessite une alimentation 18-30 V DC. Respecter la norme TBTS/TBTP selon EN50178.
Le capteur est-il disponible en version PNP ou NPN ?
Oui, le capteur peut être configuré en PNP ou NPN. Le schéma de branchement dépend de la version choisie (embase M12).
Quelles plages de pression sont disponibles ?
Selon le modèle, les plages vont de 0,05 bar à 400 bar. Par exemple, PB5xx0 : 20-400 bar, PB5xx7 : 0,05-1,0 bar. Voir la référence exacte.
Comment verrouiller les réglages pour éviter toute modification ?
Appuyer simultanément sur les deux boutons-poussoirs (SET S et SET R) pendant 10s. L'affichage s'éteint brièvement pour confirmer le blocage. Répéter l'opération pour débloquer.
Quels matériaux sont en contact avec le fluide ?
Les parties en contact sont en INOX 303, céramique et FPM (Viton). Vérifier la compatibilité chimique avec le fluide utilisé.
Quel est l'indice de protection du capteur ?
L'indice de protection est IP65/III ou IP67/III selon le modèle. Certains modèles atteignent IP67 avec un accessoire (E30038).
Puis-je utiliser ce capteur pour mesurer la pression de gaz ?
Oui, mais la pression est limitée à 25 bar maximum pour les fluides gazeux. Respecter cette limite pour éviter tout risque.
