Type de produit	Coupe-circuits basse tension (disjoncteur de puissance)
Marque	Schneider Electric
Modèle	Masterpact NT
Dimensions (L x H x P)	Environ 210 x 290 x 120 mm (variable selon version)
Poids	Variable selon version, environ 10-15 kg
Alimentation	24-250 V AC/DC pour circuits de commande
Fonctions principales	Protection des circuits électriques, déclencheurs voltmétriques (MN, MX, XF), commande à distance
Entretien et nettoyage	Nettoyer avec un chiffon sec ou dépoussiérant, vérifier les connexions périodiquement
Sécurité	Débrancher toutes les sources d'alimentation avant intervention, personnel qualifié uniquement, utiliser un détecteur de tension
Pièces détachées et réparabilité	Pièces disponibles (déclencheurs, bobines, contacts), réparation par personnel qualifié uniquement
Informations générales	Disjoncteur de puissance basse tension, conforme aux normes IEC, adapté pour distribution et protection moteur

FOIRE AUX QUESTIONS - Masterpact NT SCHNEIDER

Comment installer le déclencheur voltmétrique MN-MX-XF sur un Masterpact NT ?

L'installation doit être réalisée par un personnel qualifié. Coupez l'alimentation, puis fixez le déclencheur sur le mécanisme de déclenchement conforme aux instructions de la notice. Utilisez un tournevis Pozidrive n°2 ou 3.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont un tournevis Pozidrive n°2 ou n°3, ou un tournevis plat. Consultez la notice pour les détails.

Quelles sont les consignes de sécurité à respecter ?

Débranchez toutes les sources d'alimentation, verrouillez l'appareillage en position isolée, utilisez un détecteur de tension, installez des barrières de sécurité et portez un équipement de protection adapté. Référez-vous aux normes NFPA 70E ou CSA Z462.

Comment vérifier le bon fonctionnement du disjoncteur ?

Après installation, effectuez un test de déclenchement manuel et vérifiez les connexions électriques. Assurez-vous que les indicateurs de position sont corrects.

Que faire en cas de déclenchement intempestif ?

Identifiez la cause du déclenchement (surcharge, court-circuit, ou défaut de déclencheur). Vérifiez l'état des connexions et consultez la notice pour la procédure de réarmement.

Où trouver le schéma de raccordement ?

Le schéma de raccordement est fourni dans la notice d'installation téléchargeable sur Schneider Electric ou dans la boîte d'emballage.

Puis-je remplacer moi-même une pièce défectueuse ?

Non, le remplacement des pièces internes (déclencheurs, bobines) doit être effectué par un personnel qualifié pour garantir la sécurité et la conformité.

Quelle est la tension de commande des déclencheurs ?

Les déclencheurs voltmétriques MN-MX-XF fonctionnent sous 24-250 V AC/DC. Vérifiez les spécifications sur l'étiquette du déclencheur.

Comment nettoyer le disjoncteur Masterpact NT ?

Débranchez l'alimentation, nettoyez l'extérieur avec un chiffon sec et non pelucheux. Évitez les solvants et l'eau. Nettoyez les contacts avec un produit adapté si nécessaire.

Comment contacter le support technique Schneider ?

Rendez-vous sur le site Schneider Electric ou contactez votre revendeur local. Vous pouvez aussi consulter les FAQ en ligne.

MODE D'EMPLOI Masterpact NT SCHNEIDER

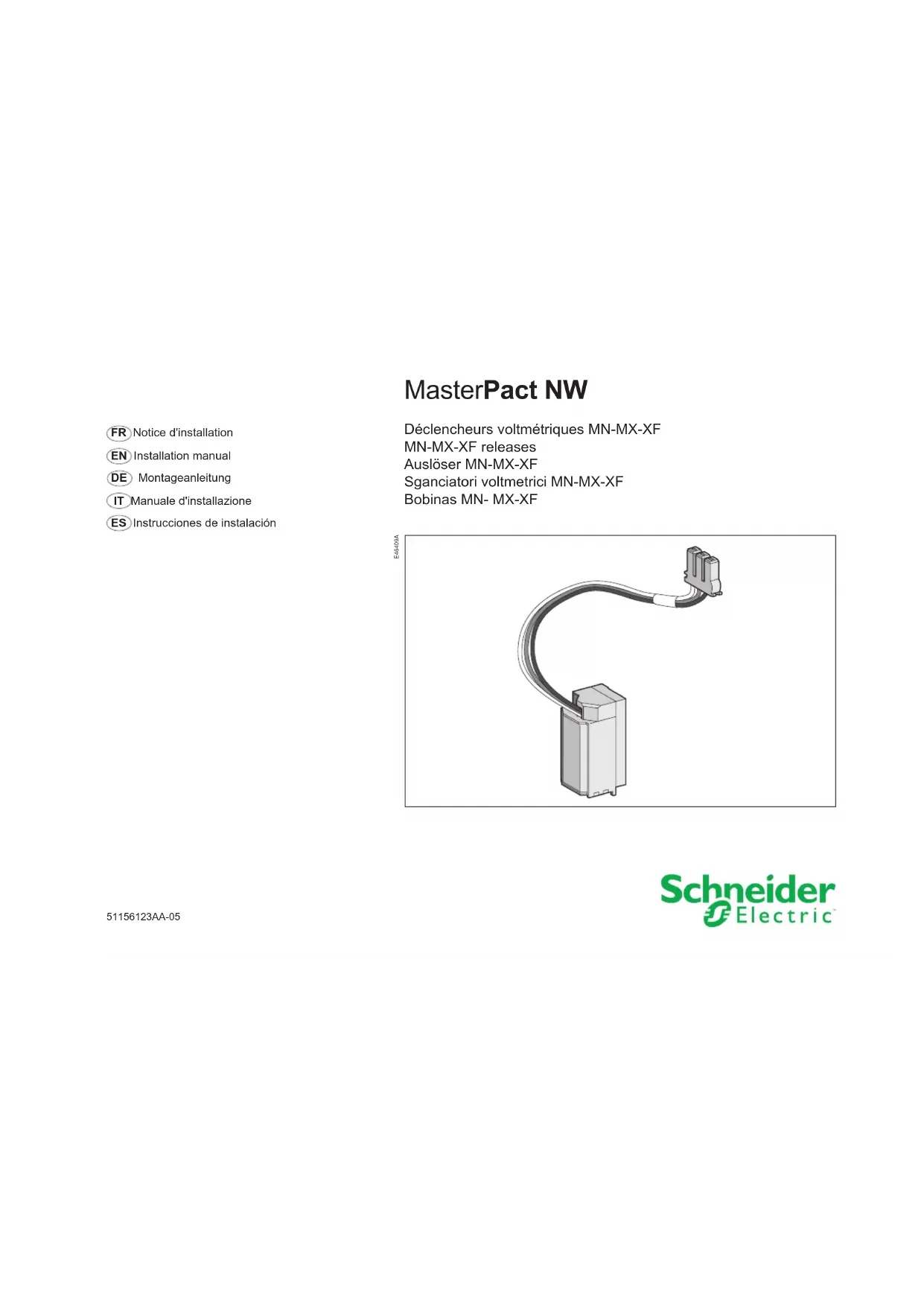

FR Notice d'installation EN Installation manual DE Montageanleitung IT Manuale d'installazione ES Instrucciones de instalación

MasterPact NW

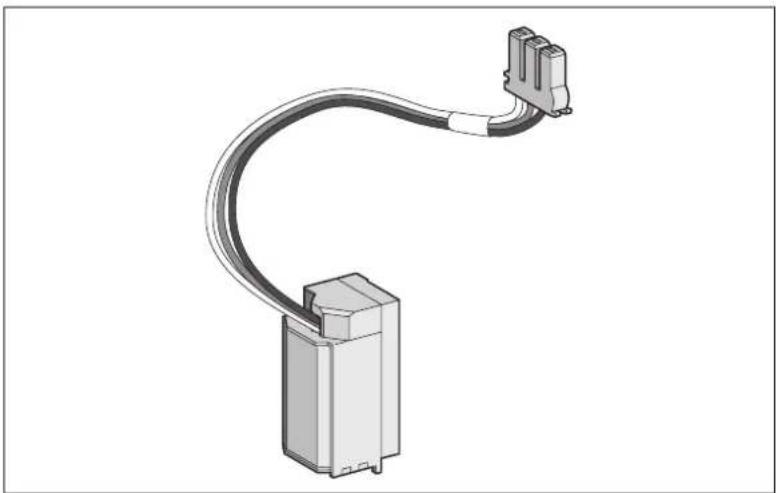

Déclencheurs voltmétriques MN-MX-XF

MN-MX-XF libère

Actionneurs MN-MX-XF

Séparateurs voltmétriques MN-MX-XF

Bobines MN-MX-XF

Schneider

Electric

Remarque importante

L'installation, l'utilisation, la réparation et la maintenance des équipements électriques doivent être assurées par du personnel qualifié uniquement. - Schneider Electric décline toute responsabilité quant aux conséquences de l'utilisation de ce matériel.

• Portez un équipement de protection personnelle adapté et respectez les consignes de sécurité électrique courantes. Reportez-vous aux normes NFPA 70E, CSA Z462 ou aux textes équivalents applicables dans notre région du monde.

Seul un personnel qualifié doit effectuer l'installation et l'entretien de cet appareil.

• Débranchez toutes les sources d'alimentation de cet équipement avant d'effectuer toute opération interne ou externe sur celui-ci. Verrouillez l'appareillage en position isolée.

Utilisez toujours un dispositif de détection de tension ayant une valeur nominale appropriée pour vous assurer que l'alimentation est coupée.

• Installez des barrières de sécurité et affichez un signal de danger.
• Remettez en place tous les équipements, les portes et les capots avant de remettre l'appareil sous tension. Si ces directives ne sont pas respectées, cela entraînera la mort ou des blessures graves.

Outillage nécessaire

Tournevis (Pozidrive n°2, 3 ou plat).

Tournevis (Pozidrive n°2, 3 ou slotted).
