Type de produit	Presse à sertir / Tête de filière semi-automatique universelle
Marque	RIDGID
Modèle	815A
Sections de tuyau compatibles	Tête 816 : 1/8 à 3/4 po ; Tête 817 : 1 à 2 po
Têtes de filière fournies	816 NPT et 817 NPT
Type de filières	Filières universelles RIDGID (vendues séparément)
Nombre de butées de position	4 butées à réglage indépendant
Système d'ouverture	Manuel par levier, avec platine à cames et ressorts
Fonctions principales	Filetage de tuyaux en acier, changement rapide de filières, réglage précis du diamètre de filetage
Machines compatibles	Fileteuses RIDGID 1215, 1233, 535, 535A, 300 ; Entraînement électrique n°300
Entretien et nettoyage	Nettoyer régulièrement ; inspecter les filières et la tête avant chaque usage ; remplacer les filières émoussées
Précautions de sécurité	Ne pas porter de gants, vêtements flottants ou bijoux ; garder les mains éloignées des pièces en rotation ; attendre l'arrêt complet avant de toucher
Pièces détachées	Filières universelles RIDGID, têtes de filière 816/817, butées, ressorts
Réparabilité	Pièces disponibles auprès des revendeurs RIDGID ; service technique par email ou téléphone
Garantie	Non spécifiée dans la notice ; consulter le revendeur
Assistance	Site RIDGID, email [e-mail], téléphone [phone]

FOIRE AUX QUESTIONS - 815A RIDGID

Comment insérer les filières dans la tête 815A ?

Posez la tête sur son dos, appuyez sur le levier pour amener la platine à cames en butée, tirez le goujon moleté et tournez le levier en sens antihoraire jusqu'à butée. Insérez les filières appropriées (chiffre vers le haut) jusqu'à ce que le repère soit à fleur du rebord. Les chiffres des filières doivent correspondre à ceux des logements.

Comment changer le jeu de filières sur le modèle 815A ?

Retirez d'abord les anciennes filières en suivant la procédure d'insertion inverse. Remplacez toujours le jeu complet, ne mélangez pas des filières de jeux différents. Utilisez des filières universelles RIDGID adaptées à la section de tuyau.

Comment régler le diamètre de filetage ?

Desserrez la vis de la butée de position correspondant à la section du tuyau. Alignez le repère de la butée au milieu des graduations. Pour augmenter le diamètre, déplacez le repère vers le levier ; pour le diminuer, éloignez-le du levier. Serrez la vis à fond.

Quelles sections de tuyau peuvent être filetées avec la tête 815A ?

La tête 816 permet de fileter les tuyaux de 1/8 à 3/4 po, et la tête 817 de 1 à 2 po. Les deux têtes sont fournies avec le modèle 815A.

Quels sont les consignes de sécurité importantes ?

Ne portez pas de gants, vêtements flottants ou bijoux. Gardez les mains éloignées du tuyau et des mécanismes en rotation. Attendez l'arrêt complet de la machine avant de toucher le tuyau ou l'outil pour éviter tout risque d'entortillement, d'écrasement ou de contusion.

Comment ouvrir la tête en fin d'opération ?

Lorsque l'extrémité du tuyau arrive à fleur de la filière n°1, appuyez sur le levier pour ouvrir la tête et rétracter les filières. N'utilisez jamais la marche arrière (REV) lorsque les filières sont encore engagées. Éteignez la machine ensuite.

Sur quelles machines la tête 815A peut-elle être montée ?

La tête 815A est compatible avec les fileteuses RIDGID 1215, 1233, 535, 535A et 300, ainsi qu'avec le système d'entraînement électrique n°300.

Quel entretien nécessite la tête de filière 815A ?

Nettoyez la tête régulièrement pour faciliter l'inspection. Avant chaque utilisation, vérifiez l'assemblage, l'usure, les détériorations. Examinez le tranchant des filières : des filières émoussées surchargent la machine et réduisent la qualité du filetage.

Où trouver des pièces de rechange pour le modèle 815A ?

Les pièces détachées (filières, têtes, ressorts, butées) sont disponibles auprès des revendeurs RIDGID. Consultez le site www.RIDGID.com ou www.RIDGID.eu pour localiser un revendeur.

Comment contacter le service technique RIDGID ?

Vous pouvez envoyer un email à [e-mail] ou appeler le [phone] depuis les États-Unis ou le Canada. Pour les autres régions, consultez le site RIDGID pour les coordonnées locales.

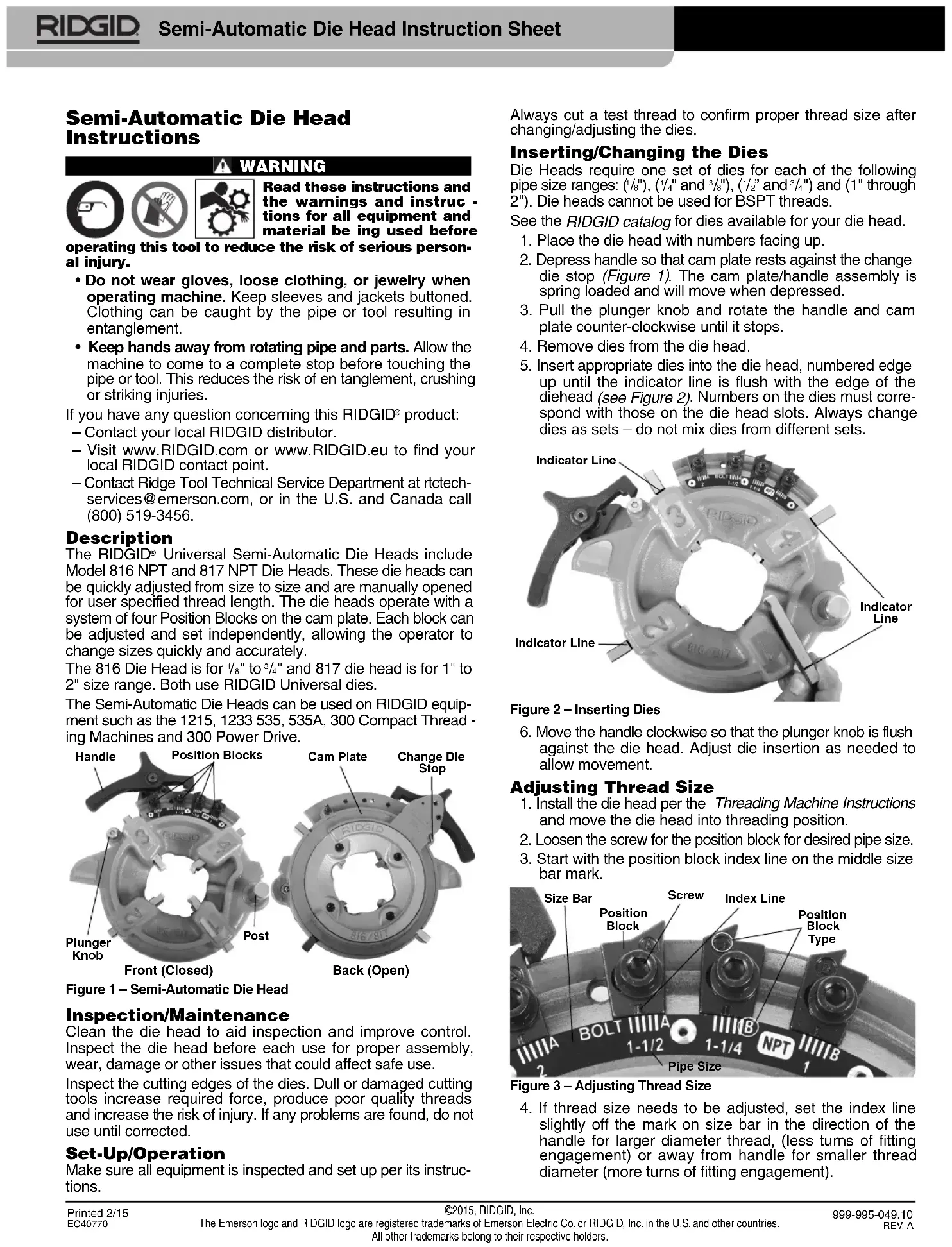

MODE D'EMPLOI 815A RIDGID

Avertissement

Avant d'utiliser cet outil, et afin de limiter les risques d'accident grave, familiarisez-vous avec les instruc-

• Ne jamais porter de gants, de vêtements flottants ou de bijoux lors de l'utilisation de la machine. Gardez les manches et les blousons boutonnés. Les vêtements peuvent s'entortiller autour du tuyau ou de l'outil lui-même.
• Éloigner les mains du tuyau et des mécanismes en rotation. Attendez l'arrêt complet de la machine avant de toucher le tuyau ou l'outil. Cela réduira les risques d'entortillement, d'écrasement et de contusion.

En cas de questions concernant ce produit RIDGID®:

• Consultez le revendeur RIDGID le plus proche. – Rendez-vous sur le site www.RIDGID.com ou www.RIDGID.eu pour localiser le représentant RIDGID le plus proche.
• Consultez les services techniques de RIDGID par mail adressé à [e-mail] ou en composant le [phone] à partir des États-Unis ou du Canada.

Description

Les têtes de filière semi-automatiques universelles RIDGID ^® sont équipées des têtes de filière nos 816 NPT et 817 NPT. Ces têtes de filière peuvent être rapidement réglées pour une section de tuyau donnée, et s'ouvrent manuellement pour obtenir la longueur de filetage désirée. Les têtes de filière utilisent un système à quatre butées de position sur platine à cames. Chaque butée est mise en position indépendamment pour permettre un changement rapide et précis de la section de tuyau visée.

La tête de filière no 816 est prévue pour le filetage des tuyaux de 18 à 34 po de diamètre, tandis que la tête no 817 sert à ceux de 1 à 2 po. Les deux modèles de tête utilisent les filières universelles RIDGID.

Les têtes de filière semi-automatiques peuvent être montées sur une variété de machines et de systèmes d'entraînement RIDGID, tels que les fileteuses compactes 1215, 1233, 535, 535A et 300, ainsi que sur le système d'entraînement électrique n° 300.

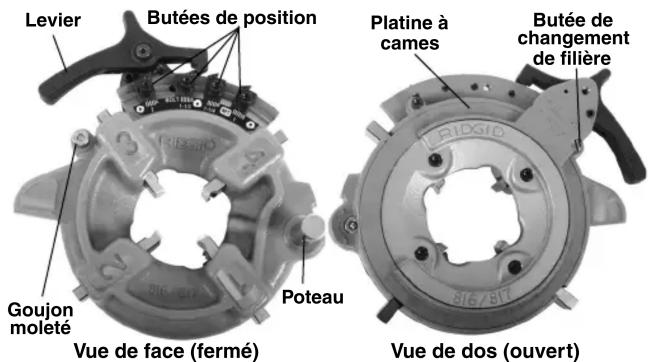

Figure 1 – Tête de filière semi-automatique

Inspection et entretien

Nettoyez la tête de filière afin d'en faciliter l'examen et la manipulation. Examinez la tête de filière avant chaque intervention afin de vérifier son bon assemblage, ainsi que pour signes d'usure, de détérioration ou autres anomalies qui seraient susceptibles de nuire à sa sécurité opérationnelle.

Examinez le tranchant des filières. Des filières émoussées ou endommagées surchargent la machine, produisent des filetages de mauvaise qualité, et augmentent les risques d'accident. Rectifiez toute anomalie éventuelle avant la prochaine intervention.

Préparation et utilisation

Inspectez et installez l'ensemble du matériel utilisé selon les consignes applicables.

Effectuez systématiquement un filetage témoin suit au changement ou réglage des filières.

Insertion et changement de filières

Les têtes de filière doivent être équipées d'un jeu de filières spécifique pour chacune des plages de section de tuyau suivantes : (1/8 po), (1/4 et 3/8 po), (1/2 et 3/4 po), et (1 à 2 po). Ces têtes de filières ne peuvent pas servir à la coupe de filetages BSPT. Consultez le catalogue RIDGID pour un listing des filières disponibles pour votre type de tête de filière.

1. Posez la tête de filière sur son dos.
2. Appuyez sur le levier pour amener la platine à cames jusqu'à la butée de changement de filières (Figure 1). La platine est munie d'un système à ressorts qui lui permet d'avancer lorsque l'on appuie sur le levier.
3. Tirez sur le goujon moleté, puis ramenez l'ensemble levier/platine à cames en sens antihoraire jusqu'à ce qu'il vienne à buter.
4. Retirez les filières de la tête.

Figure 2 – Insertion des filières

1. Insérez les filières appropriées (chiffre en haut) en les enfonçant jusqu'à ce que leur repère arrive à fleur du rebord de la tête (Figure 2). Les chiffres des filières doivent correspondre à ceux des logements correspondants de la tête de filière. Remplacez systématiquement le jeu de filières au complet. Ne mélangez pas les filières issues de différents jeux.
2. Ramenez le levier en sens horaire jusqu'à ce que la molette du goujon arrive à fleur de la tête de filière. Au besoin, réglez l'insertion de la filière pour permettre la refuite nécessaire.

Réglage du filetage

1. Montez la tête de filière selon les indications du mode d'emploi de la fileteuse, puis mettez la tête en position de filetage.
2. Desserrez la vis de la butée de position qui correspond à la section du tuyau à fileter.
3. Commencez par aligner le repère de la butée au milieu des graduations correspondantes de la barre graduée.

Figure 3 – Réglage du filetage

1. S'il s'avère nécessaire de modifier le filetage, amenez le repère légèrement en direction du levier pour obtenir un plus grand diamètre de filetage (moins de filets engagés) ou bien en sens inverse pour le diminuer (plus grand nombre de filets engagés).
2. Serrez la vis de butée de position à fond.
3. Vérifiez systématiquement que vous utilisez la butée appropriée (Figure 3).

Opération de filetage

Montez la tête de filière selon les indications du mode d'emploi de la fileteuse. Mettez la tête en position de filetage. Engagez le levier sur la butée de position appropriée pour la fermer.

Procédez au filetage selon les instructions du manuel de la fileteuse.

Ouverture de la tête de filière en fin d'opération

Lorsque l'extrémité du tuyau arrive à fleur de la filière n° 1, appuyez sur le levier pour ouvrir la tête et rétracter les filières. Ne jamais utiliser la marche arrière (REV) lorsque les filières sont encore engagées.

Eteignez la machine selon les consignes données.

Reportez-vous au mode d'emploi de la fileteuse pour le contrôle des filetages.
