Type de produit	Tête de filière à ouverture automatique pour machines à fileter
Marque	Ridgid
Modèle	555
Compatibilité machines	Ridgid 815A, 711, 911, 300, 535, 535A, 1233, Power Drive 300
Diamètre de tuyau	1/8 po à 2 po (selon jeu de filières)
Types de filetage	NPT, BSPT (selon version)
Ouverture	Automatique (détente) ou manuelle selon diamètre et type
Jeu de filières	Spécifique par plage de section : 1/8 po, 1/4-3/8 po, 1/2-3/4 po, 1-2 po
Matériau	Acier traité
Poids approximatif	1,2 kg
Dimensions (L x l x h)	15 x 10 x 10 cm
Entretien	Nettoyage après chaque usage, inspection des filières avant utilisation
Sécurité	Ne pas porter de gants ni bijoux, éloigner les mains des pièces en rotation, attendre l'arrêt complet
Réparabilité	Pièces détachées disponibles (filières, levier, coulisse) via revendeur Ridgid ou service technique
Garantie	Voir conditions Ridgid

FOIRE AUX QUESTIONS - 555 RIDGID

Quelles machines sont compatibles avec la tête de filière Ridgid 555 ?

La tête de filière 555 est compatible avec les fileteuses Ridgid 815A, 711, 911, 300, 535A, 1233 et le système d'entraînement Power Drive 300.

Quels diamètres de tuyau peut-elle fileter ?

Elle peut fileter des tuyaux de 1/8 po à 2 po, selon le jeu de filières installé (filières spécifiques par plage : 1/8 po, 1/4-3/8 po, 1/2-3/4 po, 1-2 po).

Comment changer les filières ?

Placez la tête sur le dos, désarmez la détente, desserrez le levier de verrouillage, tirez la mollette et faites glisser la barre graduée pour aligner le repère de retrait. Retirez les anciennes filières et insérez les nouvelles en respectant les numéros de logement.

L'ouverture automatique fonctionne-t-elle pour tous les diamètres ?

Non, l'ouverture automatique (détente) est active pour les tuyaux de 1/2 à 2 po en NPT/BSPT. Pour les plus petits diamètres (1/8 à 3/8 po), les boulons ou les filetages droits, elle doit être ouverte manuellement.

Comment régler la tension des filières ?

Tournez la barre graduée pour aligner le repère dimensionnel souhaité sur la mollette. Ajustez la tension des filières pour assurer leur libre mouvement avant de fermer le levier de verrouillage.

Que faire en cas de filetage de mauvaise qualité ?

Vérifiez l'état des filières (émoussées ou endommagées), le réglage du pas (repère OVER/UNDER) et l'alignement de la barre graduée. Effectuez toujours un filetage témoin après changement de filières.

Comment nettoyer la tête de filière ?

Nettoyez-la après chaque utilisation pour faciliter l'inspection. Utilisez un chiffon sec ou légèrement huilé. Évitez les solvants agressifs.

Peut-on utiliser la tête 555 pour fileter des boulons ?

Oui, avec un jeu de filières spécifique pour boulons. L'ouverture se fait manuellement en fin de filetage. Consultez le catalogue Ridgid pour les références.

Où trouver des pièces de rechange ?

Contactez un revendeur Ridgid agréé, consultez www.RIDGID.com ou www.RIDGID.eu, ou envoyez un email à [e-mail].

Comment ouvrir manuellement la tête en fin de filetage ?

Ouvrez le levier de butée pour désengager les filières. N'utilisez pas la marche arrière lorsque les filières sont engagées. Éteignez la machine avant de manipuler.

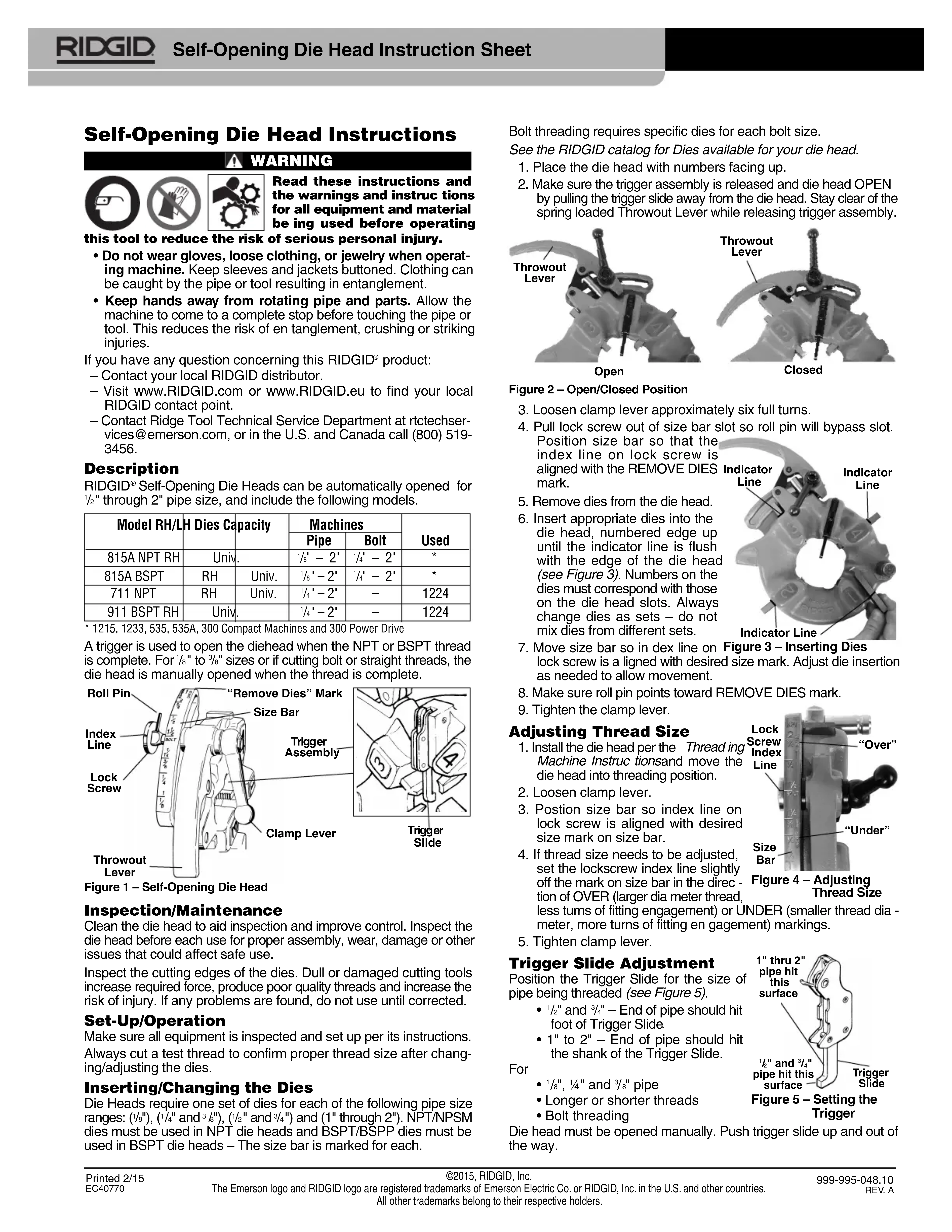

MODE D'EMPLOI 555 RIDGID

Utilisation des têtes de filière à ouverture automatique

A AVENTISSEMENT

Avant d'utiliser cet outil, et a - fin de limiter les risques d'ac - cident grave, familierisez-vous avec les instructions ci-pré -

sentes, ainsi qu'avec les consignes applicables à l'en -semblé du matériel et des matérielux utilisés.

• Ne jamais porter de gants, de vêtements flottants ou de bijoux lors de l'utilisation de la machine. Gardez les manches et les blousons boutonnés. Les vêtements peuvent s'entortiller autour du tuyau ou de l'outil lui-même.
• Eloiigner les mains du tuyau et des mécanismes en rotation. Attendez l'arrêt complèt de la machine avant de toucher le tuyau ou l'outil. Cela réduira les risques d'entortillage, d'écrasement et de contusion.

En cas de questions concernant ce produit RIDGID:

• Consultez le revendeur RIDGID le plus proche.
• Rendez-vous sur le site www.RIDGID.com ou www.RIDGID.eu pour localiser le représentant RIDGID le plus proche.
• Consultez les services techniques de Ridge Tool par mail adressé à [e-mail] ou en composant le [phone] à partir des Etats-Unis ou du Canada.

Description

Les têtes de filière automatiques RIDGID® peuvent être ouvertes automatiquement lors du filage des tuyaux allant de 1/2 po à 2 po de diamètre, et complènnet les modélles suivants.

Modèle	PasDroite/Gauche	Filières	Limites de section		Machinesutilisées
			Tuyau	Boulon
815A NPT	Droite	Univ.	1/6 à 2 po	1/4 à 2 po	*
815A BSPT	Droite	Univ.	1/6 à 2 po	1/4 à 2 po	*
711 NPT	Droite	Univ.	1/4 à 2 po	-	1224
911 BSPT	Droite	Univ.	1/4 à 2 po	-	1224

Machine compactes type1215, 1233, 535, 535A et 300 ou Systeme d'entraînement
Power Drive 300

Une détente sert à ouvrir la tête de filière en fin de filetage NPT ou BSPT. Lors du filtage des tuyaux allant de^1 / 8 à ^3 /6 po, ainsi que des boulons ou des fillets cylindriques, la tête de filiere doit être ouverte manuellement en fin d'opération

Figure 1 - Tête de filiere à ouverture automatique

Inspection et entretien

Nettoyez la tête de filiere afin d'en faciliter l'examen et la manipulation.
Examinez la tête de filiere avant chaque intervention afin de vérifier son bon assemblage, ainsi que pour signes d'usure, de dépréciation ou autres anomalies qui seraient susceptibles de nuir à sa sécurité opérationnelle.

Examinez le tranchant des filieres. Des filieres émoussées ou en-dommagées surcharge la machine, produit des filetages de mauvaise qualité, et augmentent les risques d'accident. Rectifiez toute anomalie eventuelle avant la prochaine intervention.

Préparation et utilisation

Inspectez et installez l'ensemble du matériel utilisé selon les consignes applicables.

Effectuez systématiquement un filetage témoin suit au changement ou réglage des filières.

Insertion et changement de filières

Les têtes de filière doivent être équipées d'un jeu de filières spécifique pour chaque des plages de section de tuyau suivantes : (/6 po), (/4 et 3/8 po), (/2 et 3/4 po), et (1 à 2 po). Des filières NPT ou NPSM doivent être utilisées sur les têtes de filière NPT, tandis que les têtes de filière BSPT doivent être équipées de filères BSPT ou BSPP. La barre graduée comprend un repère pour chaque d'entre-elles.

Le filetage des boulons nécessite un jeu de filières spécifique pour chaque section de boulon.

Consultez le catalogue RIDGID pour un listing des filieres disponibles pour votre type de tete de filiere.

1. Posez la tete de filiere sur son dos.
2. Vérifiez que la détente est désarmée et que la tête de filière est ouverte en tirant sur la couilisse de détente. Eloignez-vous du levier à ressort de la butée lorsque vous l'chez la détente.

Figure 2 - Levier ouvert et fermé

1. Desserrez le levier de verrouillage d'environ six tours.

2. Tirez sur la mollette de blocage suffisamment pour l'extraire de la barre graduée et permettre à la broche de passer. Positionné la barre graduée de manière à align ner le repère de la mollette sur le repère de retrait des filières.

3. Retirez les filieres de la tete de filieres.
4. Insérez les filières appropriées (chiffre en haut) en les enforcant jusqu'à ce que leur repère arrive à fleur du rebord de la tête (Fi gure

3). Les chiffres des filières doivent correspondre à ceux des logements correspondants de la tête de filiere. Remplacez systématique le jeu de filières au complet. Ne mélangez pas les filières issues de différents jours.

1. Tournez la barre graduée de manière à aligner le repère dimensionnel youlu sur le repere de la mollette de blocage. Au besoin, réglez la tension des filières afin d'assurer leur libre mouvement.
2. Vérifiez que la broche est orientée vers le repère de retrait des filières.
3. Fermez le levier de verrouillage.

Réglage du filetage

1. Montez la tête de filetage selon les consignes du mode d'emploi de la fileteseuse, puis mettez la tete de filtage en position de filtage.
2. Desserrez le levier de verrouillage.
3. Positionnez la barre graduée de manière à aligner le repère de la mollette de blocage sur le dia mètre voulu de la barre graduée.
4. S'il est nécessaire de modifier le pas du filtage, amenez le repere de la mollette de blocage légèrement en direction de la marque « OVER » pour obtenir un filtage plus large (moins de tours avant de buter) ou « UNDER » pour un filtage plus serré (plus de tours avant de buter).
5. Resserrez le levier de verrouillage.

Réglage de la coulisse de détente

Positionnez la coulisse selon la section du tuyau a filter (Figure 5).

12 et 34 po - L'extrémité du tuyau doit toucher le talon de la coulisse de détente.
1 à 2 po - L'extremité du tuyau doit toucher le bras de la coulisse de détente.

La tête de filiere doit être ouverte manuellement pour:

• Les tuyaux de 1/8 , 1/4 et 3/8 p o
• Les filetages plus longs ou plus courts
• Le filetage des boulons

Repoussez la coulisse de détente dans son logement pour l'esca-moter.

Opération de filetage

Montez la tête de filiere selon les indications du mode d'emploi de la fileteseuse. Mettez la tete en position de filage. Fermez le levier de bute.

Procedez au filetage selon les instructions du manuel de la filetteuse.

Ouverture de la tête de filière en fin de filetage

Lors de l'utilisation de la détente, celle-ci ouvrira la tête de filiere automatiquement des qu'elle touche l'extrémité du tuyau. Ecartez-vous du levier de butée à resort lorsqu'il s'ouvre.

Pour ouvrir la tête de filière manuellement (coulisse de détente escamotée) en fin de filetage :

• Filetworks coniques - L'extrémité du tuyau arrive à fleur de l'extrémité de la filière no 1.
• Boulons et filetages droits - Filetez la longueur voulue en faisant attention aux interférences évientuelles.

Ouvrez le levier de butée pour désengager les filières. Ne pas utiliser la marche arrière lorsque les filières sont engagées.

Eteignez la machine selon les consignes applicables.

Reportez-vous au mode d'emploi de la fileseuse pour l'inspection des filetages.
