Type de produit	Antenne TV VHF omnidirectionnelle
Marque	Shure
Modèle	UA860V
Plage de fréquences RF	174 à 216 MHz
Diagramme de réception	Omnidirectionnel, dipôle
Rapport d'ondes stationnaires (ROS)	< 2:1 mesuré à 50 Ω
Connecteur	Femelle, BNC
Dimensions	284 mm x 39 mm (diamètre)
Poids net (sans câble)	275 g (9,72 oz)
Accessoires fournis	Câble coaxial BNC-BNC 10 pi (PA725), adaptateur de filetage 5/8" à 3/8" (31A1856)
Adaptateur de pied de micro	Intégré
Câble d'antenne inclus	UA8-174-216, coaxial 3 m (10 pi)
Homologations	Conforme CE, marquage CE
Utilisation prévue	Systèmes VHF sans fil
Installation	Montage sur pied de micro, maintenir droite et plaque de terre horizontale
Recommandations de câble	Câble coaxial 50 ohms à faible perte
Espacement entre antennes	Au moins 1,75 m (une longueur d'onde)
Entretien	Éviter très forte humidité, ne pas exposer aux intempéries permanentes

FOIRE AUX QUESTIONS - UA860V SHURE

Comment brancher l'antenne UA860V au récepteur ?

Utilisez le câble coaxial BNC fourni. Branchez une extrémité sur le connecteur BNC femelle de l'antenne et l'autre sur l'entrée d'antenne du récepteur ou du répartiteur d'antenne. Assurez-vous que le câble ne soit pas pincé ou plié.

Quel type de câble coaxial utiliser avec l'antenne UA860V ?

Il est recommandé d'utiliser un câble coaxial à faible perte de 50 ohms. Shure propose des câbles d'antenne prêts à l'emploi de 6 à 100 pieds. Pour des longueurs supérieures à 15 mètres, un amplificateur en ligne (Shure UA834) peut être nécessaire.

Comment monter correctement l'antenne UA860V ?

Montez l'antenne sur un pied de microphone grâce à l'adaptateur de filetage fourni (5/8" à 3/8"). Maintenez l'antenne droite et la plaque de terre horizontale pour des performances optimales. Évitez la proximité d'objets métalliques.

Quelle est la portée maximale de l'antenne UA860V ?

La portée dépend de l'environnement, de l'émetteur et des obstacles. Effectuez toujours un essai sur le lieu d'utilisation. La ligne de visée entre l'antenne et l'émetteur doit être dégagée. Placez l'antenne aussi près que possible de la source.

Puis-je utiliser plusieurs antennes UA860V ensemble ?

Oui, par exemple pour un système de répartition. Montez les antennes espacées d'au moins 1,75 mètre (une longueur d'onde) l'une de l'autre pour éviter les interférences.

L'antenne UA860V est-elle compatible avec tous les récepteurs VHF ?

Elle est conçue pour fonctionner avec des systèmes VHF sans fil dans la plage 174-216 MHz. Vérifiez la compatibilité de votre récepteur avec cette plage de fréquences.

Comment entretenir l'antenne UA860V ?

Nettoyez avec un chiffon sec et doux. Évitez l'exposition à une très forte humidité et les installations extérieures permanentes. Ne pas utiliser de colliers improvisés pour fixer les câbles.

Que faire si le signal est faible avec l'antenne UA860V ?

Vérifiez le placement : évitez les obstacles et objets métalliques. Assurez-vous que l'antenne est droite et que la plaque de terre est horizontale. Pour les longues distances de câble, utilisez un amplificateur en ligne (Shure UA834). Effectuez des tests de placement.

L'antenne UA860V est-elle adaptée à une utilisation extérieure ?

Non, elle n'est pas conçue pour des installations extérieures permanentes. Ne l'exposez pas à la pluie ou à une très forte humidité. Utilisez-la en intérieur ou sous abri.

Quels accessoires sont fournis avec l'antenne UA860V ?

Les accessoires fournis incluent : une antenne UA8-174-216, un câble coaxial BNC-BNC de 10 pieds (PA725), et un adaptateur de filetage 5/8" à 3/8".

MODE D'EMPLOI UA860V SHURE

Description générale

L'antenne UA860V de Shure est une antenne VHF omnidirectionnelle référencée à la terre à utiliser avec des systèmes VHF sans fil.

• pas diagramme de réception dipôle omnidirectionnel

• Adaptateur de pied de microphone intégré
• Inclut une antenne UA8-174-216, un adaptateur de filetage et un d'antenne coaxial de 3 m (10 pi)

Caractéristiques

- Améliore considérablement la réception des signaux sans fil

Installation

• Installer l'antenne à un endroit conforme aux directives de câblage et de placement de l'antenne.

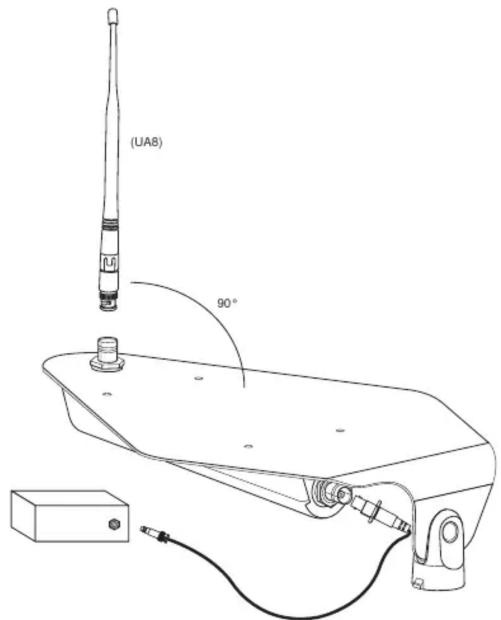

• Raccorder l'antenne UA8 fournie à la plaque supérieure de l'antenne. Obtenez des performances optimales des câbles d'antenne : UA860V.
• Brancher l'antenne UA860V au récepteur ou au répartiteur d'antenne.
• Monter l'antenne UA860V sur un pied de microphone. Pour des performances optimales, maintenir l'antenne droite et la plaque de terre horizontale.
• Ne pas dénommer les câbles en utilisant des colliers improvisés, par exemple un clou replié sur le câble.
• Ne pas les utiliser dans des installations extérieures permanentes.

- Ne pas les exposer à une très forte humidité.

Sélection des câbles d'antenne

Utiliser un câble coaxial à faible perte de 50 ohms, tel que le offre des câbles d'antenne prêts à l'emploi de 6 à 100 pieds de

Installation de l'antenne UA860V

Placement de l'antenne

Procéder comme suit lors du montage des antennes :

• Les récepteurs, amplificateurs et autres accessoires doivent être pour être utilisés dans la même plage de fréquences que
• Monter les antennes espacées d'au moins une longueur d'ondes (1,75 m) l'une de l'autre.
• Ne pas placer les antennes à proximité d'objets métalliques.
• Positionner les antennes de façon à ce qu'aucun obstacle ne soit dans la ligne de visée de l'émetteur (y compris le public).

- Placer les antennes aussi près que possible de l'émetteur, par sur le côté de la scène (plutôt que dans le foyer).

Pour les longueurs de câble de plus de 15 mètres (50 pieds), un cateur en ligne (Shure UA834) peut être requis afin de compenser perte de signal.

Important : Avant d'utiliser un système sans fil pendant un discours ou un

spectacle, toujours effectuer un essai sur le lieu d'utilisation afin de tester la portée. Faire des essais de placement de l'antenne afin de trouver trois placement optimal. Si nécessaire, repérer les « zones à problème » et mander aux présentateurs ou aux artistes d'éviter ces zones.

Plus de détails disponibles en ligne

Pour de plus amples renseignements, visiter le site http://www.shure.c

Caractéristiques

Plage de fréquences RF

174 à 216 MHz

Diagramme de réception

Omnidirectionnel, Dipôle

Rapport d'ondes stationnaires (ROS)

mesuré à 50 Ω

<2:1

Connecteur

Femelle, BNC

Dimensions

284 mm x 39 mmdiam.

Poids net

sans câble

275 g (9,72 oz)

Accessoires

Accessoires fournis

	PA725Câble coaxial BNC-BNC 10 pi
	31A1856Adaptateur de filetage 5/8" à 3/8"

Homologations

Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.

La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance
