Type de produit	Coupleur/combineur bidirectionnel pour antennes RF
Marque	Shure
Modèle	UA221RSMA
Catégorie	Antenne TV
Plage de fréquences	700 MHz - 2,7 GHz
Impédance	50 Ω
Isolation entre ports	20 dB minimum
Perte d'insertion	0,8 dB (hors perte de séparateur de 3 dB)
Puissance maximale admissible	250 mW (entrée RF totale de tous les ports)
Dimensions (H x L x P)	64,2 x 67,7 x 16 mm
Poids	42,5 g
Alimentation	Passif, ne nécessite pas d'alimentation externe (bloque l'alimentation c.c.)
Fonctions principales	Diviser le signal d'une paire d'antennes vers deux récepteurs ou combiner deux antennes sur une seule entrée
Entretien et nettoyage	Nettoyer uniquement avec un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les ouvertures de ventilation, utiliser uniquement les accessoires spécifiés, confier toute réparation à du personnel qualifié.
Pièces détachées et réparabilité	Accessoires optionnels : câbles SMA inversés (UA802, UA806, UA825, UA850, UA8100), antenne UA8-2.4GHz, antenne directionnelle PA805Z2-RSMA, kit de montage UA505-RSMA. Aucune pièce interne réparable par l'utilisateur.
Informations générales	Homologation CE. Déclaration de conformité disponible sur www.shure.com/europe/compliance. Représentant agréé : Shure Europe GmbH.

FOIRE AUX QUESTIONS - UA221RSMA SHURE

Qu'est-ce que le Shure UA221-RSMA ?

Le Shure UA221-RSMA est un coupleur/combineur bidirectionnel utilisé pour acheminer le signal RF d'une seule antenne vers deux récepteurs ou pour raccorder deux antennes à une seule entrée.

Quelle est la plage de fréquences supportée ?

Le coupleur fonctionne sur une plage de fréquences de 700 MHz à 2,7 GHz.

Comment installer le coupleur ?

Utilisez deux coupleurs d'antennes et les câbles fournis. Les antennes doivent être compatibles avec la plage de fréquences des récepteurs. Branchez les câbles SMA inversés fournis (0,6 m) entre les antennes et les coupleurs, puis reliez les coupleurs aux récepteurs.

Puis-je utiliser une seule paire d'antennes avec deux récepteurs ?

Oui, le UA221-RSMA permet de diviser le signal d'une paire d'antennes vers deux récepteurs.

Quels câbles sont fournis avec l'appareil ?

L'appareil est livré avec deux câbles UA802-RSMA de 0,6 m (2 pi) à connecteurs SMA inversés.

Quelle est la perte d'insertion du coupleur ?

La perte d'insertion est de 0,8 dB (hors perte de séparateur de 3 dB).

Le coupleur est-il compatible avec tous les systèmes sans fil Shure ?

Il est conçu pour être utilisé avec les systèmes sans fil Shure fonctionnant entre 700 MHz et 2,7 GHz. Il n'est pas compatible avec le Shure Frequency Manager.

Quelle est la puissance maximale admissible ?

La puissance d'entrée RF totale de tous les ports ne doit pas dépasser 250 mW.

Quelles sont les dimensions et le poids du coupleur ?

Les dimensions sont de 64,2 x 67,7 x 16 mm et le poids est de 42,5 g.

Comment nettoyer le coupleur ?

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de produits liquides ou d'eau.

MODE D'EMPLOI UA221RSMA SHURE

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les averissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet apparéil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS obstruer les ouvertures de ventilation. Laisser des distance\$ECTEUR dotée d'une protection par mise à la terre. suffisantes pour permettre une ventilation adequate et effectuer l'instal-Pour réduire les risques d'incendie ou de chic électrique, ne p lation en respectant les instructions du fabricant. cet appeareil à la pluie ou à l'humidité.
8. NE PAS installer à proximé d'une source de chaleur telle qu'une flâme nue, un radiateur, une bouche de chaleur, un poèle ou d'autres aiguées et/ou la défaillance du produit. Cela risque de cause (dont les amplificateurs) produit de la chaleur. Ne placer aucune source à flamme nue sur le produit. 21. Utiliser ce produit dans sa plage de températures de fonctionn
9. NE PAS retiret le dispositif de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée compte deux lames dont l'une est plus large que l'autre. Une fiche de terre compte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième bradction : risque de chocolélectrique assure la sécurité de l'utiliseur. Si la fiche fournie ne s'adapte pas à la prise électricque, demander à un électricien de replacer la prise hors Attention : risque de danger (voir la remarque) normes
10. PROTÉGER le cordon d'alimentation afin que personne ne marche des dettes et que rien ne le pince, en particulier au niveau des fiches, Courant direct des prises de courant et du point de sortie de l'appareil. Marche (alimentation)
11. UTILISER UNIQUÉMENT les accessoires spécifiés par le fabricant. ou une table spécifique par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble chariot-appareil avec précaution Equipement intégralement protégé par une DOUE afin de ne pas le renverser, ce qui pourrait entraîner des blessures. ou une ISOLATION RENFORCEE

1. DEBRANCHER l'appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
2. CONFIER toute réparation à du personnel qualifié. Des réparations AVERTISSEMENT: Les tensions à l'intérieur de cet équipement peuvent nécessaires si l'appareil est endommagé d'une façon quels conque, éper mortelles. Aucune piece interne réparable par l'utilitaire. Confie exemple : cordon ou prise d'alimentation endommagé, liquide renvapation à du personnel qualifié. Les certifications de sécurité sont ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil valides plus que le réglage de tension d'usine est changé. ou à l'humidité, apparéil qui ne marche pas normalement ou que l'on a fait tomber.

Description générale

Le Shure UA221-RSMA est un coupleur/combineur bidirectionnel qui est utilisé pour acheminer le signal HF d'une seule antennes vers ou pour raccorder deux antennes à une seule entrée.

peuutiliser avec des cables SMA à polarité inversée uniquement
deuxLe coupleur n'est pas compatible avec le Manager de fréquences Le coupleur bloque l'alimentation c.c.

Informations importantes sur la compatibilité :

• les coupleurs UA221-RSMA sont concus pour être utilisés avec les systèmes sans fil de Shure fonctionnant entre 700 MHz et 2,7 GHz

Accessoires fournis

UA802-RSMACable

SMA inversé de 0,6 m (2 pi) (2)

Installation des coupleurs UA221-RSMA

Utiliser deux coupleurs d'antennes et les cables fournis pour configurer un système de l'une des manieres suivantes. Les antennes doivent etre compatibles avec la plage de fréquences utilisée sur les récepteurs.

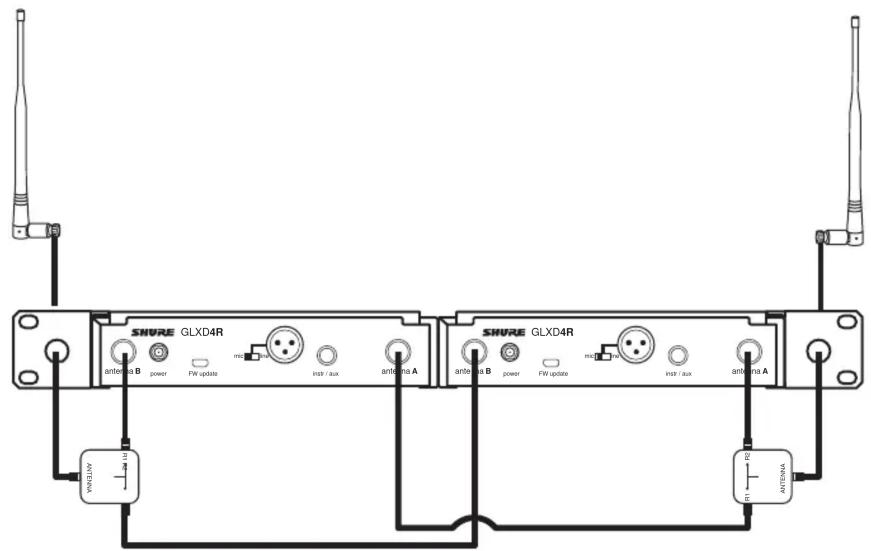

Utilisation d'une seule paire d'antennes avec deux récepteurs

Diviser le signal d'une paire d'antennes vers deux récepteurs.

Accessoires en option et pieces de rechange

	UA8-2.4GHzAntenne 1/2 once, 45° (2,4 GHz)
	PA805Z2-RSMAAntenne directionnelle passive
	UA505-RSMAKit de support de montage d'antenna à distance SMA inversé de 0,6 m (2 pi)
	UA802-RSMACâble SMA inversé de 1,8 m (6 pi)
	UA806-RSMACâble SMA inversé de 7,6 m (25 pi)
	UA825-RSMACâble SMA inversé de 15,2 m (50 pi)
	UA850-RSMACâble SMA inversé de 30,4 m (100 pi)
	UA8100-RSMACâble SMA inversé de 30,4 m (100 pi)

Caracteristiques

Plage de fréquences

<2:1 Rapport d'ondes stationnaires (ROS)

700-2700 MHz

Impedance

50Ω

Isolation entre ports

20 dB, minimum

Perte d'insertion

0,8 dB (3 dB perte de séparateur non incluse)

Puisance maximale admissible

Puisance d'entree RF totale de tous les ports

250 mW, Maximum

Dimensions

64,2 x 67,7 x 16 mms (2,5 x 2,7 x 0,6 po) (H x L x P)

Poids

42,5 g (1,5 oz.)

Homologations

Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.

La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance

Representant agreé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

75031 Eppingen, Allemagne

Telephone : [phone]

Télécopie：[phone]

Courriel : [e-mail]
