Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité	8 kg
Type de séchage	Condensation
Classe énergétique	B
Niveaux de bruit	65 dB
Programmes de séchage	Plusieurs programmes automatiques et manuels
Fonctionnalités spéciales	Détection d'humidité, départ différé, cycle anti-froissage
Dimensions (L x P x H)	600 x 600 x 850 mm
Panneau de contrôle	Écran LED avec boutons tactiles
Entretien	Filtre à peluches accessible, réservoir d'eau amovible
Sécurité	Système de verrouillage enfant, protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - DVE52B7650V SAMSUNG

Pourquoi mon sèche-linge Samsung DVE52B7650V ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage est enfoncé.

Mon sèche-linge fait du bruit pendant le fonctionnement, est-ce normal ?

Un certain niveau de bruit est normal, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez si des objets étrangers sont coincés dans le tambour ou si les patins de l'appareil sont en bon état.

Pourquoi mon linge ressort humide après un cycle de séchage ?

Cela peut être dû à un filtre à peluches obstrué ou à un tuyau d'évacuation bouché. Nettoyez le filtre à peluches et vérifiez que le tuyau d'évacuation n'est pas plié ou obstrué.

Comment régler la température de séchage sur mon sèche-linge ?

Utilisez le panneau de commande pour sélectionner le cycle de séchage souhaité, puis choisissez l'option de température qui vous convient, généralement 'haute', 'moyenne' ou 'basse'.

Que faire si mon sèche-linge affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Généralement, un redémarrage de l'appareil peut résoudre le problème temporairement, mais il est recommandé de suivre les instructions du manuel.

Mon sèche-linge ne chauffe pas, que faire ?

Vérifiez que le réglage de température est correct. Si le problème persiste, il pourrait y avoir un problème avec l'élément chauffant ou le thermostat. Dans ce cas, contactez un technicien.

Pourquoi mon sèche-linge sent-il mauvais ?

Des odeurs peuvent provenir de peluches accumulées ou de vêtements humides laissés trop longtemps dans l'appareil. Nettoyez le filtre à peluches et assurez-vous que le tambour est propre et sec.

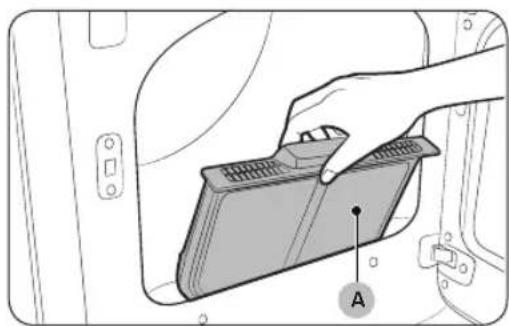

Comment nettoyer le filtre à peluches ?

Ouvrez la porte du sèche-linge, retirez le filtre à peluches, puis passez-le sous l'eau chaude pour enlever les résidus. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Puis-je utiliser des assouplissants avec mon sèche-linge ?

Oui, vous pouvez utiliser des assouplissants, mais assurez-vous de suivre les recommandations du fabricant pour éviter tout résidu sur le filtre.

Quelle est la capacité de séchage de mon modèle DVE52B7650V ?

Le sèche-linge Samsung DVE52B7650V a une capacité de 8,5 kg, ce qui le rend adapté pour des charges de linge de taille moyenne à grande.

MODE D'EMPLOI DVE52B7650V SAMSUNG

Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Manuel d'utilisation

DVE52B7650*

Sommaire

sieuee

Consignes de sécurité 4

Remarques importantes sur les consignes de sécurité 4

Symboles de sécurité importantes 4

AVERTISSEMENT RELATIF À LA PROPOSITION 65 DE LA CALIFORNIE 7

Consignes de sécurité importantes 8

Avertissements

Mises en garde 9

9

Notification de réglementation 11

Avis concernant la FCC 11

Notification IC 12

Déclaration de logiciel open source 13

Conditions d'installation 15

Conditions d'installation principales 15

Choix de l'emplacement d'installation 15

Conditions requises en matière de conduits 19

Conditions requises en matière d'évacuation 20

Systèmes fonctionnant au gaz 21

Normes électriques 22

Installation 24

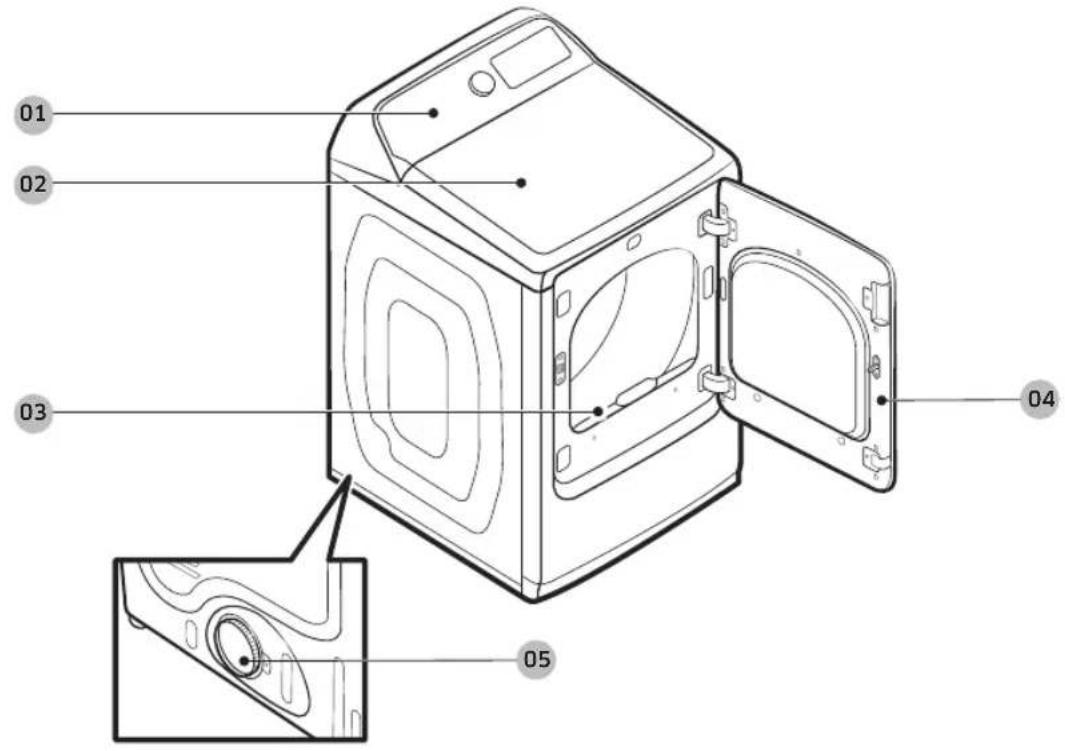

Ce qui est inclus 24

Installation etape par etape 26

Test de blocage de l'aération 33

Guide d'installation du conduit d'évacuation 35

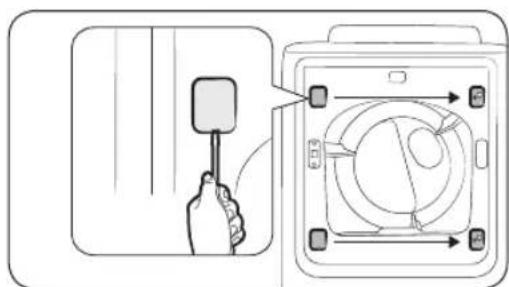

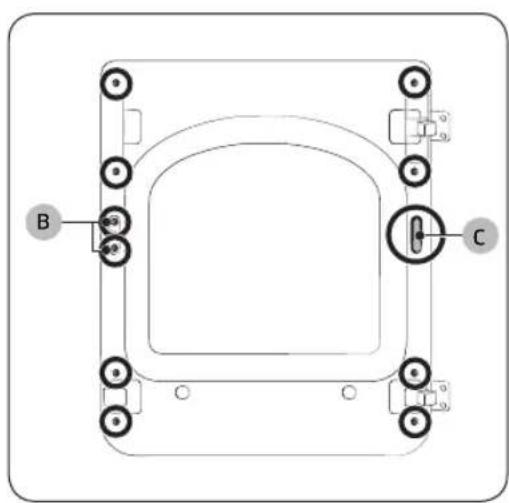

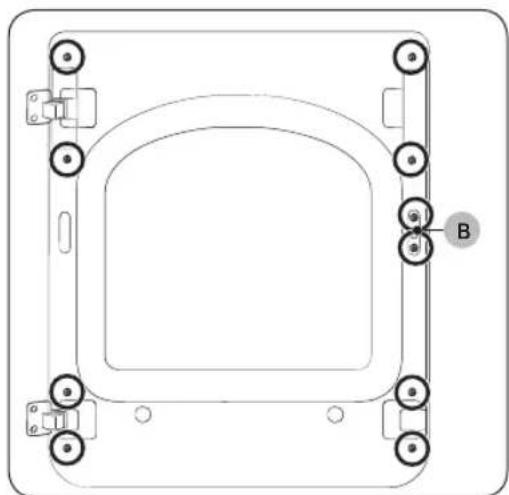

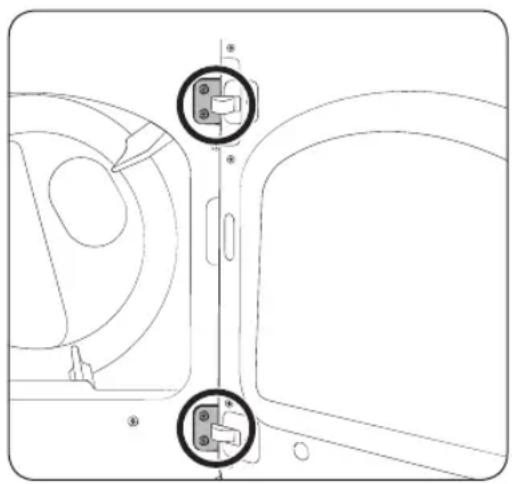

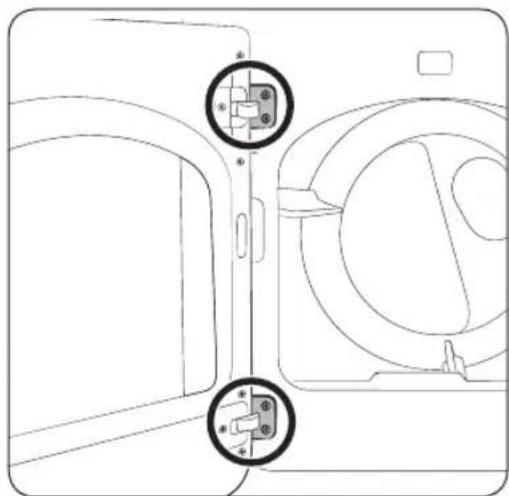

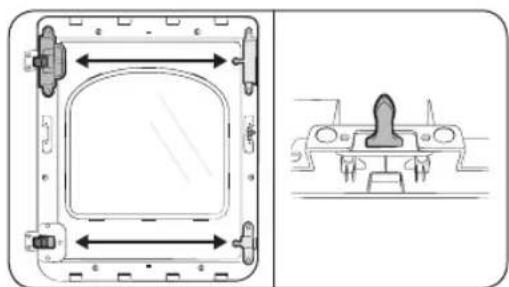

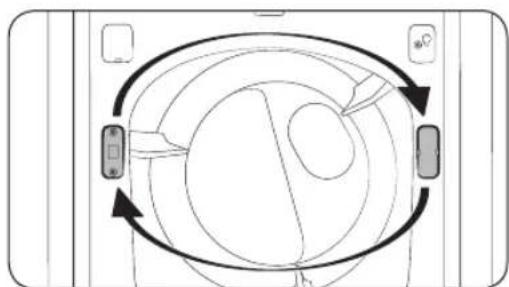

Changement du sens d'ouverture du hublot 35

Avant de démarrer 38

Tri et charge 38

Conditions de fonctionnement préalables 38

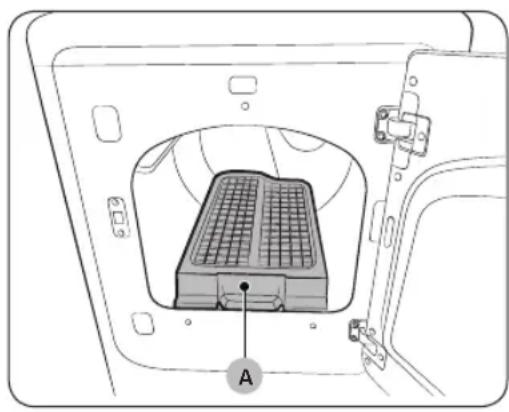

Grille de séchage (modèles applicables uniquement) 39

Français2

Opérations 41

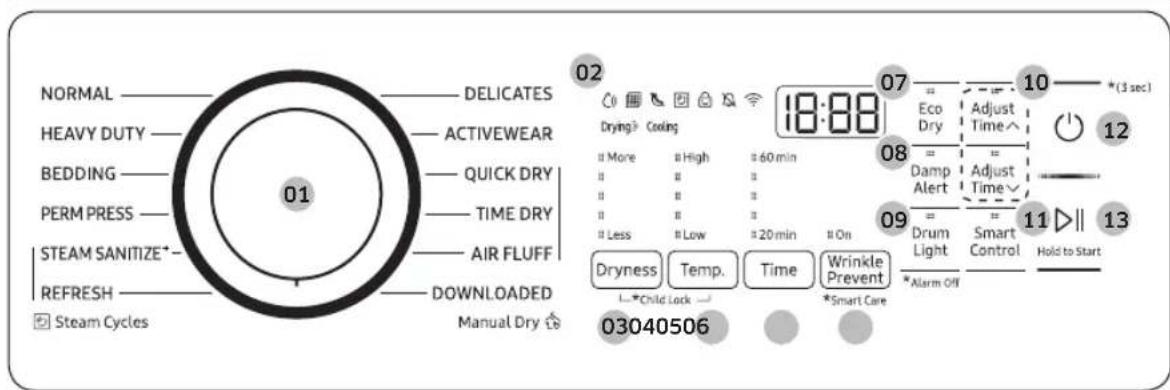

Panneau de commande 41

Étapes simples pour commencer 45

Présentation des cycles 46

Tableau des cycles 48

Guide des cycles 50

Fonctions speciales 51

Maintenance 53

Capteur de ventilation 53

Nettoyage 54

Dépannage 55

Contrôles à effectuer 55

Codes d'erreur 58

Caracteristiques techniques 59

Tableau des symboles textiles 59

Protection de l'environnement 60

Fiche de specifications 60

Consignes de sécurité

Félicitations pour l'achat de votre nouveau sèche-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre apparéil. Prenez le temps de le litre pour tirer pleinement profit de tous les avantages et de toutes les fonctionnalités de votre sèche-linge.

Remarques importantes sur les consignes de sécurité

Veuillez lire attentivement ce manuel afin d'utiliser cet appeareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sur situé à proximé de l'appareil afin de pouvoir facilement vous y reporter en cas de besoin. N'utilisez pas cet appeareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel.

Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou de l'utilisation de votre sèche-linge.

Ces consignes d'utilisation couvrant plusieurs modèles, il se peut que les caractéristiques de votre sèche-linge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'ajretissement peuvent ne pas s'appliquer à votre machine. Pour toute question, contactez votre centre de service le plus proche ou connectez-vous sur www.samsung.com.

Symboles de sécurité importantes

Signification des icones et signes repris dans ce manuel d'utilisation :

AVERTISSEMENT

Risques ou pratiques inadaptées susceptibles de cause des blessures graves, la mort et/ou des dommages matériels.

ATTENTION

Risques ou pratiques inadaptees susceptibles de cause des blessures et/ou des dommages matériels.

REMARQUE

Indique qu'il existe un risque de blessures ou de dommages matériels.

Ces symboles d'advertisement ont pour but d'éviter tout risque de blessure corporelle.

Respectez-les en toutes circonstances.

Lisez attentivement ce manuel et conservez-le en lieu s ur fin de pouvoir le consulter ulterieurement.

Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

Comme avec tout équipement électrique ou compteant des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet apparéil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'employez.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français4

AVERTISSEMENT - Risque d'incendie

• L'installation du séche-linge doit être effectuee par un technicien qualifié.
• L'installation du séche-linge doit se faire conformément aux instructions du fabricant et aux règlementations locales.
• N'équipez jamais un sèche-linge de conduits de ventilation en plastique flexible. Si vous utilisez un conduit en métal flexible (de type aluminium), celui-ci doit être conforme aux specifications du fabricant et adapté à une utilisation sur sèche-linge. Les matériaux flexibles utilisés dans les systèmes d'évacuation de l'air ont tendance à se plier, à s'écraser et à retenir les peluches de tissu. Ces conditions empêchent une évacuation adequate de l'air et augmentent les risques d'accordie.
• N'installez pas de ventilateur secondaire dans le conduit d'évacuation.
• Pour réduire les risques de blessure grave ou de décès, observerz attentivement les consignes d'installation.
• Conservez soigneusement ces instructions.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Consignes de sécurité

AVERTISSEMENT - Pour réduire le risque d'incendie ou d'explosion :

• Ne faites sécher aucun article ayant été précédemment en contact par nettoyage, lavage ou trempage avec de l'essence, des solvants de nettoyage à sec ou toute autre substance inflammable ou explosive. En effet, ceux-ci diffusent des vapeurs pouvant s'enflammer ou exploser. Ne placez aucun article entre en contact avec un solvant ou des matières solides ou liquides inflammables dans le seche-linge, tant que toute trace de ces produits n'a pas été eliminée. De nombreux produits inflammables sont utilisés dans l'environnement domestique comme l'acétone, l'alcool dénaturé, l'essence, le kerosène, certains nettoyants menagers sous forme liquide, certains détachants, la térébenthine, les cires et les produits décapants.
• Ne faites jamais sécher à chaud les articles à base de caoutchouc mousse (également appelé mousse de latex) ou de matériaux dont la texture ressemble à celle du caoutchouc. En effet, les matières en caoutchouc mousse peuvent, dans certaines circonstances, s'enflammer spontanément.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

François6

AVERTISSEMENT - Risque d'incendie ou d'explosion

• Si les averissements de sécurité ne sont pas suivis à la lecture, des blessures graves voire mortelles ou des dégats matériels pourraient survenir.
• N'entreposez et n'utilisez jamais d'essence ou d'autres vapeurs et liquides inflammbles à proximate de cet apparéil ou de tout autre.
• L'installation et l'entretien doivent être effectuels par un installateur qualifié, un réparateur/agréé ou votre fournisseur de gaz.
• N'installez pas de ventilateur secondaire dans le conduit d'évacuation.

AVERTISSEMENT - Que faire en cas d'émanation de gaz :

• Ne tentez pas d'allumer un apparéil électrique.
• Ne mettez pas l'appareil sous tension.
• Ne touchez àaucun interrupteur électrique.
• N'utilisez aucun téléphone dans le[bâtiment.
• Faites evacuer tous les occupants de la pierce, du bâtiment ou du secteur.
• Appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin. Suivez les consignes que vous receivez.
• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.

AVERTISSEMENT RELATIF À LA PROPOSITION 65 DE LA CALIFORNIE

AVENTISSEMENT

Risque de cancer ou de troubles de la reproduction - www.P65Warnings.ca.gov.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Consignes de sécurité

Consignes de sécurité importantes

AVERTISSEMENT

Afin de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :

1. Lisez toutes les consignes de sécurité avant d'utiliser l'appareil.
2. Ne faites pas sécher de linge ayant été en contact par nettoyage, lavage ou trempage avec de l'essence, des solvants de nettoyage à sec ou tout autre substance inflammable ou explosive; ces produits dégagent en effet des vapeurs qui risqueraient de s'enflammer ou d'explorer.
3. N'utilisez pas le sèche-linge pour faire sécher des vêtements comptant des traces de substances inflammables telles que de l'huile végétale, de l'huile de cuisson, de l'huile de machine, des produits chimiques inflammables, des diluants, etc. ou des objets comptant des traces de cière ou de produits chimiques Ils risqueraient de prendre feu.
4. N'entreposez ni n'utilisez jamais d'essence ou d'autres produits inflammables à proximé de cet apparéil ou de tout autre apparéil.
5. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive s'impose lorsque l'appareil est utilisé à proximé d'enfants.
6. Avant la mise hors service ou au rebut de l'appareil, retireze le hublot du tambour.
   7 Ne tentez pas d'ouvrir l'appareil lorsque le tambour est en mouvement.
7. N'installé et n'entreposez jamais cet apparéil dans un endroit exposé aux intempérières.
8. N'utilisez pas les commandes internes du seche-linge inutillement.
9. Ne procédez pas à la réparation ou au remplacement des pieces de l'appareil et ne tentez pas non plus de le réparer vous-même, sauf si le manuel d'entretien ou de service contient des recommendations spécifiques en la matière que vous comprenze et étés en mesure d'exécuter.
10. N'utilise aucun adoucissant ou produit antistatique autre que ceux recommendés par le fabricant du produit ou de l'appareil.
11. Nettoyez le filtré avant ou après chaque utilisation.
12. Ne selectionnez pas une température élevée pour faire secher des articles contenant du caoutchouc mousse ou des matériaux dont la texture est similaire à celle du caoutchouc.
13. Evitez toute accumulation de peluches, poussieres et saletés à proximate de l'orifice d'évacuation.
14. L'intérieur de l'appareil et du conduit d'évacuation doit être nettoyé régulièrement, par un technicien de maintenance qualifié.
15. Ne faites pas secher du linge ayant ete en contact avec de I'huile de cuisson. Il risquerait de s'enflammer. Pour réduire le risque d'incendie du à du linge contaminé, la phase finale d'un cycle du seche-linge se fait sans chaleur (periode de refroidissement). Evitez d'arreter un seche-linge avant la fin de son cycle de sechage, sauf si vous sortez et etendez immediatement le linge afin que la chaleur se dissipe.
16. Cet appeareil doit etre mis à la terre. Reportez-vous aux chapitres « Normes électriques » et « Mise à la terre » dans la section « Installation »

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français8

1. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive s'impose lorsque l'appareil est utilisé à proximé d'enfants.
2. N'insérez pas votre main sous le séche-linge.
   Cela pourrait entrainer des blessures.
3. Veiliez à ce que les doigts des enfants ne soient pas pris dans le hublot en le fermant.
   —Cela pourrait entraîner des blessures.
4. La mise à la terre du panneau de commande et de la vanne d'arrivée d'eau n'avontairement pas été effectue; ces éléments peuvent donc partager un risque d'électrocution (lors de l'entretien uniquement).
5. Ne touche pas ces pieces lorsque l'appareil est sous tension.

Avertissements

AVERTISSEMENT

• Vérifiez que les poches sont vides. Les petits objets aux bords irréguliers (pièces de monnaie, canifs, épinges, etc.) risquent en effet d'endommager votre seche-linge.
• Des fuites de gaz dangereuses pourraient survenir dans votre système.

Mises en garde

ATTENTION

• Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l'appareil. Une surveillance attentive s'impose lorsque l'appareil est utilisé à proximé d'enfants ou d'animaux domestiques.
• Avant demettre au rebut ou hors serviceYOURSECHE-linge,retirez le hublot du compartment de sechage pour eviter que des enfants ou des animaux ne se trouvent piégés à l'intérieur de l'appareil.
• N'ouvre pas le sèche-linge lorsqu'elle tambour est en mouvement.
• N'installé et n'entreposez jamais cet apparéil dans un endroit exposé aux intertempérières.
• N'utilisez pas les commandes du seche-linge inutillement.
• Ne procédez pas à la réparation, au remplacement ou à l'entretien des pieces de l'appareil sauf si le manuel d'entretien contient des commandations spécifiques en la matière, si vous comprenze ces recommendations et si vous disposez des compétences requises pour réaliser l'opération.
  Nutiliseaucunadoucissantouproduittanti-statiqueautrequeceuxrecommendésparlefabricant.
• Nettoyez le filtré avant ou après chaque utilisation.
• Évitez toute accumulation de peluches, poussières et saletés à proximé de l'orifice d'évacuation.
  L'intérieur du sèche-linge et du conduit d'évacuation doit être nettoyé régulierement, par un technicien de maintenance qualifié.
• Cet apparéil doit être correctement mis à la terre. Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre ou qui n'est pas conforme aux réglementations locales et nationales en vigueur. Consultez les consignes d'installation pour relier cet apparéil à la terre.
• Ne vous asseyez pas sur le seche-linge.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français

Consignes de sécurité

• Évitez de faire sécher des vêtements significant de grandes bouches, des boutons ou d'autres accessoires en métal lourd.
• Une fuite de gaz n'est pas toujours detectable à l'odeur.
• C'est pourquoi les fournisseurs de gaz vous recommendant d'acheter et d'installer un détecteur de gaz conformé à la réglementation UL.
• Installlez-le et utilisez-le conformément aux consignes du fabricant.
• N'introduisez aucn article impregne ou taché d'huile vegetale ou alimentaire dans voitre sèche-linge. Meme une fois lavés, ces articles peuvent encore contenir une quantité non négligible d'huile.
• Toute huile résiduelle sur les vêtements risque de s'enflammer spontanément. Le potentiel de combustion spontanée augmente lorsque les articles imbibés d'huile vegétale ou alimentaire sont exposés à la chaleur. Les sources de chaleur comme votre séche-linge peuvent chauffer ces articles, engendrant une oxydation de l'huile Cette oxydation creée elle-même de la chaleur. Si cette chaleur ne se dissipe pas, les articles deviennent suffisamment brûlants pour s'enflammer. Entasser, empiler ou stocker ce type d'article peut empêcher la dissipation de la chaleur et être à l'origine d'un risque d'accordance.
• Tout le linge imbibé d'huile végétale ou alimentaire, qu'il soit lavé ou non, peut s'avérer dangereux. Le fait de laver ces articles à l'eau chaude avec une dose supplémentaire de lessive réduit ce risque, sans pour autant le supprimer. Utilisez toujours le cycle Cool Down (Refroidissement), afin de réduire leur température. Ne retirez jamais ces articles du séche-linge lorsqu'ils sont chauds; de même, n'interrompez pas le cycle de séchage tant que le cycle Cool Down (Refroidissement) n'est pas terminé. N'entassez et n'empiled pas ces articles lorsqu'ils sont chauds.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français10

Notification de réglementation

Avis concernant la FCC

ATTENTION

Tous les changements ou modifications non expressement approuve(e)s par l'autorite responsable de la conformité à la reglementation peut annuler le droit de l'utilisateur à utiliser cet apparéil.

Cet apparéil est conforme aux dispositions de la section 15 du règlement de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférences nuisibles; et
2. Cet apparéil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Pour les apparciels vendus aux Etats-Unis et au Canada, seuls les canaux 1 à 11 sont disponibles. Vous ne pouvez pas selectionner d'autres canaux.

DECLARATION DE LA FCC:

Cet équipement a ete teste et s'est avere conforme aux limites d'un dispositif numerie de classe B, conformement à la section 15 du reglement de la FCC. Ces limites sont conques pour assurer la protection raisonnable contre des interfrences nuisibles dans une installation residentielle.

Cet apparéil général, utilise et peut émettre de l'énergie radioe lectrique et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications par signal radio. Cependant, il n'y a aucune garantie que des interférences ne seroduiront pas dans une installation particulière. Si cet apparéil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l' apparéil, l'utilisateur est encouraged à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Espacer davantage l'appareil du récepteur
• Brancher l'équipment sur la prise d'un circuit différent de celui de la radio ou de la télévision.
• Consulter le revendeur ou un technician experimenté en radio/television pour obtenir de l'aide.

DECLARATION DE LA FCC SUR L'EXPOSITION AUX RADIATIONS :

Cet apparéil est conforme aux limitations prévues par la FCC pour l'exposition aux radiations dans le cadre d'un environnement d'accès libre. Cet apparéil doit être installé et utilisé avec une distance minimale de 8 pouces (20 cm) entre le radiateur et votre corps. Ce dispositif et son(ses) antennes(s) ne doivent pas été coimplantés ni utilisés à proximé d'une autre antennae ou émetteur.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français

Notification de réglementation

Producteur non intentionnel d'émissions selon la Partie 15 du règlement de la FCC

Type de produit : Sèche-linge

Modèle : DVE52B7650*

Partie responsable - Coordonnées de contact aux États-Unis

Samsung Electronics America, Inc.

QA Lab America

Le terme « IC » precedant le numero d'homologation radio signifie uniquement que les specifications techniques d'Industry Canada ont ete respectees. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet apparéil ne doit pas cause d'interférences ; et
2. Cet appeareil doit accepter toute autre interfeere, y compris les interferences pouvant entrainer un fonctionnement non desirede l'appareil.

Cet apparéil numérique de classe B est conforme à la norme ICES-003 du Canada.

Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Pour les apparciels vendus aux Etats-Unis et au Canada, seuls les canaux 1 à 11 sont disponibles. Vous ne pouvez pas selectionner d'autres canaux.

DECLARATION D'IC SUR L'EXPOSITION AUX RADIATIONS :

Cet apparéil est conforme aux limitations prévues par la norme IC RSS-102 pour l'exposition aux radiations dans le cadre d'un environnement d'accès libre. Cet apparéil doit être installé et utilisé avec une distance minimale de 8 pouces (20 cm) entre le radiateur et votre corps. Ce dispositif et son(ses) antennes(s) ne doivent pas être coimplantés ni utilisés à proximé d'une autre antennue ou émetteur.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français12

Déclaration de logiciel open source

Le logiciel inclus dans cet apparéil contient un logiciel de source libre (open source). Vous pouvez obtenir l'intégrality du code source correspondant pendant une période de trois ans après le dernier envoi de cet apparéil en adressant un e-mail à l'adresse mailto:[e-mail].

Il est également possible d'obtenir le code source complet correspondant sur un support physique, tel qu'un CD-ROM; des frais minimum seront factures.

L'URL suivant http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 conduit à la page de téléchargement du code source mis à votre disposition et aux informations de licence de source libre liées à cet apparéil. Cette offre est valable pour toute personne ayant reçu ces informations.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français 13

Notification de réglementation

REMARQUE

Par la presente, Samsung Electronics déclare que l'appareil de type matériel radio est conforme à la Directive 2014/53/EU. L'intégrality du texte de la déclaration de conformité de l'UE est disponible sur l'adresse Internet suivante: http://www.samsung.com (la déclaration de conformité officielle est disponible à cette adresse). Allez à Support (Assistance) > Search Product Support (Rechercher une assistance produit) et saisissez le nom de modèle.

Puissance max. de l'émetteur Wi-Fi: 20 dBm à 2,412 GHz - 2,472 GHz.

CONSERVEZ SOIGNEUSEMENT CES CONSIGNES

Français14

Conditions d'installation

Lisez attentivement les instructions suivantes avant d'installer le sèche-linge et conservez-les dans un endroit sur afin de pouvoir vous y reporter ultérieurement.

AVERTISSEMENT

La mise à la terre de certaines pieces internes n'a volontairement pas été effectue; ces éléments peuvent donc désigner un risque d'électrocution (lors de l'entretien uniquement). Technicien de maintenance - Ne touchez pas les pieces suivantes lorsque l'appareil est sous tension : panneau de commande et vanne d'accive d'eau.

Conditions d'installation principales

• Une prise électrique avec mise à la terre.
• Un cordon d'alimentation pour séche-linge électriche (à l'exception du Canada).
  Des conduits de gaz (pour les modèle à gaz) qui doivent respecter les réglementations nationales et locales.
• Un système d'évacuation, réalisé en métal rigide ou en métal flexible avec parois rigides.

AVERTISSEMENT

Retirez le hublot des apparecs mis au rebut pour éviter qu'un enfant ne sétouffe à l'intérieur.

Choix de l'emplacement d'installation

• Dégagements adéquats entre le sèche-linge et les murs adjacents ou d'autres surfaces.
• Circulation adequate de l'air pour la ventilation et la combustion du gaz.
• À l'abri de l'eau et des intempérières.

AVERTISSEMENT

L'évacuation du séche-linge doit se faire vers l'extérieur pour réduire les risques d'accidie.
- N'entreposez pas de matériaux combustibles (ex.: essence, gaz et liquides inflammables, etc.) dans la même piece que le seche-linge.
- N'installé pas d'apparéil au fuel à proximité ou dans la même piece que le sèche-linge.
- Placez le sèche-linge à 18 po (460 mm) minimum au-dessus du sol pour une installation dans un garage.

Type Sèche-linge à chargement frontal
Modèle DVE52B7650*
Dimensions(pouces (mm))	A. Hauteur totale 45,8 (1163)
	B. Largeur 27,0 (686)
	C. Profondeur avec hublot ouvert 50,1 (1273)
	D. Profondeur 30,2 (768)

Français16

Dégagement requis

Ce dégagement requis concerne uniquement les seche-linge.

REMARQUE

Pour connaitre le dégagement requis pour le lave-linge, reportez-vous au manuel d'utilisation du lave-linge.
Si les dégagements requis pour le lave-linge et le sèche-linge sont différents, respectez celui dont la valeur est la plus élevé.

Encastrement dans une niche ou installation dans un placard

AVERTISSEMENT

L'evacuation du sèche-linge doit se faire vers l'extérieur afin de réduire les risques d'incendie si l'appareil est installé dans une niche ou un placard.
- Vous ne devez installer aucun autre appareil fonctionnant au fuel dans le même placard que le seche-linge.
- Placez le sèche-linge à 18 pouces (460 mm) minimum au-dessus du sol pour une installation dans un garage.
Dégagement minimal pour une stabilité optime :

Côtés Haut Arrière Avant
1 po / 25 mm 17 po / 432 mm 5,9 po / 150 mm 1 po / 25 mm

Si le lave-linge et un sèche-linge sont tous deux installés au même endroit, l'avant de la niche ou du placard doit être doté de deux ouvertures non obstruées; assurez-vous d'avoir une surface totale combinée d'au moins 72 po^2 (465 cm²).

Conditions d'installation

Ce dégagement requis concerne l'installation d'une paire lave-linge/seche-linge.

Installation côte à côte

A 1 po (25 mm)
B 21 po (533 mm)
C 1 po (25 mm)
D 5,9 po (150 mm)

Français18

Conditions requises en matière de conduits

	Recommendé	À n'utiliser que pour les installations temporaires
Type de bouche d'évacuation	4" (10,2 cm) 2,5" (6,4 cm)
N° de coudes à 90° Rigide Rigide
0 80 pieds (24,4 m)	74 pieds (22,6 m)
1 68 pieds (20,7 m)	62 pieds (18,9 m)
2 57 pieds (17,4 m)	51 pieds (15,5 m)
3 47 pieds (14,3 m)	41 pieds (12,5 m)

REMARQUE

• Utilisez un conduit rigide en aluminium ou en acier galvanisé d'un diamètre de 4 pouces (10,2 cm).

Si vous souhaitez relier le dispositif d'aération du seche-linge à un système d'évacuation existant, prenez les précautions suivantes:

Le système d'évacuation doit être conforme à toutes les réglementations locales, régionales et nationales en vigueur.
- N'utilisez pas de conduit flexible en plastique.
- Contrôlez les conduits existants et retireez les peluches accumulées à l'intérieur.
Le conduit ne doit etre ni entortill ne écrase.
- Le registre de la hotte s'ouvre et se ferme sans problème.

Utilisation du manomètre

La pression statique dans un système d'évacuation doit être inférieure à 0 ou ne doit pas dépasser 0,83 pouce. Notez que ces valeurs ont été mesurées avec le sèche-linge en marche, à l'aide d'un manomètre placé au niveau du point de raccordement entre le conduit d'évacuation et le sèche-linge. Le tambour du sèche-linge doit être vide et le filtre à peluches propre.

Français

Conditions d'installation

Conditions requises en matière d'évacuation

L'évacuation du sèche-linge ne doit pas être reliée à un conduit de cheminée, un mur, un plafond, un grenier, un espace mansardé ou exigu d'unBATIMENT. L'évacuation du sèche-linge vers l'extérieur évite le refoulement d'air humide et de peluches dans la pièce.

Aux États-Unis et au Canada :

• Tous les sèche-linge doivent être dotés d'une évacuation vers l'extérieur.
• Le diamètre du conduit d'évacuation doit être de 4 po (10,2 cm).
• Consultez le chapitre « Conditions requises en matière de conduits » dans la section « Installation » pour connaître la longueur maximale de conduit et le nombre de courbures pouvant être utilisées.
• La longueur totale du conduit en métal flexible ne doit pas dépasser 7' 10 1/2" (2,4 m).
• Le conduit ne doit pas etre assemblé à l'aide de vis ou autres types d'attache pénétrant à l'intérieur du conduit et pouvant entraîner l'accumulation de peluches.
• Aux États-Unis uniquement : Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le fabricant, le cas échéant, et conformes à la norme relative aux conduits d'évacuation des sèche-linge. Reportez-vous au sujet 2158A.

En dehors des États-Unis et du Canada :

• Référez-vous aux réglementations locales.

AVERTISSEMENT

• L'évacuation du sèche-linge doit se faire vers l'extérieur pour réduire les risques d'incendie lors de l'installation de l'appareil dans une niche ou une armoire.
• N'utilise jamais de conduit flexible en plastique ou non métallique.
• Si les conduits existants sont en plastique, non métalliques ou combustibles, remplacez-les par du matériel métallique.
• Utilisez uniquement des conduits d'évacuation métalliques et non inflammables pour assurer le confinement de l'air d'évacuation, de la chaleur et des peluches.

Français20

Systèmes fonctionnant au gaz

AVERTISSEMENT

Utilisez uniquement du gaz naturel ou du propane liquide (PL).
- L'installation doit être conforme aux réglements locations en vigueur ou, en l'absence de dispositions spécifiques, à la réglementation nationale sur le gaz combustible ANSI/Z223.1 (National Fuel Gas Code) ou NFPA 54, dernière révision (pour les États-Unis) ou aux dispositions d'installation relatives au gaz naturel et propanee CSA B149.1 (pour le Canada).
- Les seche-linge à gaz sont équipés d'un système de ventilation des brûleurs à utiliser avec le gaz naturel. Si vous envisagez d'utiliser votre sechelinge avec du propane liquide, un technicien de maintenance qualifié doit le convertir pour garantir la fiabilité et la sécurité des performances.

(Modèle au gaz naturel liquide uniquement)
Vous doivent vérifier le brûleur de votre modèle et utiliser en conséquence le kit approprié pour le propane liquide. Pour consulter les informations détaillées du brûleur, ouvrez le hublot et recherchez l'étiquette signalétique sur le cadre du hublot.

-20 000 BTU:LPKIT-4/XAA (DC98-04114A)
-22 000 BTU: LPKIT-3/XAA (DC99-00792A)

• Un conduit d'alimentation en gaz de 1/2'' (1,27 cm) est recommandé; il doit être réduit pour la connexion au conduit de gaz de 3/8'' (1 cm) de votre seche-linge. La reglementation nationale sur le gaz combustible impose qu'un robinet de fermeture manuelle du gaz, accessible et agrée, soit installé à moins de 6'' du seche-linge.
• Les seche-linge à gaz installés dans des garages résidentiels doivent être surelevés à 18 pouces (46 cm) au-dessus du sol.

• En outre, une prise enchise N.P.T. (National Pipe Thread) de 1/8 pouce (0,3cm) ,permettant le branchement d'une jauge de test, doit etre installee immediatement en amont de la connexion d'alimentation en gaz du seche-linge.

• Voitre sèche-linge doit être déconnecté du circuit d'alimentation en gaz à chaque test de pression du système.

• Ne réutilisez jamais d'anciens conduits de gaz metalliques flexibles. Tout conduit de gaz flexible doit être concu et certifié par la norme pour les raccords d'appareils à gaz, ANSI Z21.24 - CSA 6.10.

REMARQUE

• Voitre sèche-linge utilise un système d'allumage automatique pour allumer le brûleur. Il n'este pas de pilote de combustion constante.
• Les raccords de conduit utilisés doivent être résistant à l'action de tout gaz de petrole liquéfié.
• La plupart des sociétés de gaz locales inspecteront notamment votre installation, sur demande.

Instructions d'installation - Commonwealth du Massachusetts

Votresèche-linge doit être installé par un plombier ou un installateur de gaz agréé. Un robinet de gaz manuel à poignée, dit en « T», doit être installé sur la conduite d'alimentation en gaz de votre séche-linge. Si vous utilisez un connecteur gaz flexible pour installer votre séche-linge, celui-ci doit mesurer au moins 3' (36") de long.

AVERTISSEMENT

• Des fuites de gaz peuvent survenir dans toute système, créé une situation dangereuse.
• Une fuite de gaz n'est pas toujours detectable à l'odeur.
• C'est pourquoi les fournisseurs de gaz vous recommendant d'acheter et d'instructor un détecteur de gaz conforme à la réglementation UL.
• Installlez-le et utilisez-le conformément aux consignes du fabricant.

Conditions d'installation

Normes électriques

Le schéma de câblage figure sur une plaque située sous le panneau de commande ou le panneau arrêté.

AVERTISSEMENT

• Un branchement incorrect du conducteur de mise à la terre peut creer un risque d'électrocution. Demandez conseil à unElectricien ou un réparateur agree si vous avez des doutes quant à la mise à la terre correcte de votre sèche-linge. Ne modifies pas la prise fournie avec le sèche-linge; si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise ajustée.
• Pour prévenir tout risque d'incendie, d'électrocution ou de blessure, l'intégrality du câblage et des mises à la terre doit être réalisée conformément aux réglementations locales ou, en l'absence de ces dernières, au code électrique national (National Electrical Code) ANSI/NFPA的最后一 révision n°70 (pour les États-Unis) ou aux dispositions canadiennes sur l'électricité CSA C22.1 (dernières révisions) et aux réglementations locales. Il relève de votre responsabilité de fournir des services electriques adaptés à votre sechelinge.
• Toutes les installations au gaz doivent être conformes aux dispositions nationales sur le gaz ANSI/Z2231 - dernière révision (pour les États-Unis), ou aux dispositions d'installation CAN/CGA - B149 dernière révision (pour le Canada), ainsi qu'aux réglementations et ordonnances locales en vigueur.

Mise à la terre

Ce sèche-linge doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduira le risque d'électrocution en fournissant un circuit de fuite au courant électrique.

Modèles au gaz

AVERTISSEMENT

• Voiture sèche-linge est doté d'un cordon équipé d'un conducteur de mise à la terre et d'une prise de terre. La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément aux dispositions et aux réglementations en vigueur.
• Ne modifies pas la prise fournie avec le sechelinge; si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise ajustée.
• Ne reliez pas un conducteur de terre à une canalisation de plomberie en plastique, un conduit de gaz ou une canalisation d'eau chaude.

Modèles électriques

AVERTISSEMENT

• Votre sèche-linge est doté d'un cordon en option équipé d'un conducteur de mise à la terre et d'une prise de terre. Ce cordon est vendu séparément.
• La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément aux dispositions et aux réglementations en vigueur.
• Ne modifiez pas la prise fournie avec le sechelinge; si celle-ci ne correspond pas à la prise secteur, demandez à un electricien qualifié d'insteller une prise ajustée.
• Si vous n'utilise pas de cordon d'alimentation et que le sèche-linge électrique doit être branché en permanence, reliez-le à une prise de terre métallique permanente ou connectez un conducteur de mise à la terre aux conducteurs du circuit et à la borne ou au fil de terre de l'appareil.

Français22

Raccordement electrique

Avant toute mise en marche ou test, suivez toutes les consignes de mise à la terre représentées dans la section « Mise à la terre ». Nous vous recommendons de relier votre seche-linge à une dérivation individuelle ou à un circuit distinct.

N'utilisez pas de rallonge avec cet apparéil.

Modèles au gaz - États-Unis et Canada

Voudevezutiliser une alimentationelectrique de 120V c.a.,60Hz et un disjoncteur ou fusible de 15A.

Modèles électriques - États-Unis uniquement

Aux États-Unis, la plupart des sèche-linge requisérant une alimentation en 120 / 240 V c.a., 60 Hz, tandis que d'autres requisérant une alimentation en 120 / 208 V c.a., 60 Hz. Vous trouvrez les specifications électriques sur l'étiquette située derrière le hublot. Un disjoncteur ou un fusible de 30 A est requis de chaque côté de la ligne.

• Si vous utilisez un cordon d'alimentation, branche ce dernier sur une prise 30 A.
• Le cordon d'alimentation n'est pas fourni avec les séche-linge version électrique aux États-Unis. Ce cordon est vendu séparément.

AVERTISSEMENT

Risque d'électrocution

Lorsque les dispositions locales le permettent, vous pouvez brancher le sèche-linge électrique à l'aide d'un nouveau kit de cordon d'alimentation, portant une mention de compatibilité avec les sèche-linge et homologué UL. Ce cordon doit supporter une alimentation nominale de 120 / 240 V, 30 ampères à partir d'un cordon doté de trois conducteurs en cuivre N°10 et terminé par des bornes en boucle fermée, des cosses à fourches ouvertes aux extrémités relevantes ou des conducteurs étamés.

• Ne réutilisez pas le cordon d'alimentation d'un séche-linge usage. Le câblage électrique du cordon d'alimentation doit être raccordé au niveau du boîtier électrique du séche-linge au moyen d'un réducteur de tension homologué UL.
• La mise à la terre via le conducteur neutre est interdite pour (1) les nouvelles installations de circuit, (2) les mobil homes, (3) les vehicules de camping et (4) les zones ou les reglementations locales interdisent ce type de mise à la terre. (Dans ces cas-là, utilisez une fiche quadripolaire pour une prise 4 fils, de type NEMA 14-30R.)

Modèles électriques - Canada uniquement

Voudevezutiliser une alimentationelectrique de 120/240Vc.a.,60Hz,et un disjoncteur ou fusible de 30Aaux deux extrémitésde la ligne.

REMARQUE

Tous les modèles canadiens sont livrés avec un cordon d'alimentation intégré. Vousdezvezbrancherle cordon d'alimentation sur une prise 30 A.Au Canada,vous pouvez convertir un séche-linge en 120/208 V.

Installation

L'installation du séché-linge doit être effectuee par un technicien qualifie. L'installateur doit connecter le séché-linge au secteur en respectant les consignes de sécurité en vigueur dans voite zone.

Ce qui est inclus

Assurez-vous que toutes les pieces sont incluses dans l'emballage de l'appareil. Si vous rencontres un problème avec le seche-linge ou les pieces, contactez un centre d'assistance clientèle Samsung local ou le magasin.

01 Panneau de commande

02 Dessus du seche-linge

03 Filtràpeluches

04 Hublot 05 Conduit d'évacuation

Français24:

Pieces fournies

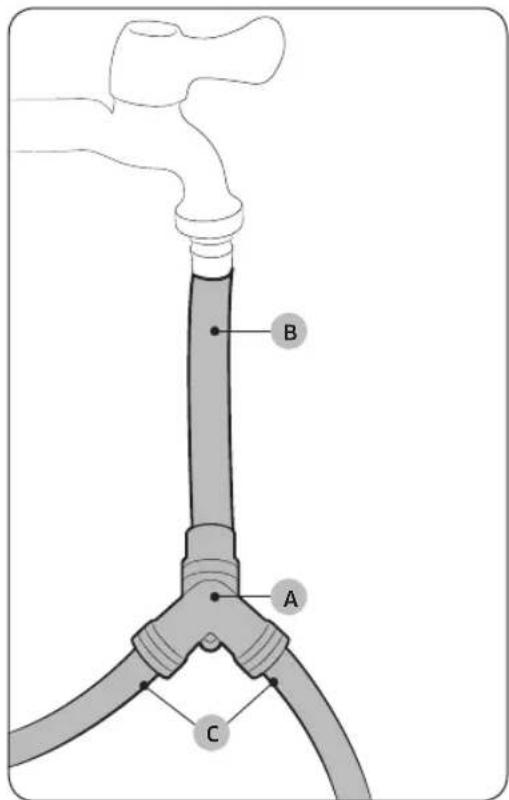

Raccord en Y Tuyau d'eau

(modèles électriques canadiens uniquement)

Tuyau d'eau court

Outils requis pour l'installation

Pince Cutter Prince serre-tube

(modules au gaz uniquement)

Tournevis à douille

Niveau Tournevis cruciforme Ruban adhesif Clé anglaise

Matériau de protection contre le GPL ou bande de Téflon (pour une installation au gaz)

AVERTISSEMENT

Les emballages peuvent etre dangereux pour les enfants. Tenez tous les emballages (sacs en plastique, polystyrene, etc.) hors de portee des enfants.

Installation

Installation étape par étape

Assurez-vous que l'installation du sèche-linge est effectué par un technicien qualifié. Les instructions d'installation étape par étape commencent ci-dessous.

• Ne retirez pas le film de protection du hublot avant d'avoir terminé l'installation de l'appareil. Si vous retirez le film de protection avant la fin de l'installation, vous risquez de rayer ou d'endommager le hublot pendant l'installation.
  Assurez-vous que le lieu d'installation dispose d'un espace suffisant pour permettre l'ouverture complète du hublot du sèche-linge.

ÉTAPE 1 Installer le système d'évacuation

1. Sélectionnez un emplacement et placez le sèche-linge sur le site. Afin de facilititer l'accès, nous vous conseillons d'incluter le sèche-linge au même endroit que votre lave-linge.
   2 Pour changer le sens d'ouverture du hublot, reportez-vous à la section « Changement du sens d'ouverture du hublot » en page 35.
2. Installez le système d'évacuation comme indiqué dans la section « Guide d'installation du conduit d'évacuation »

ATTENTION

Avant d'insteller vous seche-linge, retirez le joint dans le conduit.

REMARQUE

• Posez deux des plateaux en carton de l'emballage sur le sol pour déplacer le sèche-linge plus facilement.
  Inclinez le sèche-linge sur le côté pour le poser sur les deux plateaux. Faites glisser le sèche-linge jusqu'à l'endetroit où vous pouze l'instructor et replacez le sèche-linge à la verticale.
  Veillez à laisser un espace suffisant autour de l'appareil afin de faciliter le raccordement des conduits et le câblage.

ÉTAPE 2 Raccordement de la conduite de gaz (modèles au gaz)

Avant de raccorder la conduite de gaz, assurez-vous d'avoir lu le chapitre « Systèmes fonctionnant au gaz » à la page 21.

1. Retirez le bouchon de protection au niveau du conduit de gaz.
2. Appliquez un materiaiu de protection contre le GPL (gaz de petrole liquefie) ou une bande de Teflon sur un tour et demi sur tous les raccords filetes.
3. Branchez l'alimentation en gaz sur le sèche-linge. Un raccord supplémentaire est requis pour relier l'extrémité filtée fémelle de 3/4'' (1,9 cm) du raccord flexible à l'extrémité filtée maje de 3/8'' (1 cm) du sèche-linge. Serrez le raccord par-dessus tous les filetages.
4. Ouvrez l'alimentation en gaz et vérifie l'absence de fuites à laide d'une solution savonneuse. Si vous trouvez une fuite, serrez les raccords et réessayez. N'utilise jamais de flamme ne pour rechercher les fuites de gaz.

Français26

ÉTAPE 3 Câblage électrique (modèles électriques)

Avant d'effectuer le cablage electrique, assurez-vous d'avoir lu le chapitre « Normes electriques » à la page 22.

Système à 3 fils

A. Connecteur de terre externe
B. Fil de terre neutre (blanc)
C. Vis centrale argentée du bornier
D. Fil neutre (blanc ou central)
E Reducteur de tension 3 / 4'' (1,9 cm) homologué UL

1. Desserrez ou retirez les vis du bornier central.
   2 Reliez le fil neutre (blanc ou central) du cable d'alimentation au centre, la vis argentee centrale du bornier. Serrez les vis.
2. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
3. Serrez les vis de libération de tension.
4. Insérez le cache du bornier dans le panneau arrière du seche-linge. Ensuite, fixez le cache à l'aide d'une vis.

ATTENTION

• Pour convertir le système à 4 fils en système à 3 fils, branchez le conducteur de terre sur le support du bornier, pourmettrele chassinusdusese-lingea la terre sur le conducteur neutre.
• Il est recommandé d'utiliser des borniers à anneau. Si vous utilisez des cosses à barrette, voirlez à ce qu'elles soient parfaitement mises en place.
• Branchez le cordon d'alimentation et vérifie la tension sur les bornes L1/L2/N. Si la tension est BASSE, l'apparit risque de ne pas chauffer correctement. Si nécessaire, consultez la section « Normes electriques » en page 22.

Installation

Branchements à 4 fils

A. Connecteur de terre externe
B. Fil de terre neutre (blanc)
C. Vis centrale argentée du bornier
D. Fil neutre (blanc ou central)
E Reducteur de tension 3 / 4'' (1,9 cm) homologué UL
F. Fil neutre (blanc ou central)

1. Retirez la vis du connecteur de terre externe, puis reliez le fil de terre (vert ou dénudé) du cable d'alimentation à la vis.

ATTENTION

-Pour relier le fil de terre à la position neutre sans utiliser le contact A (mise à la terre du chassin), contactez un technicien. La réparation ne doit pas être effectuee par l'utilisateur.
Il est recommandé d'utiliser des borniers à anneau. Si vous utilisez des cosses à barrette, voirlez à ce qu'elles soient parfaitement mises en place.

1. Desserrez ou retirez les vis du bornier central.
2. Reliez le fil neutre (blanc ou central) et le fil de terre (blanc) à la vis centrale du bornier. Serrez la vis.
3. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
4. Serrez les vis de libération de tension.
5. Insérez la languette du cache du bornier dans l'encôche arrrière du séché-linge. Fixez le cache à l'aide d'une vis.

ATTENTION

Branchez le cordon d'alimentation et vérifie la tension sur les bornes L1/L2/N. Si la tension est basse, l'appareil risque de ne pas chauffer correctement. Si nécessaire, consultez la section « Normes électriques » en page 22.

AVERTISSEMENT

• Tous les modèles destinés aux États-Unis sont conçus pour un branchement à 3 fils. Le chassis du sèche-linge est relié à la terre par un conducteur neutre au niveau du bornier. Un branchement à 4 fils est requis dans les cas suivants : nouvelles constructions, habitations rénovées, mobil homes, réglementations locales n'autorisant pas la mise à la terre via le conducteur neutre. Si vous utilisez un système à 4 fils, vous ne pouvez pasmettre le chassis du sèche-linge à la terre via le conducteur neutre au niveau du bornier.
• Retirez le cache du bornier. Introduisez le cordon d'alimentation équipé d'un réducteur de tension homologué UL par l'orifice découvert dans le panneau à proximé du bornier.
• Vous doivent utiliser un réducteur de tension. Ne desserrez pas les écrous déjà fixés au bornier. Assurez-vous qu'ils sont bien serrés. Utilisez une douille longue de 3/8 (1 cm).
• Depuis le 1er janvier 1996, le Code électrique national requiert que les nouveaux raccordements (non existants) utilisent un branchement à 4 fils pour le sèche-linge.

Français28:

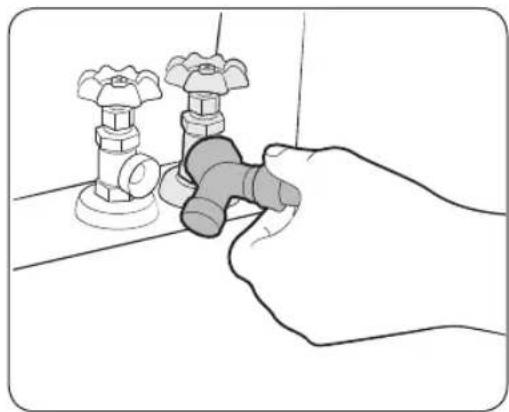

ÉTAPE 4 Raccorder le tuyau d'eau

Le sèche-linge doit être raccordé à un robinet d'eau froide à l'aide des tuyaux d'eau fournis.

1. Fermez le robinet d'eau froide. Si le tuyau d'eau froide du lave-linge est raccordé au robinet d'eau froide, dévissez-le et débranchez-le. Branchez ensuite l'extrémité femelle du raccord en Y au robinet d'eau froide.
2. Branchez la partie droite du tuyau d'eau sur le raccord en Y.
3. À l'aide d'une pince, serrez le raccord de deux tiers de tous supplémentaires. Ne serrez pas excessivement car vous pourriez endommager le raccord.
4. Branchez la partie coudee du tuyau d'eau au robinet de replissage situé en bas du panneau arrière. Tournez le raccord à la main jusqu'à ce qu'il soit serré.
5. À l'aide d'une pince, serrez le raccord de deux tiers de tour supplémentaires. Ne serrez pas excessivement car vous pourriez endommager le raccord.
6. Si vous avez detached le tuyau d'eau froide au niveau de votre lave-linge, raccordez le tuyau sur l'extrémité ouverte du raccord en Y, serrez le raccord à la main jusqu'à ce qu'il soit serré puis, à l'aide d'une pince, serrez le de deux tiers de tour supplémentaires.
7. Ouvrez le robinet d'eau froide, puis confirmez l'absence de fuite.

Si le raccord en Y ne peut pas etre connecté directement au robinet d'eau froide,utilisez le tuyau court. Reportez-vous a la section « Utilisation du tuyau court comme rallonge » à la page 30.

Installation

Utilisation du tuyau court comme rallonge

1. Fermez le robinet d'eau froide. Si le tuyau d'eau froide du lave-linge est raccordé au robinet d'eau froide, dévissez-le et débranchez-le. Ensuite, raccordez le tuyau court (B) au robinet d'eau froide. Tournez le raccord à la main jusqu'à ce qu'il soit bien serré.
   2 À l'aide d'une pince, serrez le raccord de deux tiers de tour supplémentaires. Ne serrez pas excessivement car vous pourriez endommager le raccord.
2. Branchez le raccord en Y (A) à l'extrémité male en laiton du tuyau court. Tournez le raccord à la main jusqu'à ce qu'il soit bien serré.
3. À l'aide d'une pince, serrez le raccord de deux tiers de tour supplémentaires. Ne serrez pas excessivement car vous pourriez endommager le raccord.
4. Branchez la partie coudée des tuyaux d'eau (C) au robinet de replissage situé en bas du panneau arrière. Tournez le raccord à la main jusqu'à ce qu'il soit serré.
5. À l'aide d'une pince, serrez le raccord de deux tiers de tour supplémentaires. Ne serrez pas excessivement car vous pourriez endommager le raccord.
6. Si vous avez detaché le tuyau d'eau froide au niveau de votre lave-linge, raccordez le tuyau sur l'extrémité libre du raccord en Y, serrez le raccord à la main jusqu'à ce qu'il soit serré puis, à l'aide d'une pince, serrez-le de deux tiers de tour supplémentaires.
7. Ouvrez le robinet d'eau froide, puis confirmez l'absence de fuite.

Français30

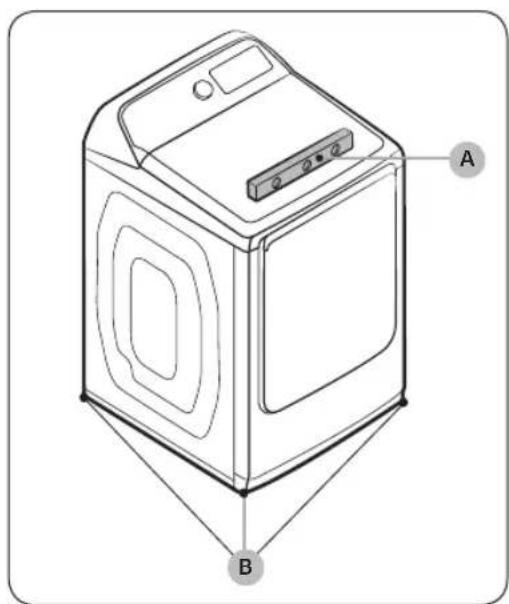

ÉTAPE 5 Mise à niveau du sèche-linge

Pour pouvoir offrir des performances optimales, le seche-linge doit etre de niveau.

Assurez-vous que le sèche-linge est à niveau de droite à gauche et de l'avant à l'arrête à l'aide d'un niveau (A). Si le sèche-linge n'est pas de niveau, tournez les pieds réglabes (B) dans le sens horsaire pour abaiser le sèche-linge ou dans le sens antihoraire pour soulever le sèche-linge.

REMARQUE

• Pour positionner le sèche-linge à la même hauteur que votre lave-linge, rétractez (A) entièrement les pieds en les faisant tourner dans le sens antihoraire, puis desserrez-les (B) en les tournant dans le sens horaire. Une fois que le sèche-linge est au même niveau que le lave-linge, suivez les consignes ci-dessus pourmettre à niveau le sèche-linge.
• Ajustez les pieds uniquement pour atteindre le niveau requis. Si vous étendez les pieds plus que nécessaire, les vibrations seront plus importantes.

Installation

ÉTAPE 6 Mise sous tension (modeles à gaz)

Assurez-vous que tous les branchements en gaz, le conduit d'évacuation et tout le cablage sont raccordés correctement. Ensuite, branche le cordon d'alimentation sur une source d'alimentation et vérifie l'installation et le bon fonctionnement du sèche-linge à l'aide de la liste de contrôle final de l'étape 7 ci-dessous.

ÉTAPE 7 Dernière vérification

Lorsque l'installation est terminée, confirmez que :

• Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
• Les conduits d'évacuation sont raccordés et les joints maintainus par du ruban adhésif.
• Nous avons choisi un système d'évacuation en métal rigide ou flexible et non des flexibles en plastique.
• Le seche-linge est de niveau et ses pieds sont posés au sol de maniere stable.
• Le sèche-linge démarre, fonctionne, chauffe et s'eteint correctement.

Pour les modeles à gaz:

• Le gaz est alimenté de façon appropriée sans fuites (pour les modèles au gaz uniquement).

ATTENTION

Le brûleur peut ne pas s'allumer si de l'air est present dans le conduit de gaz. Lancez un cycle de séchage à chaud pour purger le conduit. Si le gaz ne s'allume pas dans un-delai de 5 minutes, éteignez le sèche-linge et attendez pendant 5 minutes. Assurez-vous que le robinet d'alimentation en gaz du sèche-linge est ouvert. Pour vérifier l'allumage du gaz, contrôle l'émission de chaleur au niveau de l'évacuation.

Français32

Test de blocage de l'aération

Une fois le sèche-linge installé, lancez le test de blocage de l'aération afin de vérifier si le système de conduits est correctement installé. Le test de blocage de l'aération détecte automatiquement l'état des conduits et signale tout blocage ou problème. Le bon raccordement des conduits peut réduire le temps de séchage et économiser de l'énergie.

REMARQUE

Le test de blocage de l'aération doit être effectué lorsque le sèche-linge est froid. Si le sèche-linge chauffe après la vérification de l'installation, executez un cycle AIR FLUFF (AIR FROID) pendant plusieurs minutes, afin de réduire sa température interne.

Exécution du test de blocage de l'aération

1. Assurez-vous que le tambour est vide, puis fermez le hublot. (Si des vêtements ou autres articles se trouvent dans le tambour, les résultats du test ne seront pas précis.)
   2 Appuyez sur le bouton Marche/Arrêt pour allumer le sèche-linge, puis maintenez simultanément enforcés les boutons Adjust Time (Réglage du temps) et Dryness (Sechage) pendant 3 secondes. Le message « InS » ou « In » apparait sur l'écran du sèche-linge. (Si vous avez commencé d'autres procédures avant de lancer le test de blocage de l'aération, le sèche-linge n'entre pas en mode Test de blocage de l'aération.)
2. Appuyez sur le bouton Départ/Pause (Hold to Start (maintenirenfoncé pour commencer)). Le test de blocage de l'aération commence immédiatement. Pendant le test, le voyant numérique dessine un cercle en 6 étapes dans le sens horsaire. Le test dure environ 2 minutes. N'ouvre pas le hublot pendant le test.
3. Au bout de 2 minutes, une fois le test terminé, les résultats s'affichent et le séche-linge émet une melodie. Si l'etat du système de conduits est normal, « 0 » apparait et le séche-linge émet un signal de fin. Si l'évacuation du système de conduits ne peut pas se faire correctement, un code de vérification apparait et le séche-linge émet un signal d'alarme. Pour obtenir une description du code, reportez-vous à la section « Codes de vérification d'installation » en page 34.

Si d'autres problèmes sont déetectés, un code d'information apparait à l'écran. Pour obtenir une description du code, reportez-vous à la section « Codes d'erreur » en page 58.

Pour arrêté ou annuler le test de blocage de l'aération, appuyez sur le bouton Marche/Arrêt pour éteindre le sèche-linge.
Le résultat reste affiché à l'écran pendant environ 5 minutes, puis s'efface automatiquement. Vous pouvez effacer les résultats immédiatement en appuyant sur le bouton Marche/Arrêt.

REMARQUE

• Pendant ou après le test, le tambour interne est chaud. Faites attention à ne pas vous brûler. Le test de blocage de l'aération est utilisé pour vérifier l'absence de problèmes dans le système de conduits actuel lorsque le séchelinge est installé pour la première fois.
• Si le résultat du test affiche un code de vérification (le système de conduits est obstrué), reportez-vous à la section « Conditions requises en matière de conduits » en page 19 et à la section « Guide d'installation du conduit d'évacuation » ci-dessous. Prenez ensuite les mesures appropriées pour corriger tout problème. Si le test est interrompu, il pourrait fournir des résultats incorrects. Suivez les procédures appropriées lorsque vous testez le séche-linge.

Installation

• Meme si le résultat du test est normal (« End » ou « 0 »), le système de conduits pourrait être légèrement bloqué. Installez correctement tous les conduits conformément aux instructions d'installation indiquées dans ce manuel.

Codes de vérification d'installation

Code de vérification	Signification Solution
0 Le système de ventilation est en bon état.
Clg (Cg)	Le système de ventilation est obstrué.	1. Nettoyez le filtré à peluches. 2. Vérifiez l'état de votre système de ventilation. (Reportez-vous à la section « Conditions requisés en matière de conduits ») *Vous doivent prétre les mesures appropriées (par exemple un nettoyage) par le biais d'un personnel spécialisé.
C80 (C8)	Le système de ventilation est obstrué à environ 80 %. (Cela risquerait de réduire les performances de séchage.)
C90 (C9)	Le système de ventilation est obstrué à plus de 90 %. (Cela risquerait de provoquer une dégradation des performances de séchage ou un dysfonctionnement)
Ct	La température interne du sèche-linge est trop BASSE (inférieure à 32 °F (0 °C)) ou trop élevé (supérieure à 104 °F (40 °C)). Si le système de ventilation présente une obstruction, celle-ci ne pourrait donc pas être détectée.	Laissez le sèche-linge à température ambiente (entre 41 et 95 °F (5 et 35 °C)) pendant une heures, puis vérifie à nouveau.
tC Erreur du capteur de température		Communique avec un centre de dépannage.
C1	L'appareil détecte la présence d'articles dans le tambour ou il y a une erreur sur le capteur de séchage.	Sortez les articles du tambour et vérifie à nouveau. Si le problème persististe, communique avec un centre de dépannage.
dC L'appareil détecte que le hublot est ouvert.		Fermez correctement le hublot et vérifie à nouveau. Si le problème persististe, communique avec un centre de dépannage.
9C1 Tension anormale détectée		Vérifiez le raccordement électrique. (Reportez-vous à la section « Câblage électrique (modèles ELECTriques) ») Si le problème persististe, communique avec un centre de dépannage.
HC	Détection d'une température anormale dans le tambour.	Vérifiez le raccordement électrique. Vérifiez l'état de l'aération. Si le problème persististe, contactez un centre de service.

Français34

Guide d'installation du conduit d'évacuation

Connexion des conduites

1. Assurez-vous que le sèche-linge est installé de façon appropriée pour laisser l'air s'échapper librement.
2. Utilisez des conduits métalliques rigides de 4 pouces. Scellez tous les joints à l'aide d'un ruban adhésif, y compris le raccord du seche-linge. N'utilisez jamais de vis qui piègent les peluches.
3. Pour faciliter l'évacuation, gardez les conduites aussi droites que possible.

Nettoyage

Nettoyz toutes les anciennes conduites avant l'installation du sèche-linge et assurez-vous que le clapet d'air s'ouvre et se ferme librement. Nous vous recommendons de nettoyer le système d'évacuation une fois par an ou régulièrement.

AVERTISSEMENT

• Afin d'éviter un incendie, n'utilise pas de conduites en plastique, en aluminium fin ou non métalliques qu'en soit le type.
  N'utilisez pas un mauvais système d'évacuation car il ralentit les performances du sèche-linge.
  N'utilise pas de conduites excessivement longues et qui ont plusieurs coudes.
• N'utilise pas de conduites et d'events bouchés ou écrases.

Changement du sens d'ouverture du hublot

Pour inverser la direction de la porte, nous vous recommendons de contacter un technician qualifié.

1. Placez un chiffon doux sur le sol pour pouvoir y poser le hublot une fois que vous l'aurez retire. Cela évitera de rayer le hublot.
2. Debranche le cordon d'alimentation du seche-linge.
3. Retireez les quatre vis des charnières du hublot, puis enlevez le hublot en le soulevant légèrement.

Installation

sieuee

1. Retirez les deux vis du dispositif de fermeture, puis enlevez le cache du dispositif.

2. Installé le support du dispositif de fermeture de l'autre (:oté comme indiqué, puis serrez les vis. Installez le cache du support sur le (:oté opposé, comme indiqué.

3. Utilisez un tournevis à tête plate pour retarder les deux caches de charnières sur le côté d'origine. Installez les caches de charnières sur le côté opposé, comme indiqué.

1. Repérez et retirez les 10 vis, comme indiqué. Veuillez noter que la vis B (x2) est plus longue que les autres.

1. Retirez le dispositif de fixation du verre et inversez les positions:

a. du cache de charnière et de la poignée d'ouverture du hublot;
b. du support de charnière et du support-guide du verre.

1. Retirez le dispositif de fermeture du hublot, puis installez-le de l'autre cotoe comme indiqued.

Francais36

1. Retirez le cache du trou (C), puis insérez et serrez le dispositif de fixation du verre à l'aide des 10 vis retirees.
2. Installé le cache du trou sur le côte opposé, comme indiqué.

12 Réinstallé le hublot sur le cadre avant, puis inséréz et serrez soignement les 4 vis de charnières.

Avant de démarrer

Il y a un certain nombre de choses que vous doivent savoir avant de demarrer votre seche-linge.

Tri et charge

• Mettez une seule charge de linge à la fois dans le seche-linge.
• Ne mélangez pas du linge lourd et du linge léger.
• Pour augmenter l'efficacité de sechage pour un ou deux vêtements, ajoutez une serviette sèche à la charge.

• Pour obtenir des résultats optimaux, démélez le linge avant de l'introduire dans le séche-linge. Les articles Emmelés peuvent dégrader l'efficacité de sechage ou entraîner l'ouverture du hublot.

• Une surcharge réduit les performances de retournement, ce qui empêche le séchage uniforme du linge et le froisse.

• Sauf indication contraire sur l'étiquette d'entretien, ne faites pas secher des vêtements en laine ou en fibre de verre au sèche-linge.
• Evitez de faire secher au seche-linge des vêtements qui n'ont pas été lavés.
• Ne faites pas secher des vêtements salis avec de l'huile, de l'alcool, de l'essence, etc.

Conditions de fonctionnement préalables

Filtre à peluches

Pour éviter tout risque d'incendie, assurez-vous de nettoyer le filtré à peluches avant ou après chaque charge.

1. Éteignez le sèche-linge.
2. Ouvrez le hublot et retirez le filtré à peluches (A) de l'intérieur du tambour.
3. Retireez les peluches, puis nettoyez le filtré à peluches.
4. Reinsérez le filtré à peluches, puis fermez la porte.

ATTENTION

• Ne faites pas fonctionner le seche-linge si le filtre a peluches n'est pas remis en place.
• N'utilise pas un filtré à peluches endommagé ou cassé. Cela peut réduire les performances et/ou entraîner un incendie.

Grille de séchage (modèles applicables uniquement)

Certain modèles sont arrivagnés d'une grille de séchage qui est insérée d'usine dans le tambour. Si vous modèle est arrivagné d'une grille de séchage, retirez cette dernière du tambour avant d'utiliser le séche-linge pour la première fois. Pour restirer la grille, tirez-la bien droit vers le haut, puis sortez-la du tambour. Retirez la grille de séchage de son emballage et rangez-la pour une utilisation ultérieure.

S'il n'y a pas de grille de sechage, vous pouvez l'acheter dans un centre de service Samsung local. (Référence : DC93-00374H)

Pour utiliser la grille de séchage, précédez comme suit :

1. Insérez la grille de sechage (A) dans le tambour avec la poignée du filtre placée vers l'avant.
   2 Insérez les deux pieds arrêté de la grille de sechage dans les orifices situés sur la paroi arrêté, puis appuyez sur le centre de la grille de sechage pour la fixer.
2. Placez des articles à secher sur la grille. Assurez-vous de laisser un peu d'espace entre les articles pour garantir une bonne circulation de l'air.
3. Appuyez sur Rack Dry (Grille de sechage) ou sélectionnez d'autres réglages de cycle en fonction des suggestions de sechage sur la grille ci-dessous. Ensuite, Sélectionnez le temps de sechage.
4. Une fois les articles secs, sortez-les du sèche-linge et retirez la grille de séchage.

Avant de démarrer

Suggestions pour faire sécher du linge sur la grille de séchage

Article Réglages de cycle
Pulls lavables (pliez le pull selon la même forme que la grille et déposez-le à plat dessus)	TIME DRY (TEMPS DE SÉCHAGE) avec le réglage de température Low (Basse)
Peluches (garnies de fibres de coton ou de polyester)
Peluches (garnies de mousse ou de caoutchouc)	AIR FLUFF (AIR FROID)Oreillers à base de caoutchouc nous
Baskets

AVERTISSEMENT

Veillez a bien deballer la grille de sechage avant de l'utiliser. Dans le cas contraire, le seche-linge risque d'être endommaged ou ses performances degradées.
- Secher à chaud des articles en plastique, en caoutchouc ou en caoutchouc mousse peut endommager les articles et engendrer un risque d'incendie.

Français40

Opérations

AVERTISSEMENT

Pour réduire le risque d'incendie, d'électrocution ou de blessures, lisez la section « » avant d'utiliser cet apparéil.

Panneau de commande

01 Sélecteur de cycle	Faites runner le sélecteur de cycle pour sélectionner un cycle souhaïte. Lorsqu'un cycle est sélectionné, le voyant du cycle s'allume. • Steam Cycles (Cycles Vapeur) : Le sèche-linge vapeurise de l'eau dans le tambour pour désodoriser les vêtements et réduire l'électricité statique et les faux plis. • Manual Dry (Séchage manuel) : Le temps de séchage est fixe.
02 Affichage graphique numérique	Affiche toutes les informations du cycle, notamment sa durée, son code d'information et son état de fonctionnement.
03 Dryness (Séchage)	Appuyez sur ce bouton pour sélectionner un niveau de séchage. Vous avez le besoin entre 5 options différentes (Moins à Plus). Veuillez vous reférer aux recommendations suivantes afin de sélectionner le niveau de séchage approprié. • Pour obtenir un séchage parfait sur des volumes de linge plus importants, sélectionnez Plus. • Pour les articles qui doivent finir de secher à plat ou en suspension, sélectionnez Moins pour un séchage partiel. RemARQUE Cette option n'est pas disponible avec les cycles REFRESH (RAFRAÎCHIR), STEAM SANITIZE (STÉRILISATION VAPEUR)+, ACTIVEWear (VÊTements QUOTIDIENS), TIME DRY (TEMPS DE SÉCHAGE), QUICKDRY (SÉCHAGE RAPIDE) et AIR FLUFF (AIR FROID).

Opérations

04 Temp.	La température ne peut être ajustée qu'avac le cycle TIME DRY (TEMPS DE SÉCHAGE). Appuyez pour modifier la température du cycle actuel. Vous ave le besoin entre 5 options différentes (Basse à Élevée). Veuillez sélectionner la température appropriée en fonction du linge. • High (Élevée) : Pour le linge en coton résistant ou portant l'étiquette Séchage en machine autorisé. • Medium (Moyenne) : Pour les tissus infroissables, le synthétique, les cotons légers et le linge portant l'étiquette Séchage en machine à température moyenne. • Low (Basse) : Pour les articles sensibles à la chaleur, dont l'étiquette indique Séchage en machine à froid ou tiège. Séchage à la plus bassé température possible.
05 Time (Temps)	Appuyez pour ajuster le temps de séchage pour les cycles Manual Dry (Séchage manuel). Cette option n'est pas disponible avec les cycles Séchage par capteur car le sèche-linge déterminé le temps de séchage en détectant le taux d'humidité actuel du linge.
06 Wrinkle Prevent (Anti-froissage)	La fonction Anti-froissage assure environ 180 minutes de rotation à froid par intermittence à la fin du cycle pour éviter de froisser le linge. Appuyez sur Wrinkle Prevent (Anti-froissage) pour activer cette fonction. Une fois que le linge est sec, vous pouvez le retirer à tout moment du sèche-linge pendant le cycle Anti-froissage.
07 Eco Dry (Séchage Éco)	Cette fonction est disponible avec NORMAL et TIME DRY (TEMPS DE SÉCHAGE). Avec la fonction Séchage Éco activée, le séchage prend plus longtemps mais la consommation d'énergie est réduite. Le temps de séchage peut être augmenté jusqu'à 3 fois en fonction de la température et de la charge. La fonction Séchage Éco est activée par défaut. Reportez-vous à la section « Tableau des cycles » à la page .
08 Damp Alert (Alerte d'humidité)	Cette alerte est disponible pour tous les cycles Séchage par capteur sauf pour ACTIVEWear (VÊTÊMENTS QUOTIDIENS). Les niveaux de séchage disponibles sont 2, 3, 4 et 5 (More (Plus)). Si le linge contient différents tissus, le tímoin de la fonction Alerte d'humidité clignote lorsque le niveau de séchage moyen du linge est de 80 %. Cela vous permet de prendre les vêtements que vous ne souhaitez pas entièrement secs ou qui sèchant rapidement hors du sèche-linge tout en permettant aux autres de continuer à sécher.
09 Drum Light (Éclairage du tambour)	Appuyez dessus pour éteindre et allumer l'éclairage interieur. L'éclairage resté allumé pendant 2 minutes après s'être allumé, que l'appareil soit sous ou hors tension ou que le hublot soit fermé ou ouvert, puis il s'éteint automatiquement.

Français42

10 Adjust Time (Réglage du temps)	Vous pouvez modifier la durée régée pour les cycles Manual Dry (Séchage manuel). (QUICK DRY (SECHAGE RAPIDE), TIME DRY (TEMPS DE SÉCHAGE) et AIR FLUFF (AIR FROID)) Pour changer la durée du cycle, appuyez sur ou sur jusqu'à ce que la durée souhaitation s'affiche.
11 Smart Control (modèles électriques uniquement) / Smart Monitor (modèles au gaz uniquement)	Après avoir connecté le sèche-linge à tambour à votre réseau domestique à l'aide de l'application Samsung Smart Washer/Dryer, vous pouvez contrôler ou surveiller le sèche-linge à distance. Une fois la fonction correspondante démarrée, le voyant Smart Control (Smart Monitor) clignote. Le sèche-linge passe en mode d'atte et est pré t à receiveoir les commandes à distance.
12 Marche/Arrêt Appuyez pour allumer/éteindre le sèche-linge.
13 Départ/Pause (Hold to Start (maintenir,enforcé pour commencer))	Appuyez sur ce bouton pour lancer ou arrêtier le fonctionnement.

REMARQUE

Si des articles sont très emmélés à la sortie du lave-linge, ne les mettez pas au sèche-linge. Ils peuvent réduire l'efficacité de séchage du sèche-linge ou provoquer l'ouverture du hublot. Nous vous recommendons de les démétenant avant de lesmettre dans le sèche-linge. De même, ne mettez pas d'objets sur le sèche-linge, en particulier sur le panneau de commande.

ATTENTION

Ne vaporisez pas d'eau directement sur le panneau de commande. Cela pourrait entrainer une défaillance du système.

Opérations

Description des icones

C	Séchage par capteur	Cette icône apparait lorsque le sèche-linge utilise le cycle qui déetecte le taux d'humidité interne afin de déterminer le temps de séchage.
	Vérification du filtré	Cette icône apparait après chaque utilisation afin de vous rappeler de nettoyer le filtré à peluches. Nettoyez le filtré à peluches avant chaque cycle et assurez-vous que le filtré est correctement inséré avant de lancer un cycle.
	Capteur de ventilation	Le sèche-linge est équipé d'un capteur de ventilation qui déetecte et vous prévient lorsque les conduits doivent être nettoyés. Levoyant vous indique l'état du conduit.
	Vapeur	Cette icône apparait lorsque le sèche-linge effectue un processus à la vapeur. Le sèche-linge vaporise de l'eau dans le tambour pour désodoriser les vêtements et réduire l'électricité statique et les faux plis.
	Sécurité infant	Cette icône indicate que la fonction Sécurité infant est activée. Pour plus d'informations sur la fonction Sécurité infant, reportez-vous en page 51.
	Déactivation de l'alarme	Cette icône indicate que l'alarme est désactivée. Pour plus d'informations sur la fonction Déactivation de l'alarme, reportez-vous en page 51.
	Wi-Fi Cette icône indicate que le sèche-linge est connecté au réseau Wi-Fi.

Français44

Étapes simples pour commencer

1. Appuyez sur le bouton Marche/Arrêt pour allumer le sèche-linge.
2. Faites tournier le selecteurde cycle pour selectionner un cycle.
3. Modifiez les parametes du cycle (Dryness (Sechage), Temp. et Time (Temps)) selon les besoins.
4. Sélectionné les options souhaitées selon ce dont vous avez besoin.
5. Maintenez appuyé Départ/Pause (Hold to Start (maintenirenfoncé pour commencer)).

Pour changer de cycle pendant l'utilisation

1. Appuyez sur Départ/Pause (Hold to Start (maintenirenfoncé pour commencer)) pour interrompré le fonctionnement.
   2 Sélectionnez un autre cycle et recommencez les étapes 2 à 4 ci-dessus, si nécessaire.
2. Maintenez appuyé Départ/Pause (Hold to Start (maintenirenfoncé pour commencer)) pour démarrer le nouveau cycle.

Opérations

Présentation des cycles

Cycles standard

Cycle Description
NORMAL	Pour la plupart des tissus y compris le coton et le lin.Si NORMAL est selectionné, la fonction Sécchage Éco est activée par défaut. Pour en savoir plus, reportez-vous au chapitre Sécchage Éco de la section « Panneau de commande ».
HEAVY DUTY (GRAND RENDEMENT)	Pour le séchage du linge composé de tissus épais, tels que les jeans, le velours côtelez ou les vêtements de travail avec un chauffage à haute température.
BEDDING (DRAPS) Pour les objets volumineux, comme les couvertures, les draps et les couettes.
PERM PRESS (INFROISSABLES)	Pour le séchage automatique des tissus infroissables en coton, synthétiques, en laine et faciles à repasser.
DELICATES (DÉLICATS)	Pour les vêtements sensibles à la chaleur à une faible température de séchage.
ACTIVEWEAR (VÊTEMENTS QUOTIDIENS)	Pour laver les vêtements de sports et d'extérieur tels que les maillots, les shorts, les vestes imperméables et autres.Les tissus épais comme une fermeture éclair ou le Velcro d'une veste, ou des chaussettes de sport peuvent ne pas être complètement séchés.
DOWNLOADAUSED (TéléCHARGÉ)	• Sélectionnez ce bouton pourCHOIsir d'autres cycles disponibles sur l'application SmartThing sur votre smartphone.Cycles disponibles: ECO NORMAL (ÉCO NORMAL), SHIRTS (CHEMISES), DENIM (JEANS), TOWELS (SERVIETTES), RACK DRY (GRILLE DE SÉCHAGE), WRINKLE AWAY (ANTI-FROISSAGE)• Réglage d'usine: WRINKLE AWAY (ANTI-FROISSAGE)

Francais46

Séchage manuel

Yououpouvezmodifierlesparametresdeséchage manuellement selonvos préférences.

QUICK DRY (SECHAGE RAPIDE)	Un cycle de séchage rapide de 30 minutes. Le temps de cycle par défaut est de 30 minutes. Toutefois, vous pouvez modifier manuellement le temps de cycle si nécessaire.
TIME DRY (TEMPS DE SECHAGE)	Vous pouvez spécifique une durée de cycle en minutes. Si TEMPS DE SECHAGE est sélectionné, la fonction Séchage Éco est activée par défaut. Pour en savoir plus, reportez-vous au chapitre Séchage Éco de la section « Panneau de commande ».
AIR FLUFF (AIR FROID) Fait tourner le linge avec de l'air à température ambiente.

Cycles Vapeur

Utilisez la vapeur généree pour réduire le froissage et les odeurs du linge.

Cycle Description
STEAM SANITIZE (STÉRILISATION VAPEUR)	Utilisez ce cycle pour stérisier le linge en appliquant de la vapeur et une température élevée sur le tissu. Ce cycle peut donc restre les articles plus doux et réduire les odeurs. Vérifiez que la charge de linge est humide ou partiellement humide avant de lancer ce cycle.
REFRESH (RAFRAÎCHIR)	Cycle anti-froissage et désodorisant pour des charges de un à quatre articles. Lorsque ce cycle est sélectionné, une faible quantité d'eau est vaporisée dans le tambour du sèche-linge, quelques minutes après le début du cycle de séchage à chaud. Confirmez que la charge de linge est sèche.

Opérations

Tableau des cycles

REMARQUE

Pour un résultat optimal, respectez ces recommendations de volume de charge pour chaque cycle de séchage.

Charge importante : Remplissez le tambour aux 3/4 environ. Au-delà de cette limite, n'ajoutez pas d'article supplémentaires afin que le linge tourne librement.
Charge moyenne: Remplissez le tambour à 1/2 environ.
Petite charge : Remplissez le tambour de 3 à 5 articles (pas plus du 1/4).

Cycle Articles recommandés Volume de charge Niveau de séchage
NORMAL Coton, vêtements de travail, lin, charges mixtes			Séchage normal (réglable)
HEAVY DUTY (GRAND RENDEMENT)	Tissus lourds, tels que les jeans, les velours côteles ou les vêtements de travail lourds		Séchage normal (réglable)
BEDDING (DRAPS)	Objets volumineux, tels que les couvertures, les draps, les couettes, les oreillers		Séchage normal (réglable)
DELICATES (DÉLICATS) Sous-vêtements, chemisiers, lingerie			Séchage normal (réglable)
PERM PRESS (INFROISSABLES)	Chemises, tissus synthétiques, lainages, tissus infroissables en cotton, tissus infroissables		Séchage normal (réglable)
ACTIVEWEAR (VÉTÊMENTS QUOTIDIENS)	Vêtements imperméables, habits de scène, tenues de sport (maximum: 4 lb)		Séchage normal (non réglable)
QUICK DRY (SÉCHAGE RAPIDE)	Petites charges -
TIME DRY (TEMPS DE SÉCHAGE)	Toute charge -
AIR FLUFF (AIR FROID) Mousse, caoutchouc, matières plastiques -
STEAM SANITIZE (STÉRILISATION VAPEUR)†	Literie, rideaux, vêtements d'enfant		Séchage très fort (non réglable)
REFRESH (RAFRAÎCHIR) Chemises, pantalons, couettes, oreillers -

Français48

REMARQUE

réglage par défaut, peut être seLECTIONné

Cycle	Fonctions (contrôle de la température)					Time (Temps)
	High (Élevée)	Low (Basse)	‡‡	‡‡
NORMAL ●
HEAVY DUTY (GRAND RENDEMENT) ●
BEDDING (DRAPS) ●
DELICATES (DÉLICATS) ●
PERM PRESS (INFROISSABLES) ●
ACTIVEWEAR (VÊTEMENTS QUOTIDIENS) ●
QUICK DRY (SECHAGE RAPIDE) ● ○
TIME DRY (TEMPS DE SÉCHAGE) ● ○	○ ○ ○	○
AIR FLUFF (AIR FROID) ○
STEAM SANITIZE (STÉRILISATION VAPEUR)†	●
REFRESH (RAFRAîCHIR)	●

Cycle	Options
	Adjust Time (Réglage du temps)	Damp Alert (Alerte d'humidité)	Eco Dry (Séchage Éco)	Wrinkle Prevent (Anti-froissage)
NORMAL		○	●	○
HEAVY DUTY (GRAND RENDEMENT)		○		○
BEDDING (DRAPS)		○		○
DELICATES (DÉLICATS)		○		○
PERM PRESS (INFROISSABLES)		○		○
ACTIVEWEAR (VÈTEMENTS QUOTIDIENS)				○
QUICK DRY (SÉCHAGE RAPIDE)	○			○
TIME DRY (TEMPS DE SÉCHAGE)	○		●	○
AIR FLUFF (AIR FROID)	○			○
STEAM SANITIZE (STÉRILISATION VAPEUR)†				○
REFRESH (RAFRAîCHIR)				○

Opérations

Guide des cycles

La(Meilleure methode pourfaire secherdu linge est de suivre les instructions indiquees surIétiquette d'entretien. Si aucune instruction de séchage n'est fournie, reportez-vous au tableau suivant pour reference.

Cycle Description
Couvre-lits et couettes	Suivez les instructions de l'étiquette d'entretien ou faites sécher en utilisant le cycle BEDDING (DRAPS).Assurez-vous que l'article est complètement sec avant de l'utiliser ou de le ranger. Il est parfois nécessaire de repositionner l'article dans le tambour pour assurer un séchage homogène.
Couvertures	Utilisez le cycle NORMAL et ne séchez qu'une couverture à la fois pour garantir un séchage optimal.Assurez-vous que les couvertures sont complètement sèches avant de les utiliser ou de les ranger.
Rideaux et tentures	Utilisez PERM PRESS (INFROISSABLES) et le paramètre de température Moyenne pour réduire le froissage.Séchez les rideaux et tentures par petits volumes pour obtenir de更好地 résultats et sortez-les)dès que possible.
Couches en tissu	Utilisez le cycle NORMAL et le réglage de température Moyenne pour les couches ouatées et duveteuses.
Articles garnis de duvet (vestes, sacs de couchage, couettes, etc.)	Utilisez le cycle NORMAL et le paramètre de température Moyenne.Ajoutez quelques serviettes sèches pour absorber l'humidité et réduire le temps de séchage.
Caoutchouc mousse (tapis, peluches, épaulettes, etc.)	Ne faites pas sécher ces articles à chaud.AVERTISSEMENTSécher un article à base de caoutchouc à un réglage de température élevé risque de l'endommager ou de provoquer un incendie.
Oreillers	Utilisez le cycle NORMAL.Ajoutez quelques serviettes sèches et une paire de baskets propres pour favoriser l'action du tambour et dépelucher les articles.Ne faites pas sécher des oreillers à base de capoc ou de mousse avec un cycle de séchage à chaud.
Plastiques (rideaux de douche, bâches, etc.)	Sélectionnez le cycle TIME DRY (TEMPS DE SÉCHAGE) et la température Basse ou Très basse en fonction des symboles figurant sur l'étiquette.

Francais50

AVERTISSEMENT

Nefaitespassecher：

des articles en fibre de verre (rideaux, tentures, etc.)
des lainages, sauf indication contraire sur l'etiquette
des articles improugnés d'huile vegétale ou alimentaire

Fonctions spéciales

Sécurité infant

La fonction Sécurité infant empêche les enfants de jour avec le seche-linge. Lorsque la fonction Sécurité infant est activée, seul le bouton Marche/Arrêt est opérationnel.

Pour activer/desactiver la fonction Sécurité infant, maintenez les boutons Dryness (Sechage) et Temp. enforcés pendant 3 secondes.

REMARQUE

Une fois la fonction Sécurité infant activée, elle reste active même après le redémarrage du sèche-linge. Si les boutons, à l'exception du bouton Marche/Arrêt, ne répondent pas, vérifie levoyant Sécurité infant. Si levoyant est allumé, suivez les consignes ci-dessus pour désactiver la fonction Sécurité infant.

Déactivation de l'alarme

Vou puez activer ou desactiver l'alarme. Lorsque l'alarme est desactivée, la melodie de fin de cycle et le signal sonore d'arrêt ne sont pas émis. Cependant, les autres sons restent actifs.

• Maintenez le bouton Drum Light (Éclairage du tambour) enforcé pendant 3 secondes pour activer ou désactiver l'alarme.
• Voitre reglage sera maintenu meme apres l'arret du sèche-linge. Vou puez reactiver l'alarme en maintainant le meme bouton enforcé pendant 3 secondes.

Opérations

Smart Care

Pour activer cette fonction, vous devez tout d'abord télécharger l'application Samsung Smart Washer/Dryer sur Play Store ou sur App Store, puis l'inclutter sur un périhérique mobile muni d'un apparéil photo. La fonction Smart Care a été optimisée pour les apparéils des séries Galaxy et iPhone (modèles applicables uniquement).

1. Lorsque le sèche-linge détecte un problème à vérifier, un code d'information apparait à l'écran. Pour passer en mode Smart Care, appuyez sur le bouton Wrinkle Prevent (Anti-froissage) et maintenez-le,enforcépendant 3 secondes.
2. Le sèche-linge démarre la procédure d'auto-diagnostic et affiche un code d'information si un problème est déprécié.
3. Lancez l'application Samsung Smart Washer/Dryer survoire apparéil mobile, puis appuyez doucement sur Smart Care.
4. Placez l'appareil mobile a proximite de l'écran du sèche-linge de sorte que l'appareil photo du smartphone et le sèche-linge soient face a face. L'application reconnait automatiquement le code d'information.
5. Une fois le code d'information correctement reconnu, l'application fournit des informations détaillées concernant le problème ainsi que les solutions applicables.

REMARQUE

• Le nom de la fonction, Smart Care, peut varier selon la langue.
• Si de la luzière est réfléchie sur l'écran du sèche-linge, l'application peut ne pas reconnaître le code d'information.
  Si I'application ne reconnait pas le code d'information, vous pouze le saisir manuellement sur l'application.

Français52

Maintenance

Gardez le sèche-linge propre afin de garantir les mêilles performances et de rallonger sa durée de vie.

AVERTISSEMENT

La mise à la terre de certaines pieces internes n'a volontairement pas été effectue ; ces éléments peuvent donc désigner un risque d'électrocution (lors de l'entretien uniquement). Technicien de maintenance - Ne touche pas les pieces suivantes lorsque l'appareil est sous tension : panneau de commande et vanne d'acciviée d'eau.

Capeur de ventilation

Le sèche-linge est équipé d'un capteur de ventilation qui détece et vous prévient lorsque les conduits doivent être nettoyés. Le témoin «vous » indique l'état du conduit.

Niveau	Voyant	État Action
0 Éteint Le conduit est bouché.
1 Allumé		• Le conduit ou le filtré à peluches est bouché. • La pression appliquée sur le conduit est élevé en raison d'un conduit trop long ou coudé.	• La pression appliquée sur le conduit est très élevé en raison d'un conduit trop long ou coudé. • Vérifiez les raccordements de conduit et raccourcissez-les et redresse-les au besoin.
2 Clignotant		• Le conduit ou le filtré à peluches est gravement bouché. • La pression appliquée sur le conduit est très élevé en raison d'un conduit trop long ou coudé.	• Vérifiez et nettoyez le filtré à peluches ou le conduit et assurez-vous qu'ils ne sont pas bouchés. • Vérifiez les raccordements de conduit et raccourcissez et redresse des conduits.

Si le sèche-linge est à l'état du Niveau 2, le témoin clignote pendant 3 heures après la fin du cycle en cours. Si vous appuyez sur Marche/Arrêt ou si vous ouvrez le hublot, le sèche-linge s'arrête immédiatement.

REMARQUE

• Pour l'installation des conduits, reportez-vous à la section « Guide d'installation du conduit d'évacuation » en page 35 et à la section « Conditions requises en matière de conduits » en page 19.
  Le sèche-linge peut continuer de fonctionner même si le conduit est bouché, mais le temps de séchage sera allongé.
• Si le témoin s'allume pour la première fois et qu'il reste fixe (non clignotant), vérifie et nettoyez le filtre à peluches et/ou le conduit.
• Si le témoin s'allume de nouveau plus tard, c'est parce que le conduit est installé ou raccordé avec certaines restrictions (il est trop long ou possède trop de courbures). Il ne s'agit pas d'un dysfonctionnement du système. Cependant, le temps de séchage peut être allongé ou les performances de séchage peuvent être dégradées.

Maintenance

Nettoyage

Panneau de commande

• Nettoyez-le avec un chiffon doux et humide. N'utilise pas de produits abrasifs.
• Ne vaporisez pas de produits de nettoyage liquides directement sur l'écran du seche-linge.
• Certains détachants pour tissu peuvent endommager le panneau de commande.
• Lors de l'utilisation d'agents de nettoyage liquides, appliquez-les sur le chiffon de nettoyage. Ne les appliquez pas directement sur le seche-linge. Essuyez immédiatement toute éclaboussure ou vaporisation en excès.

Tambour

• Éliminez toute tache présente sur le tambour à l'aide d'un detachant universel.
• Frottez ensuite avec une vieille serviette ou un chiffon, pour-retirer toute tâche restante ou substance de nettoyage. Les tâches peuvent être encore visibles, mais cela n' affecte pas les charges suivantes.

Tambour à revétement par pulverisation

Pour nettoyer le tambour à revêtement par pulverisation, utilisez un chiffon humide improugné d'un nettoyant doux et non abrasif adapté aux surfaces aisément alterées.

Retirez les résidus de détermgent et essuyez avec un chiffon propre.

Extérieur du sèche-linge

• Nettoyez-le avec un chiffon doux et humide. N'utilisez pas de produits abrasifs.
• Protégez la surface des objets pointus.
• N'entreposez pas d'objets lourds (ex.: baril de lessive) ou à arêtes tranchantes sur le lave-linge. Ceci risquerait de rayer ou d'endommager le capot supérieur du sèche-linge.
• L'habillage de l'ensemble du sèche-linge est lisse et brillant. Faites attention à ne pas rayer ou endommager la surface.

Système d'évacuation

• Vérifiez et nettoyez le système d'évacuation de façon régulière afin de maintainir des performances optimes.
• La hotte externe doit être nettoyée réquémment pour garantir une bonne circulation de l'air.

Français54

Dépannage

Contrôles à effectuer

Si le sèche-linge ne fonctionne pas normalement, vérifiez tout d'abord la liste des problèmes dans le tableau ci-dessous et essayez les solutions proposées.

Problème Action
Ne fonctionne pas.	• Assurez-vous que le hublot est bien fermé. • Vérifiez que le cordon d'alimentation est branché sur une prise électrique opérationnelle. • Vérifiez le disjoncteur et les fusibles de votre domicile. • Pressez ou appuyez doucement de nouveau sur le bouton Départ/Pause (Hold to Start (maintenir enforcé pour commencer)) en cas d'ouverture du hublot en cours de cycle. • Nettoyez le filtrtre à peluches.
Ne chauffe pas.	• Vérifiez le disjoncteur et les fusibles de votre domicile. • Certains cycles ne nécessitent pas de chauffage. Vérifiez à nouveau le cycle sélectionné. • Pour un sèche-linge à gaz, assurez-vous que l'alimentation en gaz est ouverte. • Nettoyez le filtrtre à peluches et le conduit d'évacuation. • Le sèche-linge est peut-être en phase de refroidissement du cycle. • Désactivez l'options Sèchage Éco des cycles NORMAL ou TIME DRY (TEMPS DE SÉCHAGE). Lorsque l'options Sèchage Éco est activée, le sèche-linge effectue un processus de sèchage à froid en début de cycle afin de réduire la consommation d'énergie. Le processus de sèchage à froid n'utilise pas d'air chaufé. Vous aurez donc peut-être l'impression que le sèche-linge ne chauffe pas, mais c'est tout à fait normal.

Dépannage

Problème Action
Ne s'est pas.	• Vérifiez tous les points mentionnés ci-dessus, plus... • Vérifiez que la hotte extérieure s'ouvre et se ferme sans problème. • Vérifiez que des peluches ne se sont pas accumulées dans le système d'évacuation. Le conduit doit être inspecté et nettoyé une fois par an. • Utilisez un conduit d'évacuation métallique rigide de 4 pouces. • Évitez de surcharger le tambour 1 charge de linge lavée = 1 charge de linge à sécher. • Séchez le linge écais et le linge léger séparément. • Il est parfois nécessaire de repositionner dans le sèche-linge les articles volumineux, comme les couvertures ou les couettes, pour assurer un séchage homogène. • Vérifiez que vous sèche-linge essore correctement le linge et évacue la quantité d'eau ajustate. • La charge de linge est peut-être insuffisante pour que l'action du tambour soit efficace. • Ajoutez quelques serviettes et reliancez le cycle. • La charge de linge est peut-être trop importante pour que l'action du tambour soit efficace. Retirez du linge et reliancez le sèche-linge. • Nettoyez le filtré à peluches.
Fait du bruit.	• Vérifiez le linge à la recherche de pieces de monnaie, de boutons décousus, de clous, etc. Retirez aussiôt ces objets. • Il est normal d'entendre la mise en marche et l'arrêt du robinet de gaz du sèche-linge (le cas échéant) ou du système de chauffage, tout au long du cycle de séchage. • Vérifiez que le sèche-linge est correctement mis à niveau, comme indiquédans les consignes d'installation. • Il est normal que le sèche-linge émette un « bourdonnement », du fait de la grande vitesse de déplacement de l'air à travers le tambour du sèche-linge, le ventilateur et le système d'évacuation.
Ne s'est pas le linge uniformément.	• Les coutures, les poches et les autres zones épaisses peuvent ne pas sécher complètement alors que le reste du linge a atteint le niveau de séchage sélectionné. Ceci est tout à fait normal. Vous pouvez désirer un niveau de séchage plus haut ou un cycle impliquant un plus haut niveau de séchage. • Si vous faites sécher un article écais avec une charge légère, par exemple une serviette de toilette avec des draps, il est possible que l'article le plus lourd ne soit pas complètement sec quand le reste du linge atteindre le niveau de séchage sélectionné. • Pour de更好地urs résultats de séchage, séchez le linge écais et le linge léger séparément.

Francais56

Problème Action
Présence d'odeurs.	• Les odeurs ménagères (peinture, vernis, détachant, etc.) peuvent entrerc dans le sèche-linge via l'air ambient. Cette situation est normale puisque le sèche-linge aspire l'air de lapiece, le chauffe, l'introduit dans le tambour, puis l'éjecte à l'extérieur.Lorsque ces odeurs persistent dans l'air, aéréz longuement la piece avant d'utiliser le sèche-linge.• Utilisez un cycle disposant de la fonction Rafraîchir. Si des odeurs persistent, lavaez et séchez à nouveau l'article.Sélectionnez le cycle REFRESH (RAFRAÎCHIR). Si les odeurs persistent, lavaez et séchez de nouveaux les articles.
Les vêtements sont pelucheux.	• Assurez-vous que le filtre est propre avant chaque cycle. Pour les vêtements accumulant naturellement des peluches, nettoyez le filtre durant le cycle.Certains textiles produit une grande quantité de peluches (ex.: serviettes en coton). C'est pourquoi ces articles doivent être séchéés séparément des textiles qui attrient les peluches (ex.: pantalon en velours).Si la quantité de linge est trop importante, répartissez la charge en plusieurslots pour le séchage.Vérifiez soignement les poches des vêtements avant de les sécher.Retirez les peluches à l'intérieur du tambour avant le séchage.
Les vêtements sont encore froissés après le cycle WRINKLE PREVENT (WRINKLE AWAY) (ANTI-FROISSAGE) ou WRINKLE RELEASE (DéFROISSAGE).	• Chargez entre 1 et 4 articles pour plus d'efficacité.Alléguez la charge. Faites sécher des articles similaires.Retirez les articles immédiatement après la fin du cycle de séchage.
De l'eau s'écoule par la buse au démarrage du cycle STEAM CARE (ENTRETIEN À LA VAPEUR).	• Il s'agit de la condensation de la vapeur. Ce phénomène s'arrête tout seul en peu de temps.
L'eau vaporisée est invisible pendant le cycle STEAM CARE (ENTRETIEN À LA VAPEUR).	• Il est difficile de voir les minuscules gouttes d'eau vaporisées lorsque le hublot est fermé.
Durée prolongée.	• La fonction Sèchage par capteur calcule automatiquement le taux d'humidité du linge et arrêté le sèche-linge une fois le degré souhaïte de séchage (Sèchage fort à Légèrement humide) atteint. La durée de séchage peut varier en fonction du type et de la quantité de linge. Consultez le tableau des cycles pour référence.

Si un problème persiste, contactez un service de service Samsung local.

Dépannage

Codes d'erreur

Si le sèche-linge ne parvient pas à fonctionner, vous pouvez voir un code d'information affché à l'écran d'affichage. Pour déterminer ce que vous doivent faire, vérifie la liste de codes figurant dans le tableau ci-dessous, puis essayez les actions suggérées.

Code Action
dC	Faire fonctionner le sèche-linge lorsque le hublot est ouvert. • Assurez-vous que le hublot est correctement fermé. • Assurez-vous que le linge n'est pas pris dans le hublot.
FC	Fréquence non valide de la source d'alimentation. • Essayez de relancer le cycle. • Si ce code d'information subsiste, contactez un centre de service Samsung.
AC	Problème de commande électronique (Communication non valide) • Contactez un centre de service Samsung.
HC	Contrôle du chauffage à haute température • Nettoyez le filtrtre à peluches. • Si ce code d'information subsiste, contactez un centre de service Samsung.
9C1	Le contrôle électronique doit être vérifié. • Vérifiez que le cordon d'alimentation est correctement branché. • Vérifiez que la prise électrique fonctionne correctement. • Si le code d'information subsiste, contactez un centre de service Samsung.
tC	La résistance de la thermistance1 est très faible ou très élevé. • Vérifiez si le filtrtre à peluches est bouché. • Vérifiez si le système d'áération est obstrué. • Si ce code d'information subsiste, contactez un centre de service Samsung.
tC5	La résistance de la thermistance2 est très faible ou très élevé. • Vérifiez si le filtrtre à peluches est obstrué. • Vérifiez si le système d'áération est obstrué. • Si ce code d'information subsiste, contactez un centre de service Samsung.
dF	Interrupteur du hublot incorrect. • Contactez un centre de service Samsung.
3C	La carte de circuit imprimé doit être vérifiée. • Débranchez la prise et contactez le centre de dépannage Samsung.

Si un code d'information demeure affiché sur l'écran, communiquez avec un centre de réparation Samsung.

Francais58

Caracteristiques techniques

Tableau des symboles textiles

Les symboles suivants fournissant des conseils d'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent des symboles relatifs au séchage, au blanchiment, au repassage et au nettoyage à sec. L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Suívez les instructions sur l'étiquette d'entretien afin d'optimiser la durée de vie de votre linge et d'éviter des problèmes au lavage.

Cycle de lavage

	Normal
	Infroissable/Anti-plis/Anti-froissage
	Gentle/Décicat
	Lavage main

Température de l'eau

***	Chaud
**	Tiège
•	Froide

REMARQUE

Le tableau Température de l'eau repertorie les températures appropriées de l'eau de lavage pour divers articles. La plage de températures est comprise entre 106 et 126^ (41 et 52^ ) pour Chaude, entre 84 et 106^ (29 et 41^ ) pour Tiège et entre 61 et 84^ (16 et 29^ ) pour Froide. (La temperature de l'eau de lavage doit être d'au moins 61^ ( 16^ ) pour activer les agents nettoyants et obtenir un lavage efficace.)

Agent de blanchiment

Tout type (si nécessaire)

Agent de blanchiment non chloré (non décolorant) uniquement (si nécessaire)

Séchage en machine

Normal

○	Infroissable/Anti-plis/Anti-froissage
○	Gentle/Décicat

Consignes spéciales

Séchage sur corde/en suspension

Séchage sans essorage

Séchage à plat

Température

ˆˆ	Élevée
ˆˆ	Moyenne
ˆˆ	Basse
○	Toutes températures
ˆˆ	Sans chaleur/À l'air libre

Temperatures de repassage facile ou vapeur

Élevée	Elevée
Moyenne	Moyenne
Basse	Basse

Caracteristiques techniques

Symboles d'advertissement pour le lavage

	Ne pas laver
	Ne pas tordre
	Pas de chlorage
	Séchage en machine interdit
	Pas de vapeur (ajoutée au fer à repasser)
	Pas de repassage

Nettoyage à sec

○	Nettoyage à sec
⊗	Pas de nettoyage à sec
□	Séchage sur corde/en suspension
■	Séchage sans essorage
-	Séchage à plat

Protection de l'environnement

Cet apparéil a été fabriqué à partir de matériel aux recyclables. Si vous decide de lemettre au rebut,veuillez respecter les normes locales en matière de mise au rebut des déchets. Coupez le cordon d'alimentation de façon à ce que l' apparéil ne puisse pasetre raccordéaune source électrique.Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l' apparéil.

Fiche de specifications

Type Sèche-linge à chargement frontal
Capacité (en pieds cubes) 7/4
Pression d'eau (psi (kPa)) 20 à 116 (137 à 800)
Poids lb (kg) 119	0 (54,0)
Puisance de chauffe	Électrique (W) 5300
	À gaz (BTU/h) 20000
Consommation (W) 5400

Francais60

Garantie (CANADA)

SECHE-LINGESAMSUNG

GARANTIE LIMITEE A L'ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, tel que fourni et distribué par SAMSUNG ELECTRONICS CANADA, INC.

(SAMSUNG) et livre neuf, s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des pieces et de la main d'oeuvre pendant une période limite de :

• Un (1) an (pièces et main d'oeuvre)

Cette limite de garantie s'applique a compter de la date d'acquisition et couvre uniquement les produits achetés et utilisés au Canada.

Pour bénéficier de réparations dans le cadre de la presente garantie, l'acheteur doit contacter la société SAMSUNG afin qu'elle déterminne l'origine du problème et une procédure de réparation.

Les services de garantie peuvent etre pris en charge uniquement par un centre de service agrée SAMSUNG.

Lors de la remise d'un produit defectueux à SAMSUNG ou à un centre de service agree SAMSUNG, l'acheteur est tenu de presenter le coupon d'achat d'origine à la demande des interessés à titre de preuve d'achat.

SAMSUNG assurera un service de réparation gratuite à domicile pendant la période de garantie sujet à la disponibilité au Canada.

Le service à domicile n'est pas disponible pour toutes les zones.

Pour bénéficier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre personnel. Si ce service n'est pas disponible, SAMSUNG peut désir de prendre à sa charge le transport aller/retour du produit vers un centre de service agrée.

La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le remboursement du produit tel que stipulé dans les générantes conditions et procédera au remplacement ou au reconditionnement des pieces ou des produits si ces derniers s'avrent défectueux dans la limite de la période de garantie mentionnée précédément.

Toutes les pieces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être returnés à SAMSUNG.

La période de garantie qui s'applique aux pieces et produits replacés est la période restante de la garantie initiale ou une période de quatre-vingt-dix (90) jours ; dans tous les cas, la période la plus longue des deux périodes susmentionnées s'applique.

Garantie (CANADA)

La garantie limitée couvre les vices de fabrication relatifs aux materiaux et à la qualité d'exéciution survenus dans le cadre d'une utilisation normale et non commerciale du produit et ne s'applique pas aux causes suivantes, complenant, mais ne se limitant pas à : tout dommage survenant au cours de l'expédition, de la livraison et de l'installation ; toute utilisation de l'appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série efface ; tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par un accident, une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre catastrophe naturelle ; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services, de pieces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager leit appareil ou de nuire à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique incorrecte ; tout réglage effectué par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien et de respect de l'environnement couvertes ou prescrites dans leprésent carnet d'entretien ; tout démontage ou toute réinstallation de l'appareil ; tout problème resultant d'une prolifération d'insectes nuisibles.

Cette garantie limitée ne couvre pas les problèmes resultant d'un courant, d'une tension ou d'une alimentation électrique incorrects, ainsi que d'ampoules électriques, de fusibles ou de cablage domestiques inappropriés. Elle ne couvre pas non plus le coût des appeals au service d'assistance pour obtenir des instructions ou la réparation des erreurs d'installation.

SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans interruption.

SAUF EXCEPTION MENTIONNEE DANS LE PRESENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE GARANTIE EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREAÇON OU D'APTITUDE À UN USAGE PARTICULARIER.

AUCUNE GARANTIE, QU'ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE MORALE, NE POURRA ÉTRE CONSIDERÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG.

SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BENEFICES, DE MANQUE À GAGNER, D'INCAPACITE À REALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU D'AUTRES DOMMAGES SPEÇAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L'UTILISATION OU D'une MAUVAISE UTILISATION DE CET APPAREIL OU D'une INCAPACITÉ À UTILISER CET APPAREIL, QUE LÉ QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L'ASSERTION ET MÉME SI SAMSUNG A ETÉ AVISE DE L'EVENTUALITE DE TELS DOMMAGES. LES INDEMNITÉS FINANCIÈRES EXIGÉES AUPRÉS DE SAMSUNG NE POURRONT EN AUCUN CAS EXCÉDER LE PRIX D'ACHAT DE L'APPAREIL VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES INVOQUÉS.

SANS LIMITATION AUX DISPOSITIONS SUSDITES, L'ACHETEUR ASSUME TOUS LES RISQUES ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES ÉVENTUELLLES INFLIGÉS À L'ACHETEUR ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE ET AUX BIENS DE CELLE-CI RÉSULTANT DE L'UTILISATION OU DE LA MAUVAISE UTILISATION DE L'APPAREIL OU DE L'INCAPACITE À L'UTILISER.

CETTE GARANTIE LIMITEE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODUIT, N'EST PAS TRANSFERABLE ET ENONCE VOTURE RECOURS EXCLUSIF.

Francais62

Certaines provinces n'autorisent pas de limitations quant à la durée des garanties implicites ni l'exclusion ou la limitation de dommages accessoires ou indirects ; il se peut par conséquent que les limitations et exclusions énoncées ci-dessus ne s'appliquent pas à votre cas.

La presente garantie vous octroie des droits spécifiques, ainsi que d'autres variant d'une province à une autre.

Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :

Les visites des techniciens de maintenance destinées à expliquer les fonctions, la maintenance ou l'installation ne sont pas couvertes par la garantie.

Veuillez prendre contact avec voite centre d'appels Samsung, au numero indique ci-dessus, pour obtenir de l'aide sur l'un de ces problemes.

Le symbole Energy Star s'applique uniquement au modele DVE52B7650*.

Ce produit répond aux exigences ENERGY STAR avec le réglage d'usine par défaut « Normal + Eco dry (Séchage Éco) »

Si vous modifie le réglage d'usine par défaut ou activéz autres fonctions, la consommation d'énergie risque d'augmenter et de depasser les limites permettant de repondre aux exigences ENERGY STAR.

ENERGY STAR
