FOIRE AUX QUESTIONS - 31A NPSM RIDGID

Qu'est-ce que le RIDGID 31A NPSM?

Le RIDGID 31A NPSM est un outil spécialisé conçu pour les applications de plomberie, offrant une performance fiable dans le filetage de tuyaux.

Comment utiliser le RIDGID 31A NPSM?

Pour utiliser le RIDGID 31A NPSM, commencez par fixer le tuyau dans l'outil, assurez-vous qu'il est bien aligné, puis actionnez la manivelle pour commencer le filetage.

Quels types de tuyaux puis-je utiliser avec le RIDGID 31A NPSM?

Le RIDGID 31A NPSM est compatible avec des tuyaux en acier, en cuivre et en PVC, tant que les dimensions sont appropriées.

Que faire si l'outil ne filette pas correctement?

Si l'outil ne filette pas correctement, vérifiez que le tuyau est bien fixé et que l'outil est en bon état. Assurez-vous également que la lame de filetage est bien aiguisée.

Comment entretenir le RIDGID 31A NPSM?

Pour entretenir votre RIDGID 31A NPSM, nettoyez régulièrement les résidus de métal, lubrifiez les parties mobiles et vérifiez l'état de la lame de filetage.

Où puis-je acheter des pièces de rechange pour le RIDGID 31A NPSM?

Les pièces de rechange pour le RIDGID 31A NPSM peuvent être achetées auprès de distributeurs RIDGID, en ligne sur leur site officiel ou dans des magasins de bricolage.

Le RIDGID 31A NPSM est-il couvert par une garantie?

Oui, le RIDGID 31A NPSM est généralement couvert par une garantie limitée. Vérifiez les détails spécifiques de la garantie sur le site web de RIDGID.

Quel est le poids du RIDGID 31A NPSM?

Le RIDGID 31A NPSM pèse environ 3,6 kg, ce qui le rend facile à manipuler tout en offrant une robustesse lors de l'utilisation.

MODE D'EMPLOI 31A NPSM RIDGID

3. Alésez l’extrémité du tuyau afin d’en éliminer toutes

bavures laissées lors de sa coupe (Figure 2). Figure 2 – Alésage de l’extrémité du tuyau

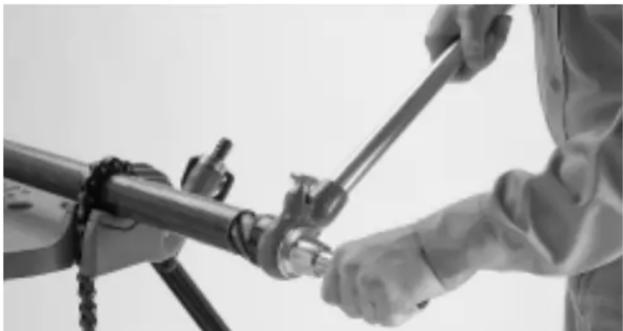

4. Sélectionnez la tête de filière qui correspond au

diamètre du tuyau et au pas de filetage voulu. Introduisez la filière dans la fileteuse. Enfilez le guide- tube qui se trouve à l’arrière de la fileteuse sur le tuyau, puis appuyez légèrement sur la tête de filière tout en rabattant le manche de la fileteuse pour entamer le filetage (Figure 3). Éliminez toutes traces d’huile ou de graisse du manche afin de pouvoir mieux contrôler l’outil. Figure 3 – Montage de la fileteuse sur le tuyau

5. Assurez-vous de l’engagement complet du mécan-

isme à cliquet avant d’appuyer sur le manche. beyond this point would make a straight or running thread.

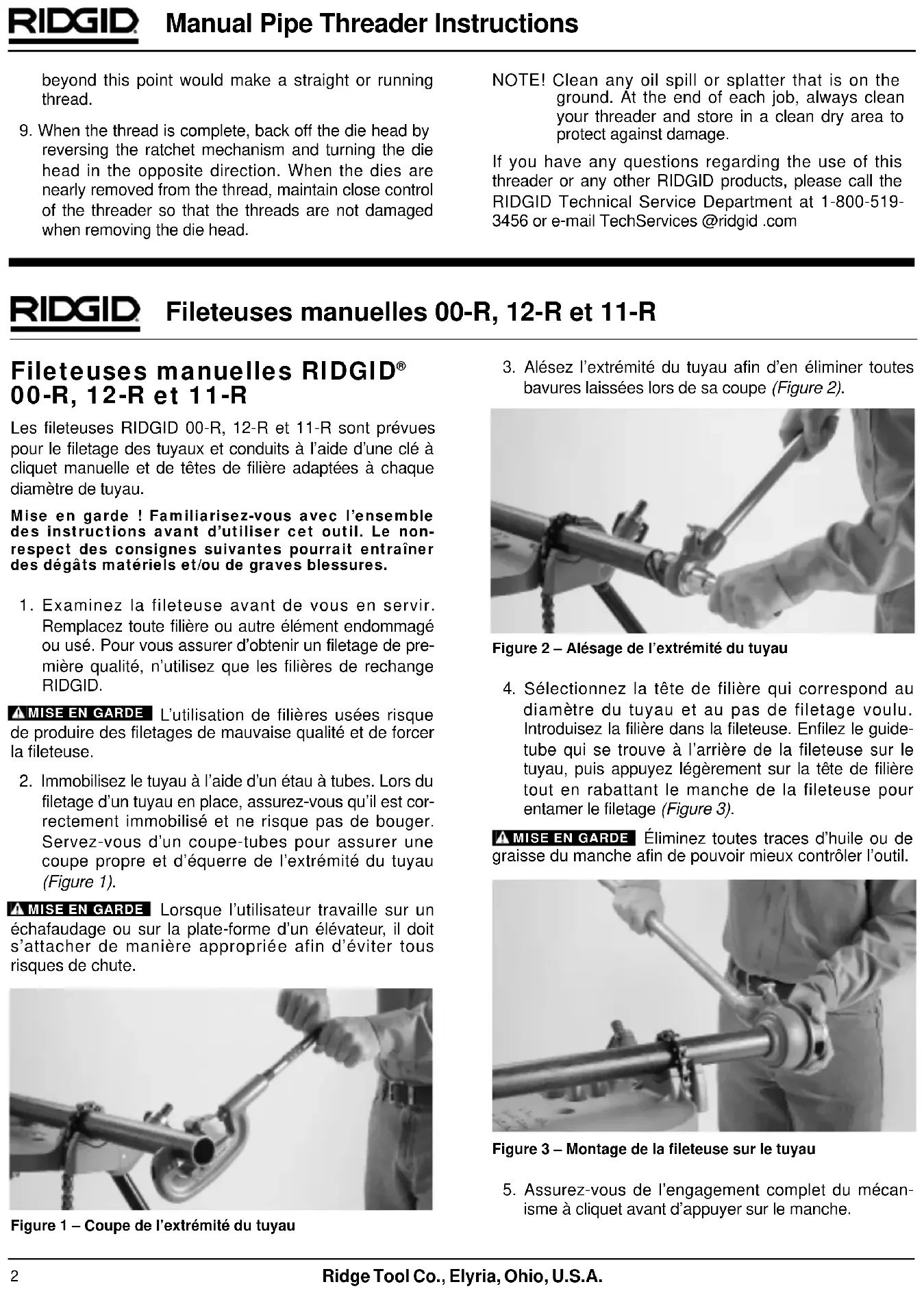

00-R, 12-R et 11-R Les fileteuses RIDGID 00-R, 12-R et 11-R sont prévues pour le filetage des tuyaux et conduits à l’aide d’une clé à cliquet manuelle et de têtes de filière adaptées à chaque diamètre de tuyau. Mise en garde ! Familiarisez-vous avec l’ensembledes instructions avant d’utiliser cet outil. Le non-respect des consignes suivantes pourrait entraînerdes dégâts matériels et/ou de graves blessures.

1. Examinez la fileteuse avant de vous en servir.

Remplacez toute filière ou autre élément endommagé ou usé. Pour vous assurer d’obtenir un filetage de pre- mière qualité, n’utilisez que les filières de rechange RIDGID. L’utilisation de filières usées risque de produire des filetages de mauvaise qualité et de forcer la fileteuse.

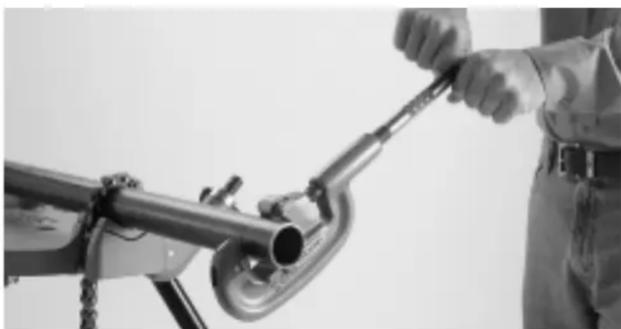

2. Immobilisez le tuyau à l’aide d’un étau à tubes. Lors du

filetage d’un tuyau en place, assurez-vous qu’il est cor- rectement immobilisé et ne risque pas de bouger. Servez-vous d’un coupe-tubes pour assurer une coupe propre et d’équerre de l’extrémité du tuyau (Figure 1). Lorsque l’utilisateur travaille sur un échafaudage ou sur la plate-forme d’un élévateur, il doit s’attacher de manière appropriée afin d’éviter tous risques de chute. Figure 1 – Coupe de l’extrémité du tuyauMISE EN GARDEMISE EN GARDEMISE EN GARDE NOTE! Clean any oil spill or splatter that is on the ground. At the end of each job, always clean your threader and store in a clean dry area to protect against damage. If you have any questions regarding the use of this threader or any other RIDGID products, please call the RIDGID Technical Service Department at 1-800-519- 3456 or e-mail TechServices @ridgid .com Fileteuses manuelles 00-R, 12-R et 11-R3

6. Lors du filetage manuel, le poids de votre corps doit

se trouver à l’aplomb du manche pour profiter au max- imum de l’effet de levier. Il est préférable d’utiliser votre poids que de travailler uniquement avec vos bras. Ne vous mettez pas en porte-à-faux. Maintenez une bonne assise et un bon équilibre afin de mieux contrôler l’outil. Ne jamais enfiler de tube ou autre rallonge sur le manche pour augmenter le couple. Cela pourrait provoquer de graves blessures corporelles.

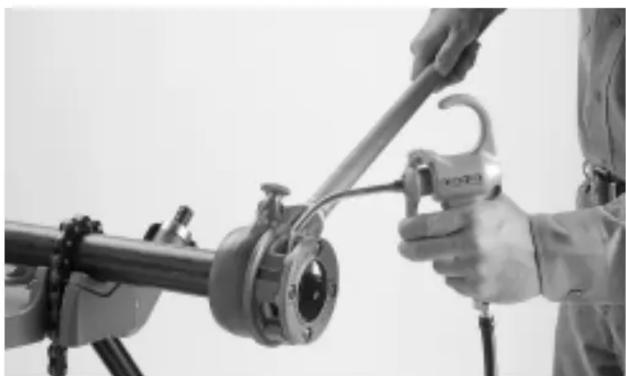

7. Lors du filetage, appliquez une quantité généreuse

d’huile de coupe RIDGID Thread Cutting Oil (Figure 4). L’utilisation d’une huile ordinaire ou d’une huile de coupe de mauvaise qualité risque non seulement de produire des filetages de mauvaise qualité et des fuites, mais aussi d’user les filières prématurément et de demander des efforts supplémentaires.

8. Arrêtez le filetage dès que l’extrémité du tuyau arrive

à fleur de l’extrémité de la filière. C’est alors que la longueur de filetage correspond à celle du raccord applicable. Aller au-delà produirait un filetage droit ou filetage sans fin. Ridge Tool Co., Elyria, Ohio, U.S.A. Fileteuses manuelles 00-R, 12-R et 11-R Figure 4 – Application de l’huile de coupe

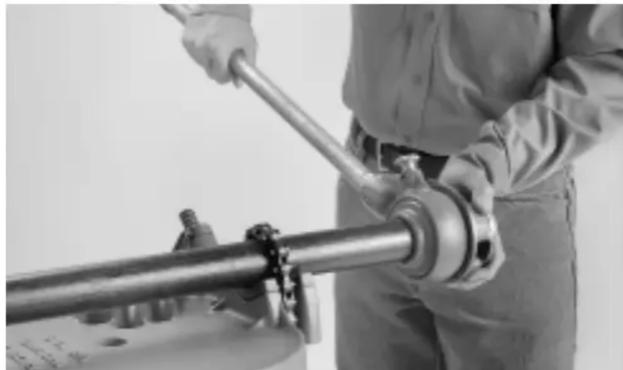

9. Une fois le filetage terminé, ramenez la fileteuse en

inversant le mécanisme à cliquet et en faisant tourner la tête de filière en direction opposée. Lorsque la filière arrive à l’extrémité du tuyau, faites attention que la file- teuse n’endommage pas l’entame du filetage lorsque la tête de filière est dégagée. NOTA ! Éliminez toutes traces ou éclaboussures d’huile au sol. Nettoyez systématiquement la fileteuse en fin de chantier et rangez-la dans un endroit propre, sec et hors danger. Veuillez adresser toutes questions éventuelles concernant l’utilisation de cette fileteuse ou de tout autre produit RIDGID aux services techniques RIDGID en composant le 1-800-519-3456, voire par courriel adressé à : [e-mail]
