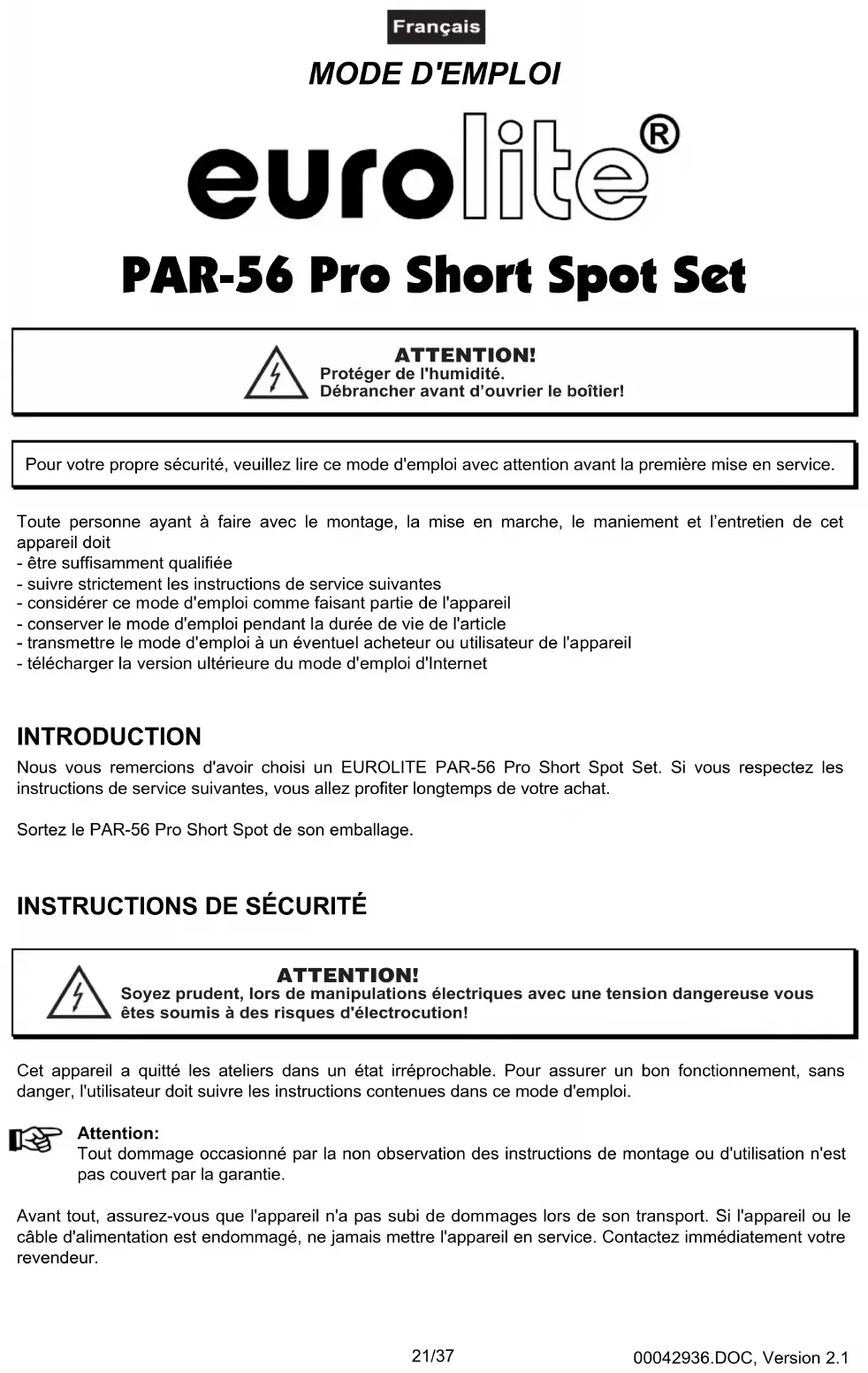

MODE D'EMPLOI PAR56 Eurolite
Montage par-dessus de la tête.... 25
Alimentation 27
MANIEMENT 27
NETTOYAGE ET MAINTENANCE 27
CARACTÉRISTIQUES TECHNIQUES 28
Ce mode d'emploi est conçu pour les n° d'art. / Este manual del usuario es válido para las referencias:
42000825, 42000826
Vous pouvez trouver la dernière version de ce mode d'emploi dans l'Internet sous:
Protéger de l'humidité. Débrancher avant d'ouvrir le boîtier!
Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service.
Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l'entretien de cet appareil doit
- être suffisamment qualifiée
- suivre strictement les instructions de service suivantes
- considérer ce mode d'emploi comme faisant partie de l'appareil
- conserver le mode d'emploi pendant la durée de vie de l'article
- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil
- télécharger la version ultérieure du mode d'emploi d'Internet
Nous vous remercions d'avoir choisi un EUROLITE PAR-56 Pro Short Spot Set. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.
Sortez le PAR-56 Pro Short Spot de son emballage.
Attention!
Soyez prudent, lors de manipulations électriques avec une tension dangereuse, vous êtes soumis à des risques d'électrocution!
Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.
Attention:
Tout dommage occasionné par la non-observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.
Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur.
L'appareil ne doit pas être mis en service lorsqu'il a été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service.
La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection. La tension et la fréquence doivent correspondre exactement à la plaque signalétique de l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la destruction de l'appareil et à des électrocutions mortelles.
Toujours connecter la fiche secteur en dernier. Il faut insérer la fiche secteur de manière non-violente. Faites attention à une position bien fixée de la fiche secteur.
Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors du travail avec des câbles secteur et des alimentations secteur. Ne touchez jamais ces parties avec des mains mouillées! Des mains mouillées peuvent avoir des électrocutions mortelles comme conséquence.
Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des consignes, des dommages du câble secteur, des feux ou des électrocutions mortelles peuvent en résulter.
L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir une longueur de câble vers l'appareil, sinon le câble peut être endommagé, ce qui peut mener à des électrocutions mortelles.
Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôlez l'appareil et les câbles d'alimentation régulièrement.
En cas d'utilisation de rallonges, il faut assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi valables pour des rallonges éventuellement utilisées.
Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être endommagés, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une disjonction de tous les pôles du côté secteur.
Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce qui peut mener à des électrocutions mortelles. Des encrassements plus importants dans l'appareil et sur l'extérieur de l'appareil ne devraient être enlevés que par un technicien compétent.
Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un soupçon sur le fait que même une quantité minime de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air élevée. Même si l'appareil apparemment fonctionne toujours, il doit être examiné par un technicien compétent, si par la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites peuvent causer des électrocutions mortelles.
Des objets étrangers ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces métalliques. Au cas où même des pièces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devraient entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent avoir des blessures mortelles comme conséquence.
Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil.
Attention: L'appareil produit des températures excessives!
Évitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.
RISQUE de MAL
Ne jamais regarder directement à la source de lumière, parce que des personnes sensibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)!
Tenir les enfants et les novices éloignés de l'appareil.
Ne jamais faire marcher sans surveillance.
Attention!
Il faut toujours être équipé de protection anti-éclats appropriée!
EMPLOI SELON les prescriptions
Cet appareil est un spot seulement prévu pour des utilisations professionnelles, p. ex. sur scènes, en discothèques, théâtres etc. Cet appareil doit seulement être connecté jusqu'à une tension alternative de 230 V, 50-60 Hz et a été conçu pour un usage dans des locaux clos.
Les effets lumineux ne sont pas conçus pour un usage continu. Accordez-leur une pause de temps à autre, cela prolongera leur durée de vie.
Éviter les secousses et l'emploi de force lors de l'installation ou l'utilisation de l'appareil.
Quand vous choisissez le lieu d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui.
L'appareil ne doit pas être utilisé ou stocké dans un environnement humide, dans lequel on doit s'attendre à des projections d'eau, de la pluie, de l'humidité ou du brouillard. L'humidité ou une humidité de l'air très élevée peut réduire l'isolation et mener à des électrocutions mortelles. Lors de l'utilisation de machines à fumée, il faut faire attention à ce que l'appareil ne soit jamais exposé directement au jet de fumée et qu'il soit mis en service au moins à 0,5 m de distance d'une machine de fumée. L'espace doit être saturé de fumée seulement assez pour qu'il ait encore une bonne vue d'au moins 10 m.
Il faut que la température ambiante soit entre -5° C et +45° C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple).
Lors d'une température ambiante de +45° C, l'humidité relative atmosphérique ne doit pas dépasser 50 %.
Cet appareil ne peut être mis en service qu'à une altitude entre -20 et 2000 m au-dessus du niveau de la mer.
N'utilisez pas l'appareil pendant un orage, puisqu'un survoltage pourrait détruire l'appareil. Lors d'un orage, séparez l'appareil du secteur avec tous les pôles (tirer la fiche secteur).
Le symbole Ⓐ---m ^¶ indique la distance minimale des objets illuminés. Ne jamais prendre une distance en dessous de 3 mètres entre la sortie de lumière et la surface à illuminer!
Cet appareil a seulement été conçu pour une installation grâce à la lyre de montage. Afin d'assurer une ventilation optimale, il est nécessaire de laisser un espace d'au moins 50 cm autour de l'appareil.
L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance.
Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service, faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée.
Il faut toujours fixer le projecteur et le porte-filtre avec une élingue de sécurité appropriée.
La température maximale ambiante \( T_{\mathrm{a}} = 45^{\circ}\mathrm{C} \) ne doit pas être dépassée.
N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes.
Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Assurez-vous que vous avez l'appareil dans l'état original.
Ne nettoyez pas l'appareil avec des produits de nettoyage trop puissants ou abrasifs. Utilisez un chiffon doux, humide.
Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil.
Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court-circuit, incendie, électrocution, explosion de lampe, chute etc.
APERÇU DES PARTIES
(1) Lierre de fixation (2) Trou pour l'élingue de sécurité (3) Tube (4) Porte-filtre (5) Câble de silicone (6) Vis de la lierre (7) Clapets de maintien
Installation
Installer/Remplacer la lampe
DANGER de MORT!
Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation!
Attention!
La lampe doit être remplacée lorsqu'elle a été endommagée ou déformée par la chaleur!
Avant le remplacement de l'ampoule, toujours laisser refroidir (environ 5 minutes) celle-ci et débrancher l'appareil.
Ne jamais manipuler l'ampoule directement avec les doigts. Veuillez respecter les instructions du fabricant.
Ne pas utiliser des ampoules d'une puissance supérieure, la température dégagée par celles-ci étant trop haute pour cet appareil. En cas de non-respect de cette consigne, la garantie n'est plus valable.
Pour l'installation, vous avez besoin d'une lampe PAR-56 avec une puissance max. de 500 W.
Procédure:
Pas 1: Réglez le porte-filtre. Pas 2: Réglez l'anneau de fixation en le pressant. Pas 3: Quand vous remplacez une lampe, retirez la lampe défectueuse avant et retirez la douille. Pas 4: Connectez la douille de lampe avec la lampe et mettez la lampe dans le boîtier. Pas 5: Fixez la lampe avec l'anneau de fixation. Pas 6: Refermez le porte-filtre.
Pour protéger les lampes, il est nécessaire de préchauffer les lampes. Régler votre préchauffage de filament à un niveau que le filament porte au rouge.
Rétirez le matériel d'emballage avant de mettre l'appareil sous tension!
Ne jamais mettre l'appareil sous tension sans avoir installé le porte-filtre.
DANGER de MORT!
Quand installer l'appareil, il faut considérer les instructions de EN 60598-2-17 et des normes nationales respectives! L'installation est à faire effectuer par un installateur agréé!
Les dispositifs de suspension du projecteur doivent être construits et conçus de telle manière qu'ils puissent supporter sa charge utile de 10 fois pour 1 heure sans déformation permanente nuisible.
L'installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de sécurité approprié. Cette deuxième suspension doit être conçue et installée de telle manière qu'en cas de défaut de la suspension principale aucune partie de l'installation ne puisse tomber.
Pendant le montage, l'adaptation et le démontage, la présence inutile dans le secteur de surface de mouvement, sur des ponts d'illumination, sous des places de travail surélevées ainsi que près d'autres aires de danger est interdite.
L'entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées par des experts.
au moins tous les quatre ans par un expert au cadre de l'épreuve de réception.
L'entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins une fois par an par une personne compétente.
Procédure:
Dans le cas idéal, le projecteur devrait être installé en dehors du secteur de présence de personnes.
IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D'EXPERIENCE. Ceci comprend (mais n'est pas limitée seulement) des calculs pour la définition de la capacité de charge, le matériel d'installation utilisé et des inspections de sécurité régulières du matériel utilisé et du projecteur. N'essayez jamais de procéder à une installation vous-même, si vous ne disposez pas d'une telle qualification, mais demandez à un installateur professionnel. Des installations incorrectes peuvent causer des blessures et/ou l'endommagement de propriété.
Il faut installer le projecteur hors de portée du public.
Si le projecteur doit être décroché du plafond ou de poutres élevées, il faut toujours utiliser des systèmes de traverses pour les travaux. Ne jamais installer le projecteur de manière qu'il puisse osciller librement dans l'espace.
Attention: En tombant, les projecteurs peuvent causer des blessures considérables! En cas de doutes concernant la sécurité d'une forme d'installation possible, NE PAS installer le projecteur!
Assurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre du projecteur.
DANGER d'incendie!
Assurez-vous lors du montage qu'il n'y ait pas de matériau facilement inflammable en contact avec le boîtier (distance minimale 0,5 m) !
Fixez le projecteur par la lyre de fixation via un crochet approprié à votre système de traverse.
Toujours assurer le projecteur avec une élingue de sécurité.
Vous ne devez utiliser que des élingues de sécurité conformément à DIN 56927, des maillons de raccordement rapide conformément à DIN 56926, des manilles conformément à DIN EN 1677-1 et des BGV C1 carabines. Basé sur les derniers règlements concernant la sécurité des travailleurs (p. ex. BGV C1, BGI 810-3), les élingues de sécurité, les maillons de raccordement rapide, les manilles et les carabines doivent être suffisamment dimensionnés et correctement appliqués.
Notez, s'il vous plaît, que lors du montage par-dessus de la tête dans le domaine public et commercial, il faut respecter une abondance de règlements qui ne peuvent être mentionnés ici que par extraits. L'opérateur est responsable de se procurer lui-même les règlements de sécurité en vigueur et de les observer!
Le fabricant n'est pas responsable des dégâts causés par des installations incorrectes et des préventions de sécurité insuffisantes!
Accrochez l’élingue de sécurité dans le trou d’élingue dans la lyre de fixation et le trussing ou un point de fixation stable. Accrochez le fil à maillon de connection fileté et serrez bien le vis de sécurité.
La distance de chute maximale est de 20 cm.
Une élingue de sécurité déjà utilisée ou défectueuse doit ne jamais être réutilisée.
Le projecteur ne doit pas être utilisé dans un angle de projection différent de celui indiqué. Veillez à maintenir l'angle dans les limites conseillées suivantes:


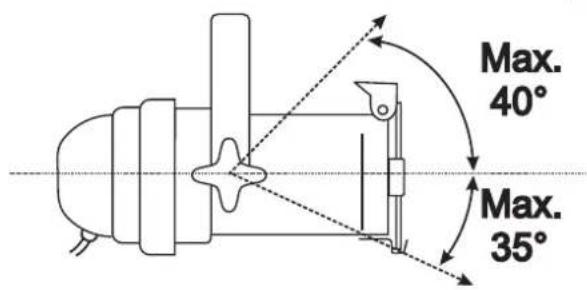

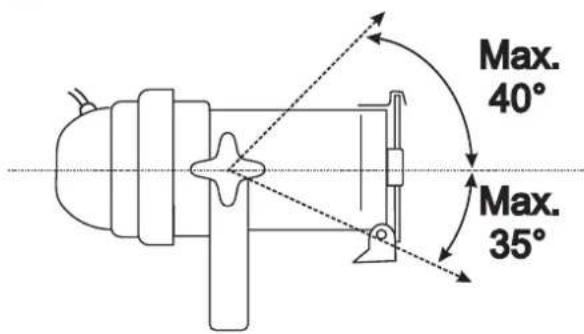

Max. 40° Max. 35°
DANGER de MORT!
Avant la première mise en marche, l'installation doit être contrôlée par un organisme agréé!
Alimentation
Branchez l'appareil avec la fiche au secteur.
L'occupation des câbles de connexion est :
| Câble Pin International | |
| Brun Phase L | |
| Bleu Neutre N | |
| Jaune/Vert Terre |  |
La terre doit être connectée!
Quand vous connectez l'appareil directement au secteur local, vous devez installer un interrupteur du secteur avec une ouverture de 3 mm au minimum sur chaque pôle.
Cet appareil doit seulement être connecté avec une installation électrique correspondant aux réglementations IEC. L'installation doit être équipée avec un disjoncteur à courant de défaut (RCD) avec un courant différentiel résiduel de 30 mA.
Maniement
Dès que vous les brancherez au secteur, vous pouvez contrôler les spots avec votre contrôleur de lumière.
Nettoyage et maintenance
tous les quatre ans par un expert au cadre de l'épreuve de réception.
L'entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins une fois par an par une personne compétente.
Entre autres, il faut respecter particulièrement les points suivants :
1) Toutes les vis avec lesquelles l'appareil ou des parties de l'appareil sont montés, doivent être fixément serrées et ne doivent pas être corrodées. 2) Au boîtier, aux fixations et au lieu de montage (plafond, fixations pour une installation sur un niveau moins élevé, traverse) aucune déformation ne doit être visible.
3) Les lignes de raccord électriques ne doivent avoir aucun endommagement, vétusté de matériel (par ex. des lignes poreuses) ou des dépôts. D'autres régulations adaptées au lieu d'utilisation respectif et à l'utilisation, seront respectées par l'installateur compétent et des défauts de sécurité seront éliminés.
Toujours débrancher avant de procéder à l'entretien!
L'appareil doit être nettoyé régulièrement (poussière etc.). Pour le nettoyage, utilisez un torchon non pelucheux humide. N'utiliser en aucun cas de l'alcool ou des détergents pour le nettoyage.
Nettoyer l'intérieur du projecteur au moins une fois par an avec un aspirateur ou une lame d'air.
L'intérieur de l'appareil ne contient pas de parties nécessitant un entretien sauf la lampe. L'entretien et les réparations doivent être effectués uniquement par du personnel de service compétent!
Veuillez faire attention aux instructions sous "Installer/Remplacer la lampe".
Si des pièces de rechange sont nécessaires, toujours utiliser des pièces d'origine.
Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agréé pour éviter des dangers.
Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.
Caractéristiques techniques
| Alimentation: max. 230 V AC, 50-60 Hz ~ | |
| Puissance de rendement: max. 500 W | |
| Lampe: max. 230 V/500 W PAR-56 | |
| Maximale température ambiante T_a : | 4 5 |
| Maximale température du boîtier (à l'équilibre) T_B : 240°C | |
| Distance minimum aux surfaces enflammables: 0,5 m | |
| Distance minimum à l'objet illuminé: 3 m | |
| Dimensions (LxlxH): 260 x 235 x 220 mm | |
| Poids: 1 kg | |
| Accessoires inclus en livraison: N° d'art. | |
| OMNILUX PAR-56 230V/300W MFL 2000h T 88 | 125106 |
| Set de gélatines 19x19cm, 4 couleurs | 9410027A |
| Accessoires optionals: | N° d'art. |
| EUROLITE TH-90 crochet p.tube dia. 50mm | 58000720 |
| Elingue 40cm x 3mm jusqu'à 10kg | 58010120 |
| Elingue 90cm x 3mm jusqu'à 10kg | 58010130 |
| Elingue 140cm x 3mm jusqu'à 10kg | 58010135 |
| Fiche européenne, PVC noire | 3023610A |
| Lampes de rechange: | N° d'art. |
| OMNILUX PAR-56 230V/300W NSP 2000h H | 88125005 |
| OMNILUX PAR-56 230V/300W NSP 2000h T | 88125006 |
| GE PAR-56 230V/300W NSP 2000h | 88125000 |
| GE PAR-56 230V/300W MFL 2000h | 88125100 |
| OMNILUX PAR-56 230V/300W MFL 2000h H | 88125105 |
| OMNILUX PAR-56 230V/300W MFL 2000h T | 88125106 |
| GE PAR-56 230V/300W WFL 2000h | 88125200 |
| OMNILUX PAR-56 230V/300W WFL 2000h H | 88125205 |
| OMNILUX PAR-56 230V/300W WFL 2000h T 88125206 | |
| OMNILUX PAR-56 230V/500W NSP 2000h H | 88126005 |
| OMNILUX PAR-56 230V/500W NSP 2000h T | 88126006 |
| OMNILUX PAR-56 230V/500W MFL 2000h H | 88126105 |
| OMNILUX PAR-56 230V/500W MFL 2000h T | 88126106 |
| OMNILUX PAR-56 230V/500W WFL 2000h H | 88126205 |
| OMNILUX PAR-56 230V/500W WFL 2000h T | 88126206 |
Attention! Les données imprimées dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. 21.10.2010 ©
eurolite® GERMANY
