AM 200 - Haut-parleur HECO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur HECO AM 200, puissance nominale : 100 W, impédance : 8 ohms, réponse en fréquence : 40 Hz - 25 kHz, sensibilité : 88 dB.
Utilisation	Idéal pour une utilisation domestique, compatible avec les systèmes audio stéréo et home cinéma.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les grilles avec un chiffon doux, éviter l'exposition à l'humidité.
Sécurité	Utiliser uniquement avec un amplificateur compatible, éviter les surcharges pour prévenir les dommages.
Informations générales	Fabrication de qualité allemande, garantie de 2 ans, design élégant et moderne.

FOIRE AUX QUESTIONS - AM 200 HECO

Comment connecter le HECO AM 200 à mon appareil audio ?

Utilisez un câble audio RCA pour connecter le HECO AM 200 à votre appareil audio. Branchez le câble dans les entrées RCA situées à l'arrière du haut-parleur.

Quels sont les réglages recommandés pour optimiser le son du HECO AM 200 ?

Pour un son optimal, réglez le niveau des basses et des aigus selon votre préférence. Il est conseillé de commencer avec les réglages à zéro et d'ajuster progressivement.

Le HECO AM 200 peut-il être utilisé à l'extérieur ?

Il est recommandé d'utiliser le HECO AM 200 dans un environnement intérieur pour éviter d'endommager les composants électroniques avec l'humidité et les intempéries.

Que faire si le son du HECO AM 200 est faible ou distordu ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont bien fixés. Testez également avec un autre appareil audio pour identifier si le problème vient de la source.

Comment nettoyer le HECO AM 200 ?

Utilisez un chiffon doux et sec pour nettoyer la surface du haut-parleur. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Quelle est la garantie du HECO AM 200 ?

Le HECO AM 200 est généralement accompagné d'une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Puis-je utiliser le HECO AM 200 avec un récepteur Bluetooth ?

Oui, vous pouvez utiliser un récepteur Bluetooth connecté via les entrées RCA pour diffuser du son sans fil vers le HECO AM 200.

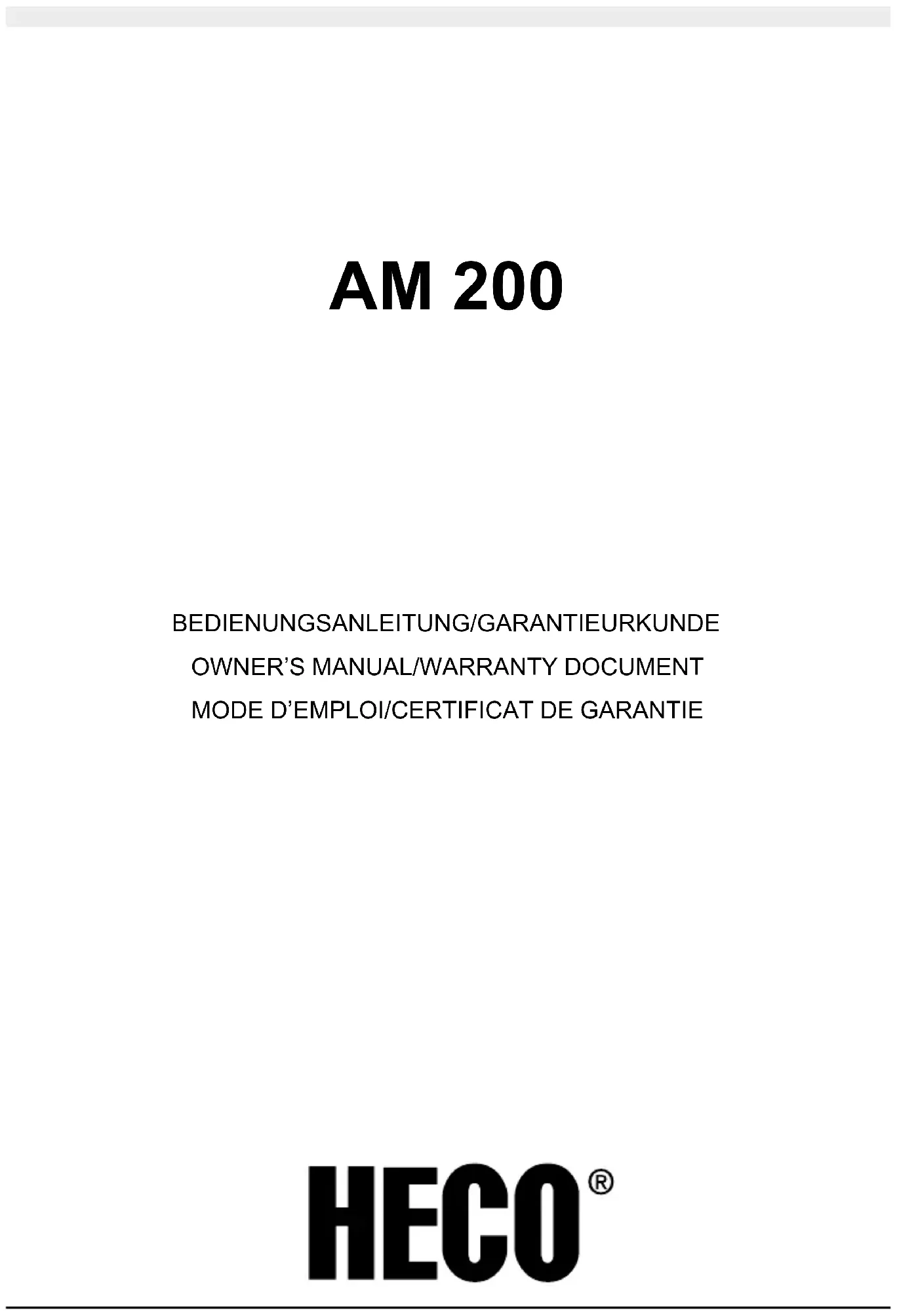

MODE D'EMPLOI AM 200 HECO

Très cher client, Félicitations: vous venez d’acquérir de nouvelles enceintes d’excellente qualité et nous vous remercions d’avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet une réputation mondiale. Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

À PROPOS DE DOLBY ATMOS

Dolby Atmos est un nouveau standard audio pour le cinéma et le Home Cinema. Atmos apporte une troisième dimension au paysage sonore en plaçant des canaux en hauteur. Ces canaux en hauteur sont répartis sur des haut-parleurs supplémentaires séparés comme le HECO AM 200 ou sur des haut-parleurs avant et arrière complémentaires. Afin de garantir une répartition régulière du champ sonore en hauteur et que l’oreille ne puisse le situer, les haut-parleurs complémentaires émettent leur son vers le plafond. La réflexion du son atteint les auditeurs, provoquant ainsi une impression de trois dimensions acoustiques. Il est également possible d’utiliser des haut-parleurs de plafond On-Wall ou In-Wall pour la répartition des canaux en hauteur. Toutefois, cela entraîne des frais d’installation et de câblage importants. C’est pourquoi les enceintes complémentaires certifiées Atmos offrent une solution pratique et simple afin de compléter un ensemble de haut-parleurs multicanaux avec des canaux Atmos. Veuillez prendre en compte que pour bénéficier des caractéristiques uniques de Dolby Atmos, la source (Bluray p. ex.) et l’électronique (ampli AV p. ex.) doivent être compatibles avec la norme audio Dolby Atmos. INSTALLATION Veuillez avant tout vérifier que les dimensions de la face supérieure de votre haut-parleur sont suffisantes pour y placer le HECO AM 200. Vous avez besoin d’une surface d’environ 150 x 220 mm. Pour un positionnement sûr, les quatre pieds du haut-parleur complémentaire doivent reposer sur le haut-parleur avant. Installez l’HECO AM 200 sur le dessus de votre haut-parleur avant de manière à ce que leur champ sonore soit dirigé vers la pièce (voir image 2). Si c’est impossible ou non souhaité, installez l’AM 200 le plus près possible de la surface supérieure du haut-parleur avant, sur une étagère par exemple. Pour cela, veillez à ce qu’il n’y ait aucun obstacle susceptible d’absorber ou de réfléchir les sons entre le plafond et le haut-parleur coaxial. C’est indispensable afin de garantir la réflexion acoustique souhaitée sur le plafond. Si vous installez quatre HECO AM 200, placez la paire de haut-parleurs arrière au-dessus de votre haut- parleur Rear. Si ce n’est pas possible (si le haut-parleur Rear est trop en hauteur p. ex.), placez le haut- parleur Atmos juste en dessous, à la même hauteur que les AM 200 avant. Les enceintes doivent être dirigées vers la pièce. Veillez également à respecter les recommandations d’installation pour éviter tout obstacle à la répartition du son. La distance latérale entre le haut-parleur et les murs ou toute autre surface délimitant la pièce doit être de 10 cm.

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d’utiliser des câbles ayant une section d’au moins 2,5 mm² pour des longueurs inférieures à 3 m et d’au moins 4 mm² pour des longueurs supérieures à 3 m. Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur. Dénudez l’isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis (fig. 1). Des câbles de haut-parleur avec des fiches bananes (4 mm) conformes aux standards CE ou des broches peuvent8 être utilisés. IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant. Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez- vous que les vis des bornes sont bien serrées et qu’aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur! ENTRETIEN Nettoyez les surfaces laquées avec un produit d‘entretien ménager doux, et n‘utilisez surtout pas un vernis pour meuble ou similaire.

COMMENT ÉVITER D’ENDOMMAGER VOS ENCEINTES

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie de l’amplificateur est „linéaire“. Si vous poussez les commandes de graves et d’aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes! Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n’est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D’autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d’autre. Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes. EN GÉNÉRAL ... Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu’à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux. SPECIFICATIONS TECHNIQUES Configuration : 2 voies fermées Puissance nominale : 40 / 100 watts Impédance : 6 ohms Bande passante : 50 – 35 000 Hz Puissance recommandée en sortie de l’amplificateur: 20 – 100 watts Efficacité (1W/ 1m) : 88 dB Dimensions (L x H x P) : 160 x 141 x 321 mm

1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l’échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.

4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • la carte de contrôle dûment remplie soit jointe, • le bon d’achat soit joint. 5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

• Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.Garantiekarte Warranty Card Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers/StempelName and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land/Country Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt! Kaufdatum/buying dateLise-Meitner-Str. 9 • D-50259 Pulheim • Germany Tel. [phone] / 807 - 0 • Fax [phone] / 807 - 399 Internet: http://www.heco-audio.de
