Type de produit	Réfrigérateur encastrable
Marque	Viking
Modèle	MVFI7240WLSS
Série	Série 7
Largeur	91,4 cm (36 po)
Hauteur	213,4 à 216,3 cm (84 à 85-3/16 po)
Profondeur	63,5 cm (25 po)
Alimentation électrique	120 V, 60 Hz, prise séparée
Fonction principale	Refroidissement avec système de chauffage anti-condensation intégré
Fonction supplémentaire	Compatible avec kit d'assemblage multiple CKVBI pour installation jumelée
Entretien	Nettoyer les surfaces avec un chiffon doux et un détergent doux ; vérifier régulièrement les joints de porte
Sécurité	Système anti-basculement avec support à 12 trous ; nécessite deux personnes pour l'installation
Installation	Encastrable, avec pieds de nivellement et roulettes ; fixation à l'encadrement via tiges latérales
Pièces détachées fournies	Kit d'assemblage CKVBI : chauffage, supports de tige centrale, tige centrale, plaques de liaison, attaches
Pays de fabrication	États-Unis
Garantie	Consultez le manuel ou le site Viking Range

FOIRE AUX QUESTIONS - MVFI7240WLSS VIKING

Quelles sont les dimensions de découpe nécessaires pour l'installation ?

Pour un seul réfrigérateur, la largeur de l'encadrement est de 36 po (91,4 cm), la hauteur de 84 po à 85-3/16 po (213,4 à 216,3 cm) et la profondeur de 25 po (63,5 cm). Les trois premiers pouces intérieurs doivent avoir une finition identique à celle de l'extérieur.

Comment activer le chauffage anti-condensation ?

Une fois l'installation terminée, sur le panneau de commande de l'unité de droite, appuyez sur les touches fléchées VAC et UP pendant 5 secondes. Un bip d'alarme confirmera l'activation.

Puis-je installer deux réfrigérateurs côte à côte ?

Oui, le modèle est compatible avec le kit d'assemblage multiple CKVBI. Les instructions détaillées sont fournies dans le manuel d'installation. Assurez-vous d'utiliser les plaques de liaison et la tige centrale fournies.

Comment niveler l'appareil ?

Utilisez les pieds de nivellement situés en bas. Pour une installation jumelée, faites seulement 4 tours à la fois avec un cliquet à main pour soulever progressivement les unités ensemble. Vérifiez le niveau avec un niveau à bulle.

Que faire si l'appareil bascule ?

Le système anti-basculement doit être installé correctement. Utilisez au moins 4 attaches sur les 12 trous du support, adaptées au matériau du mur (vis à bois pour le bois, ancrages pour maçonnerie). Maintenez les portes fermées jusqu'à la sécurisation complète.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez les aliments et les clayettes. Nettoyez les surfaces avec un chiffon doux imbibé d'eau savonneuse (détergent doux). Rincez et séchez. Évitez les nettoyants abrasifs.

Où trouver le guide d'installation complet ?

Le guide d'installation est inclus avec l'appareil au format PDF. Vous pouvez le télécharger sur notice-facile.com ou consulter le site vikingrange.com.

Quelle est la profondeur de l'appareil ?

La profondeur est de 25 po (63,5 cm), ce qui permet une installation encastrée standard.

L'appareil nécessite-t-il une alimentation en eau ?

Oui, chaque unité doit être raccordée à l'alimentation en eau. Utilisez des raccordements séparés pour chaque appareil lors d'une installation jumelée.

Comment remplacer la tige latérale magnétique ?

Après avoir fixé l'appareil à l'encadrement, insérez la tige latérale magnétique inoxydable en la faisant glisser en place. Référez-vous au guide d'installation pour les étapes précises.

MODE D'EMPLOI MVFI7240WLSS VIKING

Guide d'installation

SÉRIE 7

Kit d'assemblage de plusieurs appareils de réfrigération

CKVBI

Table des matières

REMARQUE: ces instructions contiennent des renseignements sur l'assemblage de plusieurs appareils de réfrigération série 7. Pour plus de renseignements sur les dimensions, les spécificités et l'installation individuelles des appareils, veuillez vous référer aux guides d'installation fournis avec ces derniers.

Éléments fournis 2

Outils nécessaires 2

Dimensions de l'encadrement 3

Spécificités 4

Système anti-basculement 7

Préparation des appareils à l'installation 8

Installation 10

Avertissement

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entraîner la mort ou de graves blessures.

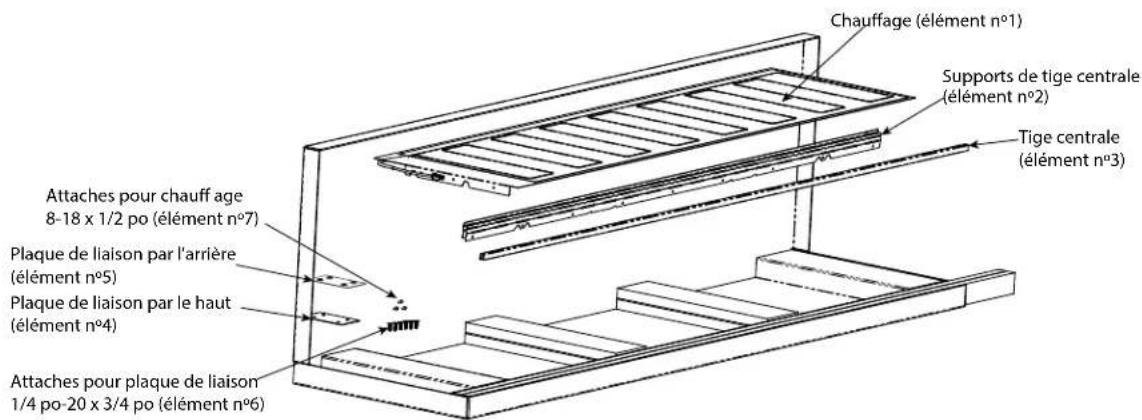

Éléments fournis

Chauff age (1)

Supports de tige centrale (2)

Tige centrale (1)

Plaque de liaison par le haut (1)

Plaque de liaison par l'arrière (1)

Attaches pour plaque de liaison 1/4 po-20 x 3/4 po (6)

Attaches pour chauffage 8 - 18× 1 / 2 po (3)

Outils nécessaires

Perceuse

Forets 3 po Phillips (PH2), Torx (T15 & T20)

Douilles hexagonales 1/4 po et 5/16 po

Maillet en caoutchouc

Clé 3/8 po

Clé Allen 1/8 po

Dimensions de découpe

*Remarque : pour tous les modèles, les trois premiers pouces de l'intérieur de l'encadrement doivent avoir une finition identique à celle de l'extérieur de l'encadrement.

Pour obtenir les dimensions individuelles des appareils, veuillez vous référer aux guides d'installation fournis avec ceux-ci.

Le tableau ci-dessous répertorie les combinaisons les plus fréquentes.

Option de combinaison (largeur des modèles)	Largeur de l'encadrement	Hauteur de l'encadrement (dimension unique)	Profonteur de l'encadrement (dimension unique)
18 po / 18 po 36 po	(91,4 cm)	84 po (213,4 cm) min. 85-3/16 po (216,3 cm) max.	25 po (63,5 cm)
Modèles 18 po / 24 po	42 po (106,7 cm)
Modèles 18 po / 30 po	48 po (121,9 cm)
Modèles 18 po / 36 po	54 po (137,2 cm)
Modèles 24 po / 24 po	48 po (121,9 cm)
Modèles 24 po / 30 po	54 po (137,2 cm)
Modèles 24 po / 36 po	60 po (152,4 cm)
Modèles 30 po / 30 po	60 po (152,4 cm)
Modèles 30 po / 36 po	66 po (167,6 cm)
Modèles 36 po / 36 po	72 po (182,9 cm)

Pour avoir une idée de la largeur de l'encadrement nécessaire dans le cas de l'installation de plusieurs appareils, additionnez les largeurs des appareils à assembler.

Par exemple : 18 po + 24 po + 24 po = 66 po

Système anti-basculement

Le support anti-basculement dispose de 12 trous. Au moins 4 de ces 12 trous doivent être utilisés.

REMARQUE: le nombre d'attaches doit être adapté à la charge afin d'écarter tout risque de basculement.

Par exemple : utilisez des vis à bois pour les murs et des clous ou des ancrages de maçonnerie si l'installation se fait sur de la pierre, de la brique ou du béton.

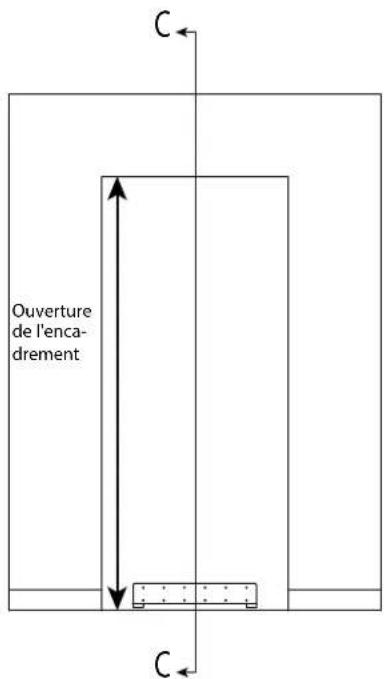

Le support anti-basculement doit être centré horizontalement dans l'encadrement.

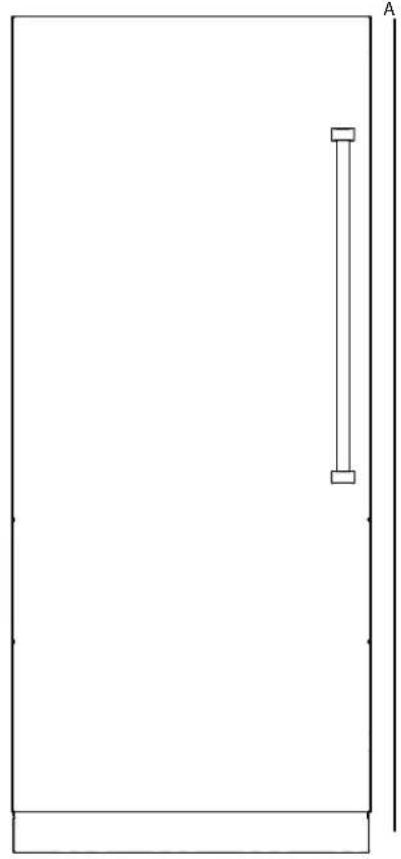

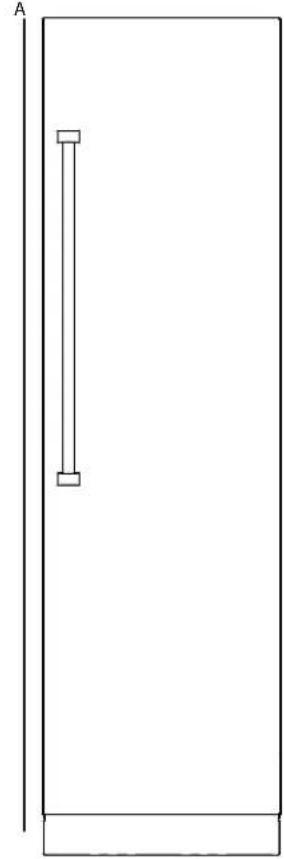

Dimension A = Ouverture de l'encadrement moins la hauteur du réfrigerateur + 1-1/4 po (3,2 cm)

Ex: Hauteur de l'encadrement 85 po

Hauteur minimum du réfrigerateur (sur roulettes) : 83 15/16 po

$$ A = 8 5 \mathrm {p o} - 8 3 - 1 5 / 1 6 \mathrm {p o} + 1 - 1 / 4 \mathrm {p o} = 2 - 5 / 1 6 \mathrm {p o} $$

Préparation des unités pour l'installation

Avant de retirer les appareils de leur socle, retirez les tiges latérales de chaque appareil et installez les supports de tige centrale ainsi que le chauffage de liaison (étapes 1 à 4). Assurez-vous que les appareils sont bien étanchés et débranchés.

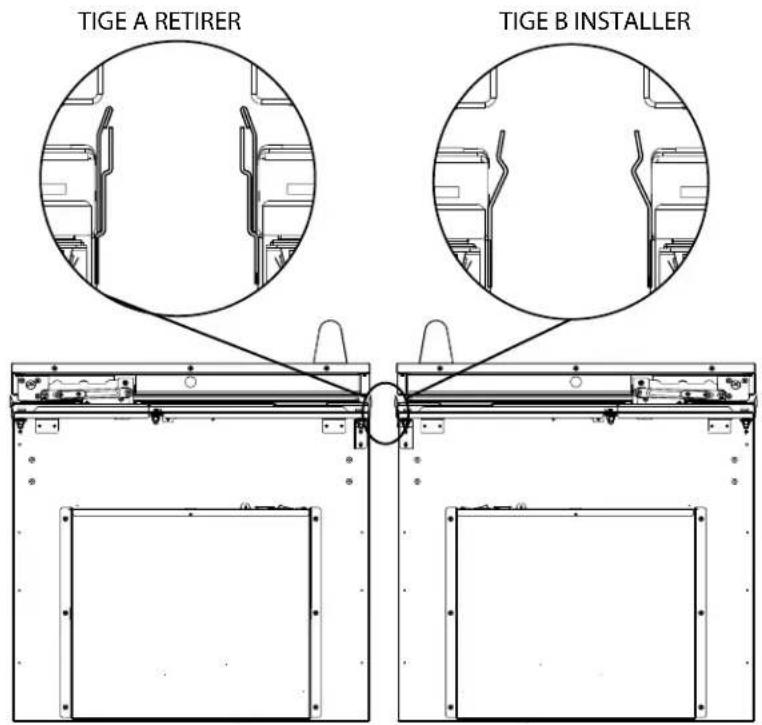

1. Retirez les tiges du montant des appareils sur les côtés où ils seront en contact (TIGE A). Laissez la tige sur les côtés qui seront en contact avec l'encadrement. Conservez les vis ainsi retirées pour fixer la tige centrale à l'étape 2.

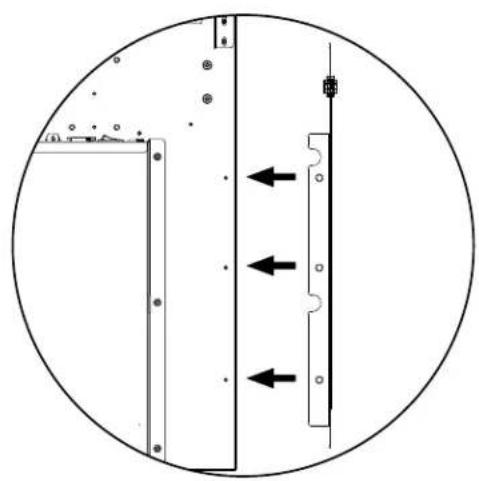

1. Fixez les supports de tige centrale (élément n° 2) (TIGE B) en utilisant les trous libérés par les tiges latérales.

Préparation des unités pour l'installation

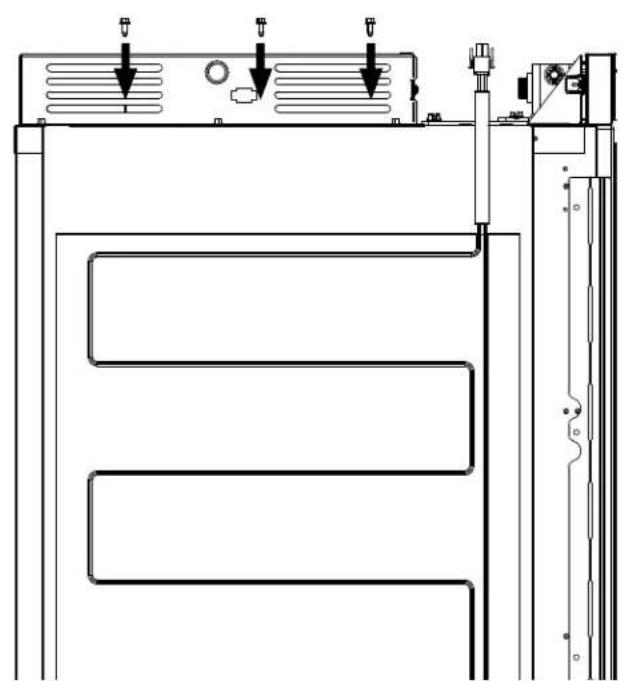

1. Fixez le chauffage (élément n^0 1) aux trois trous en haut de l'appareil de croite à l'aide des attaches 8 - 18 × 1 / 2 po (élément n^0 7) fournies.

1. Branchez le chauffage à l'appareil de droite en utilisant la prise située à côté de l'interrupteur marche/arrêt.

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entraîner la mort ou de graves blessures.

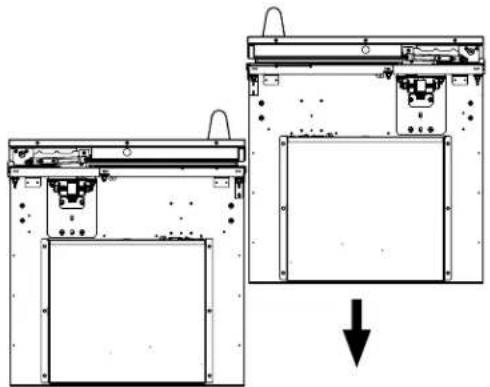

1. Retirez les appareils de leur socle et positionnez-les à l'extérieur de l'encadrement de manière à pouvoir installer les plaques de liaison par le haut (élément n° 4). En cas d'installation sur une surface irrégulière, utilisez les pieds de nivellement pour ajuster la hauteur des appareils de façon à ce qu'ils soient au même niveau.

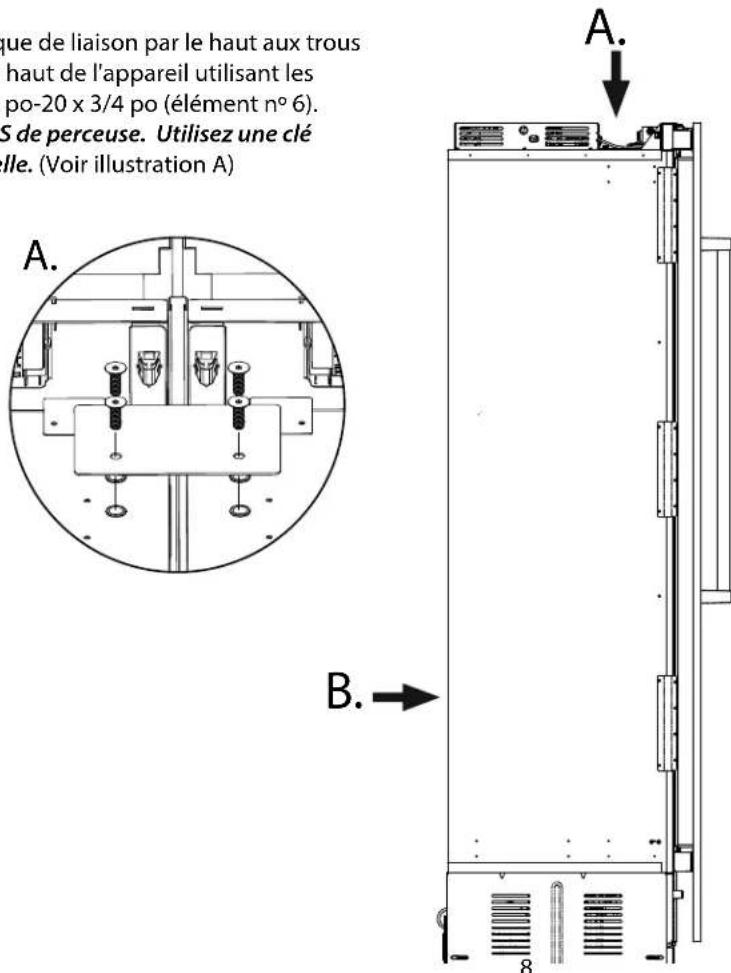

1. z PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration A)
2. Fixez la plaque de liaison par l'arrière (élément n^0 5) aux trous fi letés derrière les apparciels à l'aide des attaches 1/4 po-20 x 3/4 po (élément n^0 6). N'utilise PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration B) Fixez l'achement le support en le faisant pivoter. Si vous serrez les vis, le support se piera et provoquera un désignement de l'arrière des unités.

Remarque: * Si une ou les deux unités ont (4) trous de vis, fixez-les à l'aide des deux trous du haut.

Installation

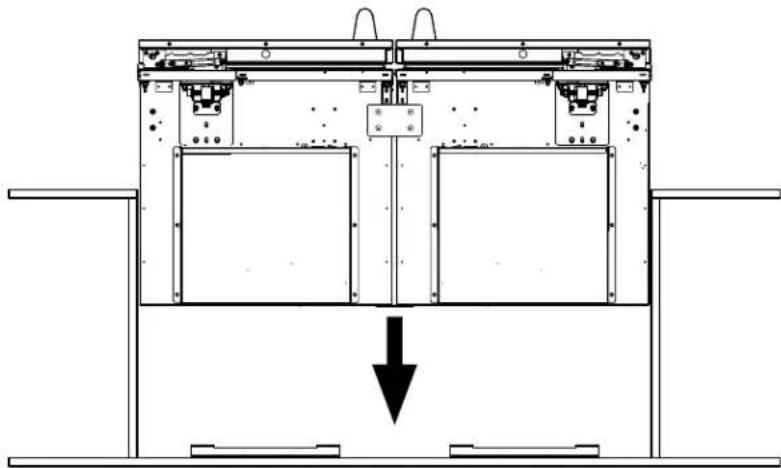

1. Dans le cas où les pieds de nivellement seraient déteriorés, réduisez la hauteur des appareils de façon à ce qu'ils reposent sur leurs roulettes. Branchez l'alimentation électrique et enroulez les unités connectées dans la découpe du meuble. Les appareils doivent être branchés dans des prises électriques séparées. Raccordez l'alimentation d'eau à chaque unité.

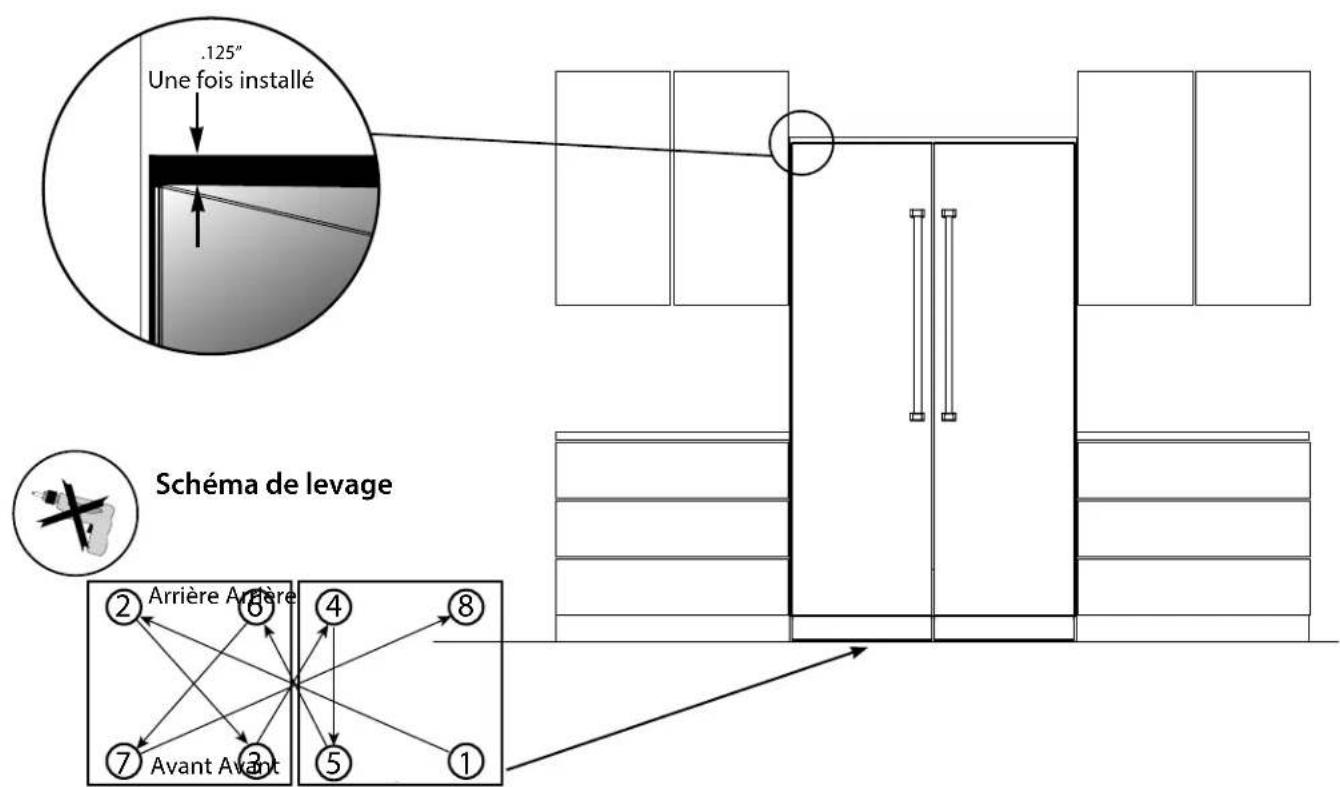

1. Surélevez les appareils à la hauteur désirée à l'aide des pieds de nivellement et enclenchez le support anti-basculement. N'UTILISEZ PAS DE PERCEUSE- (reportez-vous au schéma de modulo de levage ci-dessous pour vous assurer que les unités sont progressivement levées ensemble.) IMPORTANT ** - Faites seulement 4 tours à la fois avec le cliquet à main. Fixez les appareils à l'encadrement en utilisant les tiges latérales et les attaches fournies avec les appareils. Une fois les appareils fixés, installez la tige latérale magnétique inoxydable. (Référez-vous au guide d'installation pour appareils individuels)

Installation

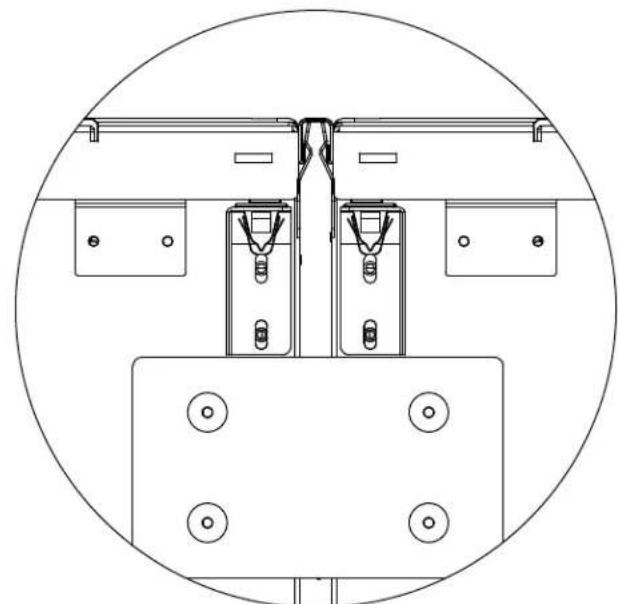

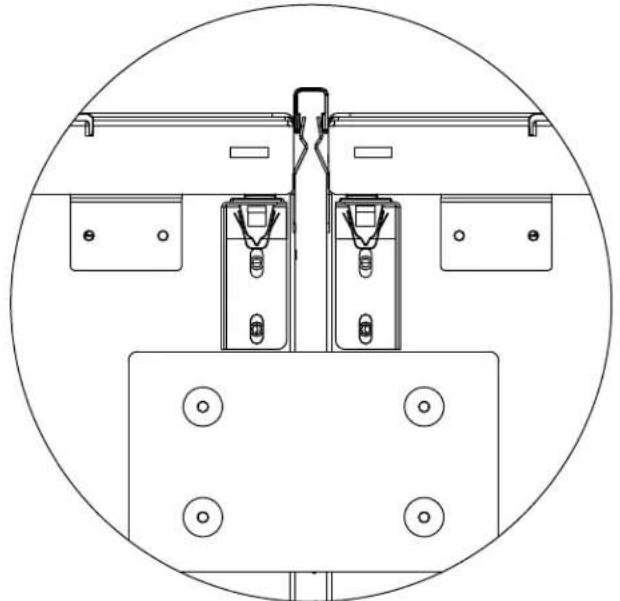

10. Inserez la tige de liaison centrale (élément n 3) entre les deux appareils en faisant pression. La tige doit être alignée avec le haut des appareils. En cas de besoin, enoncez délicatement la tige à l'aide d'un maillet en caoutchouc.

REMARQUE: Ouvrez les deux portes pour installer la tige. Une fois l'installation terminée, la face de la tige doit être au même niveau que le cadre du disjoncteur.

1. Une fois la connexion au chauffage et l'installation de l'unité terminées, vous devez activer le chauffage qui a été branché sur l'unité de droite. (Étape 4 à la page 7).

Pour activer le chauffage, sur le panneau de commande * de l'unité de droite, appuyez sur les touches fléchées VAC et UP pendant 5 secondes. Vous entendrez un bip d'alarme une fois qu'il acceptera l'entrée. * REMARQUE: Le panneau de commande peut varier en fonction du modèle installé.

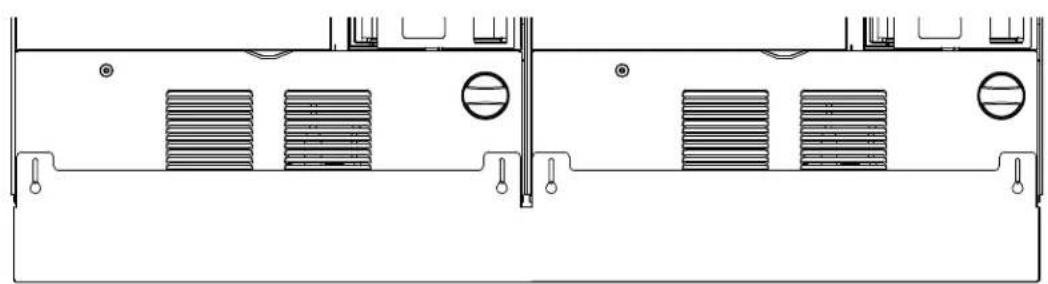

Installation facultative de la plaque de protection sur mesure

Retirez les vis fixant les plaques de protection individuelles des appareils. Conservez les vis pour fixer la plaque de protection sur mesure. Placez la plaque de protection en bas à l'arrière des appareils et fixez-la aux trous libérés par les plaques individuelles.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 É.-U.

[phone]

Pour obtenir des renseignements sur le produit, appelez au 1-888-845-4641

ou visitez notre site Web au vikingrange.com
