Type de produit	Réfrigérateur encastrable
Marque	Viking
Modèle	MVFI7180WLSS
Largeur (approximative)	18 po (45,7 cm)
Hauteur (approximative)	84 po (213,4 cm)
Profondeur (approximative)	25 po (63,5 cm)
Poids (estimé)	150 kg
Alimentation électrique	115 V, 60 Hz, 15 A
Type de dégivrage	Automatique
Système de refroidissement	Circulation d'air forcée
Capacité (estimée)	5,5 pi³ (156 L)
Éclairage intérieur	LED
Matériau de la porte	Acier inoxydable
Fonction de verrouillage	Non spécifié
Raccordement d'eau	Possible (optionnel)
Classe climatique	Classe T (16 °C à 43 °C)
Niveau sonore (estimé)	42 dB
Système anti-basculement	Oui
Assistance technique	1-888-845-4641

FOIRE AUX QUESTIONS - MVFI7180WLSS VIKING

Comment installer le kit de jonction pour deux réfrigérateurs ?

Le kit de jonction (réf. CKVBI) permet d'assembler deux appareils côte à côte. Suivez les étapes de la notice : retirez les tiges latérales, installez les supports de tige centrale, fixez le chauffage de liaison, puis assemblez les plaques de liaison par le haut et par l'arrière. Assurez-vous que les appareils sont débranchés avant de commencer.

Quelles sont les dimensions d'encadrement nécessaires pour un réfrigérateur seul ?

Pour un réfrigérateur seul, la notice ne fournit pas de dimensions individuelles. Référez-vous au guide d'installation fourni avec l'appareil. En général, pour un modèle de 18 po de large, l'ouverture doit être d'au moins 18 po de large, 84 à 85,2 po de haut et 25 po de profondeur.

Comment activer le chauffage de liaison ?

Une fois l'installation terminée, sur le panneau de commande de l'unité de droite, appuyez sur les touches fléchées VAC et UP pendant 5 secondes. Un bip d'alarme confirme l'activation. Ce chauffage évite la formation de condensation entre les appareils.

Que faire en cas de basculement de l'appareil ?

Le système anti-basculement doit être installé correctement. Utilisez au moins 4 des 12 trous du support avec des vis adaptées au mur (bois, pierre, etc.). Assurez-vous que l'appareil est bien fixé à l'encadrement avant d'ouvrir les portes.

Comment régler les pieds de nivellement ?

Utilisez une clé à cliquet manuelle pour tourner les pieds de nivellement. Faites seulement 4 tours à la fois pour éviter d'endommager le mécanisme. Ajustez la hauteur pour que les deux appareils soient de niveau si vous installez une combinaison.

Puis-je installer un distributeur d'eau sur ce réfrigérateur ?

Oui, le réfrigérateur peut être raccordé à une arrivée d'eau. La notice mentionne une zone d'entrée pour la ligne d'arrivée d'eau. Consultez le guide d'installation pour les étapes spécifiques.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux avec de l'eau tiède et un détergent doux. Évitez les produits abrasifs. Rincez et séchez soigneusement. Nettoyez les joints de porte régulièrement.

Que faire si le réfrigérateur ne refroidit pas suffisamment ?

Vérifiez que la température est réglée correctement (entre 2 et 5 °C pour le réfrigérateur). Assurez-vous que les grilles de ventilation ne sont pas obstruées et que le condenseur est propre. Si le problème persiste, contactez le service technique.

Comment obtenir des pièces détachées pour ce modèle ?

Contactez le service client Viking au 1-888-845-4641 ou visitez vikingrange.com. Les pièces telles que les tiges latérales, les plaques de liaison et le chauffage sont disponibles. Utilisez les références de la notice.

Où trouver la notice complète en PDF ?

Téléchargez la notice gratuitement sur notice-facile.com en recherchant le modèle MVFI7180WLSS. La notice de 24 pages est disponible en français et en anglais.

MODE D'EMPLOI MVFI7180WLSS VIKING

Kit d'assemblage de plusieurs appareils de réfrigération

CKVBI

Table des matières

REMARQUE : ces instructions contiennent des renseignements sur l'assemblage de plusieurs appareils de réfrigération série 7. Pour plus de renseignements sur les dimensions, les spécificités et l'installation individuelles des appareils, veuillez vous référer aux guides d'installation fournis avec ces derniers.

Éléments fournis	2
Outils nécessaires	2
Dimensions de l'encadrement	3
Spécificités	4
Système anti-basculement	7
Préparation des appareils à l'installation	8
Installation	10

Avertissement

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entraîner la mort ou de graves blessures.

Éléments fournis

Chauff age (1)

Supports de tige centrale (2)

Tige centrale (1)

Plaque de liaison par le haut (1)

Plaque de liaison par l'arrière (1)

Attaches pour plaque de liaison 1/4 po-20 x 3/4 po (6)

Attaches pour chauffage 8-18 x 1/2 po (3)

Outils nécessaires

Perceuse

Forets 3 po Phillips (PH2), Torx (T15 & T20)

Douilles hexagonales 1/4 po et 5/16 po

Maillet en caoutchouc

Clé 3/8 po

Clé Allen 1/8 po

Dimensions de découpe

*Remarque : pour tous les modèles, les trois premiers pouces de l'intérieur de l'encadrement doivent avoir une finition identique à celle de l'extérieur de l'encadrement.

Spécifiées

Pour obtenir les dimensions individuelles des appareils, veuillez vous référer aux guides d'installation fournis avec ceux-ci.

Le tableau ci-dessous répertorie les combinaisons les plus fréquentes.

Option de combinaison (largeur des modèles)	Largeur de l'encadrement	Hauteur de l'encadrement (dimension unique)	Profondeur de l'encadrement (dimension unique)
18 po / 18 po 36 po (91,4 cm)		84 po (213,4 cm) min.85-3/16 po (216,3 cm) max.	25 po(63,5 cm)
Modèles 18 po / 24 po	42 po (106,7 cm)
Modèles 18 po / 30 po	48 po (121,9 cm)
Modèles 18 po / 36 po	54 po (137,2 cm)
Modèles 24 po / 24 po	48 po (121,9 cm)
Modèles 24 po / 30 po	54 po (137,2 cm)
Modèles 24 po / 36 po	60 po (152,4 cm)
Modèles 30 po / 30 po	60 po (152,4 cm)
Modèles 30 po / 36 po	66 po (167,6 cm)
Modèles 36 po / 36 po	72 po (182,9 cm)

Pour avoir une idée de la largeur de l'encadrement nécessaire dans le cas de l'installation de plusieurs appareils, additionnez les largeurs des appareils à assembler.

Par exemple: 18 po + 24 po + 24 po = 66 po

Système anti-basculement

Le support anti-basculement dispose de 12 trous. Au moins 4 de ces 12 trous doivent être utilisés.

REMARQUE : le nombre d'attaches doit être adapté à la charge afin d'écarter tout risque de basculement.

Par exemple : utilisez des vis à bois pour les murs et des clous ou des ancrages de maçonnerie si l'installation se fait sur de la pierre, de la brique ou du béton.

Le support anti-basculement doit être centré horizontalement dans l'encadrement.

Dimension A = Ouverture de l'encadrement moins la hauteur du réfrigérateur + 1-1/4 po (3,2 cm) Ex : Hauteur de l'encadrement 85 po Hauteur minimum du réfrigérateur (sur roulettes) : 83 15/16 po A = 85 po - 83-15/16 po + 1-1/4 po = 2-5/16 po

Préparation des unités pour l'installation

Avant de retirer les appareils de leur socle, retirez les tiges latérales de chaque appareil et installez les supports de tige centrale ainsi que le chauffage de liaison (étapes 1 à 4). Assurez-vous que les appareils sont bien éteints et débranchés.

1. Retirez les tiges du montant des appareils sur les côtés où ils seront en contact (TIGE A). Laissez la tige sur les côtés qui seront en contact avec l'encadrement. Conservez les vis ainsi retirées pour fixer la tige centrale à l'étape 2.

1. Fixez les supports de tige centrale (élément n° 2) (TIGE B) en utilisant les trous libérés par les tiges latérales.

Préparation des unités pour l'installation

1. Fixez le chauffage (élément n° 1) aux trois trous en haut de l'appareil de droite à l'aide des attaches 8-18 x 1/2 po (élément n° 7) fournies.

1. Branchez le chauffage à l'appareil de droite en utilisant la prise située à côté de l'interrupteur marche/arrêt.

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entraîner la mort ou de graves blessures.

1. Retirez les appareils de leur socle et positionnez-les à l'extérieur de l'encadrement de manière à pouvoir installer les plaques de liaison par le haut (élément n° 4). En cas d'installation sur une surface irrégulière, utilisez les pieds de nivellement pour ajuster la hauteur des appareils de façon à ce qu'ils soient au même niveau.

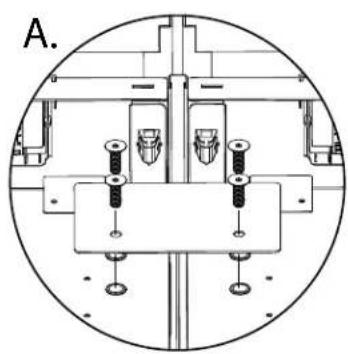

1. Fixez la plaque de liaison par le haut aux trous fi letés sur le haut de l'appareil utilisant les attaches 1/4 po-20 x 3/4 po (élément n° 6). N'utilisez PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration A)

1. Fixez la plaque de liaison par l'arrière (élément n° 5) aux trous fi letés derrière les appareils à l'aide des attaches 1/4 po-20 x 3/4 po (élément n° 6). N'utilisez PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration B) Fixez lâchement le support en le faisant pivoter. Si vous serrez les vis, le support se pliera et provoquera un désalignement de l'arrière des unités.

Remarque: Si une ou les deux unités ont (4) trous de vis, fixez-les à l'aide des deux trous du haut.

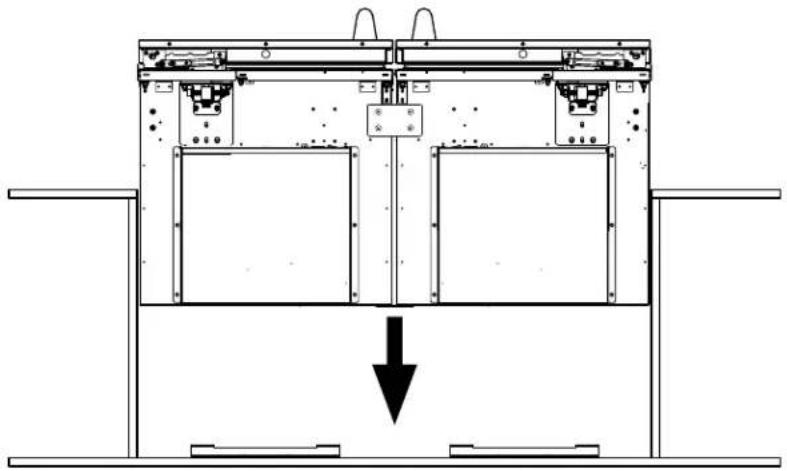

1. Dans le cas où les pieds de nivellement seraient détériorés, réduisez la hauteur des appareils de façon à ce qu'ils reposent sur leurs roulettes. Branchez l'alimentation électrique et enroulez les unités connectées dans la découpe du meuble. Les appareils doivent être branchés dans des prises électriques séparées. Raccordez l'alimentation d'eau à chaque unité.

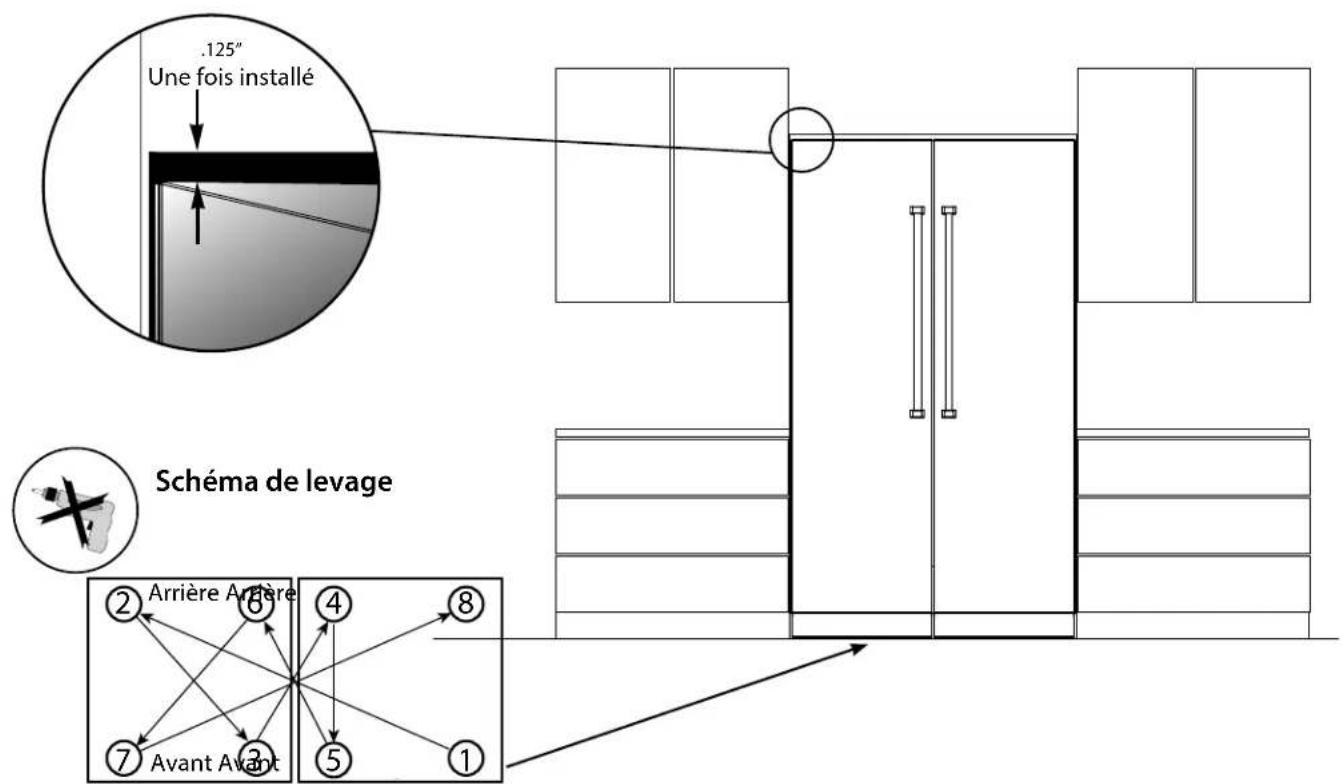

1. Surélevez les appareils à la hauteur désirée à l'aide des pieds de nivellement et enclenchez le support anti-basculement. N'UTILISEZ PAS DE PERCEUSE- (reportez-vous au schéma de modèle de levage ci-dessous pour vous assurer que les unités sont progressivement levées ensemble.) **IMPORTANT ** - Faites seulement 4 tours à la fois avec le cliquet à main **. Fixez les appareils à l'encadrement en utilisant les tiges latérales et les attaches fournies avec les appareils. Une fois les appareils fixés, installez la tige latérale magnétique inoxydable. (Référez-vous au guide d'installation pour appareils individuels)

Installation

10. Insérez la tige de liaison centrale (élément n° 3) entre les deux appareils en faisant pression. La tige doit être alignée avec le haut des appareils. En cas de besoin, enfoncez délicatement la tige à l'aide d'un maillet en caoutchouc.

REMARQUE : Ouvrez les deux portes pour installer la tige. Une fois l'installation terminée, la face de la tige doit être au même niveau que le cadre du disjoncteur.

1. Une fois la connexion au chauffage et l'installation de l'unité terminées, vous devez activer le chauffage qui a été branché sur l'unité de droite. (Étape 4 à la page 7).

Pour activer le chauffage, sur le panneau de commande de l'unité de droite, appuyez sur les touches fléchées VAC et UP pendant 5 secondes. Vous entendrez un bip d'alarme une fois qu'il acceptera l'entrée.

* REMARQUE: Le panneau de commande peut varier en fonction du modèle installé.

Installation facultative de la plaque de protection sur mesure

Retirez les vis fixant les plaques de protection individuelles des appareils. Conservez les vis pour fixer la plaque de protection sur mesure. Placez la plaque de protection en bas à l'arrière des appareils et fixez-la aux trous libérés par les plaques individuelles.

Pour obtenir des renseignements sur le produit, appelez au 1-888-845-4641

ou visitez notre site Web au vikingrange.com
