| Intitulé | Description |
|---|---|
| Type de hotte | Hotte murale |
| Dimensions | Largeur : 90 cm |
| Débit d'air | Jusqu'à 700 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Filtration | Filtres à graisse en aluminium, lavables au lave-vaisselle |
| Éclairage | Éclairage LED intégré |
| Installation | Installation murale, nécessite un conduit d'évacuation |
| Consommation énergétique | Classe énergétique A |
| Niveau sonore | Max 60 dB(A) |
| Maintenance | Filtres à nettoyer régulièrement, entretien de la hotte |
| Sécurité | Protection contre les surchauffes, conforme aux normes de sécurité |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - VCWH53048SB VIKING
Questions des utilisateurs sur VCWH53048SB VIKING
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice VCWH53048SB - VIKING et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VCWH53048SB de la marque VIKING.
MODE D'EMPLOI VCWH53048SB VIKING
- N'utilisez cet appeareil que de la maniere prévue par le fabricant. Si vous avez des questions, contactez le fabricant ou le distributeur.
- Avant de procéder à la réparation ou à l'entretien de l'appareil, coupez l'alimentation du panneau d'entrée d'électricité et verrouillez le dispositif de sectionnement de manière à empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller le dispositif de sectionnement, fixez solidement un système de protection bien en vue, par exemple une étiquette, au panneau d'entrée d'électricité.
- La pose de l'appareil et les travaux d'électricité doivent être effectuels par des personnes qualifiées en respectant la réglementation en vigueur, notamment les codes et normes de la construction ayant trait à la résistance au feu.
- Pour éviter les refoulements, l'apport d'air doit être suffisant de manière à brûler et à evacuer, par le conduit de fumee (cheminée), les gaz produits par les apparêils à combustibles. Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, les Refrigeration and Air Conditioning Engineers (AS-HRAE) et les codes des autorités locales.
- Veillez à ne pas endommager le cablage électric ou autres équipements non apparentes lors de la découvert ou du perçage du mur ou du plafond.
AVERTISSEMENT
- Les ventilateurs canalisés doivent toujours être ventilés à l'air libre.
- Pour réduire les risques d'incendie, utilisez seulement des conduits en métal.
- Cet appeareil doit etre mis à la terre.
ATTENTION
- Cet apparéil ne doit servir qu'à la ventilation générale. Ne l'utilise pas pour éliminer des matières ni des vapeurs dangereuses ou explosives.
- Pour éviter d'endommager les roulements de moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
- Veuillez tire l'étiquette de specifications du produit pour obtenir plus de renseignements, notamment sur les normes.
- Le circuit electrique, y compris la commande de régime (le cas échéant), doit avoir au minimum une puissance nominale de 6 ampères.
Dimensions de ventilateur
71,8 cm (28.25") x 62,9 cm (24.75") x 18,2 cm (7.17")
SPECIFICATIONS
| MODELE | VOLTS | AMPÉRESMÉTRES | CUBES À LA MINUTE (PIEDS) CUBES À LA DIRECTION MINUTE | DIMENSION DU CONDUIT |
| DEV900 | 120 | 5.7 | 900 | DIAMÈTRE DE 25,4 cm (10 po) |
PLANIFICATION DE LA POSE
TOUS LES TYPES DE POSE
- L'emplacement de pose du ventilateur doit être choisi de manière à réduire le plus possible l'utilisation de conduits et de coudes.
- SiILA est envisageable, le ventilateur doit etre centree entre les poteaux muraux et les chevrons du toit.
- Évitez les tuyaux, les fils ou autres conduits qui peuvent passer dans les murs.
INSTALLATEUR : Veuillez laisser ce manuel au propretaire
PROPRIÉTAIRE : La page 8 contient des renseignements portant sur l'utilisation et l'entretien
PREPARATION DE L'EMPLACEMENT DE POSE
POSES SUR LES TOITS
- Choisissez un emplacement de pose pour le ventilateur sur la pente arriere du toit. Placez-le dans un emplacement réduisant au maximum l'utilisation de conduits. Cet emplacement doit être exempt d'obstacles (fils de télévisueur, lignes électriques, etc.) Rappelez-vous que si le dessus du ventilateur affleure le faîte du toit, il ne pourrait être aperçu de la rue. Gardez cet emplacement en têtependant que vous travailliez à partir du grenier.

De l'intérieur du grenier
- Percez un AVANT-TROU à travers le toit, à une distance de 216 mm (8 1/2 po) du rebord interieur d'un CHEVRON.

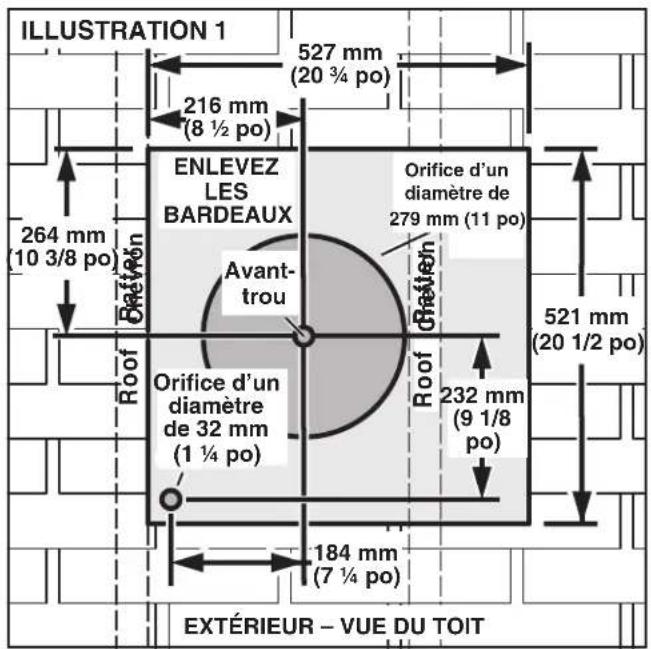

De l'extérieur—sur le toit : - Mesurez et tracez un rectangle de 527 mm x 521 mm (20 ¾ po x 20 ½ po). Coupez et retirez seulement les bardeaux qui se trouvent à l'intérieur de ce rectangle.
- Mesurez et tracez un ORIFICE D'UN DIAMETRE DE 279 MM (11 PO) et un ORIFICE D'UN DIAMETRE DE 32 MM (1 1/4 PO). Decoupez ces orifices de part en part du toit.

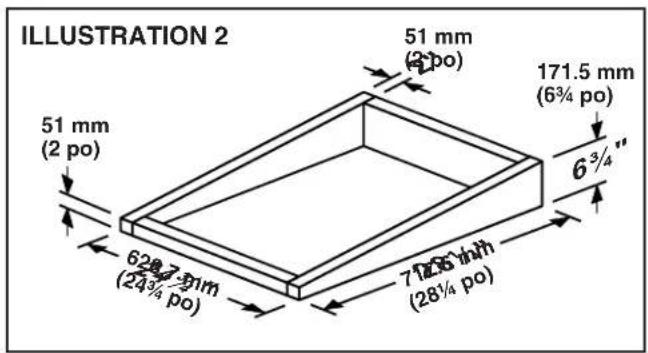

- Pour les poses sur les toits plats, construirez une cordure qui supportera le ventilateur avec une pente de 2/12. Reportez à la figure 2. L'extrémité de l'évacuation du ventilateur doit pointer loin des vents dominants.
PREPARATION DE L'EMPLACEMENT DE POSE
WALL INSTALLATIONS
- Choisissez un emplacement sur le mur extérieur. Assurez-vous qu'aucun poteau mural, tuyau ou cable ne passée au niveau de l'ouverture.

De l'intérieur du mur :
- Percez un AVANT-TROU à travers le mur, à une distance de 216 mm (8 1/2 po) du rebord interieur d'un POTEAU MURAL.TUD.

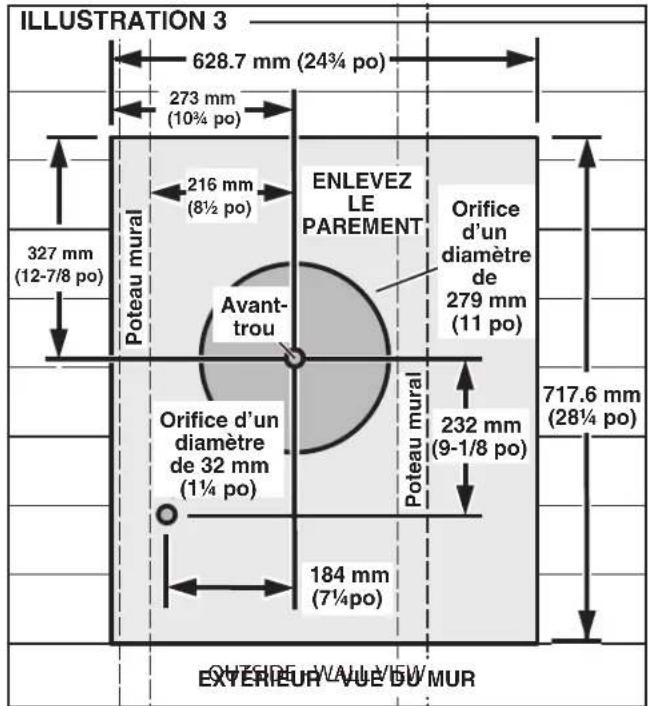

De l'extérieur—sur le mur : - Mesurez et tracez un rectangle de 635 mm x 749 mm (25 po x 29,5 po). Coupez et retirez seulement les bardeaux qui se trouvent à l'intérieur de ce rectangle.
- Mesurez et tracez un ORIFICE D'UN DIAMÉTRE DE 279 MM (11 PO) et un ORIFICE D'UN DIAMÉTRE DE 32 MM (1 ¼ PO). Découpez ces orifices de part en part du mur.
PREPARATION DU VENTILATEUR
TOUS LES TYPES
- Deballez le ventilateur.
- Retirez le couvercle et les vis.
- Enlevez l'emballage de carton protégeant la roue de ventilateur et jetez-le.
- Retirez le couvercle du boitier de cablage et les vis.
- Fixez un connecteur de cable homologué U.L.dans l'ouverture à l'arrière du boitier de câblage.
POSE DU VENTILATEUR
POSES SUR LES TOITS
- Retirez les premiers deux tiers des clous à toiture des bardeaux se trouvant autour de la zone de découpe puis soulevez delicatement les bardeaux de manière à permettre à la feuille de tôle noire du boîtier du ventilateur de s'y glisser.
- Centrez l'anneau de ventilateur dans le trou de 27,9 cm (11 po) de diamètre, en s'assurant que l'orifice pour le câblage électrique de 3,2 cm de diamètre (1 ¼ po) coïncide avec l'orifice dans le boîtier de câblage.
- Fixez le ventilateur au toit à l'aide des six vis fournies. Tous les six troughs du panneau arrière doivent être couverts, sans quoi de l'humidité peut pénétrer à l'intérieur du ventilateur et couler dans l'habitation.
- Imperméabilisez tous les bardeaux autour du boitier et de la feuille de tôle ainsi que les têtes des vis de montage à l'aide de colle pour toiture de bonne qualité.
- Faites passer le câblage électrique par l'ouverture du boîtier de câblage et fixez-le en respectant la réglementation locale.

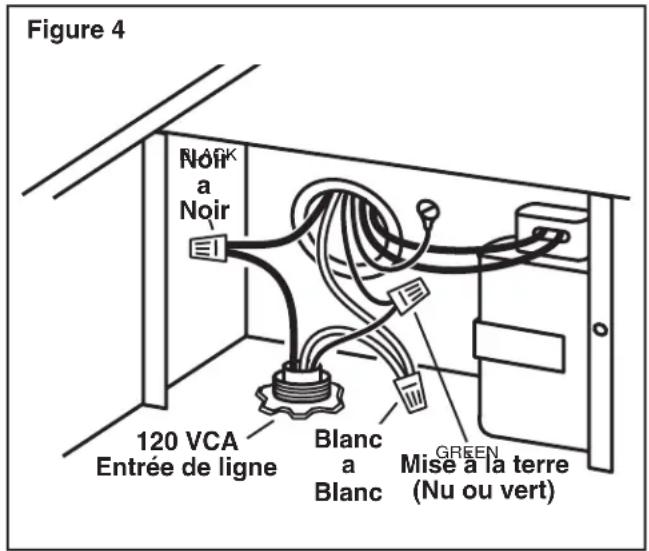

- Effectuez les branchements électriques en utilisant le connecteur convenant au type de câblage utilisé. Branchez les fils noirs ensemble, les fils blancs ensemble, et le fil vert ou le fil dénudé avec le fil vert. Reportez-vous à la Figure 4.
- Replacez le couvercle du boitier de cablage et les vis. Ne pincez pas le cablage sous le couvercle.
- Assurez-vous que le clapet peut bouger librement avant d'installer le couvercle du boitier et les vis.
POSE DU VENTILATEUR
POSES SUR LES MURS
- Appliquez une large bande de produit à calfeutrer à l'arrête du boîtier, le long du rebord extérieur.
- Centrez l'anneau de ventilateur dans le trou de 27,9 cm (11 po) de diamètre, en s'assurant que l'orifice pour le câblage électrique de 3,2 cm de diamètre (1 ¼ po) coïncide avec l'orifice dans le boîtier de câblage.
- Fixez le ventilateur au toit à l'aide des six fournies. Tous les six troughs du panneau arrêté doivent être couverts, sans quoi de l'humidité peut pensérer à l'intérieur du ventilateur et couler dans l'habitation.
- Imperméabilisez le pourtour des têtes de vis de montage à l'aide d'un produit à calfeutrer de bonne qualité.
- Faites passer le câblage électrique par l'ouverture du boîtier de câblage et fixez-le en respectant la réglementation locale.
- Effectuez les branchements electriques en utilisant le connecteur convenant au type de câblage utilisé. Branchez les fils noirs ensemble, les fils blancs ensemble et le fil vert ou le fil dénudé avec le fil vert. Reportez-vous à la Figure 4.
- Replacez le couvercle du boitier de cablage et les vis. Ne pincez pas le cablage sous le couvercle.
- Assurez-vous que le clapet peut bouger librement avant d'installer le couvercle du boitier et les vis.
- Les rebords supérieurs et lateraux de la plaque arrière doivent etre recouverts avec des tringles de finissage. Ne bloquez pas la partie inférieure de la grille a air avec les tringles. Le rendement du ventilateur en serait affecté.

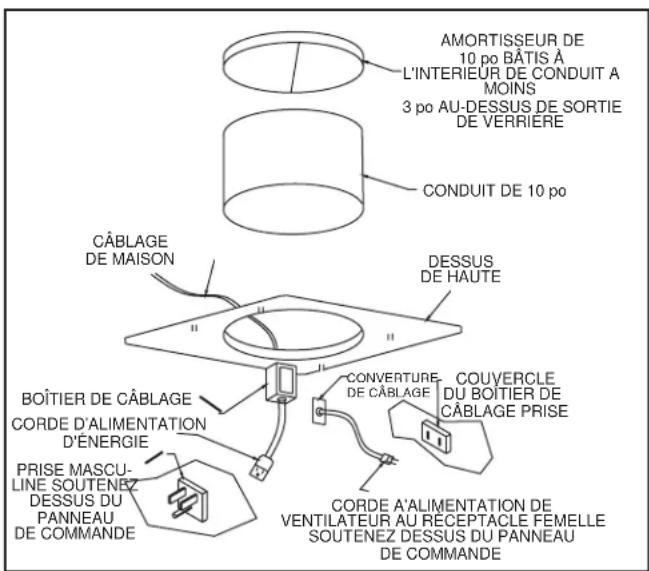

POSE DE LA PLAQUE DE RACCORDEMENT
- Faites cheminer les conduits ronds en acier de 25,4 cm (10 po) du ventilateur extérieur vers l'emplacement de pose. Pour un meilleur rendement, utilisez le conduit rond le plus droit possible et réduisez au maximum l'utilisation de coudes. Guipez tous les joints.

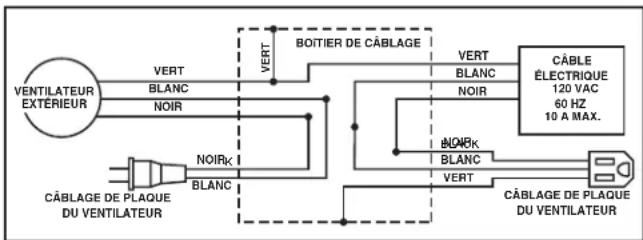

- Faites cheminer le cable électrique de 120 V.C.A. du panneau d'entrée d'électricité et du ventilateur vers l'emplacement de pose.
- Retirez le couvercle du boîtier de câblage. Retirez les entrées sectionnables de la boîte de câblage. Faites passer 15,2 cm (6 po) de cable électrique par les ouvertures et fixez les cables du boîtier de câblage à l'aide des connecteurs appropriés.

- Branchez les fils noirs ensemble, les fils blancs ensemble puis placez le fil vert ou le fil dénudé sous la vis de borne de terre verte. Replacez le couvercle du boitier de câblage.

- Branchez le conduit à la plaque de raccordement et guipez le joint.
- Mettez l'appareil sous tension et vérifie le fonctionnement du ventilateur.
VIKING RANGE100
GREENWOOD, MISSISSIPPI 38930 USA
UTILISATION ET ENTRETIEN
Débranchez l'alimentation électriche et verrouillez le panneau d'entrée d'électricité avant de nettoyer ou de réparer l'appareil.
NETTOYAGE
Retirez le couvercle et passez soigneusement l'aspirateur à l'intérieur du boitier. Veillez à ne pas courber ou endomager la roue du ventilateur.
LUBRIFICATION DU MOTEUR
Le moteur est lubrifié en permanence. Il ne doit pas être huié ni démonté.
VENTILADOR VIKING DE MONTAJE EXTERIOR MODELO DEV900

PARA USAR CON LAS CAMPANAS PARA ESTUFA VIKING 6 % 2 +) 00 ^ VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN, DTWS Y DCIH. DE 30 A 42 pulg. (76 a 106.6 cm) DE ANCHO Y 9 A 18 pulg. (22.8 a 45.7 cm) DE ALTO.
