Marque	Vimar
Modèle	ELVOX ECRU.1
Type de produit	Module de réception radio 433 MHz
Alimentation	12/24 Vca/Vcc
Absorption maximale (stand-by)	10 mA (40 mA à 24 Vcc)
Fréquence de réception	433 MHz
Codage	Code roulant ou fixe Elvox
Mémoire codes radio	300 codes
Nombre de sorties	2 sorties relais
Capacité des contacts relais	30 Vcc, 1 A max (charges résistives)
Impédance d'antenne	50 Ω
Sensibilité	-100 dBm
Indice de protection	IP44
Dimensions (L x H x P)	156 x 62 x 46 mm
Température de fonctionnement	-20 °C à +60 °C
Nombre de canaux	2 canaux
Fonctions des sorties	Impulsion, bistable, temporisée (réglable)
Signalisation	LEDs de programmation et diagnostic, avertisseur sonore
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon sec
Sécurité	Respecter les normes IEC ; installation par professionnel agréé
Réparabilité	Contacter le service après-vente Vimar

FOIRE AUX QUESTIONS - ELVOX ECRU.1 Vimar

Comment configurer le mode de fonctionnement des sorties ?

Appuyez sur P1 pendant 3 secondes pour entrer en programmation. Sélectionnez la sortie avec P1 (LED DL1 ou DL2), puis choisissez le mode avec P2 : vert pour impulsion, rouge pour bistable, orange pour temporisé.

Comment programmer le temps d'activation pour une sortie temporisée ?

Une fois la sortie réglée en mode temporisé, appuyez sur P2 pendant 3 secondes jusqu'à ce que la LED DL3 clignote. Utilisez P2 pour sélectionner le temps (1 clignotement = 20 s, 2 = 40 s, ... jusqu'à 5 min).

Comment enregistrer une nouvelle radiocommande ?

Appuyez brièvement sur P1 pour entrer en mode enregistrement. La LED DL1 clignote lentement. Appuyez à nouveau sur P1 pour choisir la sortie (0 fois = sortie 1, 1 fois = sortie 2). Puis appuyez sur le bouton de la télécommande. Les LED DL1 et DL2 s'allument 1 seconde pour confirmer.

Comment enregistrer une radiocommande via radio sans toucher au module ?

Assurez-vous que le jumper JP1 est positionné pour activer l'enregistrement radio. Sur une télécommande déjà mémorisée, appuyez simultanément sur les touches 1 et 2. Le module émet un bip intermittent. Appuyez sur la touche à copier de l'ancienne télécommande, puis sur la touche de la nouvelle télécommande. Un bip long confirme l'enregistrement.

Comment supprimer une seule radiocommande ?

Appuyez brièvement sur P2. Les LED DL1 et DL2 clignotent rapidement. Appuyez sur le bouton de la télécommande à supprimer. Les LED s'allument 1 seconde, puis la suppression est effectuée. Notez que toutes les touches de cette télécommande sont supprimées.

Comment supprimer toutes les radiocommandes ?

Appuyez simultanément sur P1 et P2 et maintenez-les enfoncés. Les LED DL1 et DL2 clignotent, puis s'allument 1 seconde. Relâchez les boutons. Toutes les télécommandes sont effacées et le codage peut être modifié.

Que faire si le module ne répond plus ?

Vérifiez l'alimentation (12/24 V) et le branchement de l'antenne. Si le problème persiste, coupez l'alimentation et contactez le service après-vente Vimar. Ne tentez aucune réparation vous-même.

Comment interpréter les LED en fonctionnement normal ?

En réception d'une télécommande enregistrée, la LED correspondante (DL1 ou DL2) clignote en rouge une fois. Si la télécommande est valide mais non enregistrée, les LED clignotent en alternance. Aucun signal pour une télécommande non valide.

Quels types de codage sont acceptés ?

Le module accepte les codes roulant (rolling code) et fixe Elvox. La première télécommande enregistrée détermine le type. Pour changer de type, supprimez toutes les télécommandes.

Quelles sont les précautions de sécurité à respecter ?

Lisez attentivement la notice. L'installation doit être effectuée par un professionnel qualifié selon les normes IEC. Avant toute intervention, coupez l'alimentation. Ne pas utiliser l'appareil pour un usage autre que celui prévu (automatismes de portails et portes de garage).

MODE D'EMPLOI ELVOX ECRU.1 Vimar

Module de réception à 2 canaux 12/24 V 433 MHz

Index :	Page
Caracteristiques du produit	1
Alimentation	1
Branchement antennae	1
Configuration des sorties etrogrammation du temps d'activation	2
Effacement de la configuration des sorties	3
Enregistrement des radiocommandes	3
Enregistrement des radiocommandes via radio	4
Suppression d'une seule radiocommande	4
Suppression de toutes les radiocommandes	5
Signalisation des leds en mode de fonctionnement normal	5

Recommandations pour l'installateur

Lire attentivement les recommandations données dans ce document car elles fournissent d'importantes indications en matière de sécurité d'installation, d'utilisation et d'entretien.

Après avoir enlevé l'emballage, s'assurer que l'appareil est en bon état. Ne pas laisser les éléments de l'emballage à la portée des enfants car ils représentent une source de danger potentielle. L'installation doit répondre aux normes IEC en vigueur.

Cet appareil doit être utilisé exclusivement pour l'usage auquel il est destiné, c'est-à-dire pour les automatismes pour portails et portes de garage.

Toute autre utilisation doit être considérée comme impropre et donc dangereuse. Le fabricant décline toute responsabilité pour les dommages dérivant d'usages impropres, erreurs ou déraisonnables.

Avant toute opération de nettoyage ou d'entretien, débrancher l'appareil du réseau électrique et éteindre l'interrupteur du circuit.

En cas de panne et/ou de dysfonctionnement de l'appareil, couper l'alimentation à l'aide de l'interrupteur et ne pas manipuler ce dernier. Pour toute réparation, s'adresser exclusivement à un centre d'assistance technique agréé par le fabricant. Le non-respect de ces consignes peut compromettre la sécurité de l'appareil.

Tous les appareils de l'installation sont destinés exclusivement à l'usage pour lequel ils ont été conçus.

S'assurer que ce document est toujours présent dans la documentation de l'installation.

Directive 2002/96/ce (DEEE, RAEE).

Le symbole de la poubelle barrée présent sur l'appareil indique que le produit ne peut pas être jeté avec les déchets domestiques à la fin de son cycle de vie, et qu'il devra par conséquent être confié à un centre de collecte sélective pour appareils électriques et électroniques ou au revendeur au moment de l'achat d'un nouvel appareil équivalent.

L'utilisateur est chargé de remettre l'appareil aux structures de collecte appropriées à la fin de son cycle de vie. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent. Pour des informations plus complètes concernant les systèmes de collecte disponibles, s'adresser à l'organisme local chargé de l'élimination des déchets ou au magasin auprès duquel a été effectué l'achat.

Risques liés aux substances considérées comme dangereuses (DEEE).

Conformément à la nouvelle directive DEEE, certaines substances depuis longtemps utilisées dans la fabrication d'appareils électriques et électroniques sont désormais considérées comme nocives pour les personnes et pour l'environnement. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.

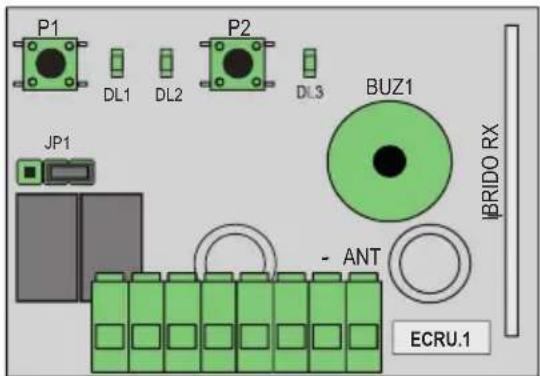

1 - Caractéristiques du produit

Module de réception radio d'extérieur 433 MHz pour radiocommandes à code tournant ou fixe Elvox Rolling-code, doté de 2 sorties embarquées et pouvant fonctionner avec les sorties par impulsion, bistables ou temporisées, boutons et leds de programmation et diagnostic.

Caractéristiques techniques

Alimentation 12/24 Vca/Vcc
Absorption maxi (en stand-by) à 24 Vcc	10 mA (40 mA)
Fréquence 433 MHz
Codage Code roulant ou fixe Elvox
Mémoire 300 codes radio
Nombre sorties 2
État sorties NON
Capacité contacts relais 30 Vcc 1 A max	(charges résistives)
Fréquence récepteur 433 MHz
Impédance de l'antenne en entrée 50 Ω
Sensibilité - 100 dBm
Indice de protection IP44
Dimensions 156x62x46 mm
Température de fonctionnement	-20 à +60 °C

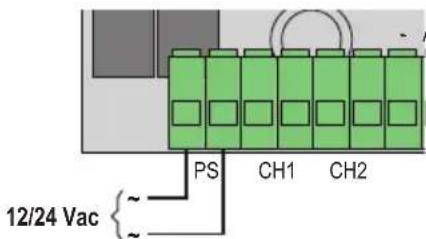

2 - Alimentation :

3 - Connexion de l'antenne :

4 - Configuration des sorties et programmation du temps d'activation :

Les sorties sont configurables indépendamment, comme :

• par impulsions - bistable - temporisée

Configuration des sorties Description
Par impulsion (configuration par défaut)	La sortie sélectionnée est activée uniquement lorsque l'on appuie sur la touche de commande. Le temps de fermeture du relais correspond à 0,5 s.
Bistable	Les sorties sont contrôlées de la façon suivante :Première commande : => sortie activéeDeuxieme commande : => sortie désactivée
Temporisée	La sortie sélectionnée s'active en appuyant sur la touche de la radiocommande et reste activée tout le tempsprogrammé (autonome pour chaque sortie). La valeur par défaut du temps d'activation est de 20 s.

Pour configurer les sorties, procéder comme l'indique le tableau ci-après :

Pas Action Signalisation
1	Appuyer 3 s sur P1 pour entrerdans la programmation de laconfiguration des sorties	P13 s	DL1 clignote	DL1
2	Appuyer sur P1 pour déroulier lessorties et sélectionner la sortie可以选择:0 appui => sortie 11 appui => sortie 2	P1x n	La led qui clignote signale que la sortie correspondante a été sélectionnée :DL1 => sortie 1DL2 => sortie 2	DLX
3	Appuyer sur P2 pour sélectionner la configuration du mode defonctionnement de la sortie commele signale la led DL3.	P2x n	La led DL3 est allumée et sa couleur correspondà la façon dont est configurée la sortie :verte => par impulsion rouge => bistableorange => temporisée	DL3
Lorsque la sortie est temporisée, il est nécessaire de programmer son temps d'activation :
4	Appuyer 3 s sur P2 jusqu'à ce quela led DL3 clignote	P23 s	DL3 clignote pour indiquer le tempsd'activation enregistré	DL3
5	Appuyer sur P2 pour sélectionner letemps d'activation de la sortie :1 appui => 20 s2 appuis => 40 s3 appuis => 60 s4 appuis => 2 min5 appuis => 3 min6 appuis => 4 min7 appuis => 5 min	P2x n	La led DL3 clignote le nombre de fois correspondantà la configuration du temps d'activation :1 clignotement => 20 s2 clignotements => 40 s3 clignotements => 60 s4 clignotements => 2 min5 clignotements => 3 min6 clignotements => 4 min7 clignotements => 5 min	DL3
Programmation temporisation terminée
6	Appuyer sur P1 pour dérouler lessorties qui suivent celle qui a été sélectionnée.Effectuer d'autres configurationsou dérouler les sorties jusqu'àquitter la procédure.	P1x n	Toutes les led s'éteignent.

5 - Effacement de la configuration des sorties :

Pour configurer les sorties, procéder comme l'indique le tableau ci-après :

Pas Action Signalisation
1 Éteindre le module de réception ECRU.1
2	Module de réception éteint, appuyer sur P1 et garder le doigt dessus.	P1
3	Allumer le module de réception en gardant le doigt sur P1.	P1	La led DL1 s'allume.	DL1
4 Garder le doigt sur P1 (10 s).	P1 10 s	La led DL1 s'éteint.
5 Relâcher P1 pour conclude l'effacement.

Remarque :

Le module de réception peut enregistrer des radiocommandes à code tournant et à code fixe. La première radiocommande enregistrée détermine le codage accepté par le module de réception. Le module de réception n'accepte pas l'enregistrement d'un code mixte.

Pour modifier le codage accepté par le module de réception, supprimer toutes les radiocommandes enregistrées.

Pour enregistrer les radiocommandes, procéder comme l'indique le tableau ci-après :

Pas Action Signalisation
1	Appuyer sur P1 pour entrer dans la program-mation des radiocommandes.	P1 x 1	DL1 clignote lentement.
2	Appuyer sur P1 pour sélectionner la sortie choisisie et sur laquelle enregistrer la radiocommande :0 appui => sortie 11 appui => sortie 2	P1 x n	La led qui clignote rapidement si-gnale que la sortie correspondante a eté sélectionnée :DL1 => sortie 1DL2 => sortie 2
3	Appuyer sur le bouton de la radiocommande à enregistrer.		Les leds DL1, DL2 s'allument 1s pour signaler l'enregistrement réussi.
4	Répéter la procédure pour enregistrer d'autres touches de radiocommandes.

7- Enregistrement des radiocommandes via radio :

La fonction d'enregistrement via radio permet d'enregistrer des radiocommandes qui ne font pas partie de la mémoire sans agir directement sur les touches de programmation du module de réception, mais en ayant seulement à disposition la première radiocommande enregistrée ou une radiocommande déjà mémorisée.

Cette fonction est disponible seulement pour les radiocommandes à code roulant.

Pour valider/désactiver l'enregistrement via radio des radiocommandes, agir sur le jumper JP1 de la façon suivante :

Position jumper JP1 Type d'enregistrement via radio
JP1	Fonction d'enregistrement via radio non validée
JP1	Enregistrement via radio disponible uniquement pour la première radiocommande enregistrée
JP1	Enregistrement via radio disponible pour toutes les radiocommandes enregistrées

Pour enregistrer les radiocommandes via radio, procéder comme l'indique le tableau ci-après :

Pas Action Signalisation
1	Appuyer sur la touche 1 et sur la touche 2 d'une radiocommande déjà enregistrée pour lancer la procédure de programmation via radio Remarque: la procédure de programmation via radio reste active 10 s, après quoi, le module de réception quitte automatiquement la programmation		L'avertisseur sonore du module de réception émet un bip intermittent.Remarque: tant que l'avertisseur sonore émet le bip, la programmation via radio est active.
2	Appuyer sur le bouton de la radiocommande déjà enregistrée à copier sur la nouvelle radiocommande L'avertisseur sonore du module de réception signale par des bips àquelle sortie est associée la touche sur laquelle on appuie.		1 bip => sortie 12 bips => sortie 2
3	Appuyer sur le bouton de la radiocommande à enregistrer.		L'avertisseur sonore signale que l'enregistrement est réussi par un bip prolongé.
4	Répéter la procédure pour enregistrer d'autres touches d'autres radiocommandes.		L'avertisseur sonore s'arrête

8 - Suppression d'une seule radiocommande :

Pour supprimer une seule radiocommande, procéder comme l'indique le tableau ci-après.

Pas Action Signalisation
1	Appuyer sur P2 pour entrer dans le mode de suppression de la radiocommande.	P2 x1	Les leds DL1, DL2 clignotent rapidement.	DL1 DL2
2	Appuyer sur le bouton de la radiocommande à supprimer.		Les leds DL1, DL2 s'allument 1 s pour signaler la suppression réussie.	DL1 DL2
3	Répéter la procédure pour supprimer les autres radiocommandes.		Toutes les leds s'éteignent.

Remarque :

La procédure de suppression d'une seule radiocommande supprime toutes les touches de la radiocommande associées au module de réception.

9 - Suppression de toutes les radiocommandes

Pour supprimer toutes les radiocommandes, procéder comme l'indique le tableau ci-après :

Pas Acton Signalisation
1	Appuyer sur P1 et P2 et garder le doigt dessus.	P1+P2	Les leds DL1, DL2 clignotent rapidement.	DL1 DL2
2	Continuer à garder le doigt sur P1 et P2	P1+P2	Les leds DL1, DL2 s'allument 1 s.	DL1 DL2
3 Suppression ok Toutes les leds s'éteignent.

Remarque :

Il est désormais possible de modifier le codage des radiocommandes accepté par le module de réception

10 - Signalisation des LEDs en mode de fonctionnement normal :

Évènement LED Couleur Signalisation
Réception d'un signal radio d'une radiocommande enregistrée sur la sortie CH1-2.	DL1-2 Rouge	1 clignotement
Réception d'un signal radio d'une radiocommande valide, non enregistrée.	DL1-2 Rouge		1 clignotement selon la série DL2-DL1
			Plusieurs clignotements en gardant le doigt sur la touche.
Réception d'un signal radio d'une radiocommande non valide.	DL1-3 - Aucune signalisation
