MODE D'EMPLOI ELVOX ECRU.W Vimar

Manuel installateur ECRU.W Module de réception à 2+2 canaux 12/24 V 433 MHz2

Lire attentivement les avertissements contenus dans cette notice car ils fournissent des détails importants concernant la sécurité de l'installation, son mode d'emploi et sa maintenance. Après avoir enlevé l'emballage, s'assurer de l'intégrité de l'appareil. Ne pas laisser les éléments de l'emballage à la portée des enfants car ils représentent une source de danger potentielle. L'installation doit répondre aux normes IEC en vigueur. Cet appareil doit être utilisé exclusivement pour l'usage auquel il est destiné, c'est-à-dire pour les automatis- mes pour portails et portes de garage. Toute autre utilisation doit être considérée comme impropre et donc dangereuse. Le fabricant décline toute responsabilité pour les dommages dérivant d'usages impropres, er- ronés ou déraisonnables. Avant toute opération de nettoyage ou d'entretien, débrancher l'appareil du réseau électrique et éteindre l'interrupteur du circuit. En cas de panne et/ou de dysfonctionnement de l'appareil, couper l'alimentation à l'aide de l'interrupteur et ne pas tenter de le réparer. Pour toute réparation, s'adresser exclusivement à un centre d'assistance technique agréé par le fabricant. Le non respect de ces consignes peut compromettre la sécurité de l'appareil. Les appareils composant le circuit doivent être utilisés exclusivement pour l'usage auquel ils sont destinés. Ce document doit toujours accompagner la documentation du circuit. Directive 2002/96/CE (DEEE). Le symbole de la poubelle barrée présent sur l'appareil indique que le produit ne peut pas être jeté avec les déchets domestiques à la n de son cycle de vie, et qu'il devra par conséquent être coné à un centre de col- lecte sélective pour appareils électriques et électroniques ou au revendeur au moment de l'achat d'un nouvel appareil équivalent. L'utilisateur est chargé de remettre l'appareil aux structures de collecte appropriées à la n de son cycle de vie. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent. Pour des informations plus complètes concernant les systèmes de collecte disponibles, s'adresser à l'organisme local chargé de l'élimination des déchets ou au magasin auprès duquel a été effectué l'achat. Risques liés aux substances considérées comme dangereuses (DEEE). Conformément à la nouvelle directive DEEE, certaines substances depuis longtemps utilisées dans la fabrica- tion d'appareils électriques et électroniques sont désormais considérées comme nocives pour les personnes et pour l'environnement. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respect- ant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.1 VIMAR Group

1 - Caractéristiques du produit :

Module de réception radio d'extérieur 433 MHz pour radiocommandes à code tournant ou xe Elvox Rolling-code, doté de 2 sorties embarquées + 2 extensibles via modules ECRU.W.CA, pouvant fonctionner avec les sorties par impul- sion, bistables ou temporisées et programmable en wi- via smartphone avec l'ajout du module de connexion EMC.W, boutons et leds de programmation et diagnostic, peut être verrouillé pour la protection des données. Caractéristiques techniques Alimentation 12/24 Vca/Vcc Absorption maxi (en état de veille) @ 24 Vcc 10 mA (40 mA) Fréquence 433 MHz Codage Code roulant ou xe Elvox Mémoire 4032 codes radio Nombres de sorties 2 embarquées + 2 en option (module ECRU.W.CA) État sorties NO ou NF sélectionnable pour chaque sortie Capacité contacts relais 30 Vcc 1 A max (charges résistives) Fréquence récepteur 433 MHz Impédance de l'antenne en entrée 50 Ω Sensibilité -100 dBm Indice de protection IP44 Dimensions 156x62x46 mm Température de fonctionnement -20 ÷ +60 °C

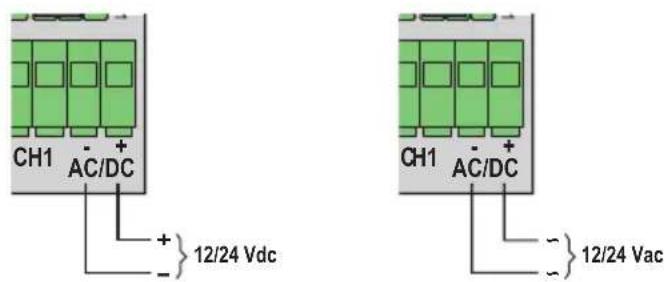

3 - Connexion de l'antenne :

4 - Expansion du nombre de sorties :

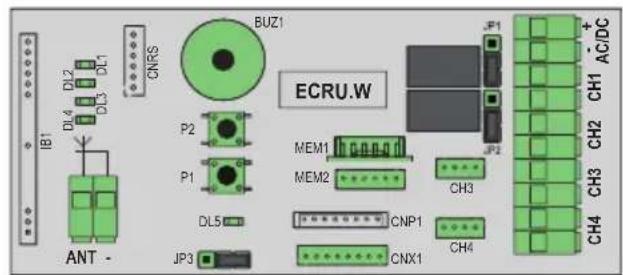

Le module de réception ECRU.W présente 2 sorties embarquées auxquelles peuvent s'en ajouter 4 à travers le module ECRU.W.CA à brancher sur les connecteurs : CH3 pour valider la sortie sur le bornier CH3 CH4 pour valider la sortie sur le bornier CH4 CH3 CH4 CNX1 CNP1 MEM2 MEM1 BUZ1

ECRU.W Conguration des sorties Description Par impulsion (paramétrage par défaut) x nP1JP3JP3JP3DL5DL5DL5 La sortie sélectionnée est activée uniquement lorsque l'on appuie sur la touche de commande. Le temps de fermeture du relais correspond à 0,5 s. Bistable x nP1JP3JP3JP3DL5DL5DL5 Les sorties sont contrôlées de la façon suivante : Première commande => sortie activée Deuxième commande => sortie désactivée Temporisée x nP1JP3JP3JP3DL5DL5DL5 La sortie sélectionnée s'active en appuyant sur la touche de la radiocommande et reste activée tout le temps programmé (autonome pour chaque sortie). La valeur par défaut du temps d'activation est de 20 s.

5 - Conguration des sorties et programmation du temps d'activation :

Les sorties sont congurables indépendamment, comme : - par impulsions - bistable - temporisée Pour congurer les sorties, procéder comme l'indique le tableau ci-après : Pas Action Signalisation

Appuyer 3 s sur P1 pour entrer dans la programmation de la conguration des sorties

Appuyer sur P1 pour sélectionner la sortie choisie : 0 appui => sortie 1 1 appui => sortie 2 2 appuis => sortie 3 3 appuis => sortie 4

x n La led verte qui clignote rapidement signale que la sortie correspondante a été sélectionnée

DL1 => sortie 1 DL2 => sortie 2 DL3 => sortie 3 DL4 => sortie 4 DLX x nP1 JP3 JP3 JP3 DL5 DL5 DL5

Appuyer sur P2 pour sélectionner la conguration du mode de fonctionnement de la sortie comme le signale la led.

x n La led reste allumée et clignote dans la couleur correspondant à la conguration de la sortie : verte => par impulsion rouge => bistable orange => temporisée DLX x nP1 JP3 JP3 JP3 DL5 DL5 DL5 Lorsque la sortie est temporisée, il est nécessaire de programmer son temps d'activation :

Appuyer 3 secondes sur P2 jusqu'à ce que la led bleue DL5 s'allume

3 s DL5 s'allume DL5 x nP1 JP3 JP3 JP3 DL5 DL5 DL5

Appuyer sur P2 pour sélectionner le temps d'activation de la sortie : 1 appui => 20 s 2 appuis => 40 s 3 appuis => 60 s 4 appuis => 2 min 5 appuis => 3 min 6 appuis => 4 min 7 appuis => 5 min

x n La led DL3 clignote le nombre de fois correspondant à la conguration du temps d'activation : 1 clignotement => 20 s 2 clignotements => 40 s 3 clignotements => 60 s 4 clignotements => 2 min 5 clignotements => 3 min 6 clignotements => 4 min 7 clignotements => 5 min DL5 x nP1 JP3 JP3 JP3 DL5 DL5 DL5 Programmation de la temporisation terminée

Appuyer sur P1 pour dérouler les sorties qui suivent celle qui a été sélectionnée. Effectuer d'autres congurations ou dérouler les sorties jusqu'à quitter la procédure.

x n Toutes les leds s'éteignent.3 VIMAR Group

ECRU.W Pas Action Signalisation1 Éteindre le module de réception ECRU.W Module de réception éteint, appuyer sur P1 et garder le doigt dessus.

Allumer le module de réception en gardant le doigt sur P1. Les leds DL1, DL2, DL3, DL4 s'allument (rouge) DL1 DL2 DL3 DL4 4 Garder le doigt sur P1 (10 s).

10 s Les leds DL1, DL2, DL3, DL4 s'éteignent5 Relâcher P1 pour conclure l'effacement.7 - Effacement de la conguration des sorties :L'effacement de la conguration des sorties rétablit les paramètres suivants :- toutes les sorties par impulsion- temps d'activation de chaque sortie à 20 sPour congurer les sorties, procéder comme l'indique le tableau ci-après :6 - Paramétrage de l'état des sorties :Il est possible de sélectionner l'état des sorties (NO ou NF) à travers les jumpers du module de réception, comme l'indique le tableau ci-après : x nP1JP3JP3JP3DL5DL5DL5 Position Jumper État sortie Jumper SortieNormalement ouverte (NO) JP1 CH1JP2 CH2Normalement fermée (NF)JP1 CH1JP2 CH2 x nP1JP3JP3JP3DL5DL5DL5 x nP1JP3JP3JP3DL5DL5DL5 x nP1JP3JP3JP3DL5DL5DL5 x nP1JP3JP3JP3DL5DL5DL5 L'état des sorties CH3 et CH4 est conguré directement par le jumper présent sur le module ECRU.W.CA x n

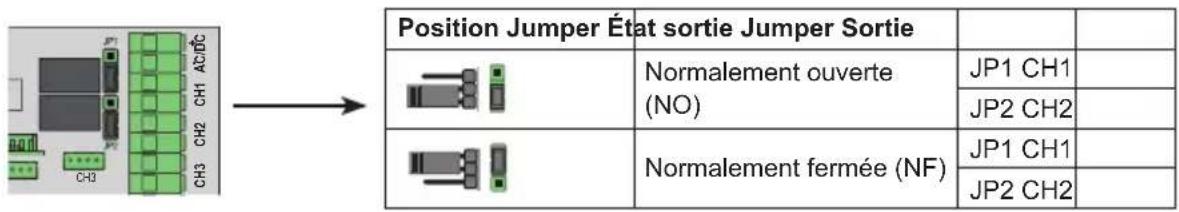

JP3 JP3 JP3 DL5 DL5 DL5 Module ECRU.W.CA avec sortie normalement ouverte (NO)Module ECRU.W.CA avec sortie normalement fermée (NF) CH3 CH4CNX1CNP1MEM2MEM1BUZ1P2P1DL5JP3DL1DL3 DL4DL2 ECRU.W CNRSIB1 CH4 CH3 CH2 CH1

ECRU.W Pour enregistrer les radiocommandes, procéder comme l'indique le tableau ci-après :Pas Action Signalisation Appuyer sur P1 pour entrer dans la program-mation des radiocommandes.

x 1 DL1 clignote rapidement (verte) DL1 Appuyer sur P1 pour sélectionner la sortie choisie et sur laquelle enregistrer la radiocom-mande :0 appui => sortie 11 appui => sortie 22 appuis => sortie 33 appuis => sortie 4

x n La led verte qui clignote rapide-ment signale que la sortie corres-pondante a été sélectionnée :DL1 => sortie 1DL2 => sortie 2DL3 => sortie 3DL4 => sortie 4 DLX

Appuyer sur le bouton de la radiocommande à enregistrer. x n

JP3 JP3 JP3 DL5 DL5 DL5 Les leds DL1, DL2, DL3, DL4 s'allument 1 s (vert) pour signaler l'enregistrement réussi. DL1 DL2 DL3 DL4

Répéter le point 3 pour enregistrer d'autres touches de radiocommandes. Appuyer sur P1 pour dérouler les sorties qui suivent celle qui a été sélectionnée.Effectuer d'autres enregistrements ou dérouler les sorties jusqu'à quitter la procédure.

x n Toutes les leds s'éteignent. x nP1JP3JP3JP3DL5DL5DL5 x nP1JP3JP3JP3DL5DL5DL5 x nP1JP3JP3JP3DL5DL5DL5

9- Enregistrement des radiocommandes via radio :

La fonction d'enregistrement via radio permet d'enregistrer des radiocommandes qui ne font pas partie de la mémoire sans agir directement sur les touches de programmation du module de réception, mais en ayant seulement à disposi-tion la première radiocommande enregistrée ou une radiocommande déjà mémorisée.Cette fonction est disponible seulement pour les radiocommandes à code roulant.Attention :Il est possible d'activer la fonction d'enregistrement des radiocommandes via radio uniquement sur carte, à travers le jumper JP3. Cette fonction ne peut pas être modiée à travers l'appli Wi-Gate sur smartphone via l'utilisation du module de connexion Wi-Fi EMC.W. Remarque : lorsque le module de réception est bloqué par l'appli de gestion Wi-Gate, la fonction d'enregistrement via radio est toujours désactivée, quelle que soit la position du jumper JP3. Pour valider/désactiver l'enregistrement via radio des radiocommandes, agir sur le jumper JP3 de la façon suivante : Position jumper JP3 Type d'enregistrement via radio x nP1JP3JP3 JP3 DL5 DL5DL5 Fonction d'enregistrement via radio non validée x nP1JP3 JP3 JP3DL5 DL5 DL5 Enregistrement via radio disponible uniquement pour la première radiocommande enreg-istrée x nP1 JP3 JP3JP3DL5DL5 DL5 Enregistrement via radio disponible pour toutes les radiocommandes enregistrées8 - Enregistrement des radiocommandes :Remarque :Le module de réception peut enregistrer des radiocommandes à code tournant et à code xe. La première radiocom-mande enregistrée détermine le codage accepté par le module de réception. Le module de réception n'accepte pas l'enregistrement d'un code mixte. Pour modier le codage accepté par le module de réception, supprimer toutes les radiocommandes enregistrées.5 VIMAR Group

ECRU.W Pour enregistrer les radiocommandes via radio, procéder comme l'indique le tableau ci-après :Pas Action Signalisation Appuyer sur la touche 1 et sur la touche 2 d'une radiocommande déjà enregistrée pour lancer la procédure de programma-tion via radioRemarque : la procédure de programma-tion via radio reste active 10 s, après quoi, le module de réception quitte automatique-ment la programmation x n

JP3 JP3 JP3 DL5 DL5 DL5 L'avertisseur sonore du module de ré-ception émet un bip intermittent.Remarque : tant que l'avertisseur so-nore émet le bip, la programmation via radio est active. x n

Appuyer sur le bouton de la radiocom-mande déjà enregistrée à copier sur la nouvelle radiocommande L'avertisseur sonore du module de réception signale par des bips à quelle sortie est associée la touche sur laquelle on appuie. x n

JP3 JP3 JP3 DL5 DL5 DL5 1 bip => sortie 12 bips => sortie 23 bips => sortie 34 bips => sortie 4 x n

Appuyer sur le bouton de la radiocom-mande à enregistrer. x n

JP3 JP3 JP3 DL5 DL5 DL5 L'avertisseur sonore signale que l'enregistrement est réussi par un bip prolongé. x n

Répéter le point 3 pour enregistrer d'autres touches d'autres radiocommandes.L'avertisseur sonore continue de sig-naler par bips intermittents la touche de la radiocommande déjà enregistrée et à copier. Attendre que l'avertisseur sonore s'arrête, indiquant ainsi que la programmation via radio est terminée.L'avertisseur sonore s'arrête10 - Suppression d'une seule radiocommande :Pour supprimer une seule radiocommande, procéder comme l'indique le tableau ci-après.Pas Action Signalisation Appuyer sur P2 pour entrer dans le mode de suppression de la radiocommande. x1Les leds DL1, DL2, DL3, DL4 clignotent rapidement (rouge) DL1 DL2 DL3 DL4

Appuyer sur le bouton de la radiocom-mande à supprimer. x n

JP3 JP3 JP3 DL5 DL5 DL5 Les leds DL1, DL2, DL3, DL4 s'allument 1 s (vert) pour sig-naler la suppression réussie. DL1 DL2 DL3 DL4

Répéter la procédure pour supprimer les autres radiocommandes.Toutes les leds s'éteignent.Remarque :La procédure de suppression d'une seule radiocommande supprime toutes les touches de la radiocommande asso-ciées au module de réception. x n

ECRU.W 11 - Suppression de toutes les radiocommandes :Pour supprimer toutes les radiocommandes, procéder comme l'indique le tableau ci-après :Pas Action Signalisation Appuyer sur P1 et P2 et garder le doigt dessus.P1+P2 Les leds DL1, DL2, DL3, DL4 clignotent rapidement (rouge) DL1 DL2 DL3 DL4

Continuer à garder le doigt sur P1 et P2P1+P2Les leds DL1, DL2, DL3, DL4 s'allument 1 s (rouge). DL1 DL2 DL3 DL4

Continuer à garder le doigt sur P1 et P2P1+P2 Les leds DL1, DL2, DL3, DL4 s'allument 1 s (vert). DL1 DL2 DL3 DL4 4 Effacement okP1+P2Toutes les leds s'éteignent.Remarque :Il est désormais possible de modier le codage des radiocommandes accepté par la module de réception x n

JP3 JP3 JP3 DL5 DL5 DL5 Évènement LED Couleur SignalisationRéception d'un signal radio d'une ra-diocommande enregistrée sur la sortie CH1-4.DL5 Bleu 1 clignotementDL1-4Selon la conguration de la sortieSelon l'état de la sortieRéception d'un signal radio d'une ra-diocommande valide, non enregistrée.DL5 Bleu1 clignotement pour appui par impul- sion Plusieurs clignotements en gardant le doigt sur la touche.DL1-4 - Aucune signalisationRéception d'un signal radio d'une ra-diocommande non valide.DL5 -Aucune signalisationDL1-4 -12 - Signalisation de la led en mode de fonctionnement normal :7 VIMAR Group

13 - Sauvegarde et rétablissement de la mémoire des radiocommandes :

S'il s'avère nécessaire de créer une sauvegarde de la mémoire des radiocommandes ou de la rétablir, procéder de la façon suivante en utilisant un deuxième module de mémoire MEM.W, à brancher sur le connecteur MEM2.Remarque :Pour pouvoir effectuer une sauvegarde de la mémoire des radiocommandes, effacer d'abord toute la mémoire secondaire.Pas Action Signalisation Retirer l'alimentation, brancher un deuxième module de mémoire MEM.W sur le connecteur MEM2 si cela n'est pas déjà fait. Appuyer sur P2 et garder le doigt dessus puis mettre le module de ré-ception sous tension. Les leds DL1, DL2, DL3, DL4 clignotent rapidement (rouge) DL1 DL2 DL3 DL4

Continuer à appuyer sur P2 (env. 10 s) Les leds DL1, DL2, DL3, DL4 s'allument 2 s pour signaler :vert : l'effacement réussirouge : erreur (mémoire absente) DL1 DL2 DL3 DL4

Effacement ok Toutes les leds s'éteignent. x n

1) Effacement de la mémoire secondaire :

En l'absence de la mémoire secon-daire, retirer l'alimentation et brancher un deuxième module de mémoire MEM.W sur le connecteur MEM2. Procéder à l'effacement de la mé-moire secondaire (voir tableau pré-cédent).3 Appuyer 6 secondes sur P2.

6 s Les leds DL1, DL2, DL3, DL4 clignotent lentement (rouge) DL1 DL2 DL3 DL4 4 Appuyer 3 secondes sur P2.

3 s Les leds DL1, DL2, DL3, DL4 s'allument 5 fois de suite (rouge) DL1 DL2 DL3 DL4

Relâcher P1 lorsque les leds s'allument à tour de rôle.Les leds DL1, DL2, DL3, DL4 s'allument 2 s pour signaler :vert : sauvegarde réussierouge : erreur (mémoire absente ou pleine) DL1 DL2 DL3 DL4 x n

2) Sauvegarde de back-up de la mémoire des radiocommandes

ECRU.W 14 - Commande du module de réception via smartphone ou tablette :Le module récepteur peut être conguré/commandé à travers un smartphone/une tablette et l'appli Elvox de gestion Wi-Gate pour faciliter les phases de programmation. Pour valider la programmation via smartphone/tablette, brancher le module de communication Wi-Fi EMC.W sur le connecteur CNX1, se connecter au Wi-Fi et accéder au module récepteur à travers l'appli Wi-Gate.En cas de programmation via smartphone/tablette, il est possible de disposer de la fonction supplémentaire de verrouil-lage de la programmation du module récepteur à travers un mot de passe pour empêcher d'accéder et de modier la programmation, opérations qui ne sont pas autorisées.3) Rétablissement de la mémoire des radiocommandes à partir de la mémoire secondaire En l'absence de la mémoire secon-daire avec les radiocommandes à ré-tablir, retirer l'alimentation et brancher un deuxième module de mémoire MEM.W sur le connecteur MEM2 puis remettre sous tension.2 Appuyer 6 secondes sur P2.

6 s Les leds DL1, DL2, DL3, DL4 clignotent lentement (rouge) DL1 DL2 DL3 DL4 3 Appuyer 3 secondes sur P1.

3 s Les leds DL4, DL3, DL2, DL1 s'allument 5 fois de suite (rouge) DL4 DL3 DL2 DL1

Relâcher P2 lorsque les leds s'allument à tour de rôle.Les leds DL1, DL2, DL3, DL4 s'allument 2 s pour signaler :vert : rétablissement réussirouge : erreur (mémoire absente ou vide) DL1 DL2 DL3 DL4 x n
