Type de produit	Poêle électrique de sauna
Marque	Harvia
Modèle	Cilindro HPC900400M
Dimensions (L x P x H)	360 x 340 x 930 mm
Poids	17 kg
Alimentation électrique	400 V triphasé
Puissance	9,0 kW
Capacité de pierres max.	80 kg
Volume de sauna recommandé	8 – 14 m³
Hauteur minimale du sauna	1900 mm
Fonctions principales	Minuterie programmable, thermostat réglable, sécurité surchauffe
Type de minuterie	Mécanique (0-4h marche, 0-8h pré-programmation)
Matériau	Acier
Montage	Au sol, fixation murale possible
Entretien et nettoyage	Dépoussiérage des pierres, nettoyage extérieur avec chiffon humide, détartrage à l’acide citrique
Remplacement des pierres	Au moins une fois par an, ou plus selon usage
Sécurité	Arrêt automatique en cas de surchauffe, limiteur de température
Pièces détachées et réparabilité	Résistances, interrupteur, thermostat, kit de fixation disponibles
Garantie	2 ans (usage familial)
Normes	Conforme aux exigences de sécurité européennes

FOIRE AUX QUESTIONS - Cilindro HPC900400M HARVIA

Comment installer les pierres dans le poêle ?

Empilez les pierres de 5-10 cm de diamètre sans trop les serrer, en formant une couche épaisse contre la grille. Ne tassez pas les pierres décoratives. Recouvrez entièrement les résistances. Dépoussiérez les pierres avant usage.

Comment allumer le poêle ?

Placez l'interrupteur horaire sur la section 'marche' (A, de 0 à 4h). Le poêle démarre immédiatement. Pour une mise en route programmée, utilisez la section 'pré-programmation' (B, 0 à 8h).

Quelle quantité d'eau puis-je verser sur les pierres ?

Utilisez une louche de 2 dl maximum. Ne versez pas plus d'une louche à la fois pour éviter les éclaboussures d'eau bouillante. Utilisez de l'eau domestique et des essences spéciales sauna.

Comment régler la température du sauna ?

Tournez le thermostat dans le sens horaire pour augmenter la température. Commencez à la position maximale, puis ajustez légèrement dans le sens antihoraire si nécessaire. La température idéale se situe entre 65 et 75 °C.

Que faire si le poêle ne chauffe pas ?

Vérifiez les fusibles, le câble de raccordement, et que l'interrupteur horaire est sur 'marche'. Assurez-vous que la sécurité surchauffe n'a pas été déclenchée. Pour les modèles PC-E/HE, vérifiez le centre de contrôle.

Comment réinitialiser la sécurité surchauffe ?

Laissez refroidir le poêle. Pour les modèles PC-H/F, le bouton de réinitialisation se trouve dans le boîtier de raccordement. Faites appel à un électricien. Pour PC-E/HE, voir les instructions du centre de contrôle.

Quelle puissance de poêle choisir pour mon sauna ?

Calculez le volume de votre sauna (m³). Pour des murs isolés, suivez les indications du tableau (8-14 m³ pour 9 kW). Ajoutez 1,2 m³ par m² de mur non isolé. Multipliez par 1,5 pour les murs en madriers.

Comment nettoyer le poêle ?

Essuyez la poussière avec un chiffon humide. Éliminez les traces de calcaire avec une solution d’acide citrique à 10 %, puis rincez. Ne pas utiliser de produits abrasifs.

Quels types de pierres sont recommandés ?

Utilisez des pierres en péridotite, dolérite à olivine, olivine ou vulcanite. Le diamètre doit être de 5 à 10 cm. Les pierres en céramique et décoratives ne conviennent qu’après approbation du fabricant.

Comment ventiler la cabine de sauna ?

Placez la bouche d’arrivée d’air au-dessus du poêle (ventilation mécanique) ou en dessous/à côté (gravité). La bouche d’évacuation doit être près du sol, à l’opposé du poêle. L’air doit se renouveler 6 fois par heure.

MODE D'EMPLOI Cilindro HPC900400M HARVIA

Ces consignes d'installation et d'utilisation sont destinées au propriétaire du sauna ou à la personne chargée de l'entretien, ainsi qu'à l'électricien responsable de l'installation électrique du poèle. Àpres l'installation du poèle, ces consignes seront remises au propriétaire du sauna ou à la personne chargée de son entretien. Lire attentivement les consignes d'utilisation avant la mise en service de l'appareil.

Ce poèle est prévu pour chauffer la cabine de sauna à la température ajustate. Il est interdit d'utiliser le poèle à d'autres fins.

Félicitations pour cet excellent choix!

Garantie :

La période de garantie des poèles et de l'équipement de contrôle utilisés dans les saunas par des familles est de deux (2) ans.
- La période de garantie des poèles et de l'équipement de contrôle utilisés dans les saunas par les résidents d'appartements est d'un (1) an.
- La garantie ne couvreaucun défautresultant du non-respectdes instructionsd'installation, d'utilisation ou de maintenance.
- La garantie ne couvreaucun défautresultant de l'utilisation de pierres non recommandees par le fabricant du poèle.

TABLE DES MATIÉRS

1. MODE D'UTILISATION 18

1.1.Mise en place des pierres du poèle 18

1.1.1.Maintenance 19

1.2.Chauffage du sauna 19

1.3. Utilisation du poèle 20

1.3.1. Poèle allumé 20

1.3.2.Durée de pré-programmation (mise en route

programmée) 20
1.3.3. Poèle arrêté 20
1.3.4. Reglage de la temperature 21

1.4. Projection de l'eau sur les pierres 21
1.5.Conseils pour la seance de sauna 22
1.6.Avertissements 22
1.6.1.Description des symboles 22
1.7.Dépannage 22

2.CABINE DU SAUNA 25

2.1.Structure de la cabine de sauna 25
2.1.1. Noirissement des murs du sauna 25
2.2. Ventilation de la cabine de sauna 26
2.3.Puisance des poêles 26
2.4.Hygiene de la cabine de sauna 26

1. INSTRUCTIONS D'INSTALLATION 27

3.1.Avant l'installation 27
3.2. Emplacement et distances de sécurité 27
3.3.Raccordementelectrique 28
3.3.1. Résistance d'isoLation du poèle électrique......28
3.3.2. Installation du centre de contrôle et du capteur (PC-E/HE) 28
3.4.Installation du poèle.. 30
3.5. Réinitialisation de la sécurité surchauffe 32
3.5.1.PC-E/HE 32
3.5.2.PC/-F/-H. 32

1. PIECES DETACHEES 46

ES

1.1. Mise en place des pierres du poèle

L'empilement des pierres du poèle a un impact important sur le fonctionnement du poèle (figure 1).

Les pierres pour poèle sont importantes en termes de sécurité de l'appareil. Afin de conserver la garantie, l'utilisateur est responsable du bon entretien du compartment à pierres conformément aux spécifications et aux instructions.

Informations importantes sur les pierres de poèle appropriées :

• Les pierres de poële appropriées sont en péridotite, en dolérite à olivine, en olivine et en vulcanite.
  Utilisez uniquement la surface de clivage et/ou des pierres arrondies pour votre poèle.
• Si les résistances d'un poèle électrique sont en contact avec les pierres, il ne faut utiliser des pierres arrondies qu'au niveau des couches extérieures du compartment à pierres, afin qu'elles ne puissant entraient en contact avec les résistances.
• Les pierres en céramique et les pierres décoratives ne peuvent être utilisées qu'après approbation du fabricant et dans le respect des instructions qui leur sont propres.
• Veuillez notes que les pierres décoratives ne convennent qu'à la couche supérieure du compartment à pierres. En vue d'assurer une circulation suffisante de l'air, il ne faut pas trop tasser les pierres décoratives. Placez toutes les pierres décoratives de sorte qu'elles ne puissant toucher les résistances du poèle électrique. Si vous avez un poèle à bois, veillez à ce que les pierres ne touchent pas le cadre interieur chaud du poèle.
• La garantie ne couvre pas les défauts dus à l'utilisation de pierres décoratives ou de pierres de poèle non recommandées par le fabricant.
• Le diamètre des pierres doit se situer entre 5 et 10 cm.
• Dépoussierer les pierres avant de les empiler dans le poèle.

Lors de la mise en place des pierres :

• Il s'agit d'empiler les pierres de manière à former une couche épaissé contre la grille d'accier et d'empiler le reste des pierres sans trop les serrer. La couche épaissé évite que le rayonnement direct de la chaleur ne surchauffe les matériaux qui se trouvent autour du poèle. Faire tout particulièrement attention aux angles où les éléments chauffants sont pres de la grille. Les pierres, empilées moins serrées au milieu, liassent passer un flux d'air à travers le poèle. Le sauna et les pierres sont ainsi mistroux chauffés.
• Ne pas faire tomber de pierres dans le poële.
• Ne pas coincer de pierres entre les résistances.
• Empiler les pierres de manière à ce qu'elles se soutiennent entre-elles只不过 que de reposer sur les résistances.

1. INSTRUCCIONES DE USO

• Soutenir les résistances avec des pierres de maniere à ce qu'elles restent verticales.
• Ne pas former de haute pile de pierres sur le poële.
• Aucun objet susceptible de modifier la quantité ou la direction du flux d'air qui traverse le poèle ne doit être place à l'intérieur du compartment à pierres du poèle ni à proximité de ce dernier.

Recouvr entiement les résistances de pierres. Une résistance non couverte risque d'endommager les matériaux combustibles, même à l'extérieur des distances de sécurité. Vérifier qu'aucune résistance n'est visible derrière les pierres.

Étant données les variations importantes de tempé rature, les pierres du poèle se désintègrent au fur et à mesure de leur utilisation.

Remetre les pierres en place au moins une fois par an, voire plus si le sauna est utilisé fréquement. Dans le même temps, restorer tous les morceaux de pierre de la partie inférieure du poële et remplacer toutes les pierres désintégrées par des neues. Ainsi, la capacité de chauffage du poële reste optimale et le risque de surchauffe est évité.

Préter une attention particulière au tassement progressif des pierres. S'assurer que les résistances n'apparaissent pas avec le temps. Les pierres se tassent plus rapidement deux mois après leur emplement.

1.2. Chauffage du sauna

Pour éliminer les odeurs dégagées par le poèle et les pierres lors de la première utilisation, veiller à assurer une bonne ventilation du sauna.

Si la puissance du poèle est adaptée à la cabine de sauna, un sauna correctement isolé atteint la température adequate en une heures environ (2.3.). Les pierres du poèle chauffent généralement à bonne température en même temps que le sauna. La température appropriée pour les séances de sauna se situe entre 65 et 75^

1.1.1. Mantenimiento

1.3. Utilisation du poèle

Avant la mise en marche du poèle, vérifier qu'aucun objet n'est posé dessus ou à proximité. 1.6.

• Les modèles de poèles PC70/H/F et PC90/H/F sont équipés d'un interrupteur hora et d'un thermostat. L'interrupteur hora permet de régler la durée de fonctionnement du poèle et le thermostat de régler la température. 1.3.1.-1.3.4
• Les modèles PC70E/HE et PC90E/HE fonctionnent avec le centre de contrôle séparé. Voir les instructions d'installation et mode d'emploi du centre de contrôle.

Placer l'interrupteur hora sur la partie « marche » (section A de la figure 2, 0 à 4 heures). Le poèle se met en route immédiatement.

1.3.2. Durée de pré-programmation (mise en route programmee)

Placer l'interrupteur hora sur la partie « pré-programmation » (section B de la figure 2, 0 à 8 heures). Le poèle commence àchauffer lorsque l'interrupteur

est revenu sur la section « marche ». Ensuite, le poèle reste allumé pendant environ quatre heures.

Exemple : Vous souhaitez aller vous promenerpendant trois heures et profiter ensuite d'une seancede sauna. Placez I'interrupteur hora sur le chiffre2 de la section « pre-programmation »

La minuterie se met en marche. Au bout de deux heures, le poèle commence àchauffer. Comme le sauna est chauffé en une heures environ, il sera prét pour votre séance après environ trois heures, c'est-à-dire à votre retour de promenade.

1.3.3. Poèle arrêté

Le poèle s'arrête lorsque l'interrupteur horsaire revient sur zéro. Il est possible d'éteindre le poèle à tout moment en plaçant soi-même l'interrupteur horsaire sur

zero.

Éteindre le poèle après la séance de sauna. Il est parfois conseilé de laisser le poèle en route pendant un certain temps pour faire secher correctement les parties en bois de la cabine.

Vérifier toujours que le poèle s'est étéint et a arrêté de chauffer lorsqu'la minuterie a replaced l'interrupteur hora sur zéro.

1.3.4. Réglage de la température

Le thermostat (figure 2) sert à maintainir la tempé rature souhaitation dans la cabine de sauna. Proceder à des essais pour trouver le réglage qui convient le mistrs.

Commencer les essais sur la position maximale. Si, pendant la seance de sauna, la température augmente trop, tourner légarement l'interrupteur dans le sens inverse des aiguilles d'une montre. Remarque: même un petit décalage par rapport à la partie maximale modifiera considérablement la température du sauna.

1.4. Projection de l'eau sur les pierres

L'air du sauna devient sec en chauffant. Pour obtenir une humidité convenable, il faut projeter de l'eau sur les pierres brûlantes du poèle. La chaleur et la vapeur produit un effet différent d'une personne à l'autre - en procédant à des essais, on peut tracer le niveau de température et d'humidity qui convient le mistroux.

PC/-E, PCH/-E: Il est possible de générer une chaleur d'une nature douce ou intense, selon ses souhaits, enCHOISIGANT de verser de I'eau sur le devant du poèle ou directement au-dessus des pierres.

La contenance de la louche utilisée ne doit pas excéder 2 dl. Ne pas projeter ou verser une quantité d'eau plus importante en une seule fois. En effet, lors de l'évaporation, l'excédent d'eau bouillante pourrait éclabousser les personnes représentes dans le sauna. Veiller aussi à ne pas projeter d'eau sur les pierres lorsque celui un se trouve à proximé du poèle, la vapeur bouillante risquant de causeurs des brûlures.

N'utiliser que de I'eau remplissant les exigences de qualite de I'eau domestique (tableau 1). Pour aromaturer I'eau de vapeur, n'utiliser que des essences prevues a cet effet. Suivre les consignes figurant sur I'emballage.

1.5. Conseils pour la séance de sauna

• Commencer la seance de sauna en se lavant.
  S'asseoir dans le sauna et profiter de la vapeur aussi longtemps que cela reste agreable.
• Oublier le stress et se détendre!
• Le code des bonnes manieres dans un sauna préconise de ne pas déranger les autres par un comportement bruyant.
• Ne pas faire fuiR les autres occupants en projetant une quantite excessive d'eau sur les pierres.
• Se rafraîchir la peau afin de la refroidir. Les personnes en bonne santé peuvent profiter d'une baignade rafraîchissante si cela est possible.
• ÀpRES la séance de sauna, se laver.
• Se reposer, puis se rhabiller. Boire un verre d'eau fraîche ou une boisson gazeuse pour rétablit son équilibre hydrique.

1.6. Avertissements

• Des séances prolongées dans un sauna chaud provoquent une élevation de la température du corps qui peut s'avérer dangereuse.
• Se tener éloigné des pierres et des parties métalliques du poële. Elles risquent de provoquer des brûlures.
• Tenir les enfants éloignés du poële.
• Les enfants, les handicapés et les personnes affaiblies ou en mauvaise santé doivent être accompanies lors des séances de sauna.
  Il est conseilé de consulter un médecin au cas où les séances de sauna seraient contre-indiquées.
• Discuter avec un pédiatre de la participation eventuelle d'enfants en bas âge aux séances de sauna (âge, température du sauna, durée des séances ?)
• Toujours se déplacer avec la plus grande prudence, les bancs et le sol pouvant être glissants.
• Ne pas prendre un sauna sous l'effet de produits narcotiques (alcool, médicaments, drogues etc.).
• Ne jamais dormir dans un sauna chaud.
  L'air marin et humide est susceptible d'avoir une action corrosive sur les surfaces métalliques.
• Ne pas utiliser le sauna pour y faire sécher du linge sous peine de provoquer un incendie ou d'endommager les pièces électriques en raison de l'humidité excessive.

1.6.1.Description des symboles

Manuel utilisateurs.

Ne pas couvrir.

Toutes les opérations d'entretien doiventités réalisées par un professionnel de la maintenance.

Le poèle ne chauffe pas.

• Vérifier que les fusibles du poèle sont en bon état.
• Vérifier que le cable de raccordement est branché (3.4.).
• PC/-H/-F: Placer l'interrupteur hora sur la partie « marche » (1.3.1.).
  Augmenter le réglage du thermostat (1.3.4.).
• PC/-H/-F: S'assurer que la sécurité-surchauffe est toujours en place. L'interrupteur horsere fonctionne mais le poèle ne chauffe pas. (3.5.)
• PC90/H/F: Vérifier le fonctionnement du contacteur. Il doit émettre un « clic » lorsque l'on place l'interrupteur horsaire sur la partie « marche » (1.3.1.).

La cabine de sauna chauffe doucement. L'eau versée sur les pierres du poèle refroidit trop rapidement.

• Vérifier que les fusibles du poèle sont en bon état.
• Vérifier que toutes les résistances s'allument lorsque le poèle est allumé.
• Augmenter le réglage du thermostat (1.3.4.).
• Vérifier que le poèle est suffisamment puissant (2.3.).
• Vérifier les pierres du poèle (1.1.). Des pierres en piles trop serrées, le tassement progressif des pierres ou un type de pierres inadapté risquent de générer le flux d'air qui traverse le poèle et ainsi de limiter son efficacité.
• Vérifier que la ventilation de la cabine de sauna est adaptée (2.2.).

La cabine de sauna chauffe rapidement, mais la température des pierres reste insuffisante. L'eau versée sur les pierres passé à travers.

• Vérifier que le poèle n'est pas trop puissant (2.3.).
• Vérifier que la ventilation de la cabine de sauna est adaptée (2.2.).

Le panneau ou les autres matériaux proches du poèle noircissant rapidement.

• Vérifier que les distances de sécurité sont respectées (3.1.).
• Vérifier les pierres du poèle (1.1.). Des pierres en piles trop serries, le tassement progressif des pierres ou un type de pierres inadapté risquent de générer le flux d'air qui traverse le poèle et ainsi d'entrainer la surchauffe des matérielux environnants.

• Vérifier qu'aucune résistance n'est visible derrière les pierres. Si les résistances sont visibles, remettre les pierres en place de maniere à ce que les résistances soient totalement couvertes (1.1.).
  Voir egalentle paragraphe 2.1.1.

Une odeur se dégage du poèle.

Voir le paragraphe 1.2.
- Lorsqu'il est chaud, le poèle peut accentuer les odeurs générées dans l'air mais qui ne sont pas liées au sauna ni au poèle. Exemples : peinture, colle,GRAISS, assaisonnements.

Le poèle émet du bruit.

• PC/-H/-F: L'interrupteur horsere est un dispositif mecanique qui, en fonctionnement, émet le bruit d'un mecanisme d'horloge. Si l'interrupteur horsere émet ce bruit même lorsque le poèle est eteint, vérifie le câblage de l'interrupteur.
• Des détonations peuvent parfois se faire entendre; elles sont vraisemblablement dues au craquement des pierres sous I'effet de la chaleur.

• La dilatation thermique des composants du poèle peut entraîner l'émission de bruits lorsque le poèle chauffe.

• Compruebe que no pueda verse ningun elemento calefactor detrás de las piedras. Si pueda ver los elementos calefactores,whelming a colocar las piedras deforma que los elementos calefactores permanezcan Completely ocultos (1.1.).

• Véase también la sección 2.1.1.

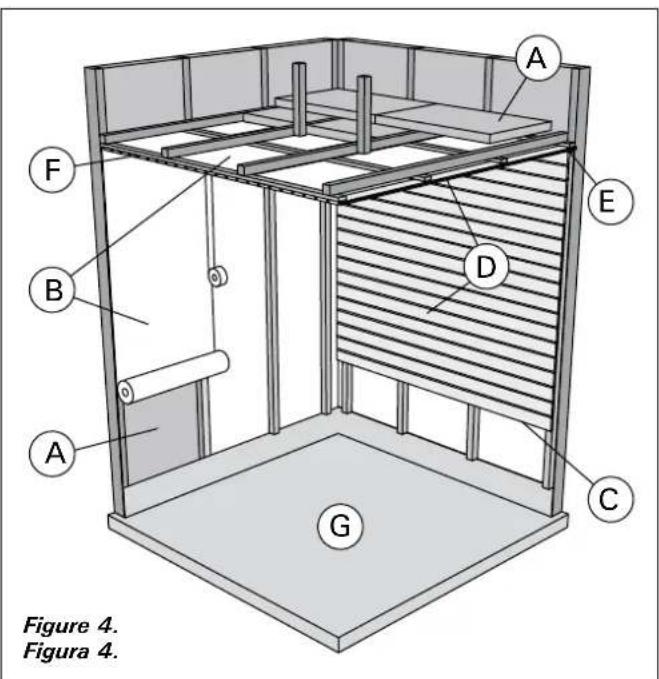

2.1. Structure de la cabine de sauna

A. Laine isolante, épaisseur 50 à 100 mm. La cabine doit être soigneusement isolée, pour pouvoirmaintenir le poèle à une température assez BASSE.
B. Protection contre l'humidité, par ex., papier aluminium. Placer le côte brillant du papier vers l'intérieur du sauna. Assembler les rac-cords avec du ruban adhésiif aluminium.
C. Espace d'aération d'environ 10 mm entre la protection contre l'humidité et le panneau (recommandation).
D. Lambris léger de 12 à 16 mm d'épaissur. Avant d'installer les lambris, vérifier le câblage électrique et les renforts des murs, nécessaires à l'installation du poèle et des banquettes.
E. Espace d'aération d'environ 3 mm entre le mur et le panneau de plafond.
F. La hauteur du sauna est généralement de 2100 à 2300 mm. La hauteur minimale dépend du poèle (voir tableau 3). L'espace entre la banquette supérieure et le plafond ne doit pas dépasser 1 200 mm.
G. Utiliser des revêtements de sol en ceramique et des joints en ciment sombres. Les particules dues à la désintégration des pierres du poële et les impuretés contenues dans l'eau du sauna peuvent noirçir et/ou endommager les revêtements de sol fragiles.

Demander aux autorités de lutte contre l'incendie quelles parties de la paroi-coupe feu peuvent être isolées. Les conduits de fumée utilisés ne doivent pas être isolés.

Les plaques de protection legères montées directement contre le mur ou le plafond représent un risque d'incendie.

2.1.1. Noirissement des murs du sauna

Avec le temps, il est tout à fait normal que les surfaces en bois de la cabine de sauna noircissant. Ce noircissement peut être accéléré par

la lumiere du soleil
- la chaleur du poèle
- les agents de protection appliqués sur les murs (les agents de protectionprésentent un faible niveau de résistance à la chaleur)
les fines particules provenant des pierres du poèle qui sont soulevées par le flux d'air.

L'air de la cabine de sauna doit se renouveler six fois par heures. La figure 5 presente différentes options de ventilation de la cabine.

A. Emplacement de la bouche d'air. Pour une ventilation mecanique, placer la bouche d'air au-dessus du poèle. Pour une ventilation par gravité, placer la bouche d'air en dessous ou à côté du poèle. Le diamètre du conduit d'arrivée d'air doit être de 50 à 100 mm. PC-E/HE: Ne pas placer la bouche d'arrivée d'air de manière à ce que le flux d'air refroidisse le capteur de température (voir les instructions d'installation du capteur de température contenues dans les instructions d'installation de l'unité de contrôle) !
B. Bouche d'évacuation d'air. Placer la bouche d'évacuation d'air pres du sol, aussi loin que possible du poèle. Le diamètre du conduit d'évacuation d'air doit être le double de celui du conduit d'acciviée d'air.
C. Bouche d'air facultative pour le séchage (fermée pendant le chauffage et les séances de sauna). Le sauna peut aussi être séché en laissant la porte ouverte après la séance.
D. Si la bouche d'évacuation d'air se trouve dans la salle de toilette, l'espace sous la porte de la cabine doit etre au moins de 100 mm.La ventilation mecanique est obligatoire.

2.3. Puissance des poèles

Lorsque les murs et le plafond sont couverts de pannaaux et que l'iso1ation derriere les pannaux est adapteee, la puissance du poele est definie en fonction du volume du sauna. Les murs non isolés (brique, bloc de verre, beton, tuiles, etc.) augmentent le besoin en puissance du poèle. Ajouter 1,2m^3 au volume du sauna pour chaque metre carré de mur non isolé. Par exemple, une cabine de 10m^3 equipée d'une porte en verre nécessite un puissance équivalente à celle d'une cabine d'environ 12m^3 . Si la cabine est equipée de murs en madriers, multiplier le volume du sauna par 1,5. Choisir la puissance de poèle adaptée dans le tableau 3.

2.4. Hygiene de la cabine de sauna

Utiliser des serviettes pour banc pendant la séance de sauna, pour éviter que la transpiration ne coule sur les banquettes.

Les banquettes, les murs et le sol du sauna doivent être soigneusement lavés au moins tous les six mois. Utiliser une Brosse à récurer et du détergent pour sauna.

Essuyer la poussière et la saleté accumulées sur le poèle à l'aide d'un chiffon humide. Éliminer les traces de chaux presents sur le poèle avec une solution d'acide citrique à 10 % et rincer.

3.1. Avant l'installation

Avant de se lancer dans l'installation du poèle, bien dire les consignes et vérifier les points suivants :

• La puissance et le type du poèle à installer sont-ils adaptés au sauna en question? Le volume du sauna ne doit être ni inférieur ni supérieur à celui indiqué dans le tableau 2.
• La tension d'alimentation est-elle adaptée au poèle?
• L'emplACEMENT est adapté au poèle (3.2.).
• Réinitialisation de la sécurité surchauffe.

Le sauna ne doit être équipé que d'un seul poèle électrique.

3.2. Emplacement et distances de sécurité

Les distances de sécurité minimales sont décrites sur la figure 6.

• Il est absolutement obligatoire de respecter ces valeurs lors de l'installation du poèle. Dans le cas contraire, il existe un risque d'incendie.
• Les morceaux de pierre chauds peuvent endommager les revêtements de sol et entraîner un risque d'incendie. Les revêtements de sol à l'emplacement du poèle doivent être résistants à la chaleur.
• Si le poèle doit être intégré au banc à l'aide du cadre d'encastrement HPC1, reportez-vous aux instructions d'installation du cadre avant de perccher un trou dans le banc.

Tableau 2. Données d'installation du poèle
Tabla 2. Detalles de instalación del calentador

Poèle Calentador	Puisance Potencia	Dimensions Dimensiones		Pierres Piedras	Cabine du sauna Sala de vape
		Largeur/ profondeur/ hauteur Anchura/Profundidad/ Altura	Poids Peso		Volume Vol. cubico		Hauteur Altura
	kW	mm kg max. kg			2.3.1 min. m³ max. m³ min.		mm
PC70 6,8 320/3	20/930 10 80 6 10 19	0/930 17 80 6 10	19	00
PC70H	6,8 360/34 0/930 17 80 6	10	19	00
PC70F	6,8 360/36 0/930 17 80 6	10	19	00
PC70E	6,8 320/32 0/930 10 90 6	10	19	00
PC70HE 6,8 360	0/340/930 1 7 90 6 10	10	1900
PC90 9,0 320/3	20/930 10 80 8 14 19	0/930 17 80 8 14	19	00
PC90H	9,0 360/34 0/930 17 80 8	14	19	00
PC90F	9,0 360/36 0/930 17 80 8	14	21	00
PC90E	9,0 320/32 0/930 10 90 8	14	19	00
PC90HE 9,0 360	0/340/930 1 7 90 8 14	1900

3.3. Raccordement électrique

Le raccordement du poèle au secteur ne doit être réalisé que par unElectricien professionnel et conformément aux règlements en vigueur.

• Le poèle est connecté de façon semi-fixe au boîtier de jonction (figure 7: A)itué sur le mur du sauna. Le boîtier de jonction doit être étanche aux éclaboussures. Sa hauteur par rapport au sol ne doit pas dépasser 500~mm .
• Le cable de raccordement (figure 7: B) doit être un cable caoutchoute de type H07RN-F ou équivalent. NB! Le recours à un cable isolé en PVC comme cable de raccordement est interdit en raison de sa sensibilité à la chaleur.
• Les cables de raccordement ou d'installation arrivant dans le sauna ou dans les murs du sauna, à une hauteur supérieure à 1 000 mm du sol, doivent supporter, en charge, une température de 170^ au moins (par exemple SSJ). Les équipements electriques installés à une hauteur supérieure à 1 000 mm du sol du sauna doivent être homologues pour une utilisation à température ambiente de 125^ (marquage T125).
  Le centre de commande (poèle PC/-H/-F) est équipé, parallèlement aux bornes de secteur, d'une borne (P) permettant le contrôle du chauffage électrique (figure 7). La commande de tension est transmise depuis le poîle lorsque ce dernier est allumé. Le cable de contrôle du chauffage électrique est relié directement au boîtier de jonction du poîle, d'ou il continue au moyen d'un cable de raccordement caoutchoute écais vers le connecteur à ligne du poîle.

3.3.1. Résistance d'iso1ation du poèle électrique

Lors de l'inspection finale des installations électriques, il est possible que la mesure de la résistance d'isolation du poèle revèle une « fuite », due à l'humidité ambiente qui a pu PENETRER dans la matière isolante des résistances de chauffage (pendant le stockage/transport). L'humidité disparaître des résistances quand le sauna aura été chauffé deux ou trois fois.

Ne pas raccarder l'alimentation du poèle élec-trique par le disjoncteur différentiel!

3.3.2. Installation du centre de contrôle et du capteur (PC-E/HE)

• Des consignes détaillées concernant la fixation sur le mur du centre de contrôle sont fournies avec ce dernier.
• Installez le capteur (WX248) comme indiquedans l'illustration 8. Si le poèle est instalé àplus de 100~mm de la paroi, le capteur doit etreinstallé au plafond.

Ne pas placer la bouche d'arrivee d'air de maniere a ce que le flux d'air refroidisse leur de tempereature. Figure 5.

3.3. Conexiones electrolycas

3.4. Installation du poèle

Voir figure 9.

1. Brancher les cables au poèle (3.3.).
2. Mettre le poèle en place et le régler à la verticale à l'aide des pieds réglibres.
3. Utilisez les kits de fixation (2 pieces) pour fixer le poèle aux éléments de structure du sauna.

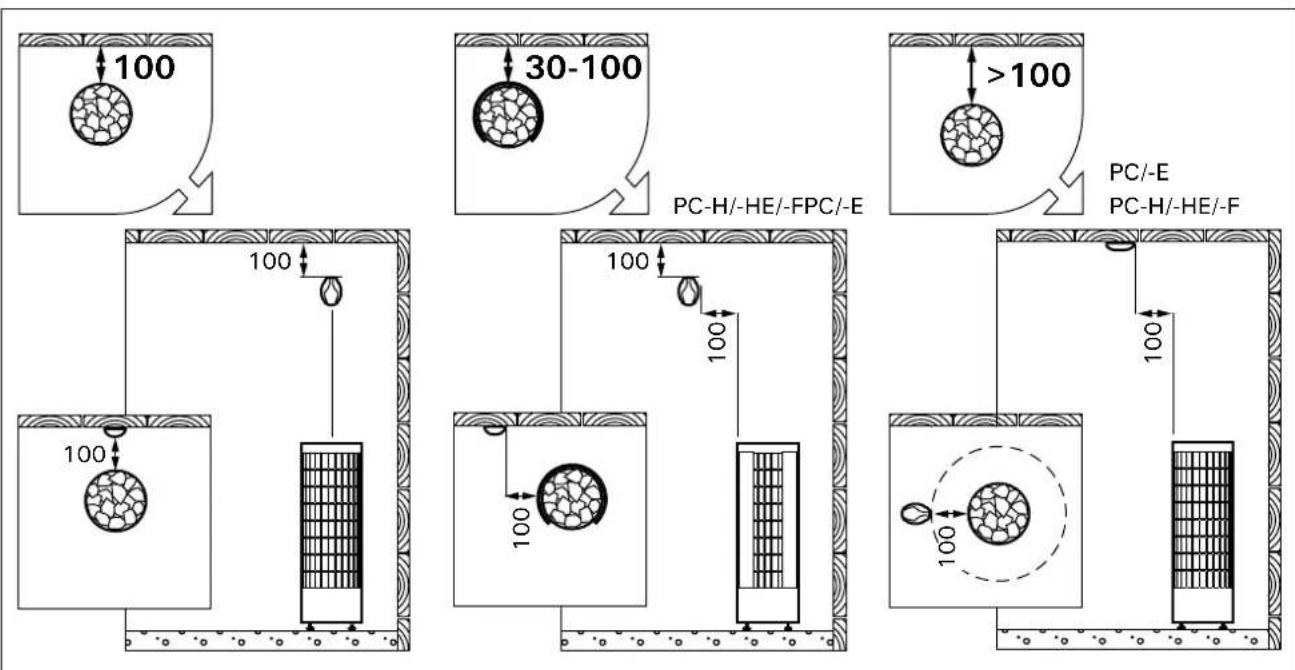

Figure 8. Installation du capteur (toutes les dimensions sont fournies en millimetres)
Figure 8. Instalacion del sensor de temperatura (todas las dimensiones en milimetros)

1.

2.

3. PC/-E

3. PC-H/-HE/-F

Figure 9. Installation du poèle
Figura 9. Instalacion del calentador

3.5. Réinitialisation de la sécurité surchauffe Si la température de la cabine de sauna devient dangereusement elevée, la sécurité-surchauffe coupe définitivement l'alimentation du poèle. Il est possible de remettre la sécurité-surchauffe à zéro lorsque le poèle a refroidi. La raison de l'arrêt doit être déterminé avant d'appuyer sur le bouton.

• Les pierres se sont-elles effritées et resserries dans le compartment à pierres?
• Le poèle est-il resté longtemps sans être utilisé ?
• Le capteur du thermostat est-il mal place ou casset?
• Le poèle a-t-il été soumis à un choc violent (par exemple durant le transport)?

La sécurité-surchauffe de l'appareil peut également se déclencher à des températures inférieures à -5 °C / 23 °F (stockage, transport, environnement). Avant l'installation, placez l'appareil dans un endroit chaud. La sécurité-surchauffe peut être réinitialisée quand la temperature de l'appareil se situe à env. 18 °C / 64 °F. sécurité-surchauffe doit être réinitialisée avant d'utiliser cet apparéil.

3.5.1. PC-E/HE

Voir les instructions d'installation du centre de contrôle.

3.5.2. PC/-F/-H

B:Le bouton de remise a zéro se trouve dans le boitier de raccordement du poèle. Seule une personne habilitée a effectuer des installations électriques peutaccomplir cette tâche.

Nous vous recommendons d'utiliser uniquement les pieces détaches du fabricant. Le recomendamos utiliser solo repuestos del fabricante.
