DH2N35QR - Moyeu-dynamo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moyeu-dynamo pour vélo
Marque	SHIMANO
Modèle	DH2N35QR
Alimentation	Dynamo rotative (générateur)
Puissance nominale	1,5 W (pour éclairage DEL uniquement)
Poids	Environ 100 g (plage 60-120 g)
Matériau du corps	Alliage d'aluminium
Couleur	Noir / Argenté
Fonctions principales	Génération de courant pour l'éclairage avant et arrière ; modulateur de puissance intégré
Installation	Côté droit de la fourche avant (sens de marche)
Connexion électrique	Bornes de branchement avec cache-connecteur
Compatibilité éclairage	Éclairages DEL avant et arrière, puissance max 1,5 W
Sécurité	Ne pas toucher les bornes en rotation ; ne pas démonter ni modifier ; vérifier le serrage de la roue avant chaque utilisation
Entretien	Inspections visuelles régulières avant utilisation : serrage de la roue, fonctionnement de l'éclairage, bruit anormal
Réparabilité	Contacter un revendeur agréé ; manuel technique disponible sur https://si.shimano.com
Informations générales	Fabricant : SHIMANO INC., 3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

FOIRE AUX QUESTIONS - DH2N35QR SHIMANO

Comment installer le moyeu-dynamo DH2N35QR ?

Installez le moyeu sur la fourche avant de manière à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Assurez-vous que la roue est bien serrée et que la borne est correctement connectée. Consultez le manuel du revendeur sur si.shimano.com pour plus de détails.

Quels éclairages sont compatibles avec ce moyeu-dynamo ?

Ce moyeu-dynamo est conçu pour une puissance de 1,5 W et ne doit être utilisé qu'avec des éclairages DEL (LED) avant et arrière. Ne pas utiliser d'éclairages halogènes ou à incandescence.

Quelle est la puissance de sortie du moyeu-dynamo ?

La puissance nominale est de 1,5 W, adaptée pour alimenter des éclairages DEL. La tension de sortie dépend de la vitesse de rotation, mais est optimisée pour les systèmes d'éclairage vélo.

Puis-je utiliser le moyeu-dynamo avec des éclairages halogènes ?

Non, le manuel précise que le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL. L'utilisation d'éclairages halogènes peut endommager le système ou ne pas fonctionner correctement.

Y a-t-il une limite de poids total du vélo avec ce moyeu ?

Oui, respectez le poids total (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Le modulateur de puissance intégré peut affecter le freinage en cas de dépassement de la plage recommandée. Vérifiez la valeur gravée sur le moyeu.

Que faire si un bruit anormal provient du moyeu ?

Avant chaque utilisation, vérifiez l'absence de bruit anormal. Si vous en entendez un, arrêtez d'utiliser le vélo et contactez votre lieu d'achat ou un distributeur agréé. Un bruit peut indiquer un problème interne nécessitant une réparation.

Comment entretenir le moyeu-dynamo ?

Effectuez des inspections régulières : vérifiez le serrage des roues, le bon allumage de l'éclairage, et écoutez tout bruit anormal. N'essayez pas de démonter le moyeu. Pour un entretien plus approfondi, consultez un revendeur professionnel.

Puis-je démonter le moyeu-dynamo moi-même ?

Non, le manuel avertit : ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement, une chute et des blessures graves. Toute intervention doit être effectuée par un mécanicien vélo qualifié.

Où trouver le manuel d'installation complet ?

Le manuel du revendeur (pour mécaniciens professionnels) est disponible sur le site https://si.shimano.com. La notice d'utilisation simplifiée est fournie avec le produit ou téléchargeable sur notice-facile.com.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez d'abord que la borne de branchement est correctement connectée. Assurez-vous que l'éclairage est compatible (DEL, 1,5 W max). Si le problème persiste, testez avec un autre éclairage ou contactez un revendeur. Ne touchez pas les bornes en rotation.

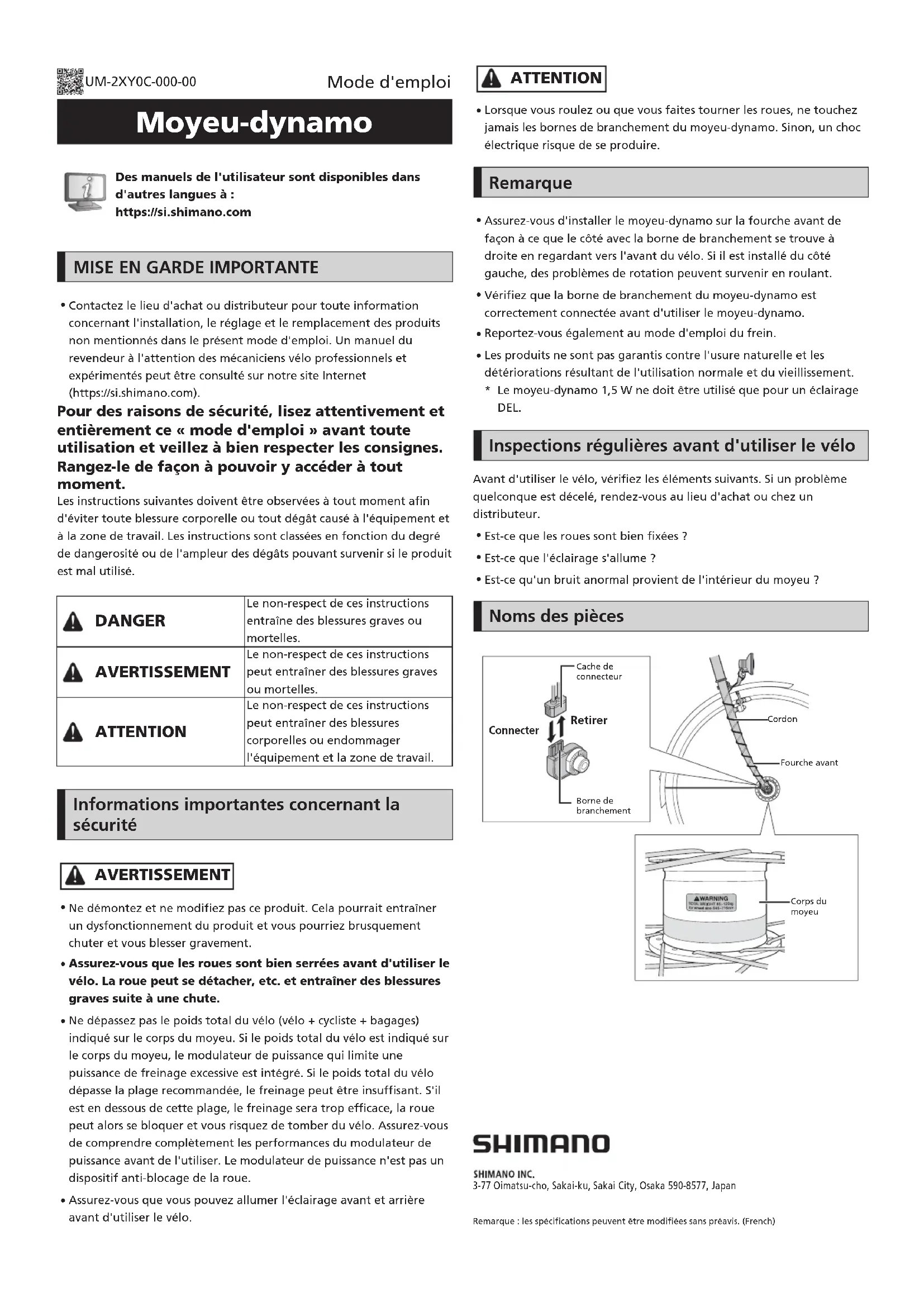

MODE D'EMPLOI DH2N35QR SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue.
• Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

- Lorsque vous roulez ou que vous faites tourner les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

• Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant.
• Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo.
• Reportez-vous également au mode d'emploi du frein.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. * Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées ?
• Est-ce que l'éclairage s'allume ?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

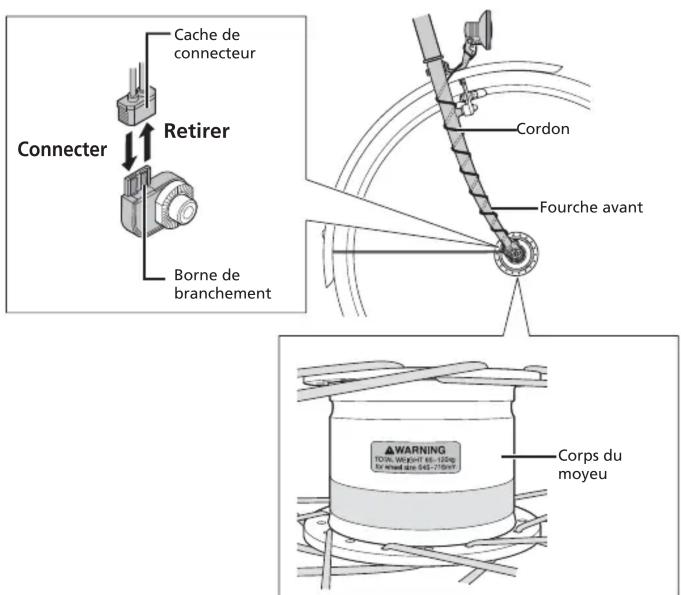

Noms des pièces

Cache de connecteur Retirer Connector Borne de branchement Cordon Fourche avant WARNING TOS, weight 60-120g Or moutier 542-7097 Corps du moyeu

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
