Deore LX DHT675 - Moyeu-dynamo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moyeu-dynamo pour vélo
Marque	Shimano
Modèle	Deore LX DHT675
Catégorie	Moyeu-dynamo
Puissance nominale	1,5 W
Tension de sortie	6 V (typique)
Usage prévu	Éclairage LED avant et arrière
Poids	Environ 500 g
Matériau	Alliage d'aluminium, acier
Diamètre de la roue compatible	Jusqu'à 700c
Fixation	Montage sur fourche avant (côté droit vers l'avant)
Type de connecteur	Bornes de branchement avec cache-connecteur
Étanchéité	Conçu pour une utilisation en extérieur
Entretien	Vérifier régulièrement le serrage des roues et le fonctionnement de l'éclairage
Sécurité	Ne pas démonter ; risque de choc électrique en rotation ; respecter le poids total vélo
Réparabilité	Confier à un revendeur professionnel ; manuel revendeur disponible en ligne
Garantie	Garantie fabricant (hors usure normale)
Notice d'utilisation	Disponible gratuitement en PDF sur notice-facile.com et si.shimano.com

FOIRE AUX QUESTIONS - Deore LX DHT675 SHIMANO

Quelle est la puissance du moyeu-dynamo Shimano Deore LX DHT675 ?

Le moyeu-dynamo délivre une puissance nominale de 1,5 W (6 V), adaptée à l'éclairage LED avant et arrière.

Comment installer correctement le moyeu-dynamo sur la fourche ?

Installez le moyeu de sorte que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Une installation à gauche peut causer des problèmes de rotation.

Puis-je utiliser ce moyeu avec des ampoules halogènes ?

Non, ce moyeu-dynamo 1,5 W est conçu uniquement pour un éclairage DEL (LED). L'utilisation d'ampoules halogènes peut endommager le système.

Quel entretien régulier est nécessaire ?

Avant chaque utilisation, vérifiez que les roues sont bien serrées, que l'éclairage s'allume correctement et qu'aucun bruit anormal ne provient du moyeu. Nettoyez les connecteurs si nécessaire.

Que faire en cas de dysfonctionnement de l'éclairage ?

Vérifiez d'abord la connexion des bornes de branchement et l'état des câbles. Si l'éclairage ne s'allume toujours pas, consultez un revendeur professionnel. Ne tentez pas de réparer vous-même.

Y a-t-il un risque de choc électrique ?

Oui, ne touchez jamais les bornes de branchement pendant que les roues tournent. Cela pourrait provoquer un choc électrique. Débranchez l'éclairage avant toute intervention.

Quel est le poids maximum supporté par le moyeu ?

Ne dépassez pas le poids total (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Un dépassement peut entraîner une insuffisance de freinage ou un blocage de roue.

Puis-je modifier ou démonter le moyeu ?

Non, le démontage ou la modification est strictement interdit. Cela pourrait entraîner un dysfonctionnement et une chute grave. Toute réparation doit être effectuée par un professionnel.

Où puis-je trouver des pièces de rechange ou le manuel du revendeur ?

Le manuel du revendeur est disponible sur le site si.shimano.com. Pour les pièces, contactez votre distributeur ou un atelier vélo agréé.

La garantie couvre-t-elle l'usure normale ?

Non, la garantie ne couvre pas l'usure naturelle ni les détériorations dues à une utilisation normale et au vieillissement. Consultez les conditions de garantie fournies avec le produit.

MODE D'EMPLOI Deore LX DHT675 SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue.
• Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

- Lorsque vous roulez ou que vous faites tourner les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

• Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant.
• Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo.
• Reportez-vous également au mode d'emploi du frein.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. * Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées ?
• Est-ce que l'éclairage s'allume ?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

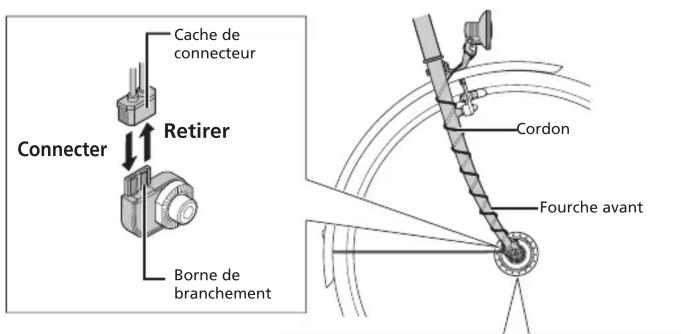

Noms des pièces

Cache de connecteur Retirer Connector Borne de branchement Cordon Fourche avant

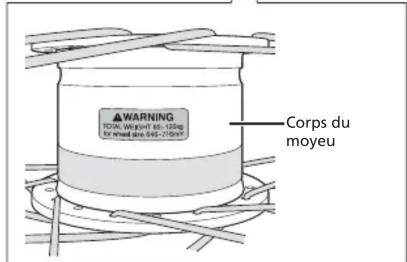

WARNING TOOL WIPPE 68-125p EX HEAD SUE 040-1750/0 Corps du moyeu

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
