WHRS171CLR12650B - Roues de vélo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Roues de vélo pour frein à disque
Marque	SHIMANO
Modèle	WHRS171CLR12650B
Catégorie	Roues de vélo
Dimensions de la jante	700C (622 mm) – compatibles pneus route
Matériau de la jante	Carbone (vérifier l'absence de pelage ou fissures)
Type d’axe	Axe traversant E-THRU 12 mm (avant et arrière)
Compatibilité frein	Freins à disque uniquement (pas freins sur jante)
Pression des pneus recommandée	Respecter la pression maximale indiquée sur le pneu et la jante (ne pas dépasser la plus faible)
Fonctions principales	Conçues pour performances sur route, avec jante haute améliorant l’aérodynamique
Période de rodage des freins	La puissance de freinage augmente progressivement après les premiers kilomètres
Entretien et nettoyage	Utiliser un détergent neutre ; éviter les nettoyeurs haute pression ; ne pas huiler l’intérieur du moyeu
Sécurité avant utilisation	Vérifier le serrage des roues, l’état des rayons, l’absence d’endommagements sur la jante, et le jeu du levier de déverrouillage
Pièces détachées	Clés à rayons spéciales disponibles en option ; contacter le revendeur pour le remplacement des pièces internes du moyeu
Réparabilité	Le réglage des rayons est recommandé après 1 000 km ; toute intervention complexe doit être confiée à un revendeur
Informations générales	Notice de 9 pages disponible gratuitement en téléchargement ; manuel revendeur sur https://si.shimano.com
Garantie	La garantie ne couvre pas l’usure naturelle ni les dégradations liées à une utilisation normale

FOIRE AUX QUESTIONS - WHRS171CLR12650B SHIMANO

Quelle est la pression des pneus recommandée pour ces roues ?

Utilisez la pression d'air adéquate indiquée sur le pneu et la jante. Si les pressions maximales diffèrent, ne dépassez jamais la plus petite valeur.

Puis-je utiliser ces roues avec des freins sur jante ?

Non, ces roues sont conçues exclusivement pour les freins à disque. Les utiliser avec des freins sur jante pourrait endommager les jantes et causer un accident.

Comment installer correctement la roue avec l'axe traversant E-THRU ?

Assurez-vous que le levier de déverrouillage de l'axe ne touche pas le disque de frein. Serrez fermement et vérifiez que la roue est bien fixée avant de rouler. Reportez-vous au mode d'emploi de l'axe E-THRU.

Que faire si le levier de déverrouillage interfère avec le disque de frein ?

Arrêtez immédiatement d'utiliser le vélo et contactez votre revendeur ou un distributeur. Ne roulez pas tant que le problème n'est pas résolu.

Y a-t-il une période de rodage pour les freins à disque ?

Oui, les freins à disque nécessitent une période de rodage pendant laquelle la puissance de freinage augmente progressivement. Soyez prudent lors des premiers freinages et après un changement de plaquettes ou de disque.

Comment nettoyer les roues sans les endommager ?

Utilisez un détergent neutre et un chiffon doux. N'utilisez pas de nettoyeur haute pression car l'eau pourrait pénétrer dans les moyeux. Évitez de frotter trop fort les autocollants ou les zones laquées.

Que vérifier avant chaque sortie ?

Vérifiez le serrage des roues, l'état des rayons, la surface de la jante (pas de bosses, fissures ou éraflures), et que le pneu est correctement installé. Vérifiez aussi l'épaisseur des plaquettes de frein (min. 0,5 mm).

Puis-je utiliser ces roues sur des chemins non revêtues ?

Non, ces roues sont conçues pour les surfaces pavées. Les utiliser sur des chemins non revêtus peut voiler ou endommager les roues et entraîner un accident.

Comment régler la tension des rayons ?

Il est recommandé de confier le réglage à un revendeur après les 1 000 premiers kilomètres ou si une différence de tension est constatée. Des clés à rayons spéciales sont disponibles en option.

Où trouver des informations supplémentaires ou le manuel du revendeur ?

Le manuel du revendeur est disponible sur le site https://si.shimano.com. Pour toute question, contactez votre revendeur ou un distributeur.

MODE D'EMPLOI WHRS171CLR12650B SHIMANO

Table des matières

MISE EN GARDE IMPORTANTE.... 3

Informations importantes concernant la sécurité.... 4

Remarque 6

Inspections régulières avant d'utiliser le vélo 7

Noms des pièces....8

Mise en GARDE importante

- Contactez votre revendeur ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce mode d'emploi avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. Utiliser le levier de déverrouillage de l'axe incorrectement pourrait entraîner le détachement de la roue, etc. et conduire à des blessures graves suite à une chute ou une collision.
• Utilisez la pression d'air adéquate indiquée sur le pneu et la jante. Si les pressions maximales indiquées sur le flanc du pneu et sur la jante diffèrent, veillez à ne pas dépasser la pression maximale dont la valeur est la plus petite.
• Avant d'utiliser le vélo, vérifiez que des rayons ne sont pas tordus ou desserrés dans les roues, et que la surface de la jante ne présente aucune bosse, éraflure ou fissure. N'utilisez pas la roue si vous observez l'une de ces anomalies. En effet, la roue pourrait se briser et entraîner votre chute. Vérifiez également qu'il n'y a pas de pelage ou de fissures du carbone.
• N'utilisez pas les roues de route sur des surfaces non pavées. Les roues de route sont conçues pour des surfaces pavées. Si les roues sont utilisées sur des surfaces sans revêtement, elles risquent de se voiler ou d'être endommagées et des accidents risquent de se produire.
• Ne les utilisez pas avec des freins sur jante. Ces roues sont conçues exclusivement pour être utilisées avec des freins à disque. Utiliser ces roues avec des freins sur jante peut endommager les jantes et conduire à un accident qui peut entraîner des blessures graves voire un décès.
• Vérifiez que le levier de déverrouillage de l'axe n'interfère pas avec le disque de frein même lorsqu'il est complètement engagé. Le levier de déverrouillage de l'axe pourrait interférer avec le disque de frein si il est du côté du disque de frein, ce qui est dangereux. Si le levier de déverrouillage d'axe interfère avec le disque de frein, arrêtez immédiatement d'utiliser le vélo et contactez votre revendeur ou un distributeur.

Levier de déverrouillage d'axe Disque de frein

- Pour en savoir plus sur l'axe E-THRU, reportez-vous au mode d'emploi de l'axe E-THRU.

Roue (axe traversant) F12 (axe avant 12 mm), R12 (axe arrière 12 mm)

- Cette roue peut uniquement être utilisée en association avec la fourche avant/le cadre spécial et l'axe traversant. En cas d'utilisation avec un autre cadre/une autre fourche avant ou un autre axe traversant, la roue risque de se détacher du vélo pendant que vous roulez et vous risquez de vous blesser grièvement.

Roue tubulaire

- Avant d'utiliser le vélo, vérifiez si les pneus sont fermement collés aux jantes. Si les pneus se défont pendant que vous roulez, vous pouvez tomber et vous blesser grièvement.

Attention

- Veuillez noter qu'une jante plus haute est plus facilement affectée par le vent et rend la conduite instable.

Période de rodage

- Les freins à disque ont une période de rodage, et la puissance de freinage augmente graduellement au fur et à mesure de la progression de cette période de rodage. Assurez-vous que vous ressentez de telles augmentations. Sinon, vous risqueriez de perdre le contrôle de votre vélo, de tomber et de vous blesser grièvement. La même chose risque de se produire lorsque les plaquettes de frein ou le disque de frein sont remplacés.

Remarque

• Pour utiliser la clé à rayons fournie, contactez votre revendeur ou un distributeur pour obtenir de l'aide. - Des clés à rayons spéciales sont disponibles en option. - Veuillez ne pas huiler les pièces internes du moyeu. Sinon, la graisse s'en échappera. - Nous vous recommandons de demander à un revendeur de régler la tension des rayons si une différence de tension est constatée, et après 1 000 km d'utilisation. - Ne nettoyez pas la zone du moyeu avec un nettoyeur à haute pression. L'eau risque d'entrer dans les moyeux, ce qui peut diminuer leur performance. Utilisez un détergent neutre pour nettoyer les roues. Les autres produits de nettoyage risquent de détériorer les roues. Ne nettoyez aucune zone qu'il est demandé de ne pas nettoyer. - Ne frottez pas trop fort les autocollants ni les zones laquées ou imprimées des roues. Cela risquerait de décoller les autocollants ou d'endommager le laquage ou les mentions imprimées. - Veillez également à lire le manuel des freins à disque. - Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. - Afin de préserver au maximum les performances, nous recommandons fortement l'utilisation de lubrifiants et de produits d'entretien SHIMANO.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous chez le revendeur ou un distributeur.

• Est-ce que le pneu de la roue tubulaire est installé correctement ? • Y a-t-il des rayons cassés ou desserrés ?
• Est-ce que la surface de la jante présente des coups, est abîmée ou fissurée ?
• Est-ce que les roues sont bien fixées ?
• Y a-t-il des traces de fuite du liquide de frein ? • L'épaisseur des plaquettes est-elle d'au moins 0,5 mm ? • Le disque de frein est-il fissuré ou déformé ? • Est-ce difficile de faire tourner les roues ?
• Est-ce que les roues font un bruit anormal ?

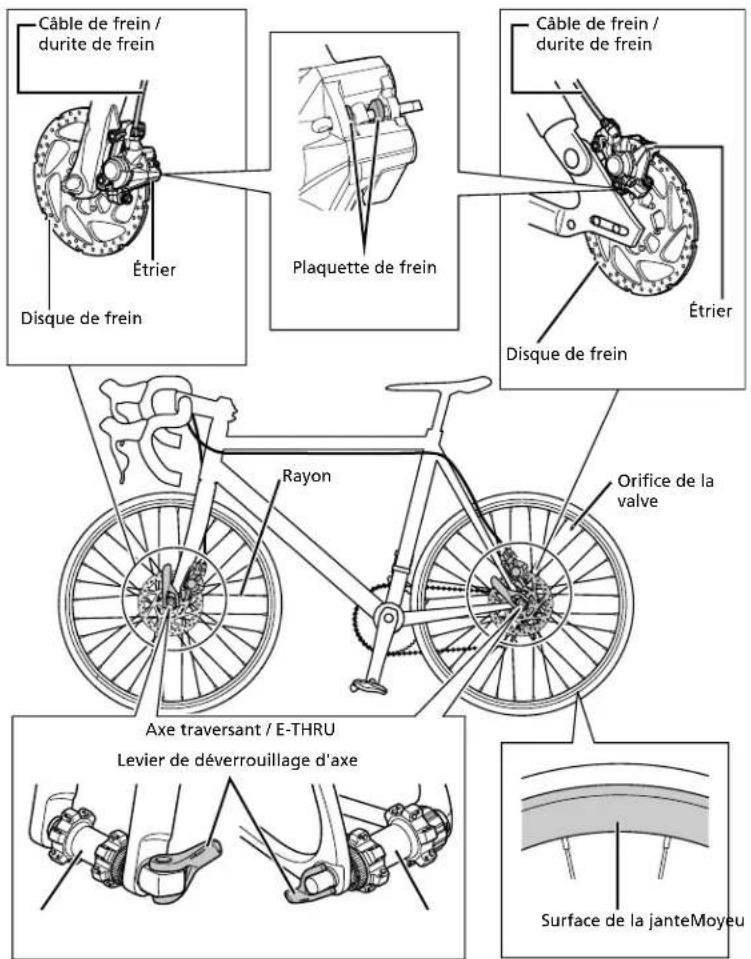

Noms des pièces

Câble de frein / durite de frein Étrier Disque de frein Plaquette de frein Câble de frein / durite de frein Étrier Disque de frein Rayon Orifice de la valve Axe traversant / E-THRU Levier de déverrouillage d'axe Surface de la janteMoyeu
