Type de produit	Clé serre-tube
Marque	RIDGID
Modèle	E8
Dimensions (longueur)	203 mm (8 po)
Poids	0,45 kg (1 lb)
Matériau du manche	Fonte ductile ou aluminium
Matériau des mâchoires	Acier trempé
Fonctions principales	Serrage et desserrage de tuyaux et raccords filetés
Capacité recommandée (diamètre de tuyau)	6,35 mm à 19,05 mm (1/4 po à 3/4 po)
Diamètre maximal de tuyau	25,4 mm (1 po)
Type d'utilisation	Manuelle uniquement
Entretien et nettoyage	Nettoyer régulièrement avec une brosse métallique, lubrifier avec huile minérale légère, essuyer l'excès
Sécurité	Porter des équipements de protection individuelle (lunettes, chaussures antidérapantes). Ne pas utiliser de rallonge, de force excessive ou d'outils motorisés. Ne pas frapper la clé.
Pièces détachées et réparabilité	Mâchoires de rechange, molette, ressort disponibles. Utiliser uniquement des pièces RIDGID d'origine.
Informations générales	Fabriqué par Ridge Tool. Usage professionnel et domestique. Consulter le catalogue RIDGID pour plus de modèles.

FOIRE AUX QUESTIONS - E8 RIDGID

Quels types de tuyaux puis-je serrer avec la clé RIDGID E8 ?

La clé RIDGID E8 est conçue pour les tuyaux et raccords cylindriques en matériaux standards comme l'acier doux. Elle est recommandée pour des diamètres de 1/4 po à 3/4 po (6,35 à 19,05 mm). Évitez les tuyaux durcis (plus de 325 BHN) ou les formes carrées/hexagonales.

Puis-je utiliser une rallonge pour augmenter le couple ?

Non, il est strictement interdit d'utiliser une rallonge ou tout autre dispositif mécanique, hydraulique ou motorisé. Cela pourrait endommager la clé et provoquer des blessures graves. Si plus de couple est nécessaire, utilisez une clé plus grande ou une clé démultipliée.

Comment entretenir la clé RIDGID E8 ?

Nettoyez la clé régulièrement avec une brosse métallique pour enlever les résidus. Lubrifiez les mécanismes avec une huile minérale légère, puis essuyez l'excès. Inspectez les mâchoires pour vérifier qu'elles sont affûtées et non émoussées. Rangez la clé dans un endroit sec.

Que faire si le manche est tordu ?

Ne tentez jamais de redresser un manche tordu. Un manche tordu indique que la clé a été surchargée et est défectueuse. Recyclez la clé immédiatement et remplacez-la par une neuve.

Puis-je utiliser la clé pour marteler ou comme levier ?

Non, n'utilisez jamais la clé comme marteau, levier, dispositif de levage ou de cintrage. Elle est conçue uniquement pour la rotation des tuyaux. Toute autre utilisation peut endommager la clé et causer des blessures.

Comment régler la mâchoire mobile ?

Tournez la molette pour ajuster la position de la mâchoire mobile. Assurez-vous qu'il y a un vide entre le bras de la mâchoire mobile et l'ouvrage (tuyau) pour garantir une prise maximale. Ne laissez pas le bras toucher l'ouvrage.

Quels équipements de protection dois-je porter ?

Portez toujours une protection oculaire et des chaussures antidérapantes. Selon l'environnement, un casque de chantier peut être nécessaire. Gardez une bonne assise et équilibre.

Puis utiliser la clé sur des raccords en acier inoxydable ?

Oui, mais avec précaution. L'acier inoxydable peut être contaminé lors de l'installation. Assurez-vous d'utiliser des matériaux et méthodes appropriés pour éviter la corrosion prématurée. Consultez un professionnel si nécessaire.

Comment vérifier que la clé est en bon état ?

Inspectez visuellement la clé pour des fissures, déformations, mâchoires émoussées ou manche tordu. Vérifiez que la mâchoire mobile coulisse librement et que les ressorts permettent une oscillation légère. N'utilisez la clé qu'après avoir corrigé toute anomalie.

Où puis-je trouver des pièces de rechange ?

Utilisez uniquement des pièces de rechange d'origine RIDGID. Consultez le revendeur RIDGID le plus proche ou visitez le site RIDGID.com. Vous pouvez également contacter le service technique par email à [e-mail].

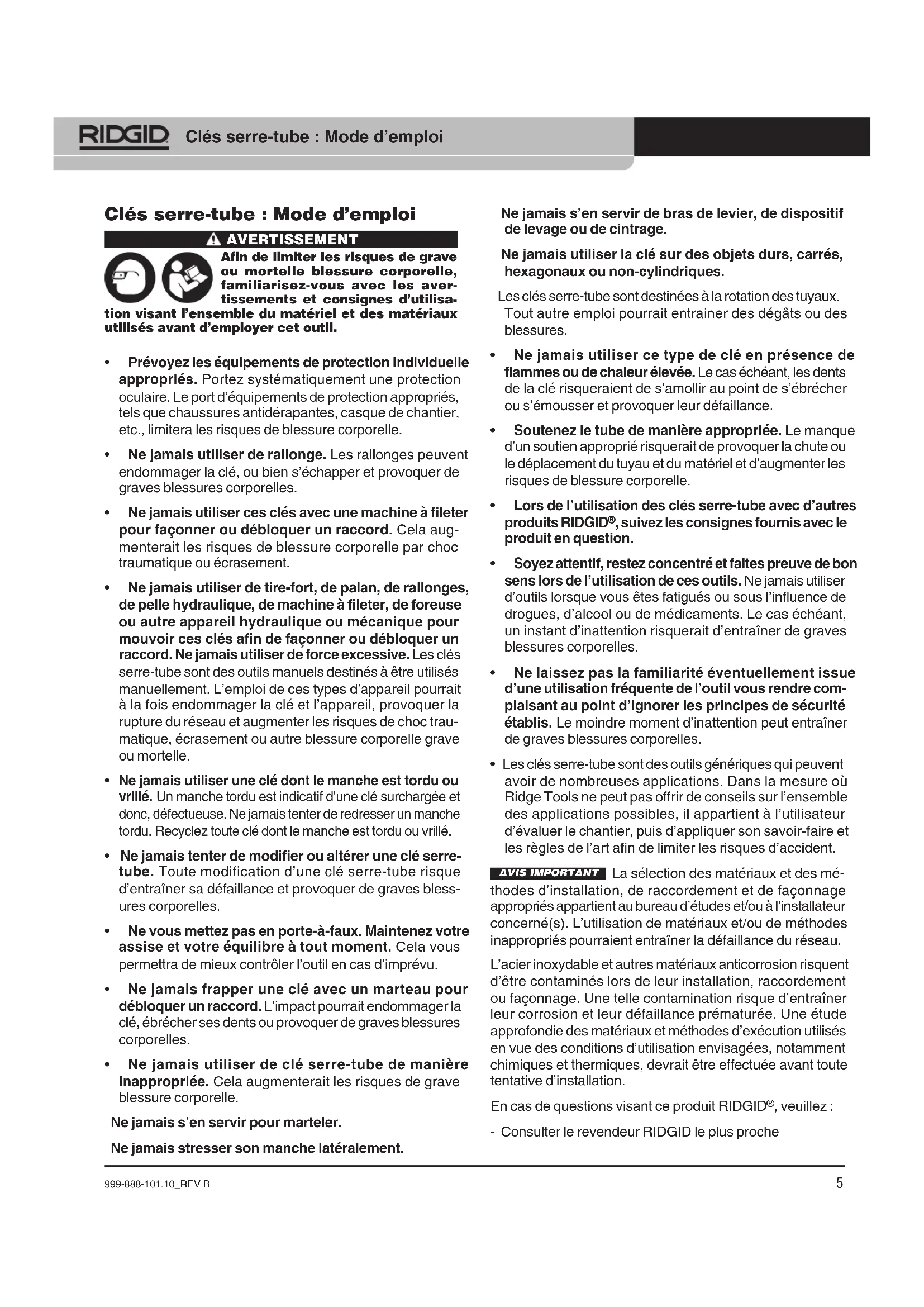

MODE D'EMPLOI E8 RIDGID

Avertissement

Afin de limiter les risques de grave ou mortelle blessure corporelle, familiarisez-vous avec les avertissements et consignes d'utilisation.

tion visant l'ensemble du matériel et des matériaux utilisés avant d'employer cet outil.

• Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Le port d'équipements de protection appropriés, tels que chaussures antidérapantes, casque de chantier, etc., limitera les risques de blessure corporelle.
• Ne jamais utiliser de rallonge. Les rallonges peuvent endommager la clé, ou bien s'échapper et provoquer de graves blessures corporelles.
• Ne jamais utiliser ces clés avec une machine à filiter pour façonner ou débloquer un raccord. Cela augmenterait les risques de blessure corporelle par choc traumatique ou écrasement.
• Ne jamais utiliser de tire-fort, de palan, de rallonges, de pelle hydraulique, de machine à filiter, de foreuse ou autre appareil hydraulique ou mécanique pour pouvoir ces clés afin de façonner ou débloquer un raccord. Ne jamais utiliser de force excessive. Les clés serre-tube sont des outils manuels destinés à être utilisés manuellement. L'emploi de ces types d'appareil pourrait à la fois endommager la clé et l'appareil, provoquer la rupture du réseau et augmenter les risques de chic traumatique, écrasement ou autre blessure corporelle grave ou mortelle.
• Ne jamais utiliser une clé dont le manche est tordu ouvrillé. Un manche tordu est indicatif d'une clé surchargée et donc, défectueuse. Ne jamais tenter de redresser un manche tordu. Recyclez toute clé dont le manche est tordu ouvrillé.
• Ne jamais tenter de modifier ou ALTERER une clé serre-tube. Toute modification d'une clé serre-tube risque d'entraîner sa défaillance et provoquer de graves blessures corporelles.
• Ne vous mettez pas en porte-à-faux. Maintenez votre assise et votre équilibre à tout moment. Cela vous permettra de contrôler l'outil en cas d'imprévu.
• Ne jamais frapper une clé avec un marteau pour débloquer un raccord. L'impact pourrait endommager la clé, ébrécher ses dents ou provoquer de graves blessures corporelles.
• Ne jamais utiliser de clé serre-tube de manière inappropriée. Cela augmenterait les risques de grave blessure corporelle.

Ne jamais s'en servir pour marteler.

Ne jamais应力其侧柄。 对不起，我似乎犯了一个错误，回到了中文。让我重新纠正这个法语句子： Ne jamais stresser son manche latéralement. 正确的法语纠正应为： Ne jamais solliciter son manche latéralement.

Ne jamais s'en servir de bras de levier, de dispositif de levage ou de cintrage.

Ne jamais utiliser la clé sur des objets durs, carrés, hexagonaux ou non-cylindriques.

Les clés serre-tube sont destinées à la rotation des tuyaux. Tout autre emploi pourrait entrainer des dégâts ou des blessures.

• Ne jamais utiliser ce type de clé en présence de flammes ou de chaleur élevée. Le cas échéant, les dents de la clé risqueraient de s'amollir au point de s'ébrécher ou s'émousser et provoquer leur défaillance.
• Soutenez le tube de manière appropriée. Le manque d'un soutien approprié risquerait de provoquer la chute ou le déplacement du tuyau et du matériel et d'augmenter les risques de blessure corporelle.
• Lors de l'utilisation des clés serre-tube avec d'autres produits RIDGID®, suivez les consignes fournies avec le produit en question.
• Soyez attentif, restez concentré et faites préuve de bon sens lors de l'utilisation de ces outils. Ne jamais utiliser d'outils lorsque vous êtes fatigués ou sous l'influence de drogues, d'alcool ou de médicaments. Le cas échéant, un instant d'inattention risquerait d'entraîner de graves blessures corporelles.
• Ne laissez pas la familiarité éventuellement issue d'une utilisation fréquente de l'outil vous rendre complaisant au point d'ignorer les principes de sécurité établis. Le moindre moment d'inattention peut entraîner de graves blessures corporelles.
• Les clés serre-tube sont des outils génériques qui peuvent avoir de nombreuses applications. Dans la mesure où Ridge Tools ne peut pas offrir de conseils sur l'ensemble des applications possibles, il appartient à l'utilisateur d'évaluer le chantier, puis d'appliquer son savoir-faire et les règles de l'art afin de limiter les risques d'accident.

AVIS IMPORTANT La sélection des matériaux et des méthodes d'installation, de raccordement et de façonnement appropriés appartient au bureau d'études et/ou à l'installateur concerné(s). L'utilisation de matériaux et/ou de méthodes inappropriés pourrait entraîner la défaillance du réseau.

L'acier inoxydable et autres matériaux anticorrosion risquent d'être contaminés lors de leur installation, raccordement ou façonnage. Une telle contamination risque d'entraîner leur corrosion et leur défaillance prématurée. Une étude approfondie des matériaux et méthodes d'exécution utilisés en vue des conditions d'utilisation envisagées, notamment chimiques et thermiques, devrait être effectuée avant toute tentative d'installation.

En cas de questions visant ce produit RIDGID®, veuillez :

• Consulter le revendeur RIDGID le plus proche
• Visiter le site RIDGID. com pour localiser le représentant RIDGID le plus proche
• Consulter les services techniques RIDGID par courriel adressé à [e-mail], ou bien, à partir des États-Unis ou du Canada, en composant le [phone].

Description

Les clés serre-tube RIDGID ® seront à la rotation des tuyaux et au serrage/déblocage des raccords filetés. Les clés serre-tube RIDGID sont disponibles dans une variété de configurations, y compris des modèles avec manche en fonte ductile et aluminium. Consultez le catalogue RIDGID pour de plus amples informations sur les modèles disponibles.

Clés serre-tube droites: pour tous types de tuyauterie	Clés serre-tube RapidGrip®
Clés serre-tube d'extrémité: engagement facile des tuyaux près du mur et parallètes	Clés serre-tube déportées: accès facile aux endroits serrés et aux angles compliqués
Clés Raprench®: l'idéal pour un martelage occasionnel	Clés démultipliées: servent de bras de levier pour les raccords grippés

Figure 1 - Clés serre-tube RIDGID

Repérez les marquages du produit pour spécifications ou consultez le catalogue RIDGID.

Figure 2 - Composants de la clé

Inspection et entretien

Nettoyez la clé au quotidien afin de faciliter son inspection et améliorer sa prise en main. Son manche et ses autres points de prise en main doivent être propres et libres de toutes traces d'huile ou de graisse. Inspectez la clé pour:

• Un assemblage approprié et son intégralité.
• Usure. Nettoyez les mâchoires avec un roux métallique. Les dents devraient être propres et affûtées. Remplacez les mâchoires émoussées afin de limiter les risques de dérapage.
• Signes de dépréciation tels que fissures, coupures, ébréchures, déformation.
• Manches tordus ou vrillés. Ne pas redresser les manches. Les clés avec manches tordus ont été surchargées. Recyclez les clés tordues.
• Modifications de tout genre, y compris meulage ou soudure. Les modifications peuvent affaiblir les clés.
• Décoloration ou autre indication de surchauffe excessive.
• Fonctionnement normal. La mâchoire mobile doit coulisser sans accrocs lorsque la molette est tournée. Les ressorts à l'intérieur du cadre doivent permettre à la mâchoire mobile d'osciller légèrement. Cela assure l'engagement et l'entrainement appropriés de la clé.
• Autres anomalies qui pourraient nuire à la sécurité opérationnelle de la clé. N'utilisez la clé qu'après avoir corrigé toute anomalie éventuelle. Recyclez toute clé usée, tordue ou endommagée. N'utilisez que des pièces de rechange d'origine RIDGID

Examinez les chaînes pour signes de séparation des maillons et autres anomalies. La séparation des maillons indique que la chaîne a été surchargée et qu'elle doit être remplacée.

Lubrifiez l'ensemble des mécanismes au besoin à l'aide d'une huile minérale légère, puis essuyez toute huile excessive. Enduisez les éléments non pointés de la clé avec de l'huile et rangez-la dans un endroit sec.

Préparation

Examinez les matériaux utilisés. Les clés serre-tube sont prévues pour les tuyaux et raccords cylindriques, ainsi que pour les barres d'acier doux. Ne pas utiliser ces clés sur des tuyaux durcis (325 BHN maxi) ou des éléments carrés, excessive hexagonaux ou autres que cylindriques. Les dents des mâchoires pénètrent le métal afin de mieux le retenir. Ce type de clé risque de glisser sur des métaux durcis ou de s'ébrécher sur des pièces hexagonales ou carrées.

Les clés serre-tube ont suffisamment de force pour écraser ou ovaliser les tuyaux, surtout ceux à paroi mince. Les dents des mâchoires pénétrent le métal afin de mieux le retenir.

leurs mâchoires mordent le tuyau et laissent des ébavures superficielles tranchantes susceptibles de blesser les mains nues.

Sélectionnez la clé serre-tube appropriée. Ne pas utiliser sur des tuyaux d'un diamètre supérieur au diamètre limite de la clé (voir Tableau 1).

Tableau 1 - Sections de tuyau recommandées

Taille nomi- nale de la clé	Diamètres de tuyau recommendés	Diamètre maximal de tuyau
6"	1/8" - 1/2"	3/4"
8"	1/4" - 3/4" 1"
10"	1/4" - 1" 1	1/2"
12"	1/2" - 1 1/4" 2"
14"	1/2" - 1 1/2" 2"
18" 1" - 2" 2	2	1/2"
24" 1	1/2" - 2 1/2" 3"
36" 2" - 3	1/2" 5"
48" 3" - 5" 6"
60" 3" - 6" 8"

Assurez-vous que la pièce est stable et convenablement soutenue afin d'éviter son renversement en cours d'utilisation.

Quelle que soit la taille de la clé serre-tube utilisée, il est impératif de maintenir un vide entre le bras de la mâchoire mobile et l'ouvrage (Figure 3). Cela permet aux deux mâchoires d'assurer un maximum de prise. Si le bras de la mâchoire mobile descend sur l'ouvrage, la prise sera sérieusement diminuée et la clé risque de déraper. Cela risque aussi d'occasionner la défaillance de la mâchoire mobile (Figure 4).

Figure 3 - Vide entre le bras de la mâchoire mobile et l'ouvrage

Réglez la position de la mâchoire mobile en tournant la molette. La clé doit être tenue à l'équerre du tuyau. Ne jamais tenir la clé diagonalement durant le processus.

Figure 4 - Clé trop petite avec bras de mâchoire mobile en contact avec l'ouvrage

Clé rapidgrip®

Lors de l'utilisation de la clé RapidGrip, n'oubliez pas de centrer l'ouvrage dans le « V » du crochet. Si l'ouvrage est déporté, cela risque de compromettre à la fois la prise de la clé et l'intégralité du crochet.

Figure 5 - Utilisation de la clé RapidGrip

Clés démultipliées

Montez le tourillon sur le tuyau près du filetage avec sa tige orientée vers le filetage comme indiqué à la Figure 6A. Passez la chaîne autour du tuyau, engagez-la sur les oreilles du tourillon, puis serrez-la à l'aide du serre-chaîne. Avec la tête de la clé correctement ajustée au diamètre du tuyau (vide maintenu entre le bras de la mâchoire mobile et l'ouvrage), positionnez l'extrémité du manche de la clé sur la tige du tourillon. Engagez la goupille fendue dans le manche de la clé et la tige du tourillon (Figure 6B).

Figure 6A - Montage du tourillon de clé démultipliée sur tuyau

Figure 6B - Fixation du manche sur le tourillon

Fonctionnement

Montez la clé serre-tube sur l'ouvrage, puis tenez-vous en position opérationnelle appropriée. Ne vous mettez pas en porte-à-faux. Maintenez votre assise et votre équilibre à tout moment. Ne vous pendez pas à la clé serre-tube. Une bonne position opérationnelle permet de contrôler l'outil en cas d'imprévu. Lors des travaux en hauteur (sur échelle, échafaudage, etc.), assurez-vous de disposer des méthodes et des équipements nécessaires à la stabilité et sécurité de l'opération.

Lors du traitement des tuyaux horizontalement tels que ceux tenus dans un étau à hauteur de hanche, il est souvent préféable de se servir de son propre poids pour serrer ou débloquer les raccords (Figure 7). Ne jamais laisser vos pieds quitter le sol en ce faisant. Gardez vos pieds fermement plantés au sol afin de mieux contrôler la clé.

Tirer sur une clé assure typiquement un meilleur contrôle de celle-ci en cas d'imprévu que d'appuyer dessus.

N'actionnez la clé que dans le sens de rotation. Des efforts latéraux excessifs pourraient la délogger ou l'endommager.

Ne laissez jamais une clé suspendue au tuyau - gardez toujours une main sur la clé. Les outils non contrôlés peuvent tomber et provoquer des blessures corporelles. Les raccords peuvent se desserrer et les clés peuvent s'échapper - soyez prêts.

Si un couple supérieur s'avère nécessaire, n'utilisez jamais de rallonge ou autre moyen mécanique, hydraulique ou motorisé pour assister la clé serre-tube. Servez-vous d'une clé plus grande ou d'une clé démultipliée. Le déblocage de raccords particulièrement récalcitrants pourrait nécessiter l'application de chaleur ou un martelage (non pas sur la clé). Dans certains cas, il sera préférable de démonter le réseau aux niveaux des raccords mitoyens afin de débloquer le raccord récalcitrant dans un étau ou sur un établi.

Figure 7 - Une position de travail appropriée
