Type de produit	Étau de serrage pour tuyaux
Marque	RIDGID
Modèle	461
Catégorie	Étau à chaîne et à bride
Capacité de serrage	1/8 po à 2 po (estimation)
Utilisation	Établi ou portable
Fonction de cintrage	Oui (intégrée avec bobines)
Matériau de l'embase	Fonte
Matériau des mâchoires	Acier trempé
Poids	7 kg (estimation)
Dimensions (L x l x H)	350 x 150 x 250 mm (estimation)
Mode de fixation	Par boulons traversant ou serre-joint
Type de serrage	Chaîne ou bride
Entretien	Nettoyage brosse métallique, lubrification huile minérale
Inspection avant usage	Vérifier chaîne, mâchoires, fixation
Sécurité	Port de lunettes de protection obligatoire, pas de rallonge
Pièces de rechange	RIDGID d'origine
Accessoires disponibles	Mâchoires en plastique pour tuyaux plastique
Support technique	Email : [e-mail]

FOIRE AUX QUESTIONS - 461 RIDGID

Quels types de tuyaux peuvent être serrés avec l'étau RIDGID 461 ?

L'étau RIDGID 461 est conçu pour serrer des tuyaux en acier, cuivre, plastique et autres matériaux. Des mâchoires en plastique sont disponibles en option pour les tuyaux en plastique.

Comment installer l'étau sur un établi ?

Fixez l'embase de l'étau sur l'établi à l'aide de boulons traversant avec écrous autobloquants et rondelles. Utilisez les orifices de l'embase pour percer des trous. Assurez-vous que la surface est stable, de niveau et capable de supporter les efforts.

Comment utiliser l'étau à chaîne ?

Passez la chaîne autour du tuyau, accrochez la broche dans l'encoche de l'embase, puis tournez la poignée pour serrer. Ne forcez pas avec une rallonge de manche.

Comment entretenir l'étau RIDGID 461 ?

Nettoyez les mâchoires avec une brosse métallique, lubrifiez avec une huile minérale légère, inspectez la chaîne pour les maillons séparés. Remplacez les pièces usées par des pièces RIDGID d'origine.

Quelles précautions de sécurité sont recommandées ?

Portez des lunettes de sécurité et des chaussures de sécurité. Ne jamais utiliser de rallonge de manche ou de force excessive. Soutenez correctement le tuyau pour éviter le renversement. Ne vous penchez pas sur l'étau.

Comment cintrer un tuyau avec l'étau ?

Placez le tuyau entre les bobines de cintrage, appuyez progressivement pour le couder d'environ 10 degrés à la fois, en avançant ou reculant le tuyau entre les bobines jusqu'au rayon souhaité.

L'étau peut-il être utilisé en position portable ?

Oui, les modèles portables sont équipés d'un serre-joint (à bride) ou d'une chaîne à mailles pour fixation temporaire sur un poteau ou tuyau vertical stable.

Comment remplacer une chaîne usée ?

Vérifiez les signes de séparation des maillons. Remplacez par une chaîne RIDGID identique en suivant la procédure de démontage. Utilisez uniquement des pièces de rechange RIDGID.

Quelle est la capacité de l'étau pour les tuyaux ?

L'étau peut serrer des tuyaux de 1/8 po à 2 po de diamètre (estimation). Reportez-vous au catalogue RIDGID pour les spécifications précises.

Que faire en cas de dysfonctionnement ?

Contactez le revendeur RIDGID le plus proche ou le service technique par email à [e-mail] ou par téléphone au [phone] (États-Unis/Canada).

MODE D'EMPLOI 461 RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les avertissements et consignes d'utilisation de l'ensemble du matériel et des matériaux utilisés avant de manipuler cet outil.

- Soutenez à la fois l'étau et le tuyau de manière appropriée. Du matériel mal soutenu risque d'occasionner le ren-

versement de l'étau, la chute du tuyau, la rupture de la chaîne et de graves blessures corporelles.

• Prévoyez les équipements de protection appropriés. Afin de limiter les risques de blessure, portez systématiquement une protection oculaire adéquate et des chaussures de sécurité.
• Ne jamais utiliser de rallonge de manche ou de force excessive. Celles-ci peuvent endommager l'outil ou provoquer de graves blessures corporelles.

AVIS IMPORTANT Le choix des matériaux, des techniques d'installation et des méthodes de raccordement utilisés restent la responsabilité du bureau d'études et/ou de l'installateur. La sélection de matériaux et de méthodes inappropriés pourrait provoquer la défaillance du réseau.

L'acier inoxydable et autres matériaux anticorrosion risquent d'être contaminés en cours d'installation, de raccordement et de façonnage. Une telle contamination pourrait provoquer la corrosion et la défaillance prématurée des éléments. Avant toute tentative d'installation, il convient d'effectuer une étude approfondie des matériaux et méthodes utilisés en fonction des conditions d'exploitation envisagées, notamment au niveau de la composition chimique et température du réseau.

En cas de questions visant ce produit RIDGID® veuillez :

- Consulter le revendeur RIDGID le plus proche.

• Visiter le site RIDGID. com pour localiser le représentant RIDGID le plus proche.
• Consulter les services techniques de Ridge Tool par courriel adressé à rttechservices@emerson. com, ou bien, à partir des Etats-Unis ou du Canada, en composant le [phone].

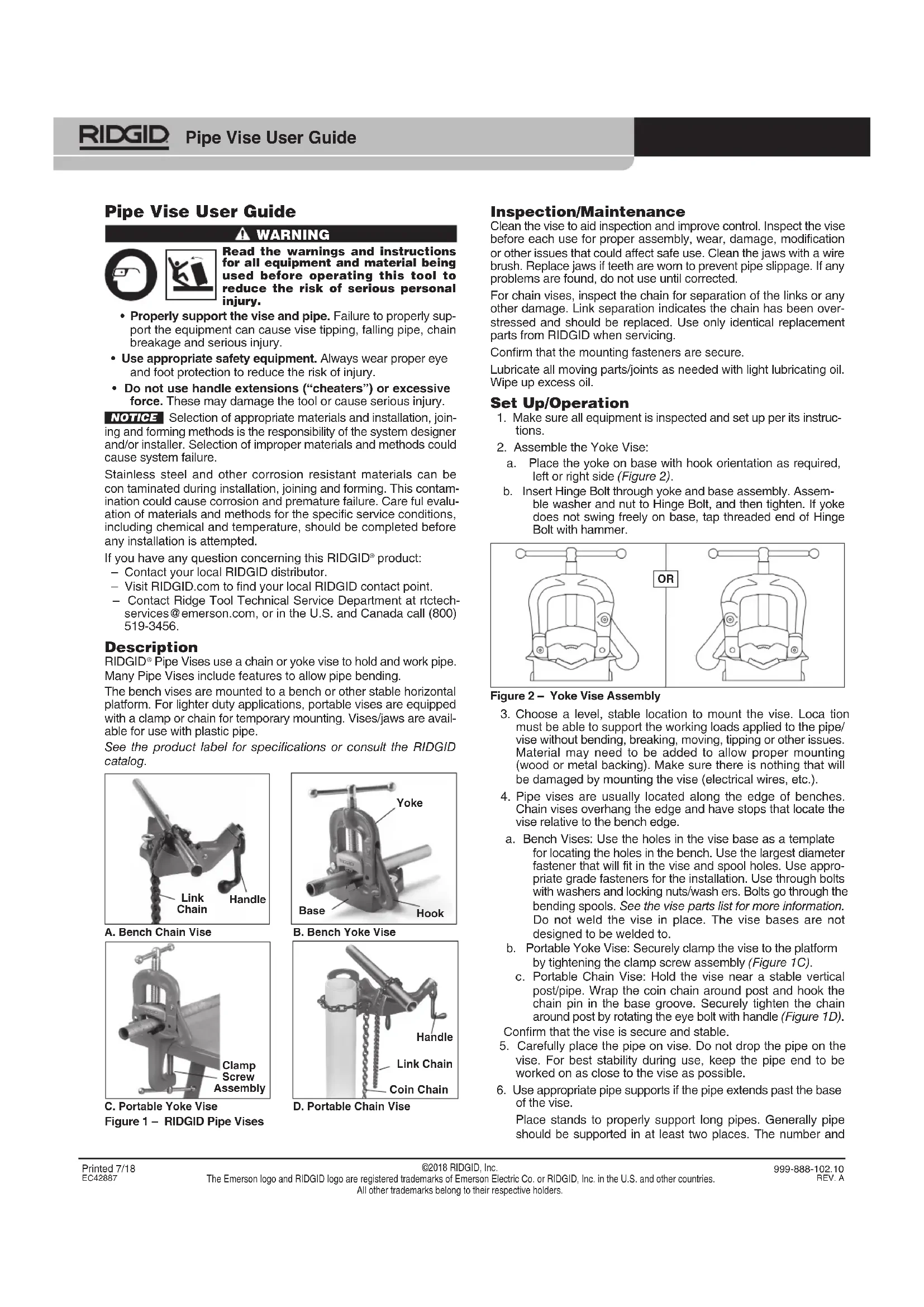

Description

Les étaux à tuyaux RIDGID ^® utilisent une chaîne ou une bride pour arrimer les tuyaux. De nombreux étaux à tuyaux sont également équipés de dispositifs permettant le cintrage des tuyaux.

Les étaux d'établi se montent sur établi ou autre surface horizontale stable. Les étaux portables sont équipés d'une chaine ou d'un serrejoint pour les montages temporaires légers. Des mâchoires d'étau pour tuyaux en matière plastique sont également disponibles.

Reportez-vous à la plaque signalétique du produit ou consultez le catalogue RIDGID pour les caractéristiques correspondantes.

A. Etau d'établi à chaîne

B. Etau d'établi à bride

C. Etau portable à bride

D. Etau portable à chaînes Figure 1 – Etaux à tuyaux RIDGID

Inspection et entretien

Nettoyez l'étau afin d'en faciliter l'inspection et améliorer sa manipulation. Examinez l'étau avant chaque intervention pour un assem-

blage approprié et signes d'usure, de détérioration, de modification ou autre anomalie susceptible de nuire à son fonctionnement normal. Nettoyez les mâchoires à l'aide d'une brosse métallique. Remplacez les mâchoires émoussées afin d'éviter le dérapage des tuyaux. Corrigez toute anomalie éventuelle avant de réutiliser l'outil Sur les étaux à chaîne, inspectez la chaîne pour signes de séparation des maillons et toute autre anomalie. La séparation des maillons est indicative d'une chaîne sur-sollicitée et qui devra être remplacée. Utilisez exclusivement des pièces de rechange RIDGID identiques lors de la réparation de l'outil.

Vérifiez que l'outil est bien arrimé.

Servez-vous d'une huile minérale légère pour lubrifier l'outil selon besoin. Essuyez toutes traces d'huile excessive.

Montage et utilisation

1. Assurez-vous que l'ensemble du matériel a été inspecté et correctement installé selon les instructions correspondantes.
2. Assemblez l'étau à bride :

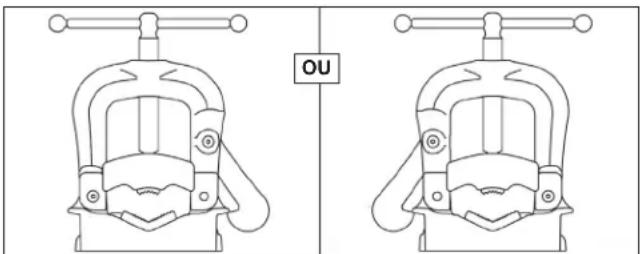

a. Positionnez la bride sur l'embase avec son crochet monté du côté gauche ou du côté droit selon besoin (Figure 2). b. Enfilez le boulon de charnière à travers la bride et l'embase. Montez la rondelle et l'écrou sur le boulon de charnière, puis serrez l'écrou. Si la bride ne glisse pas librement sur l'embase, tapotez sur l'extrémité filetée du boulon de charnière avec un marteau.

Figure 2 – Etau à bride

1. Montez l'étau sur une surface stable et de niveau. Cette surface doit pouvoir supporter les efforts appliqués au tuyau et à l'étau, sans se vriller, se briser, se déplacer, se renverser, etc. Des supports supplémentaires (bois ou métal) peuvent s'avérer nécessaires. Assurez-vous que rien (câbles électriques, etc.) ne risque d'être endommagé lors du montage de l'étau.
2. Les étaux à tuyaux sont généralement positionnés le long du bord d'un établi. Les étaux à chaîne débordent du rebord de l'établi, grâce à des butées qui donnent le porte-à-faux voulu.

a. Etaux d'établi : Servez-vous des orifices dans l'embase de l'étau pour localiser les trous de fixation dans l'établi. Utilisez les boulons les plus gros possible pour arrimer l'embase et les bobines de l'étau. Prévoyez une qualité de quincaillerie adéquate pour cet arrimage. Utilisez des boulons traversant avec écrous autobloquants et rondelles. Les boulons doivent traverser les bobines de courbure. Reportez-vous à la liste des pièces de rechange de l'étau pour de plus amples renseignements.

Ne jamais souder l'étau en place. Les embases d'étaux ne sont pas prévues pour être soudées..

b. Etau portable à bride : Arrimez l'étau au support en serrant la vis de son serre-joint à fond (Figure 1C).

c. Etau portable à chaînes : Appuyez l'étau contre un tuyau ou poteau vertical stable. Faites passer la chaîne à mailles autour du poteau, puis accrochez sa broche dans l'encoche de l'embase. Serrez la chaîne autour du poteau en tournant le manche du boulon à œillet (Figure 1D)

Assurez-vous que l'étau est parfaitement stable et bien arrimé.

1. Positionnez le tuyau délicatement sur l'étau. Ne laissez pas le tuyau tomber sur l'étau. Pour assurer un maximum de stabilité en cours d'opération, gardez l'extrémité du tuyau aussi proche que possible de l'étau.
2. Si le tuyau sailli au-delà de l'embase de l'étau, prévoyez les supports de tuyau appropriés.

Utilisez des porte-tube pour soutenir les tuyaux de grande longueur. Normalement, le tuyau devrait être soutenu au minimum en deux endroits. Le nombre et l'emplacement des porte-tube dépendent de la section, de la longueur et du poids du tuyau concerné.

Afin de limiter les risques de renversement, assurez-vous que le tuyau est bien centré à la fois dans l'étau et sur les porte-tube. Ne dépassez pas les limites de l'étau. Assurez-vous que le tuyau est stable et suffisamment serré. Tenez-vous systématiquement à l'écart des charges soutenues.

1. Attachez le tuyau sur l'étau. Le tuyau doit recouvrir la mâchoire inférieure toute entière. Ne tentez pas de le saisir par son extrémité. Cela assurera une bonne prise et évitera d'endommager l'étau.

a. Etau à chaîne : Passez la chaîne autour du tuyau, puis accrochez sa broche dans l'encoche de l'embase. Tournez la poignée afin de serrer la chaîne et gripper le tuyau. b. Etau à bride : Relevez le crochet et tournez la bride de côté afin d'ouvrir l'étau. Placez le tuyau sur la mâchoire inférieure de l'étau. Refermez la bride en vérifiant que le crochet s'engage dans l'embase de l'étau. Fermez les mâchoires et grippez le tuyau en serrant la vis d'avancement. Ne jamais utiliser de rallonges de manche pour serrer l'étau. Ne jamais frapper sur les poignées à coups de marteau. Cela pourrait endommager l'étau et le tuyau. 8. Assurez-vous que le tuyau et l'étau sont suffisamment bien arrimés pour les travaux envisagés. Ne vous penchez pas sur l'étau et maintenez votre équilibre à tout moment. Cela vous permettra de mieux réagir en cas d'imprévu. Ne jamais utiliser de chaleur extrême ou prolongée sur le tuyau, car cela risquerait de surchauffer l'étau et compromettre son intégralité. 9. Cintrage des tuyaux :

Positionnez le tuyau à couder comme indiqué. Assurez-vous que l'extrémité du tuyau est suffisamment éloignée des points de soutient pour éviter qu'il s'échappe et qu'il soit endommagé. Appuyez sur le tuyau progressivement pour le couder.

A) Etau d'établi à chaîne

B) Etau d'établi à bride Figure 3 – Cintrage des tuyaux

Afin de limiter les risques de plissage du tuyau, coudez-le d'environ 10 degrés à la fois en faisant avancer ou reculer le tuyau entre les bobines de cintrage jusqu'à obtenir le rayon voulu.
