E18 - Clé à molette RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé à molette
Marque	RIDGID
Modèle	E18
Longueur	18 pouces (457 mm)
Poids	Environ 1,5 kg (3,3 lb)
Matériau	Acier forgé sous choc avec mâchoires trempées par induction
Finition	Revêtement d'oxyde noir pour résistance à la corrosion
Capacité d'ouverture maximale	2,25 pouces (57 mm)
Type de mâchoire	Non auto-ratchet ? Non, mâchoire standard avec réglage en douceur
Type de poignée	Droite, poignée rembourrée ? Non spécifié, supposer poignée métallique standard
Utilisation prévue	Tourner les écrous, boulons et raccords de tuyauterie filetés de forme ronde
Caractéristiques de sécurité	Conception de mâchoire antidérapante ; avertissement contre les rallonges de poignée
Entretien	Nettoyer avec une brosse métallique ; lubrifier les pièces mobiles ; inspecter l'usure
Pièces de rechange disponibles	Oui – mâchoires et ressorts de rechange RIDGID authentiques
Réparabilité	Insert de mâchoire remplaçable par l'utilisateur ; ne pas modifier ni souder
Garantie	Garantie limitée à vie (vérifier auprès de RIDGID)

FOIRE AUX QUESTIONS - E18 RIDGID

Comment ajuster l'ouverture des mâchoires de la clé RIDGID E18 ?

Tournez l'écrou de réglage moleté dans le sens horaire pour fermer la mâchoire, dans le sens antihoraire pour l'ouvrir. Assurez-vous que la tige de la mâchoire maintient un espace par rapport à la pièce pour une bonne prise.

Puis-je utiliser cette clé à molette sur des écrous hexagonaux ?

Non. Cette clé est conçue pour les tuyaux et raccords ronds. L'utiliser sur des pièces hexagonales ou carrées peut ébrécher les dents et provoquer un glissement.

Comment entretenir la clé ?

Nettoyez les mâchoires avec une brosse métallique pour garder les dents affûtées. Lubrifiez la vis de réglage et l'articulation avec de l'huile légère. Essuyez l'excès et rangez dans un endroit sec.

Que faire si la clé glisse pendant l'utilisation ?

Arrêtez immédiatement. Vérifiez si l'ouverture de la mâchoire est trop grande ou si les dents sont usées. Remplacez les mâchoires usées. Assurez-vous que la clé est perpendiculaire à la pièce et que vous tirez plutôt que poussez.

Les rallonges de poignée sont-elles autorisées ?

Non. L'utilisation de rallonges (tuyaux) peut surcharger et endommager la clé, provoquant un glissement soudain et des blessures graves.

Quel est le diamètre de tuyau maximal pour cette clé de 18 pouces ?

Pour une clé à molette de 18 pouces, la plage recommandée est de 1 à 2 pouces, avec un maximum de 2-1/2 pouces.

Comment nettoyer les mâchoires ?

Utilisez une brosse métallique pour enlever les débris et la rouille. N'utilisez pas d'abrasifs qui pourraient endommager les dents. Pour les résidus tenaces, un solvant léger peut être utilisé.

Est-il sûr d'utiliser cette clé avec une machine à fileter ?

Non. N'utilisez pas les clés à tuyau avec des machines à fileter, des appareils de forage ou tout dispositif motorisé. La surcharge peut provoquer une défaillance de la clé et des blessures par écrasement.

Que faire si le manche de la clé est tordu ?

Retirez la clé du service immédiatement. Un manche tordu indique une surcharge. N'essayez pas de le redresser – remplacez la clé.

Où puis-je trouver des pièces de rechange ?

Contactez votre distributeur RIDGID local ou visitez RIDGID.com. Utilisez uniquement des pièces de service RIDGID authentiques pour maintenir la sécurité.

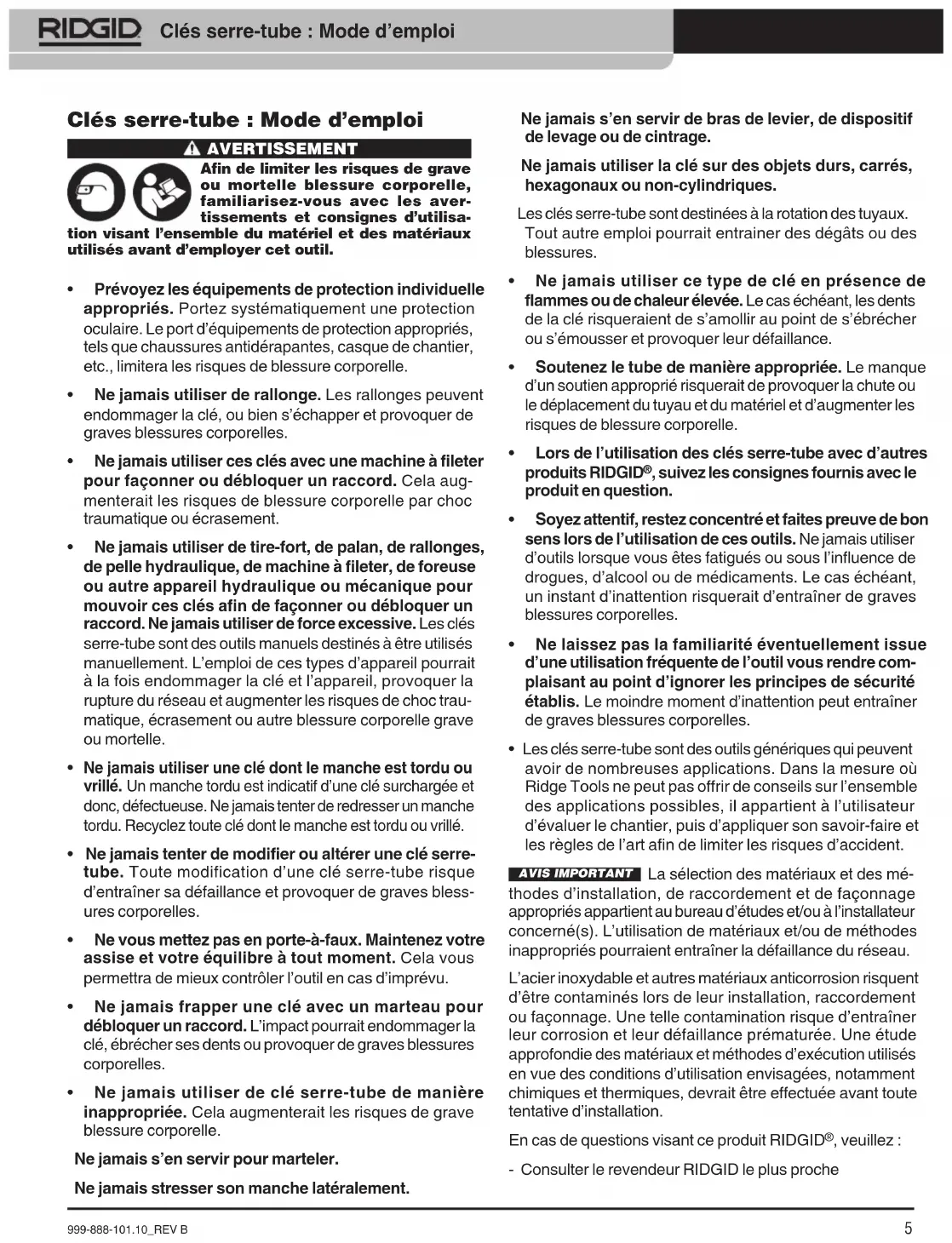

MODE D'EMPLOI E18 RIDGID

A VERTISSEMENT

Afin de limiter les risques de grave ou mortelle blessure corporelle, familiarisez-vous avec les avertissements et consignes d'utilisa

tion visant l'ensemble du matériel et des materiaux utilisés avant d'employer cet outil.

• Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Le port d'équipements de protection appropriés, tels que chaussures antidérapantes, casque de chantier, etc., limitera les risques de blessure corporelle.
• Ne jamais utiliser de rallonge. Les rallonges peuvent endommager la clé, ou bien s'échapper et provoquer de graves blessures corporelles.
• Ne jamais utiliser ces clés avec une machine à filiter pour façonner ou débloquer un raccord. Cela augmenterait les risques de blessure corporelle par chic traumatique ou écrasement.
• Ne jamais utiliser de tire-fort, de palan, de rallonges, de pelle hydraulique, de machine à filiter, de foreuse ou autre apparéil hydraulique ou mécanique pour pouvoir ces clés afin de façonner ou débloquer un raccord. Ne jamais utiliser de force excessive. Les clés serre-tube sont des outils manuels destinés à être utilisés manuellement. L'emploi de ces types d' apparéil pourrait à la fois endommager la clé et l' apparéil, provoquer la rupture du réseau et augmenter les risques de chic traumatique, écrasement ou autre blessure corporelle grave ou mortelle.
• Ne jamais utiliser une clé dont le manche est tordu ouvrillé. Un manche tordu est indicatif d'une clé surchargeé et donc, défectueuse. Ne jamais tenter de redresser un manche tordu. Recyclez toute clé dont le manche est tordu ouvrillé.
• Ne jamais tenter de modifier ou ALTERER une clé serre-tube. Toute modification d'une clé serre-tube risque d'entrainer sa défaillance et provoquer de graves blessures corporelles.
• Ne vous mettez pas en porte-à-faux. Maintenez votre assise et votre équilibre à tout moment. Cela vous permettra de contrôler l'outil en cas d'imprévu.
• Ne jamais frapper une clé avec un marteau pour débloquer un raccord. L'impact pourrait endommager la clé, ébrécher ses dents ou provoquer de graves blessures corporelles.
• Ne jamais utiliser de clé serre-tube de manière inappropriée. Cela augmenterait les risques de grave blessure corporelle.

Ne jamais s'en servir pour marteler.

Ne jamais stresser son manche latéralement.

Ne jamais s'en servir de bras de levier, de dispositif de levage ou de cintrage.

Ne jamais utiliser la clé sur des objets durs, carrés, hexagonaux ou non-cylindriques.

Les clés serre-tube sont destinées à la rotation des tuyaux. Tout autreemploi pourrait entrainer des dégats ou des blessures.

• Ne jamais utiliser ce type de clé en présence de flammes ou de chaleur élevée. Le cas échéant, les dents de la clé risqueraient de s'amollir au point de s'ébrécher ou s'emousseur et provoquer leur défaillance.
• Soutenez le tube de manière appropriée. Le manque d'un soutien approprié risquerait de provoquer la chute ou le déplacement du tuyau et du matériel et d'augmenter les risques de blessure corporelle.
• Lors de l'utilisation des clés serre-tube avec d'autres produits RIDGID®, suivez les consignes fournis avec le produit en question.
• Soyez attentif, restez concentré et faites préuve de bon sens lors de l'utilisation de ces outils. Ne jamais utiliser d'outils lorsque vous étés fatigués ou sous l'influence de drogues, d'alcool ou de médicaments. Le cas échéant, un instant d'inattention risquerait d'entrainer de graves blessures corporelles.
• Ne laissiez pas la familiarité éventuellesment issue d'une utilisation fréquence de l'outil vous rendre complaisant au point d'ignorer les principes de sécurité établis. Le moindre moment d'inattention peut entraîner de graves blessures corporelles.
• Les clés serre-tube sont des outils génériques qui peuvent avoir de nombreuses applications. Dans la mesure où Ridge Tools ne peut pas offrir de conseils sur l'ensemble des applications possibles, il apparient à l'utilisateur d'évaluer le chantier, puis d'appliquer son savoir-faire et les règles de l'art afin de limiter les risques d'accident.

AVIS IMPORTANT La sélection des matériaux et des méthodes d'installation, de raccordement et de façonnement appropriés apparent au bureau d'études et/ou à l'installeur concerné(s). L'utilisation de matériaux et/ou de méthodes inappropriés pourraient entraîner la défaillance du réseau.

L'acier inoxydable et autres matériaux anticorrosion risquent d'être contaminés lors de leur installation, raccordement ou façonne. Une telle contamination risque d'entrainer leur corrosion et leur défaillance prematurée. Une étude approfondie des matériaux et méthodes d'exécution utilisés en vue des conditions d'utilisation envisagées, notamment chimiques et thermiques, devrait être effectuee avant toute tentative d'installation.

En cas de questions visant ce produit RIDGID®, veuillez :

• Consulter le revendeur RIDGID le plus proche
• Visitor le site RIDGID. com pour localiser le représentant RIDGID le plus proche
• Consulter les services techniques Ridge Tool par courriel adressé à rtctechservices@emerson. com, ou bien, à partir des Etats-Unis ou du Canada, en composant le [phone].

Description

Les clés serre-tube RIDGID ® seront à la rotation des tuyaux et au serrage/déblocage des raccords filétés. Les clés serré-tube RIDGID sont disponibles dans une variété de configurations, y compris des modèles avec manche en fonte ductile et aluminium. Consultez le catalogue RIDGID pour de plus amples informations sur les modèles disponibles.

Clés serre-tube droites: pour tous types de tuyauterie	Clés serre-tube RapidGrip®
Clés serre-tube d'extrémité: engagement facile des tuyaux près du mur et parallètes	Clés serre-tube déportées: accès facile aux endroits serrés et aux angles compliqués
Clés Raprench®: l'idéal pour un martelage occasionnel	Clés démultipliées: servent de bras de levier pour les raccords grippés

Figure 1 - Clés serre-tube RIDGID

Repérez les marquages du produit pour specifications ou consultez le catalogue RIDGID.

Figure 2 - Composants de la clé

Inspection et entretien

Nettoyez la clé au quotidien afin de faciliter son inspection et améliorer sa prise en main. Son manche et ses autres points de prise-en-main doivent être propres et libres de toutes traces d'huile ou de graisse. Inspectez la clé pour:

• Un assemblage approprié et son intégralité.
• Usure. Nettoyez les machoires avec unerosse métallique. Les dents devraient etre propres et affuées. Remplacez les machoires émoussées afin de limiter les risques de dérapage.
• Signes de dépréciation tels que fissures, coupures, ébrechures, déformation.
• Manches tordus ou vrilles. Ne pas redresser les manches Les clés avec manches tordus ont eté surchargees. Recyclez les clés tordues.
• Modifications de tout genre, y compris meulage ou soudure. Les modifications peuvent affaiblir les clés.
• Décoloration ou autre indication de surchauffe excessive.
• Fonctionnement normal. La mâchoire mobile doit coulisser sans accros lorsque la molette est tournée. Les ressorts à l'intérieur du cadre doivent permettre à la mâchoire mobile d'osciller légèrement. Cela assure l'engagement et l'entrainment appropriés de la clé.
• Autres anomalies qui pouraient nuire à la sécurité opérationnelle de la clé. N'utilisez la clé qu'after avoir corrigé toute anomalie eventuelle. Recyclez toute clé usee, tordue ou endommagée. N'utilisez que des pieces de rechange d'origine RIDGID

Examinez les chaines pour signes de séparation des maillons et autres anomalies. La séparation des maillons indique que la chaine a été surchargeée et qu'elle doit être remplaçée.

Lubrifiez l'ensemble des mécanismes au besoin à l'aide d'une huile minérale légère, puis essuyez toute huile excessive. Enduisez les éléments non-points de la clé avec de l'huile et rangez-la dans un endroit sec.

Preparation

Examinez les matériaux utilisés. Les clés serre-tube sont prévues pour les tuyaux et raccords cylindriques, ainsi que pour les barres d'acier doux. Ne pas utiliser ces clés sur des tuyaux durcis (325 BHN maxi) ou des éléments carrés, excessive hexagonaux ou autres que cylindriques. Les dents des machoires pénétrel le métal afin de mieux le retenir. Ce type de clé risque de glisser sur des métaux durcis ou de s'ébrécher sur des pieces hexagonales ou carrées.

Les clés serre-tube ont suffisamment de force pour écraser ou ovaliser les tuyaux, surtout ceux à paroi mince. Les dents de

leurs mâchoires mordent le tuyau et laissent des excessive ébavures superficielles tranchantes susceptibles de blesser les mains{nues.

Selectionnez la clé serre-tube appropriée. Ne pas utiliser sur des tuyaux d'un diamètre supérieur au diamètre limite de la clé (voir Tableau 1).

Tableau 1-Sections de tuyau recommandees

Taille nomi- nale de la clé	Diamètres de tuyau recommendés	Diamètre maximal de tuyau
6"	1/8" - 1/2"	3/4"
8"	1/4" - 3/4" 1"
10"	1/4" - 1" 1	1/2"
12"	1/2" - 1 1/4" 2"
14"	1/2" - 1 1/2" 2"
18" 1" - 2" 2	2	1/2"
24" 1	1/2" - 2 1/2" 3"
36" 2" - 3	1/2" 5"
48" 3" - 5" 6"
60" 3" - 6" 8"

Assurez-vous que la piece est stable et convenablement soutenue afin d'éviter son renversement en cours d'utilisation.

Quelle que soit la taille de la clé serre-tube utilisée, il est impératif deMAINTER un vide entre le bras de la mâchoire mobile et l'ouvrage (Figure 3). Cela permet aux deux mâchoires d'assurer un maximum de prise. Si le bras de la mâchoire mobile descend sur l'ouvrage, la prise sera sérieusement diminuée et la clé risque de déraper. Cela risque aussi d'occasionner la défaillance de la mâchoire mobile (Figure 4).

Figure 3 - Vide entre le bras de la mâchoire mobile et l'ouvrage

Réglez la position de la machoire mobile en tournant la molette. La clé doit être tenue à l'équerre du tuyau. Ne jamais tener la clé diagonalement durant le processus.

Figure 4 - Clé trop petite avec bras de machoire mobile en contact avec l'ouvrage

Clé RapidGrip®

Lors de l'utilisation de la clé RapidGrip, n'oubliez pas de centre r l'ouvrage dans le « V » du crochet. Si l'ouvrage est déported, cela risque de compromètre à la fois la prise de la clé et l'intégralité du crochet.

Figure 5 - Utilisation de la clé RapidGrip

Clés démultiplées

Montez le tourillon sur le tuyau pres du filetage avec sa tige orientee vers le filetage comme indiqued à la Figure 6A. Passez la chaine autours du tuyau, engagez-la sur les oreilles du tourillon, puis serrez-la à l'aide du serre-chaine. Avec la tete de la clé correctement ajustée au diamètre du tuyau (vide maintenu entre le bras de la machoire mobile et l'ouvrage), positionnez l'extrémité du manche de la clé sur la tige du tourillon. Engagez la goupille fendue dans le manche de la clé et la tige du tourillon (Figure 6B).

Figure 6A - Montage du tourillon de clé démultiplée sur tuyau

Figure 6B - Fixation du manche sur le tourillon

Fonctionnement

Montez la clé serre-tube sur l'ouvrage, puis tenez-vous en position opératione appropriée. Ne vous mettez en porte-à-faux. Maintenez votre assise et votre équilibre à tout moment. Ne vous pende pas à la clé serre-tube. Une bonne position opératione permet de contrôler l'outil en cas d'imprévu. Lors des travaux en hauteur (sur échelle, échaufage, etc.), assurez-vous de dispose des méthodes et des équipements nécessaires à la stabilité et sécurité de l'opération.

Lors du traitement des tuyaux horizontally tels que ceux tenus dans un etau à hauteur de hanche, il est souvent préféable de se servir de son propre poids pour serrer ou débloquer les raccords (Figure 7). Ne jamais laisser vos pieds quitter le sol en ce faisant. Gardez vos pieds fermement plantés au sol afin de mistré controller la clé.

Tirer sur une clé assure typiquement un meilleur contrôle de cette-ci en cas d'imprévu que d'appuyer dessus.

N'actionnez la clé que dans le sens de rotation. Des efforts latéraux excessifs pourraient la délogger ou l'endommager.

Ne laissez jamais une clé suspendue au tuyau - gardez toujours une main sur la clé. Les outils incontrolés peuvent tomber et provoquer des blessures corporelles. Les raccords peuvent se desserrer et les clés peuvent s'échapper - soyez prét.

Si un couple supérieur s'avere nécessaire, n'utilise jamais de rallonge ou autre moyen mécanique, hydraulique ou motorisé pour assister la clé serre-tube. Servez-vous d'une clé plus grande ou d'une clé démultiplée. Le déblocage de raccords particulièrement récalcitrants pourrait nécessiter l'application de chaleur ou un martelage (non pas sur la clé). Dans certains cas, il sera préféable de démonter le réseau aux niveaux des raccords mitoyens afin de débloquer le raccord récalcitrant dans un étau ou sur un établi.

Figure 7 - Une position de travail appropriée
