E910 - Clé à molette RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé à pipe réglable
Marque	RIDGID
Modèle	E910
Matériau du manche	Aluminium avec mâchoires en fonte ductile
Longueur	10 pouces (255 mm)
Poids	Environ 1,5 lb (0,68 kg)
Capacité des mâchoires	Jusqu'à 1-1/2 pouce (38 mm) de tuyau
Taille maxi de tuyau	1-1/2 pouces (38 mm)
Conception	Clé à pipe droite robuste
Fonction principale	Tourner le tuyau et serrer/desserrer les raccords filetés
Action à cliquet	Mâchoire à crochet à ressort pour un cliquetage rapide
Caractéristiques de sécurité	Ne pas utiliser de rallonges de manche ; ne pas utiliser avec des outils électriques ; ne pas appliquer de charge latérale ; ne pas utiliser comme marteau
Entretien	Nettoyer les mâchoires avec une brosse métallique ; lubrifier les pièces mobiles ; inspecter pour usure, fissures ou manches tordus
Pièces de rechange	Mâchoires et ressorts disponibles comme pièces de service RIDGID d'origine
Avertissement d'utilisation	Ne pas utiliser sur des matériaux durs (plus de 325 BHN), carrés, hexagonaux ou non ronds
Garantie	Consultez la politique de garantie RIDGID

FOIRE AUX QUESTIONS - E910 RIDGID

Quelle est la taille maximale de tuyau que la clé RIDGID E910 peut manipuler ?

La clé à pipe RIDGID E910 de 10 pouces est conçue pour des tuyaux jusqu'à 1-1/2 pouces de diamètre. Pour les tuyaux plus grands, utilisez une clé plus grande.

Puis-je utiliser la clé E910 sur des écrous hexagonaux ou carrés ?

Non, les clés à pipe comme la E910 sont conçues pour les tuyaux ronds et les raccords filetés. Les utiliser sur des pièces hexagonales ou carrées peut ébrécher les dents ou provoquer un glissement. Utilisez une clé appropriée pour ces formes.

Comment entretenir et nettoyer la clé à pipe RIDGID E910 ?

Nettoyez les mâchoires avec une brosse métallique pour enlever les débris. Lubrifiez toutes les pièces mobiles avec de l'huile légère et essuyez l'excès. Rangez dans un endroit sec. Inspectez régulièrement pour l'usure, les fissures ou les manches tordus.

Est-il sûr d'utiliser une rallonge de manche ou une barre d'appoint avec cette clé ?

Non. L'utilisation de rallonges de manche peut endommager la clé ou provoquer son glissement, entraînant des blessures graves. Utilisez toujours une clé plus grande ou une clé à levier composé pour plus de couple.

Puis-je utiliser la E910 avec un outil électrique comme une machine à fileter ?

Ne jamais utiliser les clés à pipe avec des dispositifs mécaniques, hydrauliques ou motorisés. Ce sont des outils manuels uniquement. Cela pourrait entraîner une défaillance de la clé et des blessures graves.

Que dois-je faire si le manche est tordu ou déformé ?

Un manche tordu indique une surcharge. Ne le redressez pas. Retirez la clé du service et remplacez-la. Les manches tordus peuvent se briser pendant l'utilisation.

Comment fonctionne l'action à cliquet sur la clé à pipe RIDGID ?

La mâchoire à crochet est montée sur ressort pour pivoter légèrement, permettant à la clé de saisir et cliqueter sur le tuyau. Ajustez l'écrou pour maintenir un petit espace entre la tige du crochet et le tuyau pour un bon fonctionnement.

De quels matériaux sont faites les mâchoires ?

Les mâchoires sont en fonte ductile avec des dents trempées conçues pour s'enfoncer dans le matériau du tuyau pour une prise solide. Remplacez les mâchoires si les dents sont usées.

Est-il acceptable d'utiliser la clé comme marteau ?

Non. N'utilisez pas une clé à pipe comme marteau. Cela peut endommager la clé et causer des blessures. Utilisez-la uniquement pour tourner les tuyaux.

Où puis-je obtenir des pièces de rechange pour ma RIDGID E910 ?

Utilisez uniquement des pièces de service RIDGID d'origine. Contactez votre distributeur RIDGID local ou visitez RIDGID.com. Pour le support technique, appelez le [phone] aux États-Unis et au Canada.

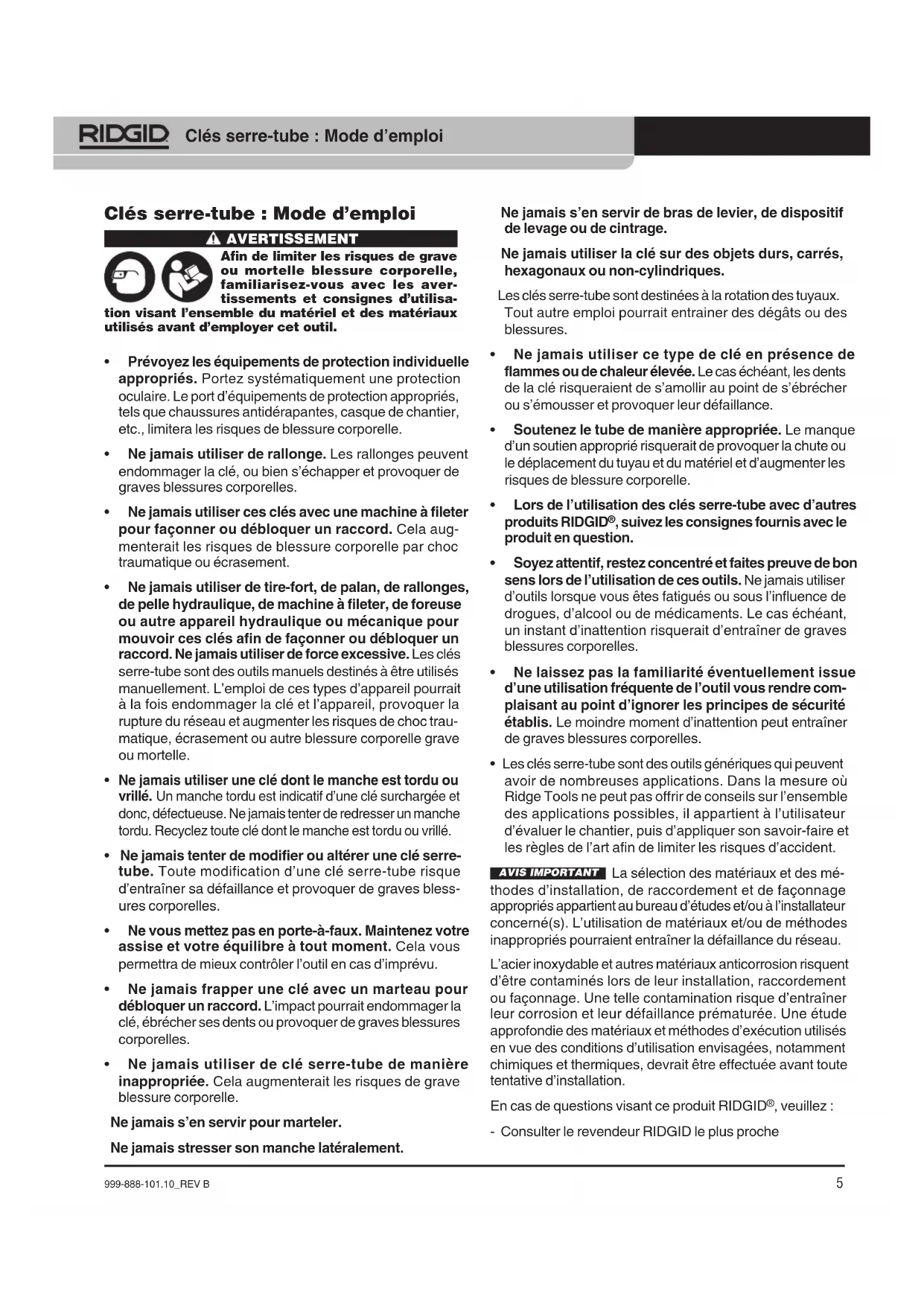

MODE D'EMPLOI E910 RIDGID

Avertissement

Afin de limiter les risques de grave ou mortelle blessure corporelle, familiarisez-vous avec les avertissements et consignes d'utilisation.

tion visant l'ensemble du matériel et des matériaux utilisés avant d'employer cet outil.

• Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Le port d'équipements de protection appropriés, tels que chaussures antidérapantes, casque de chantier, etc., limitera les risques de blessure corporelle.
• Ne jamais utiliser de rallonge. Les rallonges peuvent endommager la clé, ou bien s'échapper et provoquer de graves blessures corporelles.
• Ne jamais utiliser ces clés avec une machine à filiter pour façonner ou débloquer un raccord. Cela augmenterait les risques de blessure corporelle par choc traumatique ou écrasement.
• Ne jamais utiliser de tire-fort, de palan, de rallonges, de pelle hydraulique, de machine à filiter, de foreuse ou autre appareil hydraulique ou mécanique pour pouvoir ces clés afin de façonner ou débloquer un raccord. Ne jamais utiliser de force excessive. Les clés serre-tube sont des outils manuels destinés à être utilisés manuellement. L'emploi de ces types d'appareil pourrait à la fois endommager la clé et l'appareil, provoquer la rupture du réseau et augmenter les risques de chic traumatique, écrasement ou autre blessure corporelle grave ou mortelle.
• Ne jamais utiliser une clé dont le manche est tordu ouvrillé. Un manche tordu est indicatif d'une clé surchargeée et donc, défectueuse. Ne jamais tenter de redresser un manche tordu. Recyclez toute clé dont le manche est tordu ouvrillé.
• Ne jamais tenter de modifier ou ALTERER une clé serre-tube. Toute modification d'une clé serre-tube risque d'entraîner sa défaillance et provoquer de graves blessures corporelles.
• Ne vous mettez pas en porte-à-faux. Maintenez votre assise et votre équilibre à tout moment. Cela vous permettra de contrôler l'outil en cas d'imprévu.
• Ne jamais frapper une clé avec un marteau pour débloquer un raccord. L'impact pourrait endommager la clé, ébrécher ses dents ou provoquer de graves blessures corporelles.
• Ne jamais utiliser de clé serre-tube de manière inappropriée. Cela augmenterait les risques de grave blessure corporelle.

Ne jamais s'en servir pour marteler.

Ne jamais应力其侧柄。 对不起，我似乎犯了一个错误，回到了中文。让我重新纠正这个法语句子： Ne jamais stresser son manche latéralement. 正确的法语纠正应为： Ne jamais solliciter son manche latéralement.

Ne jamais s'en servir de bras de levier, de dispositif de levage ou de cintrage.

Ne jamais utiliser la clé sur des objets durs, carrés, hexagonaux ou non-cylindriques.

Les clés serre-tube sont destinées à la rotation des tuyaux. Tout autre emploi pourrait entrainer des dégâts ou des blessures.

• Ne jamais utiliser ce type de clé en présence de flammes ou de chaleur élevée. Le cas échéant, les dents de la clé risqueraient de s'amollir au point de s'ébrécher ou s'émousser et provoquer leur défaillance.
• Soutenez le tube de manière appropriée. Le manque d'un soutien approprié risquerait de provoquer la chute ou le déplacement du tuyau et du matériel et d'augmenter les risques de blessure corporelle.
• Lors de l'utilisation des clés serre-tube avec d'autres produits RIDGID®, suivez les consignes fournies avec le produit en question.
• Soyez attentif, restez concentré et faites préuve de bon sens lors de l'utilisation de ces outils. Ne jamais utiliser d'outils lorsque vous êtes fatigués ou sous l'influence de drogues, d'alcool ou de médicaments. Le cas échéant, un instant d'inattention risquerait d'entraîner de graves blessures corporelles.
• Ne laissez pas la familiarité éventuellement issue d'une utilisation fréquente de l'outil vous rendre complaisant au point d'ignorer les principes de sécurité établis. Le moindre moment d'inattention peut entraîner de graves blessures corporelles.
• Les clés serre-tube sont des outils génériques qui peuvent avoir de nombreuses applications. Dans la mesure où Ridge Tools ne peut pas offrir de conseils sur l'ensemble des applications possibles, il appartient à l'utilisateur d'évaluer le chantier, puis d'appliquer son savoir-faire et les règles de l'art afin de limiter les risques d'accident.

AVIS IMPORTANT La sélection des matériaux et des méthodes d'installation, de raccordement et de façonnement appropriés appartient au bureau d'études et/ou à l'installateur concerné(s). L'utilisation de matériaux et/ou de méthodes inappropriés pourrait entraîner la défaillance du réseau.

L'acier inoxydable et autres matériaux anticorrosion risquent d'être contaminés lors de leur installation, raccordement ou façonnage. Une telle contamination risque d'entraîner leur corrosion et leur défaillance prématurée. Une étude approfondie des matériaux et méthodes d'exécution utilisés en vue des conditions d'utilisation envisagées, notamment chimiques et thermiques, devrait être effectuée avant toute tentative d'installation.

En cas de questions visant ce produit RIDGID®, veuillez :

• Consulter le revendeur RIDGID le plus proche
• Visiter le site RIDGID. com pour localiser le représentant RIDGID le plus proche
• Consulter les services techniques RIDGID par courriel adressé à [e-mail], ou bien, à partir des États-Unis ou du Canada, en composant le [phone].

Description

Les clés serre-tube RIDGID ® seront à la rotation des tuyaux et au serrage/déblocage des raccords filetés. Les clés serre-tube RIDGID sont disponibles dans une variété de configurations, y compris des modèles avec manche en fonte ductile et aluminium. Consultez le catalogue RIDGID pour de plus amples informations sur les modèles disponibles.

Clés serre-tube droites: pour tous types de tuyauterie	Clés serre-tube RapidGrip®
Clés serre-tube d'extrémité: engagement facile des tuyaux près du mur et parallètes	Clés serre-tube déportées: accès facile aux endroits serrés et aux angles compliqués
Clés Raprench®: l'idéal pour un martelage occasionnel	Clés démultipliées: servent de bras de levier pour les raccords grippés

Figure 1 - Clés serre-tube RIDGID

Repérez les marquages du produit pour spécifications ou consultez le catalogue RIDGID.

Figure 2 - Composants de la clé

Inspection et entretien

Nettoyez la clé au quotidien afin de faciliter son inspection et améliorer sa prise en main. Son manche et ses autres points de prise en main doivent être propres et libres de toutes traces d'huile ou de graisse. Inspectez la clé pour:

• Un assemblage approprié et son intégralité.
• Usure. Nettoyez les mâchoires avec un roux métallique. Les dents devraient être propres et affûtées. Remplacez les mâchoires émoussées afin de limiter les risques de dérapage.
• Signes de dépréciation tels que fissures, coupures, ébréchures, déformation.
• Manches tordus ou vrillés. Ne pas redresser les manches. Les clés avec manches tordus ont été surchargées. Recyclez les clés tordues.
• Modifications de tout genre, y compris meulage ou soudure. Les modifications peuvent affaiblir les clés.
• Décoloration ou autre indication de surchauffe excessive.
• Fonctionnement normal. La mâchoire mobile doit coulisser sans accrocs lorsque la molette est tournée. Les ressorts à l'intérieur du cadre doivent permettre à la mâchoire mobile d'osciller légèrement. Cela assure l'engagement et l'entrainement appropriés de la clé.
• Autres anomalies qui pourraient nuire à la sécurité opérationnelle de la clé. N'utilisez la clé qu'après avoir corrigé toute anomalie éventuelle. Recyclez toute clé usée, tordue ou endommagée. N'utilisez que des pièces de rechange d'origine RIDGID

Examinez les chaînes pour signes de séparation des maillons et autres anomalies. La séparation des maillons indique que la chaîne a été surchargée et qu'elle doit être remplacée.

Lubrifiez l'ensemble des mécanismes au besoin à l'aide d'une huile minérale légère, puis essuyez toute huile excessive. Enduisez les éléments non pointés de la clé avec de l'huile et rangez-la dans un endroit sec.

Préparation

Examinez les matériaux utilisés. Les clés serre-tube sont prévues pour les tuyaux et raccords cylindriques, ainsi que pour les barres d'acier doux. Ne pas utiliser ces clés sur des tuyaux durcis (325 BHN maxi) ou des éléments carrés, excessive hexagonaux ou autres que cylindriques. Les dents des mâchoires pénètrent le métal afin de mieux le retenir. Ce type de clé risque de glisser sur des métaux durcis ou de s'ébrécher sur des pièces hexagonales ou carrées.

Les clés serre-tube ont suffisamment de force pour écraser ou ovaliser les tuyaux, surtout ceux à paroi mince. Les dents des mâchoires pénétrent le métal afin de mieux le retenir.

leurs mâchoires mordent le tuyau et laissent des ébavures superficielles tranchantes susceptibles de blesser les mains nues.

Sélectionnez la clé serre-tube appropriée. Ne pas utiliser sur des tuyaux d'un diamètre supérieur au diamètre limite de la clé (voir Tableau 1).

Tableau 1 - Sections de tuyau recommandées

Taille nomi- nale de la clé	Diamètres de tuyau recommendés	Diamètre maximal de tuyau
6"	1/8" - 1/2"	3/4"
8"	1/4" - 3/4" 1"
10"	1/4" - 1" 1	1/2"
12"	1/2" - 1 1/4" 2"
14"	1/2" - 1 1/2" 2"
18" 1" - 2" 2	2	1/2"
24" 1	1/2" - 2 1/2" 3"
36" 2" - 3	1/2" 5"
48" 3" - 5" 6"
60" 3" - 6" 8"

Assurez-vous que la pièce est stable et convenablement soutenue afin d'éviter son renversement en cours d'utilisation.

Quelle que soit la taille de la clé serre-tube utilisée, il est impératif de maintenir un vide entre le bras de la mâchoire mobile et l'ouvrage (Figure 3). Cela permet aux deux mâchoires d'assurer un maximum de prise. Si le bras de la mâchoire mobile descend sur l'ouvrage, la prise sera sérieusement diminuée et la clé risque de déraper. Cela risque aussi d'occasionner la défaillance de la mâchoire mobile (Figure 4).

Figure 3 - Vide entre le bras de la mâchoire mobile et l'ouvrage

Réglez la position de la mâchoire mobile en tournant la molette. La clé doit être tenue à l'équerre du tuyau. Ne jamais tenir la clé diagonalement durant le processus.

Figure 4 - Clé trop petite avec bras de mâchoire mobile en contact avec l'ouvrage

Clé rapidgrip®

Lors de l'utilisation de la clé RapidGrip, n'oubliez pas de centrer l'ouvrage dans le « V » du crochet. Si l'ouvrage est déporté, cela risque de compromettre à la fois la prise de la clé et l'intégralité du crochet.

Figure 5 - Utilisation de la clé RapidGrip

Clés démultipliées

Montez le tourillon sur le tuyau près du filetage avec sa tige orientée vers le filetage comme indiqué à la Figure 6A. Passez la chaîne autour du tuyau, engagez-la sur les oreilles du tourillon, puis serrez-la à l'aide du serre-chaîne. Avec la tête de la clé correctement ajustée au diamètre du tuyau (vide maintenu entre le bras de la mâchoire mobile et l'ouvrage), positionnez l'extrémité du manche de la clé sur la tige du tourillon. Engagez la goupille fendue dans le manche de la clé et la tige du tourillon (Figure 6B).

Figure 6A - Montage du tourillon de clé démultipliée sur tuyau

Figure 6B - Fixation du manche sur le tourillon

Fonctionnement

Montez la clé serre-tube sur l'ouvrage, puis tenez-vous en position opérationnelle appropriée. Ne vous mettez pas en porte-à-faux. Maintenez votre assise et votre équilibre à tout moment. Ne vous pendez pas à la clé serre-tube. Une bonne position opérationnelle permet de contrôler l'outil en cas d'imprévu. Lors des travaux en hauteur (sur échelle, échafaudage, etc.), assurez-vous de disposer des méthodes et des équipements nécessaires à la stabilité et sécurité de l'opération.

Lors du traitement des tuyaux horizontalement tels que ceux tenus dans un étau à hauteur de hanche, il est souvent préféable de se servir de son propre poids pour serrer ou débloquer les raccords (Figure 7). Ne jamais laisser vos pieds quitter le sol en ce faisant. Gardez vos pieds fermement plantés au sol afin de mieux contrôler la clé.

Tirer sur une clé assure typiquement un meilleur contrôle de celle-ci en cas d'imprévu que d'appuyer dessus.

N'actionnez la clé que dans le sens de rotation. Des efforts latéraux excessifs pourraient la délogger ou l'endommager.

Ne laissez jamais une clé suspendue au tuyau - gardez toujours une main sur la clé. Les outils non contrôlés peuvent tomber et provoquer des blessures corporelles. Les raccords peuvent se desserrer et les clés peuvent s'échapper - soyez prêts.

Si un couple supérieur s'avère nécessaire, n'utilisez jamais de rallonge ou autre moyen mécanique, hydraulique ou motorisé pour assister la clé serre-tube. Servez-vous d'une clé plus grande ou d'une clé démultipliée. Le déblocage de raccords particulièrement récalcitrants pourrait nécessiter l'application de chaleur ou un martelage (non pas sur la clé). Dans certains cas, il sera préférable de démonter le réseau aux niveaux des raccords mitoyens afin de débloquer le raccord récalcitrant dans un étau ou sur un établi.

Figure 7 - Une position de travail appropriée
