MODE D'EMPLOI 468S RIDGID

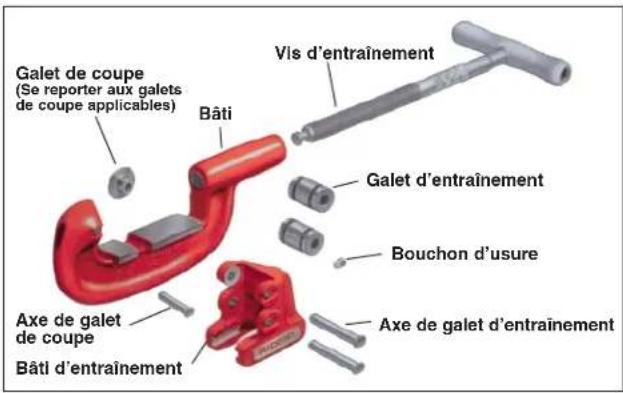

Utilisation des coupe-tubes

Il existe de nombreux types de coupe-tubes. L'utilisation de chaque dépend de la section du tube et du type de matériel à couper, ainsi que des conditions d'utilisation prévues.

Il est universellement reconnu que, grâce à sa précision et sa rapidité, le coupe-tubes reste le meilleur moyen de couper les tubes.

Dans sa forme la plus élémentaire, le coupe-tubes comprend un galet de coupe et de deux galets d'entrainment, ces derniers servant à maintainir le galet de coupe d'équerre et correctement aligné lorsqu'il tourne autour du tuyau. La pression exercée sur le système entame le tuyau progressivement, et finit par le trancher. L'appareil ne coupe pas le métal, il de coupe.

Le coupe-tubes à simple galet de coupe doit pouvoir contourner le tuyau sur 360^ d'un seulTrait pour pouvoir le couper, d'ou la nécessite d'un coupe-tubes a quatre galets de coupe lorsque le tuyau en question n'offre pas de gabarit suffisant. Ce dernier assure la meme coupe avec un débattement minimal de 120^ ,car chacun de ses quatre galets de coupe recouvre la tranchee laissée par les galets voins.

Il est, bien sur, toujours possible d'utiliser une scie à métaux ou un chalumeau pour couper les tubes, mais lorsqu'il s'agit de filter le tube en question, il lui faut une coupe d'embout parfaitement d'équerre. Sans l'utilisation d'un matériel de coupe spe

cialise, une telle precision de coupe serait quasiment impersa ble, d'ou les risques de mauvais filtage et de bris de matrices.

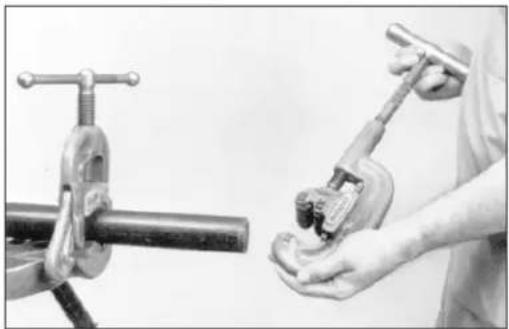

Choix du coupe-tubes approprié

La qualité de coupe dépend surtout de l'adaptation de l'outil de coupe au travail envisagé. Il existe de nombreux types de coupe-tubes, allant du coupe-tubes à simple galet jusqu'àau coupe-tubes à quatre galets et les coupe-tubes prévus pour moteur d'entrainment ou machine à filter. Chacun de ces outils a été spécifiquement prévu pour une application particulière. A défaut de l'outil approprié, certains essayeront de couper des canalisations lourdes avec un coupe-tubes léger.

Dans la mesure ou ce type d'appareil a ete conu exclusivement pour la coupe des tuyaux a paroi mince, il ne doit jamais servir a ce genre de travail.

MISE EN GARDE Ne jamais tenter de couper de tuyaux avec un type de coupe-tubes ou galet de coupe inadapté. Cela risquérait non seulement de provoquer de graves blessures, mais aussi d'endommager l'appareil et la pierce en question.

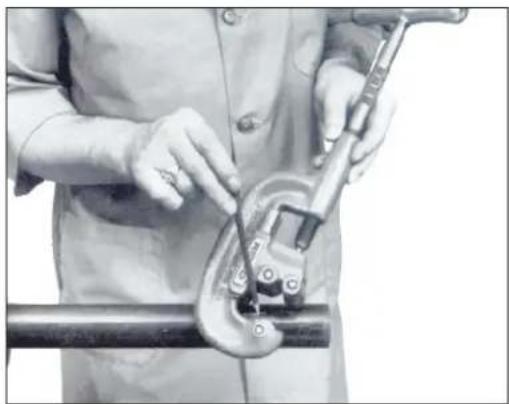

Vérification du galet de coupe

Lors de la sélection d'un coupe-tubes, vérifiez la compatibilité de son galet de coupe avec (1) le coupe-tubes en question, et (2) le matériel à couper. Examinez systématiquement le galet de coupe pour signes d'emoussage ou de déterioration avant de l'utiliser.

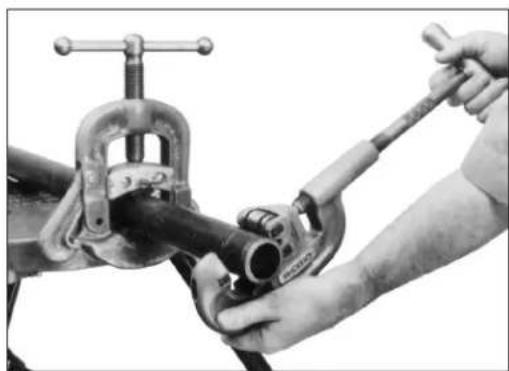

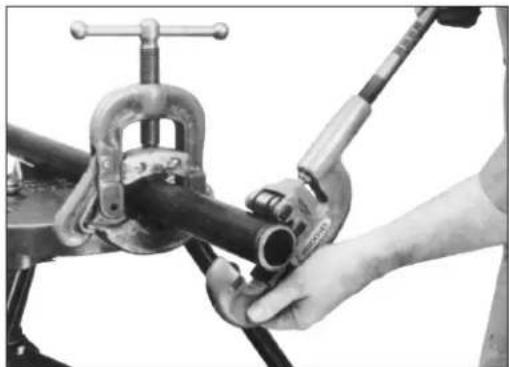

Positionnement du coupe-tubes sur le tuyau

Ouvrez le coupe-tubes en dévisant sa manette suffisamment pour pouvoir l'enfiler sur un tuyau bien arrêté de manière à ce que ses galets d'entrainment le tiennent contre ce dernier. Vissez la manette jusqu'à ce que le galet de coupe entre en contact avec le tuyau. Les galets d'entrainment assureuron le centrage et l'équerrage du coupe-tubes lorsque vous serrez la manette du galet de coupe.

Centrage de l'appareil

Lorsque le galet de coupe entre en contact avec le tuyau, entamez-le en vissant la manette 1/4 de tour, puis tournez le coupe-tubes ajustur du tuyau afin de creer une legere rainure cylindrique sur son pourtour. Assurez-vous que cette rainure rejoint bien son point de depart. Si elle est cylindrique, vous obtiendriez une coupe d'équerre, sinon, l'appareil partira en spi-rale et ne coupera pas le tuyau. Le cas échéant, il sera proba-blement nécessaire de replacer le galet de coupe.

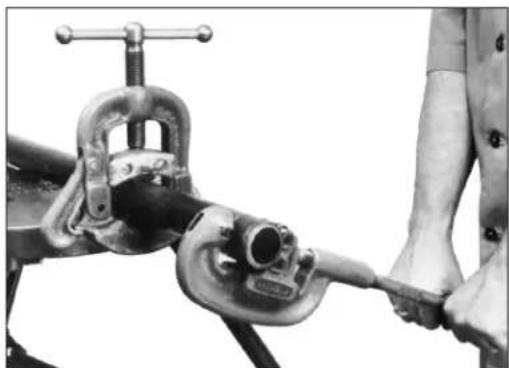

La coupe

Une fois le trace de coupe établi, serrez la manette d'un quart de tour, tournez le coupe-tubes autour du tuyau, puis serrez la manette progressivement à chaque tour supplémentaire, jusqu'à ce que le tuyau soit sectionné. A noter que la stabilisation des galets d'entrainment et du galet de coupe aide à écraser les Bavures externes créées par le galet de coupe.

AVERTISSEMENT Ne pas forcer le galet de coupe contre le tuyau. Ceci risquerait d'endommager le galet de coupe et réduire sa vie utile.

L'entretien des coupe-tubes

AVERTISSEMENT Ne pas utiliser de coupe-tubes mal entretenu.

Le bon fonctionnement des coupe-tubes dépend de leur propre. Assurez-vous systématiquement de l'absence de toutes traces de contaminants au niveau des vis d'avancement, des coulisses, des galets de coupe et des galets d'entrainment.

• Nettoyage systématique - En fin de chantier, nettoyez systématiquement la vis d'entrainment et les galets de coupe et d'entrainment du coupe-tubes à l'aide d'un solvant approprié et d'unerosse métallique.
• Lubrification - Les solvants ont tendance à dessécher l'appareil. Lubrifiez systématiquement la vis d'entrainment et les galets de coupe et d'entrainment de l'appareil avec une huile lubrifiante appropriée. Ne pas utiliser d'huile de coupe, car celle-ci n'assure aucune protection.
• Inspection systématique -Après avoir nettoyé et lubrifié l'appareil, examinez-le pour signes de déterioration au niveau du bâti, de la vis d'entrainment et des galets, notamment au niveau de son alignement et de l'affutage de son galet de coupe. Le cas échéant, remplacez l'élement défectieux immidiatement.
  Stockage - Suspendez systematique les coupe-tubes, de préfrence dans un endroit chaud et sec.

Veuillez adresser toutes questions eventuelles visant l'entretien ou l'utilisation des coupe-tubes aux services techniques de la Ridge Tool Company en composant le [phone], ou en visitant son site : [e-mail]
