Type de produit	Coupe-tube manuel
Marque	Ridgid
Modèle	468HWS
Capacité de coupe	Tubes jusqu'à 38 mm de diamètre
Matériaux compatibles	Cuivre, laiton, aluminium, PVC
Type de galet de coupe	Galet en acier trempé
Nombre de galets d'entraînement	2
Système de serrage	Vis d'avancement avec manette
Fonctions principales	Coupe de tubes à paroi mince
Poids	Environ 0,5 kg
Dimensions (L x l x H)	200 x 80 x 40 mm
Alimentation	Manuelle
Entretien	Nettoyage avec solvant, lubrification avec huile
Sécurité	Ne pas forcer le galet, utiliser le galet adapté
Stockage	Suspendu dans un endroit chaud et sec
Pièces détachées	Galet de coupe, vis d'avancement, galets d'entraînement
Service client	Ridgid Tool Company : [phone]

FOIRE AUX QUESTIONS - 468HWS RIDGID

Comment positionner le coupe-tubes sur le tuyau ?

Ouvrez le coupe-tubes en dévissant la manette, enfilez-le sur le tuyau arrimé, puis vissez jusqu'à ce que le galet de coupe touche le tuyau. Les galets d'entraînement assurent le centrage.

Comment centrer l'appareil avant la coupe ?

Après contact du galet, vissez la manette d'1/4 de tour et tournez le coupe-tubes autour du tuyau pour créer une rainure cylindrique. Vérifiez qu'elle rejoint son point de départ.

Quelle est la technique de coupe recommandée ?

Une fois la rainure tracée, serrez la manette d'1/4 de tour à chaque tour complet du coupe-tubes autour du tuyau jusqu'à sectionnement. Ne forcez pas excessivement.

Comment entretenir le coupe-tubes ?

Nettoyez-le avec un solvant approprié et une brosse métallique après chaque chantier. Lubrifiez avec une huile de protection, pas d'huile de coupe.

Que faire si le galet de coupe est émoussé ?

Inspectez le galet avant utilisation. S'il est endommagé ou émoussé, remplacez-le immédiatement par un galet compatible pour garantir une coupe nette.

Peut-on couper des tuyaux en acier avec ce modèle ?

Ce coupe-tubes est conçu pour les tubes à paroi mince comme le cuivre ou le PVC. Pour l'acier, utilisez un outil adapté pour éviter d'endommager l'appareil.

Comment stocker le coupe-tubes après utilisation ?

Suspendez-le dans un endroit chaud et sec. Évitez l'humidité qui pourrait corroder les pièces métalliques.

Que faire si la coupe part en spirale ?

Cela indique un mauvais centrage. Replacez le galet de coupe et assurez-vous que la rainure initiale est cylindrique et rejoint son point de départ.

Comment éviter les bavures externes ?

La stabilisation des galets d'entraînement et du galet de coupe aide à écraser les bavures. Assurez-vous que l'appareil est bien serré.

Où trouver des pièces de rechange ou du service après-vente ?

Contactez le service technique Ridgid au [phone] ou par email à [e-mail].

MODE D'EMPLOI 468HWS RIDGID

Utilisation des coupe-tubes

Il existe de nombreux types de coupe-tubes. L'utilisation de chaque dépend de la section du tube et du type de matériel à couper, ainsi que des conditions d'utilisation prévues.

Il est universellement reconnu que, grâce à sa précision et sa rapidité, le coupe-tubes reste le meilleur moyen de couper les tubes.

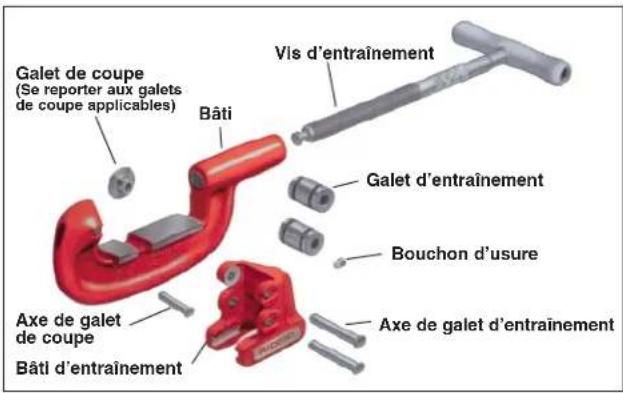

Dans sa forme la plus élémentaire, le coupe-tubes comprend un galet de coupe et deux galets d'entraînement, ces derniers servant à maintenir le galet de coupe d'équerre et correctement aligné lorsqu'il tourne autour du tuyau. La pression exercée sur le système entame le tuyau progressivement, et finit par le trancher. L'appareil ne coupe pas le métal, il se coupe.

Le coupe-tubes à simple galet de coupe doit pouvoir contourner le tuyau sur un seul trait pour pouvoir le couper, d'où la nécessité d'un coupe-tubes à quatre galets de coupe lorsque le tuyau en question n'offre pas de gabarit suffisant. Ce dernier assure la même coupe avec un débattement minimal, car chacun de ses quatre galets de coupe recouvre la tranchée laissée par les galets voisins.

Il est, bien sûr, toujours possible d'utiliser une scie à métaux ou un chalumeau pour couper les tubes, mais lorsqu'il s'agit de filtrer le tube en question, il lui faut une coupe d'embout parfaitement d'équerre. Sans l'utilisation d'un matériel de coupe spécialisée.

spécialisé, une telle précision de coupe serait quasiment impossible, d'où les risques de mauvais filtrage et de bris de matrices.

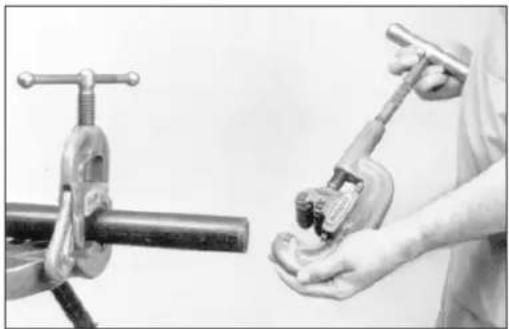

Choix du coupe-tubes approprié

La qualité de coupe dépend sur tout de l'adaptation de l'outil de coupe au travail envisagé. Il existe de nombreux types de coupe-tubes, allant du coupe-tubes à simple galet jusqu'au coupe-tubes à quatre galets et les coupe-tubes prévus pour moteur d'entraînement ou machine à filtre. Chacun de ces outils a été spécifiquement prévu pour une application particulière. À défaut de l'outil approprié, certains essayeront de couper des canalisations lourdes avec un coupe-tubes léger.

Dans la mesure où ce type d'appareil a été conçu exclusivement pour la coupe des tuyaux à paroi mince, il ne doit jamais servir à ce genre de travail.

MISE EN GARDE Ne jamais tenter de couper des tuyaux avec un type de coupe-tubes ou galet de coupe inadapté. Cela risquerait non seulement de provoquer de graves blessures, mais aussi d'endommager l'appareil et la pièce en question.

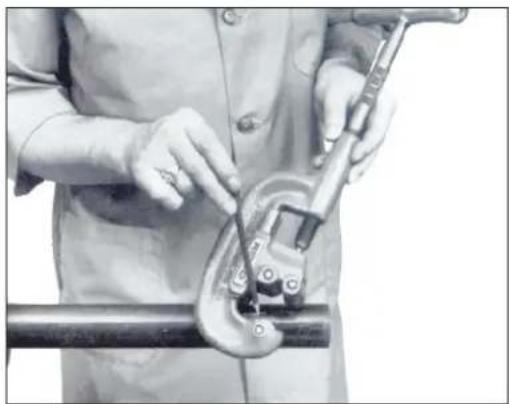

Vérification du galet de coupe

Lors de la sélection d'un coupe-tubes, vérifiez la compatibilité de son galet de coupe avec (1) le coupe-tubes en question, et (2) le matériel à couper. Examinez systématiquement le galet de coupe pour signes d'emoussage ou de déterioration avant de l'utiliser.

Positionnement du coupe-tubes sur le tuyau

Ouvrez le coupe-tubes en devissant sa manette suffisamment pour pouvoir l'enfiler sur un tuyau bien arrimé de manière à ce que ses galets d'entraînement le tiennent contre ce dernier. Vissez la manette jusqu'à ce que le galet de coupe entre en contact avec le tuyau. Les galets d'entraînement assureront le centrage et l'équerrage du coupe-tubes lorsque vous serrez la manette du galet de coupe.

Centrage de l'appareil

Lorsque le galet de coupe entre en contact avec le tuyau, entamez-le en vissant la manette 1/4 de tour, puis tournez le coupe-tubes ajusteur du tuyau afin de créer une légère rainure cylindrique sur son pourtour. Assurez-vous que cette rainure rejoint bien son point de départ. Si elle est cylindrique, vous obtiendriez une coupe d'équerre, sinon, l'appareil partira en spirale et ne coupera pas le tuyau. Le cas échéant, il sera probablement nécessaire de replacer le galet de coupe.

La coupe

Une fois le tracé de coupe établi, serrez la manette d'un quart de tour, tournez le coupe-tubes autour du tuyau, puis serrez la manette progressivement à chaque tour supplémentaire, jusqu'à ce que le tuyau soit sectionné. À noter que la stabilisation des galets d'entraînement et du galet de coupe aide à écraser les bavures externes créées par le galet de coupe.

AVERTISSEMENT Ne pas forcer le galet de coupe contre le tuyau. Ceci risquerait d'endommager le galet de coupe et de réduire sa vie utile.

Avertissement ne pas utiliser de coupe-tubes mal entretenu.

Le bon fonctionnement des coupe-tubes dépend de leur propre. Assurez-vous systématiquement de l'absence de toutes traces de contaminants au niveau des vis d'avancement, des coulisses, des galets de coupe et des galets d'entrainment.

• Nettoyage systématique - En fin de chantier, nettoy u coupe-tubes à l'aide d'un solvant approprié et d'un rouleau métallique.
• Lubrification - Les solvants ont tendance à dessécher l'appareil. Lubrifi e l'appareil avec une huile lubrifiante appropriée. Ne pas utiliser d'huile de coupe, car celle-ci n'assure aucune protection.
• Inspection systématique - Après avoir nettoyé et lubrifié l'appareil, examinez-le pour signes de déterioration au niveau du bâti, de la vis d'entrainment et des galets, notamment au niveau de son alignement et de l'affutage de son galet de coupe. Le cas échéant, remplacez l'élement défectueux immédiatement. Stockage - Suspendez systématiquement les coupe-tubes, de préférence dans un endroit chaud et sec.

Veuillez adresser toutes questions eventuelles visant l'entretien ou l'utilisation des coupe-tubes aux services techniques de la RIDGID Tool Company en composant le [phone], ou en visitant son site : [e-mail]
