202 - Coupe-tube RIDGID - Notice d'utilisation et mode d'emploi gratuit

Marque	RIDGID
Modèle	202
Type de produit	Coupe-tube manuel
Usage principal	Coupe de tubes en cuivre, laiton, aluminium, acier mince
Capacité de coupe	3 à 25 mm (1/8" à 1")
Type de galet	Galet de coupe en acier trempé
Nombre de galets d’entraînement	2
Matériau du corps	Acier forgé ou alliage robuste
Fonctions principales	Coupe nette et d'équerre des tubes
Précision de coupe	Rainure cylindrique garantissant une coupe perpendiculaire
Entretien et nettoyage	Nettoyer avec un solvant approprié et lubrifier avec une huile légère
Lubrification recommandée	Huile lubrifiante standard (ne pas utiliser d'huile de coupe)
Sécurité	Ne jamais utiliser un galet inadapté ou un coupe-tubes mal entretenu
Poids approximatif	0,5 kg
Dimensions (L x l x h)	150 x 60 x 30 mm
Pièces détachées disponibles	Galet de coupe, galets d’entraînement, vis d’avancement
Réparabilité	Remplacement possible des galets et vis par l’utilisateur
Stockage	Suspendu dans un endroit chaud et sec
Service après-vente	Contacter RIDGID au [phone] ou [e-mail]
Alimentation	Aucune (outil manuel)

FOIRE AUX QUESTIONS - 202 RIDGID

Comment choisir le bon galet de coupe pour mon RIDGID 202 ?

Vérifiez la compatibilité du galet avec le modèle 202 et le matériau à couper. Utilisez un galet en acier trempé pour les tubes en cuivre, laiton, aluminium ou acier mince. Remplacez-le s'il est émoussé ou endommagé.

Quelle est la capacité de coupe du RIDGID 202 ?

Le coupe-tube RIDGID 202 peut couper des tubes d'un diamètre de 3 mm (1/8") à 25 mm (1"). Il est idéal pour les tubes à paroi mince.

Comment centrer le coupe-tube sur le tuyau avant de couper ?

Ouvrez le coupe-tube, placez-le sur le tuyau, vissez la manette jusqu'à ce que le galet de coupe touche le tuyau. Tournez l'appareil pour créer une rainure cylindrique. Si la rainure rejoint son point de départ, la coupe sera d'équerre.

Quelle est la procédure de coupe correcte avec le RIDGID 202 ?

Après avoir tracé la rainure, serrez la manette d'1/4 de tour, tournez le coupe-tube autour du tuyau, puis serrez progressivement à chaque tour jusqu'à sectionnement. Ne forcez pas le galet de coupe.

Comment entretenir mon coupe-tube RIDGID 202 ?

Nettoyez-le avec un solvant approprié et un rouleau métallique après chaque chantier. Lubrifiez-le avec une huile légère standard (pas d'huile de coupe). Inspectez les galets, la vis et le bâti pour usure.

Puis-je couper des tuyaux en acier épais avec le RIDGID 202 ?

Non, le RIDGID 202 est conçu pour les tubes à paroi mince. Pour les tubes lourds, utilisez un coupe-tubes adapté sous peine d'endommager l'outil et de vous blesser.

Que faire si la coupe part en spirale ?

Cela signifie que le galet de coupe n'était pas centré. Replacez le coupe-tubes sur le tuyau, assurez-vous que la rainure de départ est cylindrique et recommencez.

Où puis-je trouver des pièces détachées pour le RIDGID 202 ?

Les pièces détachées (galets, vis d'avancement) sont disponibles auprès des revendeurs RIDGID ou en contactant le service technique au [phone].

Comment ranger le coupe-tube après utilisation ?

Nettoyez et lubrifiez l'outil, puis suspendez-le dans un endroit chaud et sec. Évitez l'humidité pour prévenir la rouille.

Le RIDGID 202 nécessite-t-il une source d'alimentation ?

Non, c'est un outil manuel. Aucune alimentation électrique n'est requise.

MODE D'EMPLOI 202 RIDGID

Utilisation des coupe-tubes

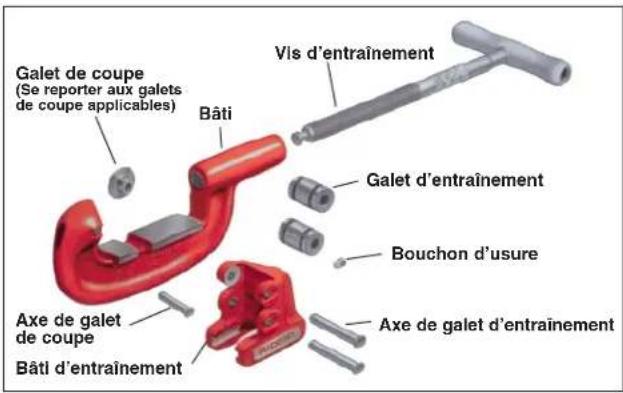

Il existe de nombreux types de coupe-tubes. L'utilisation de chaque dépend de la section du tube et du type de matériel à couper, ainsi que des conditions d'utilisation prévues.

Il est universellement reconnu que, grâce à sa précision et sa rapidité, le coupe-tubes reste le meilleur moyen de couper les tubes.

Dans sa forme la plus élémentaire, le coupe-tubes comprend un galet de coupe et deux galets d'entraînement, ces derniers servant à maintenir le galet de coupe d'équerre et correctement aligné lorsqu'il tourne autour du tuyau. La pression exercée sur le système entame le tuyau progressivement, et finit par le trancher. L'appareil ne coupe pas le métal, il se coupe.

Le coupe-tubes à simple galet de coupe doit pouvoir contourner le tuyau sur un seul trait pour pouvoir le couper, d'où la nécessité d'un coupe-tubes à quatre galets de coupe lorsque le tuyau en question n'offre pas de gabarit suffisant. Ce dernier assure la même coupe avec un débattement minimal, car chacun de ses quatre galets de coupe recouvre la tranchée laissée par les galets voisins.

Il est, bien sûr, toujours possible d'utiliser une scie à métaux ou un chalumeau pour couper les tubes, mais lorsqu'il s'agit de filer le tube en question, il lui faut une coupe d'embout parfaitement d'équerre. Sans l'utilisation d'un matériel de coupe spécialisée.

spécialisé, une telle précision de coupe serait quasiment impensable, d'où les risques de mauvais filage et de bris de matrices.

Choix du coupe-tubes approprié

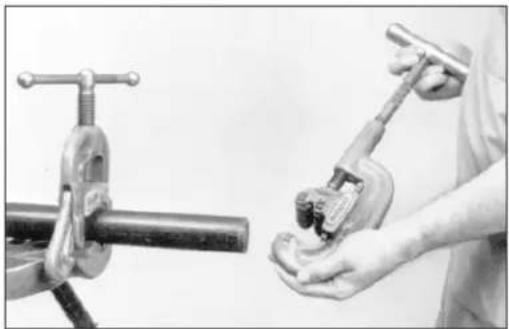

La qualité de coupe dépend surtout de l'adaptation de l'outil de coupe au travail envisagé. Il existe de nombreux types de coupe-tubes, allant du coupe-tubes à simple galet jusqu'au coupe-tubes à quatre galets et les coupe-tubes prévus pour moteur d'entraînement ou machine à filtre. Chacun de ces outils a été spécifiquement prévu pour une application particulière. À défaut de l'outil approprié, certains essayeront de couper des canalisations lourdes avec un coupe-tubes léger.

Dans la mesure où ce type d'appareil a été conçu exclusivement pour la coupe des tuyaux à paroi mince, il ne doit jamais servir à ce genre de travail.

MISE EN GARDE Ne jamais tenter de couper des tuyaux avec un type de coupe-tubes ou un galet de coupe inadapté. Cela risquerait non seulement de provoquer de graves blessures, mais aussi d'endommager l'appareil et la pièce en question.

Vérification du galet de coupe

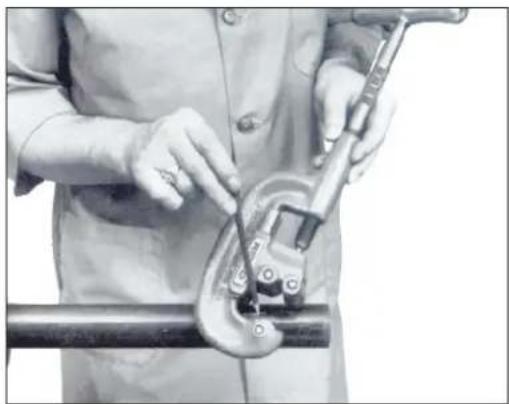

Lors de la sélection d'un coupe-tubes, vérifiez la compatibilité de son galet de coupe avec (1) le coupe-tubes en question, et (2) le matériel à couper. Examinez systématiquement le galet de coupe pour signes d'emoussage ou de déterioration avant de l'utiliser.

Positionnement du coupe-tubes sur le tuyau

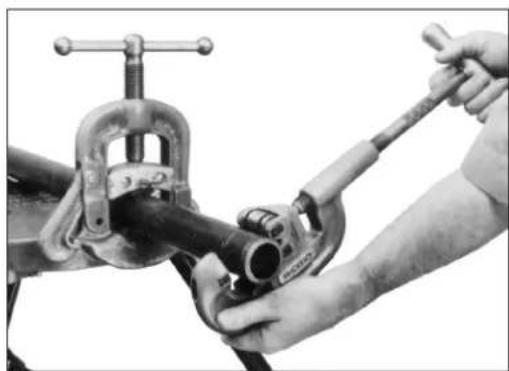

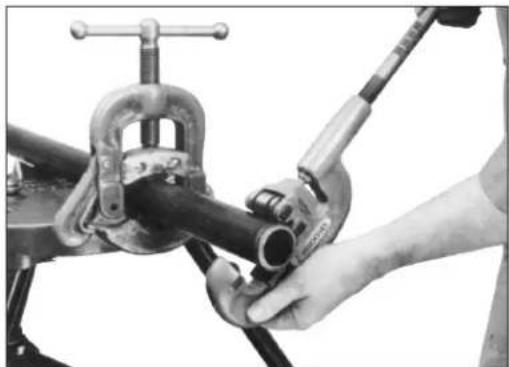

Ouvrez le coupe-tubes en dévisant sa manette suffisamment pour pouvoir l'enfiler sur un tuyau bien arrêté de manière à ce que ses galets d'entraînement le tiennent contre ce dernier. Vissez la manette jusqu'à ce que le galet de coupe entre en contact avec le tuyau. Les galets d'entraînement assureront le centrage et l'équerrage du coupe-tubes lorsque vous serrez la manette du galet de coupe.

Centrage de l'appareil

Lorsque le galet de coupe entre en contact avec le tuyau, entamez-le en vissant la manette 1/4 de tour, puis tournez le coupe-tubes ajusteur du tuyau afin de créer une légère rainure cylindrique sur son pourtour. Assurez-vous que cette rainure rejoint bien son point de départ. Si elle est cylindrique, vous obtiendriez une coupe d'équerre, sinon, l'appareil partira en spirale et ne coupera pas le tuyau. Le cas échéant, il sera probablement nécessaire de replacer le galet de coupe.

La coupe

Une fois le tracé de coupe établi, serrez la manette d'un quart de tour, tournez le coupe-tubes autour du tuyau, puis serrez la manette progressivement à chaque tour supplémentaire, jusqu'à ce que le tuyau soit sectionné. À noter que la stabilisation des galets d'entraînement et du galet de coupe aide à écraser les bavures externes créées par le galet de coupe.

AVERTISSEMENT Ne pas forcer le galet de coupe contre le tuyau. Ceci risquerait d'endommager le galet de coupe et de réduire sa vie utile.

Avertissement ne pas utiliser de coupe-tubes mal entretenu.

Le bon fonctionnement des coupe-tubes dépend de leur propre. Assurez-vous systématiquement de l'absence de toutes traces de contaminants au niveau des vis d'avancement, des coulisses, des galets de coupe et des galets d'entrainment.

• Nettoyage systématique - En fin de chantier, nettoy u coupe-tubes à l'aide d'un solvant approprié et d'un rouleau métallique.
• Lubrification - Les solvants ont tendance à dessécher l'appareil. Lubrifi e l'appareil avec une huile lubrifiante appropriée. Ne pas utiliser d'huile de coupe, car celle-ci n'assure aucune protection.
• Inspection systématique - Après avoir nettoyé et lubrifié l'appareil, examinez-le pour signes de déterioration au niveau du bâti, de la vis d'entrainment et des galets, notamment au niveau de son alignement et de l'affutage de son galet de coupe. Le cas échéant, remplacez l'élement défectueux immédiatement. Stockage - Suspendez systématiquement les coupe-tubes, de préférence dans un endroit chaud et sec.

Veuillez adresser toutes questions eventuelles visant l'entretien ou l'utilisation des coupe-tubes aux services techniques de la RIDGID Tool Company en composant le [phone], ou en visitant son site : [e-mail]
