472HWS - Outil à main RIDGID - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Outil à main RIDGID 472HWS, conçu pour des applications spécifiques dans le domaine de la plomberie.
Utilisation	Idéal pour le détartrage et le nettoyage des canalisations, ainsi que pour le débouchage de tuyaux.
Maintenance et réparation	Vérifiez régulièrement l'état des pièces, nettoyez après chaque utilisation et remplacez les composants usés.
Sécurité	Utiliser des gants de protection et des lunettes de sécurité lors de l'utilisation. Suivre les instructions du fabricant.
Informations générales	Produit de la marque RIDGID, reconnu pour sa durabilité et sa fiabilité dans le secteur des outils à main.

FOIRE AUX QUESTIONS - 472HWS RIDGID

Comment puis-je remplacer la lame de l'outil RIDGID 472HWS ?

Pour remplacer la lame, dévissez la vis de fixation avec un tournevis approprié, retirez la lame usée et insérez la nouvelle lame en vous assurant qu'elle est correctement positionnée. Revissez la vis de fixation pour sécuriser la lame.

L'outil RIDGID 472HWS ne fonctionne pas, que faire ?

Vérifiez d'abord que l'outil est correctement alimenté et que la batterie ou la source d'alimentation est en bon état. Si l'outil ne s'allume toujours pas, examinez les connexions internes et consultez le manuel pour des instructions de dépannage spécifiques.

Quelle est la capacité de coupe maximale de l'outil RIDGID 472HWS ?

L'outil RIDGID 472HWS a une capacité de coupe maximale de 25 mm pour les matériaux standard. Assurez-vous de ne pas dépasser cette mesure pour éviter d'endommager l'outil.

Comment nettoyer mon RIDGID 472HWS après utilisation ?

Utilisez un chiffon sec pour essuyer l'extérieur de l'outil. Pour un nettoyage en profondeur, retirez la lame et nettoyez les surfaces internes avec une brosse douce. Évitez d'utiliser des liquides ou des solvants qui pourraient endommager les composants.

Où puis-je trouver des pièces de rechange pour le RIDGID 472HWS ?

Les pièces de rechange peuvent être trouvées sur le site officiel de RIDGID, chez des revendeurs agréés ou dans des magasins spécialisés en outils à main.

L'outil RIDGID 472HWS est-il garanti ?

Oui, le RIDGID 472HWS est généralement livré avec une garantie limitée. Vérifiez le manuel d'utilisation pour connaître les détails spécifiques de la garantie et les conditions de couverture.

MODE D'EMPLOI 472HWS RIDGID

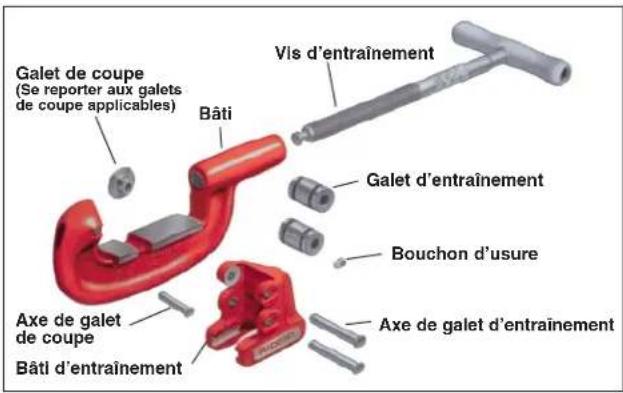

Utilisation des coupe-tubes

Il existe de nombreux types de coupe-tubes. L'utilisation de chaque dépend de la section du tube et du type de matériel à couper, ainsi que des conditions d'utilisation prévues.

Il est universellement reconnu que, grâce à sa précision et sa rapidité, le coupe-tubes reste le meilleur moyen de couper les tubes.

Dans sa forme la plus élémentaire, le coupe-tubes comprend un galet de coupe et de deux galets d'entrainment, ces derniers servant à maintainir le galet de coupe d'équerre et correctement aligné lorsqu'il tourne autour du tuyau. La pression exercée sur le système entame le tuyau progressivement, et finit par le trancher. L'appareil ne coupe pas le métal, il de coupe.

Le coupe-tubes à simple galet de coupe doit pouvoir contourner le tuyau sur 360^ d'un seulTrait pour pouvoir le couper, d'ou la nécessite d'un coupe-tubes a quatre galets de coupe lorsque le tuyau en question n'offre pas de gabarit suffisant. Ce dernier assure la meme coupe avec un débattement minimal de 120^ ,car chacun de ses quatre galets de coupe recouvre la tranchee laissée par les galets voins.

Il est, bien sur, toujours possible d'utiliser une scie à métaux ou un chalumeau pour couper les tubes, mais lorsqu'il s'agit de filter le tube en question, il lui faut une coupe d'embout parfaitement d'équerre. Sans l'utilisation d'un matériel de coupe spe

cialise, une telle precision de coupe serait quasiment impersa ble, d'ou les risques de mauvais filtage et de bris de matrices.

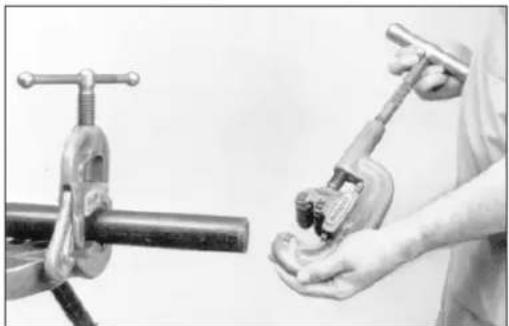

Choix du coupe-tubes approprié

La qualité de coupe dépend surtout de l'adaptation de l'outil de coupe au travail envisagé. Il existe de nombreux types de coupe-tubes, allant du coupe-tubes à simple galet jusqu'àau coupe-tubes à quatre galets et les coupe-tubes prévus pour moteur d'entrainment ou machine à filter. Chacun de ces outils a été spécifiquement prévu pour une application particulière. A défaut de l'outil approprié, certains essayeront de couper des canalisations lourdes avec un coupe-tubes léger.

Dans la mesure ou ce type d'appareil a ete conu exclusivement pour la coupe des tuyaux a paroi mince, il ne doit jamais servir a ce genre de travail.

MISE EN GARDE Ne jamais tenter de couper de tuyaux avec un type de coupe-tubes ou galet de coupe inadapté. Cela risquérait non seulement de provoquer de graves blessures, mais aussi d'endommager l'appareil et la pierce en question.

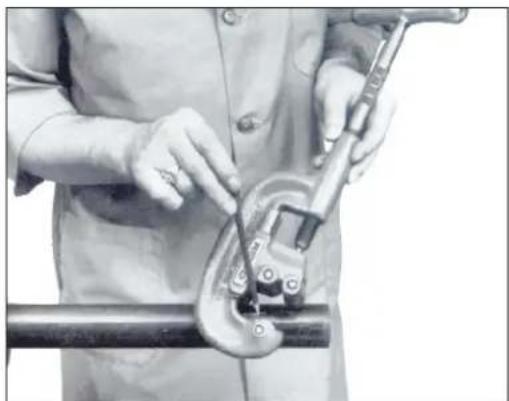

Vérification du galet de coupe

Lors de la sélection d'un coupe-tubes, vérifiez la compatibilité de son galet de coupe avec (1) le coupe-tubes en question, et (2) le matériel à couper. Examinez systématiquement le galet de coupe pour signes d'emoussage ou de déterioration avant de l'utiliser.

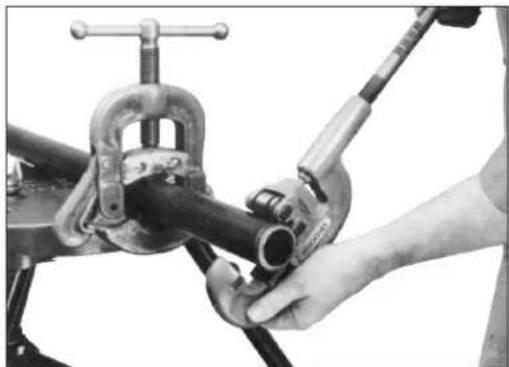

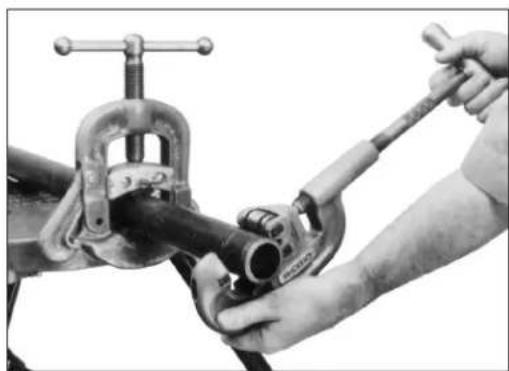

Positionnement du coupe-tubes sur le tuyau

Ouvrez le coupe-tubes en dévisant sa manette suffisamment pour pouvoir l'enfiler sur un tuyau bien arrêté de manière à ce que ses galets d'entrainment le tiennent contre ce dernier. Vissez la manette jusqu'à ce que le galet de coupe entre en contact avec le tuyau. Les galets d'entrainment assureuron le centrage et l'équerrage du coupe-tubes lorsque vous serrez la manette du galet de coupe.

Centrage de l'appareil

Lorsque le galet de coupe entre en contact avec le tuyau, entamez-le en vissant la manette 1/4 de tour, puis tournez le coupe-tubes ajustur du tuyau afin de creer une legere rainure cylindrique sur son pourtour. Assurez-vous que cette rainure rejoint bien son point de depart. Si elle est cylindrique, vous obtiendriez une coupe d'équerre, sinon, l'appareil partira en spi-rale et ne coupera pas le tuyau. Le cas échéant, il sera proba-blement nécessaire de replacer le galet de coupe.

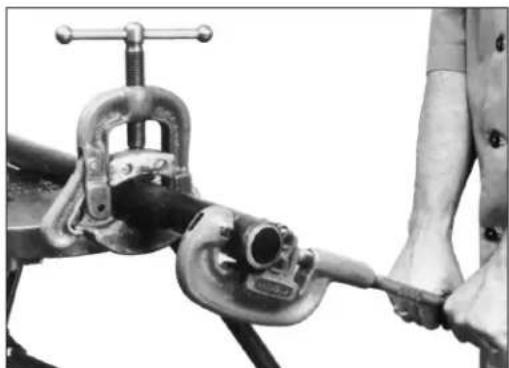

La coupe

Une fois le trace de coupe établi, serrez la manette d'un quart de tour, tournez le coupe-tubes autour du tuyau, puis serrez la manette progressivement à chaque tour supplémentaire, jusqu'à ce que le tuyau soit sectionné. A noter que la stabilisation des galets d'entrainment et du galet de coupe aide à écraser les Bavures externes créées par le galet de coupe.

AVERTISSEMENT Ne pas forcer le galet de coupe contre le tuyau. Ceci risquerait d'endommager le galet de coupe et réduire sa vie utile.

L'entretien des coupe-tubes

AVERTISSEMENT Ne pas utiliser de coupe-tubes mal entretenu.

Le bon fonctionnement des coupe-tubes dépend de leur propre. Assurez-vous systématiquement de l'absence de toutes traces de contaminants au niveau des vis d'avancement, des coulisses, des galets de coupe et des galets d'entrainment.

• Nettoyage systématique - En fin de chantier, nettoyez systématiquement la vis d'entrainment et les galets de coupe et d'entrainment du coupe-tubes à l'aide d'un solvant approprié et d'unerosse métallique.
• Lubrification - Les solvants ont tendance à dessécher l'appareil. Lubrifiez systématiquement la vis d'entrainment et les galets de coupe et d'entrainment de l'appareil avec une huile lubrifiante appropriée. Ne pas utiliser d'huile de coupe, car celle-ci n'assure aucune protection.
• Inspection systématique -Après avoir nettoyé et lubrifié l'appareil, examinez-le pour signes de déterioration au niveau du bâti, de la vis d'entrainment et des galets, notamment au niveau de son alignement et de l'affutage de son galet de coupe. Le cas échéant, remplacez l'élement défectieux immidiatement.
  Stockage - Suspendez systematique les coupe-tubes, de préference dans un endroit chaud et sec.

Veuillez adresser toutes questions eventuelles visant l'entretien ou l'utilisation des coupe-tubes aux services techniques de la Ridge Tool Company en composant le [phone], ou en visitant son site : [e-mail]
