Type de produit	Coupe-tube 4 galets pour tuyaux métalliques
Marque	RIDGID
Modèle	4Wheel
Nombre de galets de coupe	4
Utilisation	Coupe de tuyaux à paroi mince (cuivre, acier, inox, etc.)
Matériaux compatibles	Tuyaux métalliques courants
Diamètre de coupe maximal	Environ 50 mm (estimation)
Type de coupe	Coupe nette, sans bavure excessive, avec rainure cylindrique
Alimentation	Manuelle (rotation et serrage par manette)
Matériau du corps	Acier robuste
Poids	Environ 3,5 kg
Dimensions (L x l x h)	Environ 30 x 10 x 10 cm
Entretien	Nettoyage avec solvant, lubrification avec huile, inspection régulière
Nettoyage	Solvant adapté et rouleau métallique
Lubrification	Huile lubrifiante (pas d'huile de coupe)
Inspection	Vérifier l'alignement des galets, l'affûtage du galet de coupe, l'état du bâti
Stockage	Suspension dans un endroit chaud et sec
Sécurité	Ne pas forcer le galet ; ne pas utiliser sur des tuyaux lourds ; utiliser le galet adapté
Pièces détachées	Galets de coupe, vis d'avancement, galets d'entraînement disponibles
Réparabilité	Remplacement des pièces usées possible ; contacter le SAV RIDGID
Service client	Tél : [phone], Email : [e-mail]

FOIRE AUX QUESTIONS - 4Wheel RIDGID

Quel type de tuyaux ce coupe-tube peut-il couper ?

Ce coupe-tube 4Wheel RIDGID est conçu pour couper des tuyaux métalliques à paroi mince comme le cuivre, l'acier doux ou l'inox. Il ne doit pas être utilisé sur des canalisations lourdes ou épaisses.

Comment vérifier l'état du galet de coupe ?

Avant utilisation, examinez le galet de coupe pour détecter tout signe d'émoussage ou de détérioration. Un galet endommagé peut compromettre la qualité de la coupe et causer des accidents.

Comment positionner correctement le coupe-tubes sur le tuyau ?

Ouvrez le coupe-tubes en dévissant la manette, placez-le sur le tuyau de manière à ce que les galets d'entraînement soient en contact. Vissez jusqu'à ce que le galet de coupe touche le tuyau. Les galets d'entraînement assurent le centrage et l'équerrage.

Comment centrer l'appareil pour une coupe d'équerre ?

Lorsque le galet de coupe touche le tuyau, vissez la manette d'1/4 de tour puis tournez le coupe-tubes pour créer une rainure cylindrique. Si la rainure rejoint son point de départ, la coupe sera d'équerre. Sinon, repositionnez le galet.

Quelle est la technique de coupe recommandée ?

Après avoir tracé la rainure de départ, serrez la manette d'1/4 de tour à chaque rotation complète autour du tuyau. Ne forcez pas excessivement ; augmentez progressivement la pression jusqu'à sectionner le tuyau.

Que faire si le coupe-tubes part en spirale ?

Cela signifie que la rainure initiale n'était pas cylindrique. Re-positionnez le galet de coupe et recommencez à créer la rainure en vérifiant qu'elle est bien circulaire.

Comment entretenir le coupe-tubes ?

Après chaque chantier, nettoyez l'appareil avec un solvant adapté et un rouleau métallique. Lubrifiez ensuite avec une huile lubrifiante (pas d'huile de coupe). Inspectez régulièrement l'alignement des galets et l'état du galet de coupe.

Comment stocker le coupe-tubes ?

Il est recommandé de suspendre le coupe-tubes dans un endroit chaud et sec pour éviter la corrosion et les dommages.

Où trouver des pièces de rechange ?

Les pièces comme les galets de coupe, vis d'avancement et galets d'entraînement sont disponibles auprès du service technique RIDGID. Contactez le [phone] ou envoyez un email à [e-mail].

Quelles sont les consignes de sécurité essentielles ?

N'utilisez jamais un coupe-tubes inadapté au tuyau à couper. Ne forcez pas le galet de coupe ; serrez progressivement. N'utilisez pas un appareil mal entretenu. Portez des équipements de protection si nécessaire.

MODE D'EMPLOI 4Wheel RIDGID

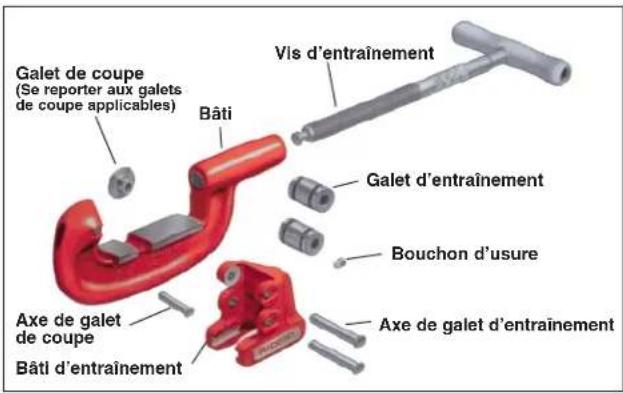

Utilisation des coupe-tubes

Il existe de nombreux types de coupe-tubes. L'utilisation de chaque dépend de la section du tube et du type de matériel à couper, ainsi que des conditions d'utilisation prévues.

Il est universellement reconnu que, grâce à sa précision et sa rapidité, le coupe-tubes reste le meilleur moyen de couper les tubes.

Dans sa forme la plus élémentaire, le coupe-tubes comprend un galet de coupe et deux galets d'entraînement, ces derniers servant à maintenir le galet de coupe d'équerre et correctement aligné lorsqu'il tourne autour du tuyau. La pression exercée sur le système entame le tuyau progressivement, et finit par le trancher. L'appareil ne coupe pas le métal, il se coupe.

Le coupe-tubes à simple galet de coupe doit pouvoir contourner le tuyau sur un seul trait pour pouvoir le couper, d'où la nécessité d'un coupe-tubes à quatre galets de coupe lorsque le tuyau en question n'offre pas de gabarit suffisant. Ce dernier assure la même coupe avec un débattement minimal, car chacun de ses quatre galets de coupe recouvre la tranchée laissée par les galets voisins.

Il est, bien sûr, toujours possible d'utiliser une scie à métaux ou un chalumeau pour couper les tubes, mais lorsqu'il s'agit de filtrer le tube en question, il lui faut une coupe d'embout parfaitement d'équerre. Sans l'utilisation d'un matériel de coupe spécialisée.

spécialisé, une telle précision de coupe serait quasiment impossible, d'où les risques de mauvais filtrage et de bris de matrices.

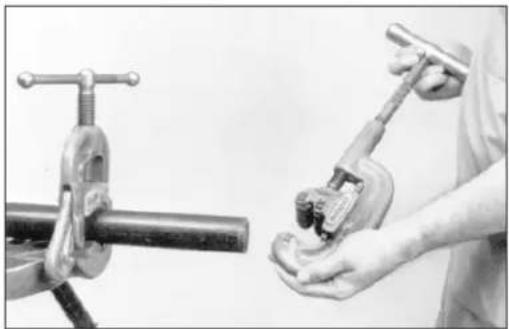

Choix du coupe-tubes approprié

La qualité de coupe dépend sur tout de l'adaptation de l'outil de coupe au travail envisagé. Il existe de nombreux types de coupe-tubes, allant du coupe-tubes à simple galet jusqu'au coupe-tubes à quatre galets et les coupe-tubes prévus pour moteur d'entraînement ou machine à filtre. Chacun de ces outils a été spécifiquement prévu pour une application particulière. À défaut de l'outil approprié, certains essayeront de couper des canalisations lourdes avec un coupe-tubes léger.

Dans la mesure où ce type d'appareil a été conçu exclusivement pour la coupe des tuyaux à paroi mince, il ne doit jamais servir à ce genre de travail.

MISE EN GARDE Ne jamais tenter de couper des tuyaux avec un type de coupe-tubes ou galet de coupe inadapté. Cela risquerait non seulement de provoquer de graves blessures, mais aussi d'endommager l'appareil et la pièce en question.

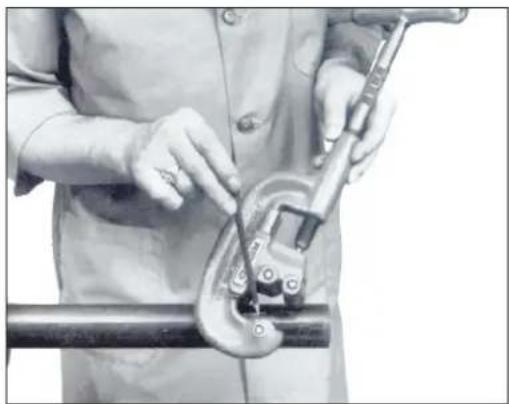

Vérification du galet de coupe

Lors de la sélection d'un coupe-tubes, vérifiez la compatibilité de son galet de coupe avec (1) le coupe-tubes en question, et (2) le matériel à couper. Examinez systématiquement le galet de coupe pour signes d'emoussage ou de déterioration avant de l'utiliser.

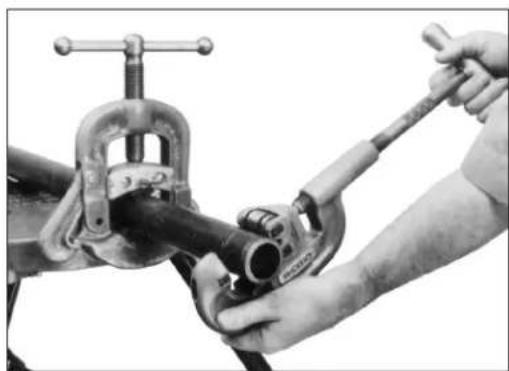

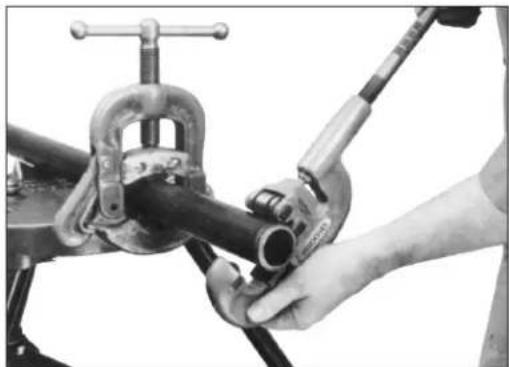

Positionnement du coupe-tubes sur le tuyau

Ouvrez le coupe-tubes en dévisant sa manette suffisamment pour pouvoir l'enfiler sur un tuyau bien arrêté de manière à ce que ses galets d'entraînement le tiennent contre ce dernier. Vissez la manette jusqu'à ce que le galet de coupe entre en contact avec le tuyau. Les galets d'entraînement assureront le centrage et l'équerrage du coupe-tubes lorsque vous serrez la manette du galet de coupe.

Centrage de l'appareil

Lorsque le galet de coupe entre en contact avec le tuyau, entamez-le en vissant la manette 1/4 de tour, puis tournez le coupe-tubes ajusteur du tuyau afin de créer une légère rainure cylindrique sur son pourtour. Assurez-vous que cette rainure rejoint bien son point de départ. Si elle est cylindrique, vous obtiendriez une coupe d'équerre, sinon, l'appareil partira en spirale et ne coupera pas le tuyau. Le cas échéant, il sera probablement nécessaire de replacer le galet de coupe.

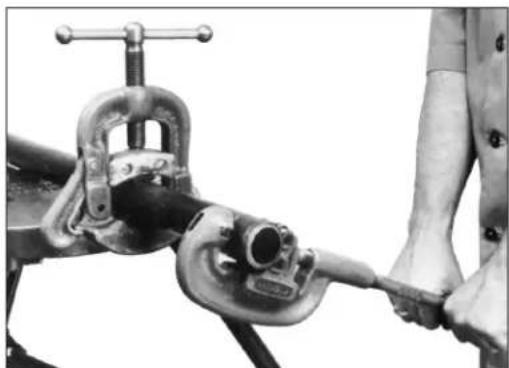

La coupe

Une fois le tracé de coupe établi, serrez la manette d'un quart de tour, tournez le coupe-tubes autour du tuyau, puis serrez la manette progressivement à chaque tour supplémentaire, jusqu'à ce que le tuyau soit sectionné. À noter que la stabilisation des galets d'entraînement et du galet de coupe aide à écraser les bavures externes créées par le galet de coupe.

AVERTISSEMENT Ne pas forcer le galet de coupe contre le tuyau. Ceci risquerait d'endommager le galet de coupe et de réduire sa vie utile.

Avertissement ne pas utiliser de coupe-tubes mal entretenu.

Le bon fonctionnement des coupe-tubes dépend de leur propre. Assurez-vous systématiquement de l'absence de toutes traces de contaminants au niveau des vis d'avancement, des coulisses, des galets de coupe et des galets d'entrainment.

• Nettoyage systématique - En fin de chantier, nettoy u coupe-tubes à l'aide d'un solvant approprié et d'un rouleau métallique.
• Lubrification - Les solvants ont tendance à dessécher l'appareil. Lubrifi e l'appareil avec une huile lubrifiante appropriée. Ne pas utiliser d'huile de coupe, car celle-ci n'assure aucune protection.
• Inspection systématique - Après avoir nettoyé et lubrifié l'appareil, examinez-le pour signes de déterioration au niveau du bâti, de la vis d'entrainment et des galets, notamment au niveau de son alignement et de l'affutage de son galet de coupe. Le cas échéant, remplacez l'élement défectueux immédiatement. Stockage - Suspendez systématiquement les coupe-tubes, de préférence dans un endroit chaud et sec.

Veuillez adresser toutes questions eventuelles visant l'entretien ou l'utilisation des coupe-tubes aux services techniques de la RIDGID Tool Company en composant le [phone], ou en visitant son site : [e-mail]
