Type de produit	Gabarit de goujonnage à centrage automatique
Marque	Westfalia
Modèle	961197
Utilisation prévue	Perçage de trous pour goujons de 6, 8, 10, 11 et 12 mm dans le bord de pièces en bois, plastique ou métal d'une largeur de 10 à 51 mm
Matériau principal	Métal et plastique
Poids	Environ 0,5 kg
Diamètres de perçage supportés	6 mm, 8 mm, 10 mm, 11 mm, 12 mm
Accessoires inclus	2 douilles de perçage ∅ 10 mm, 2 douilles ∅ 8 mm, 2 douilles ∅ 6 mm
Système de centrage	Centrage automatique par serrage
Sécurité d'utilisation	Ne pas incliner la perceuse ; utiliser uniquement des forets hélicoïdaux pour bois, plastique et métal ; ne pas utiliser avec des forets à maçonnerie
Entretien et nettoyage	Nettoyer avec de l'air comprimé ou une brosse dure et un chiffon légèrement humidifié ; protéger de la corrosion avec un peu d'huile
Réparabilité	Ne pas démonter ni réparer soi-même ; contacter le service client en cas de dommage
Pièces détachées	Les douilles de perçage sont incluses et remplaçables ; pour d'autres pièces, contacter le service client
Public cible	Personnes capables physiquement et mentalement ; déconseillé aux enfants ; utilisation sous supervision pour personnes à capacités limitées
Langues de la notice	Français et néerlandais
Consignes de mise au rebut	Éliminer les emballages hors de portée des enfants ; respecter les réglementations locales pour le recyclage

FOIRE AUX QUESTIONS - 961197 Westfalia

Comment utiliser le gabarit de goujonnage ?

Fixez le gabarit à l'endroit souhaité sur le bord de la pièce en serrant la vis de serrage. Il se centre automatiquement. Insérez les douilles de perçage adaptées au diamètre souhaité, puis percez les trous à la profondeur voulue sans incliner la perceuse.

Quels diamètres de goujons ce gabarit supporte-t-il ?

Le gabarit permet de percer des trous pour des goujons de diamètres 6, 8, 10, 11 et 12 mm.

Quels types de forets puis-je utiliser avec ce gabarit ?

Utilisez uniquement des forets hélicoïdaux conçus pour le bois, le plastique et le métal. Les forets à maçonnerie à pointe en métal dur ne conviennent pas.

Comment nettoyer le gabarit de goujonnage ?

Soufflez les résidus avec de l'air comprimé ou nettoyez-le avec une brosse dure et un chiffon légèrement humidifié. Évitez les produits chimiques agressifs ou abrasifs.

Que faire si le gabarit est endommagé ?

Arrêtez immédiatement de l'utiliser. Ne le démontez pas et ne tentez pas de le réparer vous-même. Contactez un spécialiste ou le service client Westfalia.

Puis-je utiliser ce gabarit pour percer de la maçonnerie ?

Non, le gabarit est conçu uniquement pour le bois, le plastique et le métal. Il n'est pas adapté aux forets de maçonnerie.

Comment le gabarit se centre-t-il automatiquement ?

Le gabarit est conçu pour se centrer automatiquement lorsqu'il est mis en place sur la pièce à percer, grâce à son mécanisme de serrage. Aucun réglage manuel n'est nécessaire.

Quels accessoires sont inclus avec le gabarit ?

Le kit comprend le gabarit lui-même, ainsi que 2 douilles de perçage de ∅ 10 mm, 2 douilles de ∅ 8 mm et 2 douilles de ∅ 6 mm.

Comment protéger le gabarit de la corrosion ?

Appliquez un peu d'huile sur les parties métalliques après nettoyage, surtout si le gabarit est utilisé dans un environnement humide.

Le gabarit est-il adapté aux personnes ayant des capacités limitées ?

Les personnes ayant des capacités physiques, sensorielles ou mentales limitées ne doivent utiliser le gabarit que sous la supervision et les instructions d'une personne responsable.

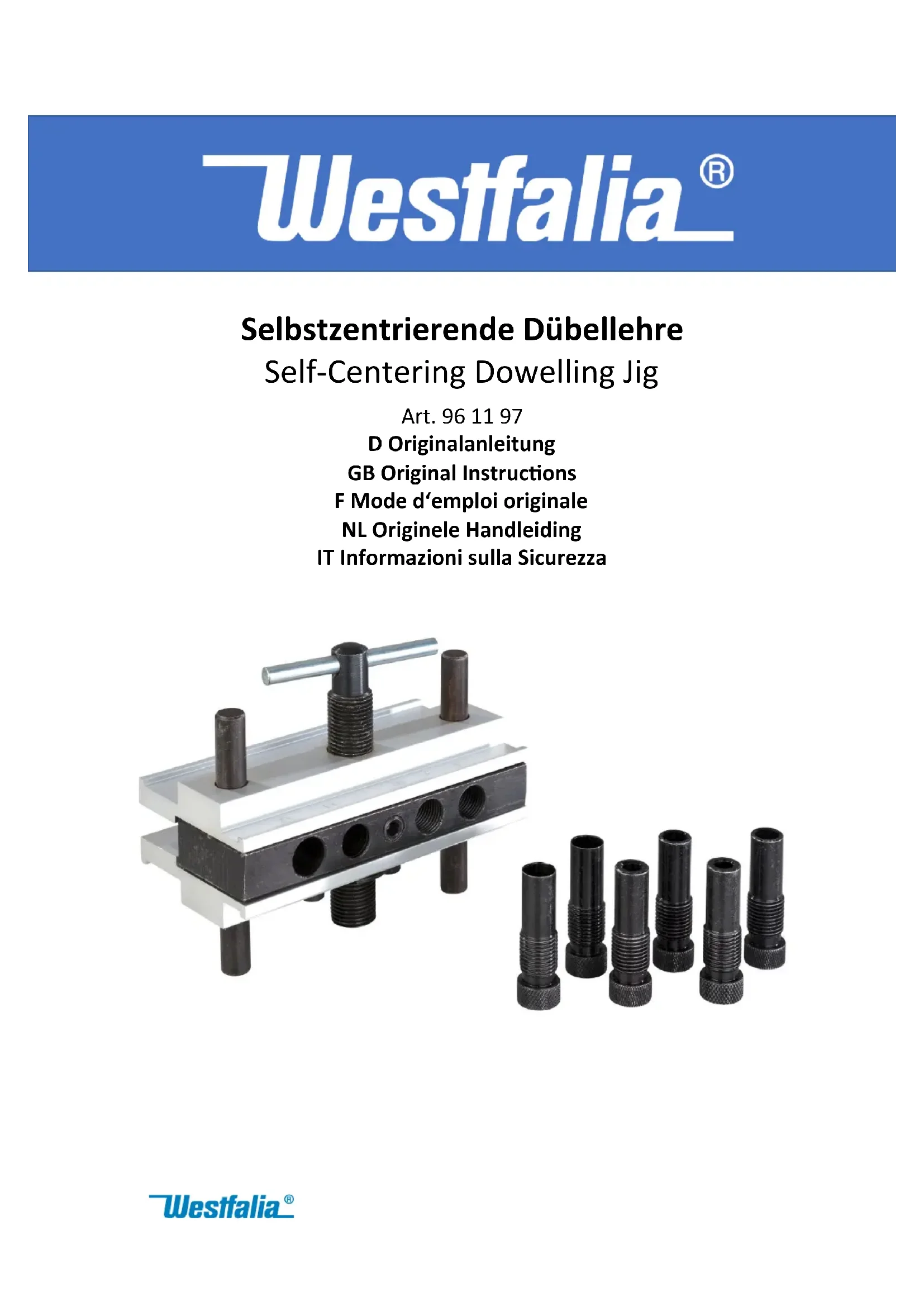

MODE D'EMPLOI 961197 Westfalia

Mode d'emploi original

Les manuels d'instructions fournissent des conseils précieux sur l'utilisation de votre nouvel appareil. Ils vous permettent d'utiliser toutes les fonctions et vous aident à éviter les malentendus et à éviter les dommages. Veuillez prendre le temps de lire attentivement ce manuel et de le conserver pour référence ultérieure.

Si vous cédez l'appareil à des tiers, joignez ces instructions.

S'il vous plaît noter afin d'éviter des dysfonctionnements, des dommages et des effets néfastes sur la santé les informations suivantes: Veuillez noter afin d'éviter des dysfonctionnements, des dommages et des effets néfastes sur la santé, les informations suivantes :

• Veuillez lire attentivement ce manuel et utiliser l'appareil uniquement conformément à ce manuel.
• Éliminez les matériaux d'emballage inutiles ou stockez-les dans un endroit inaccessible aux enfants. Il y a danger d'étouffement !
• Les personnes ayant des capacités physiques, sensorielles ou mentales limitées ne peuvent utiliser le gabarit de goujonnage que sous la supervision et les instructions d'un superviseur.
• Cet article n'est pas un jouet. Ne laissez pas les enfants jouer avec le gabarit de goujonnage.
• Utilisez uniquement le gabarit de goujonnage avec des forets hélicoïdaux pour le bois, le plastique et le métal, il ne convient pas aux forets de maçonnerie à pointe de métal dur !
• N'utilisez que des forets dont le diamètre correspond aux trous du gabarit ou des douilles.
• Veillez à ne pas incliner la perceuse dans l'appareil, la perceuse peut se casser et provoquer des blessures graves.
• Si le gabarit de goujonnage est endommagé, arrêtez de l'utiliser et faites-le réparer par un spécialiste ou contactez notre service client. Ne démontez pas la jauge d'ancrage et n'essayez pas de la réparer vous-même.

Utilisation prévue

Le gabarit de goujon est utilisé pour percer des trous canton dans les tailles 6, 8, 10, 11 et 12 mm pour des goujons en bois dans le bord d'une planche ou d'un composant similaire d'une largeur de 10 à 51 mm. Le gabarit se centre automatiquement lorsqu'il est mis en place.

Opération

Quatre trous sont percés dans la partie centrale noire du gabarit de cheville. Il y a deux trous filetés pour insérer des douilles de perçage et deux trous de cylindre avec 11 à 12 mm de diamètre. Les douilles de perçage d'un diamètre intérieur de 6, 8 ou 10 mm peuvent être vissées dans les trous filetés. Deux douilles peuvent être utilisées pour percer des trous l'une à côté de l'autre.

Préparez le gabarit de cheville en insérant les douilles de perçage appropriées, si nécessaire, et fixez le gabarit de cheville à l'endroit souhaité sur le bord de la pièce à percer en serrant la vis de serrage. Le gabarit de cheville se centre automatiquement. Percez ensuite les trous à la profondeur souhaitée. Veillez à ne pas incliner la perceuse. L'inclinaison de la perceuse peut la casser et entraîner des blessures graves !

Nettoyage

• Soufflez les résidus du gabarit de goujon avec de l'air comprimé ou nettoyez le gabarit de goujon avec une brosse dure et un chiffon légèrement humidifié. Si nécessaire, protégez le gabarit de goujonnage de la corrosion avec un peu d'huile.
• Pour éviter d'endommager les surfaces, n'utilisez pas de produits chimiques agressifs ou abrasifs.

Inclus

■ Gabarit de goujon à centrage automatique ■ 2x douilles de perçage 10 mm de diamètre intérieur ■ 2x douilles de perçage 8 mm de diamètre intérieur ■ 2x douilles de perçage 6 mm de diamètre intérieur
