W10588599 - Réfrigérateur JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Marque	JENN-AIR
Modèle	W10588599
Catégorie	Réfrigérateur
Type d'installation	Encastrable sous plan de travail
Poignée de porte	Amovible, fixation par vis de blocage
Insigne de marque	Remplaçable, adhésif avec gabarit de positionnement
Outils fournis	Clé à tête hexagonale, gabarit insigne, outil de retrait
Accessoires supplémentaires	Poignée de rechange, vis de blocage supplémentaire
Matériau de la poignée	Métal (estimation)
Couleur de la poignée	Finition correspondant à l'appareil (estimation)
Alimentation électrique	120 V / 60 Hz (standard)
Entretien des surfaces	Nettoyer avec savon doux et eau tiède, sécher avec un chiffon doux
Précautions de nettoyage	Ne pas utiliser d'objets pointus ou métalliques pour retirer l'insigne
Pièces détachées disponibles	Poignée, insigne de marque, vis de blocage
Réparabilité	Conserver les instructions et la clé hexagonale pour interventions futures
Longueur de la notice	4 pages
Langue de la notice	Français (disponible en téléchargement)

FOIRE AUX QUESTIONS - W10588599 JENN-AIR

Comment installer la nouvelle poignée ?

Engagez la nouvelle poignée sur les pitons de montage, la base affleurant le panneau. Insérez la clé hexagonale dans la poignée et faites pivoter de gauche à droite pour serrer la vis de blocage. Répétez pour la seconde vis.

Comment retirer l'ancienne poignée ?

Introduisez la branche courte de la clé hexagonale dans le trou sous la poignée et faites pivoter de droite à gauche pour desserrer la vis. Tirez ensuite pour dégager la poignée.

Comment remplacer l'insigne de marque ?

Utilisez l'outil de retrait pour soulever le côté droit de l'insigne et le décoller. Nettoyez les résidus d'adhésif avec du savon liquide, rincez et séchez. Utilisez le gabarit découpé pour positionner le nouvel insigne, puis appuyez fermement.

Quels outils sont fournis avec l'ensemble ?

L'ensemble comprend une poignée, une vis de blocage supplémentaire, un gabarit pour l'insigne, un outil de retrait de l'insigne et une clé à tête hexagonale.

Comment nettoyer les résidus d'adhésif après avoir retiré l'ancien insigne ?

Frottez une petite quantité de savon liquide à vaisselle sur les résidus avec les doigts, rincez à l'eau tiède et séchez avec un chiffon doux.

Comment aligner le gabarit pour l'insigne de marque ?

Coupez le gabarit le long des pointillés. Alignez ses bords avec le bas et le côté droit de la porte, fixez-le avec du ruban adhésif, puis placez l'insigne en recouvrant l'ouverture découpée.

Puis-je utiliser un objet métallique pour retirer l'ancien insigne ?

Non, pour éviter d'érafler la porte, utilisez uniquement l'outil de retrait fourni ou un objet non métallique.

La poignée est-elle réversible ?

Les instructions ne mentionnent pas de réversibilité. La poignée doit être installée avec les vis de blocage orientées vers le bas, comme indiqué.

Où trouver les instructions détaillées ?

Les instructions sont incluses dans la notice d'utilisation fournie avec l'appareil, disponible en téléchargement sur le site notice-facile.com.

Que faire si une vis de blocage est trop serrée ou desserrée ?

Utilisez la clé hexagonale pour ajuster. Serrez d'abord à la main, puis effectuez un quart de tour supplémentaire avec la clé. Ne forcez pas pour éviter d'endommager les filetages.

MODE D'EMPLOI W10588599 JENN-AIR

B. Poignée de porte

Vis de blocage (à l'intérieur du pied de la poignée)

D. Hex key Llave hexagonal Clé à tête hexagonale

Après l'achèvement de l'installation de l'appareil sous un plan de travail, exécuter les présentes instructions pour le remplacement de la poignée et de l'insigne de marque d'origine par la poignée et l'insigne de marque fournis dans cet ensemble.

Pièces et outils fournis :

■ Poignée ■ Vis de blocage supplémentaire ■ Gabarit de l'insigne de la marque (en dernière page des instructions)

■ Insigne de la marque ■ Outil de retrait de l'insigne de la marque ■ Clé à tête hexagonale

1. Répéter les étapes 1 et 2 pour desserrer la deuxième vis de blocage. Tirer sur la poignée pour la dégager de la poignée de la porte ou du tiroir.
2. Avec les vis de blocage orientées vers le bas, engager la nouvelle poignée sur les pitons de montage de façon à ce que la base de la poignée soit en affleurement contre le panneau avant.
3. Insérer la branche courte de la clef à tête hexagonale dans la poignée pour lui faire prendre prise sur la vis de blocage. Faire pivoter la poignée de gauche à droite pour serrer la vis de blocage. ②
4. Répéter les étapes 3 et 4 pour serrer la deuxième vis de blocage. Lorsque les vis semblent serrées, les serrer d'un quart de tour supplémentaire.

Remplacement de l'insigne de la marque

1. Utiliser l'outil fourni – soulever le bord du côté droit de l'insigne de la marque et décoller l'insigne de la surface de la porte. REMARQUE : Afin d'éviter d'érafler la porte, ne pas utiliser d'objet pointu ou métallique pour arracher l'insigne de la marque de la porte.
2. Frotter une petite quantité de savon liquide à vaisselle sur les résidus d'adhésif avec les doigts. Rincer la porte à l'eau tiède et sécher avec un chiffon doux.

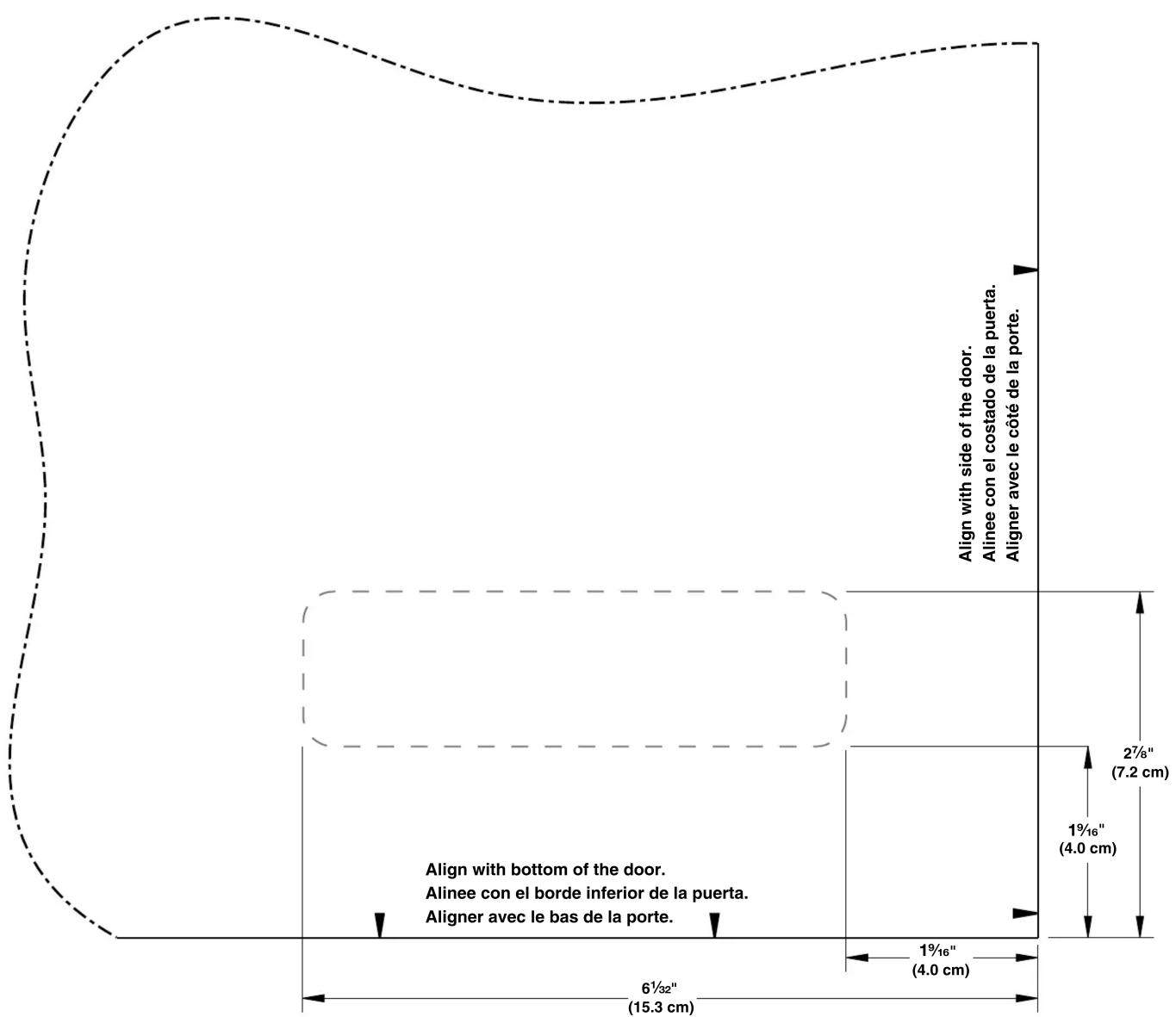

3. Couper le gabarit le long des pointillés qui correspondent à la forme de l'insigne de la marque.

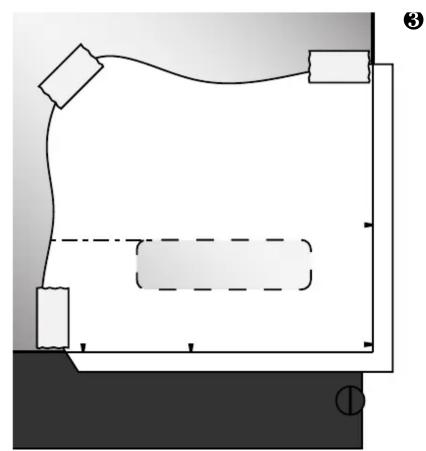

4. Aligner les bords du gabarit avec le bord inférieur et le bord du côté droit de la porte. Fixer le gabarit sur la porte avec du ruban adhésif. Enlever l'endos de protection à l'arrière de l'insigne de la marque. ③
5. En utilisant l'ouverture découpée comme guide, apposer l'insigne de la marque sur la porte (en appuyant), en veillant à ce que le trou soit entièrement recouvert. Retirer le gabarit.

Outillage nécessaire :

■ Ruban adhésif de masquage ■ Ciseaux

Remarques :

■ Pour éviter d'érafler la surface de la porte, placer un linge doux contre la porte lors des opérations de dépose de la poignée d'origine et d'installation de la nouvelle poignée. ■ Conserver la clé à tête hexagonale et toutes les instructions. 1. Retirer la clé à tête hexagonale du sachet de matériel. 2. Tout en maintenant la poignée, introduire la branche courte de la clé à tête hexagonale dans le trou situé dans la face inférieure de la poignée. Faire pivoter la poignée de droite à gauche pour desserrer la vis de blocage.

W10586889A
