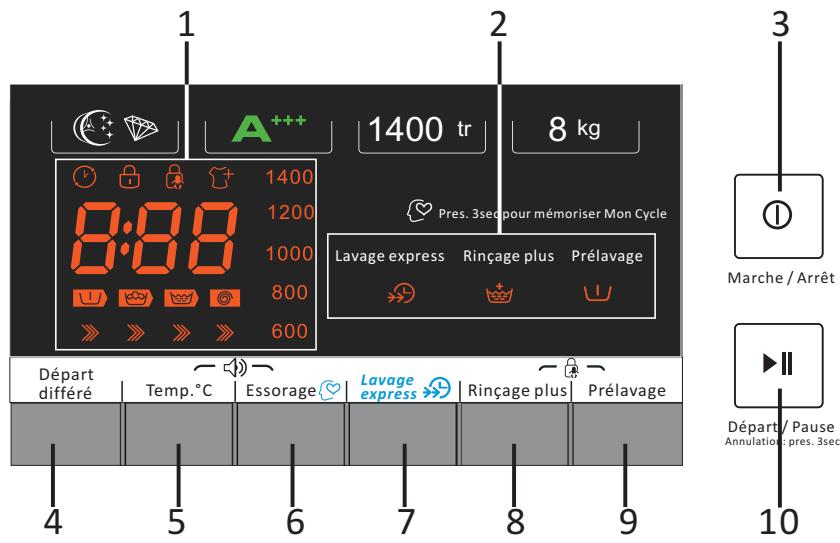

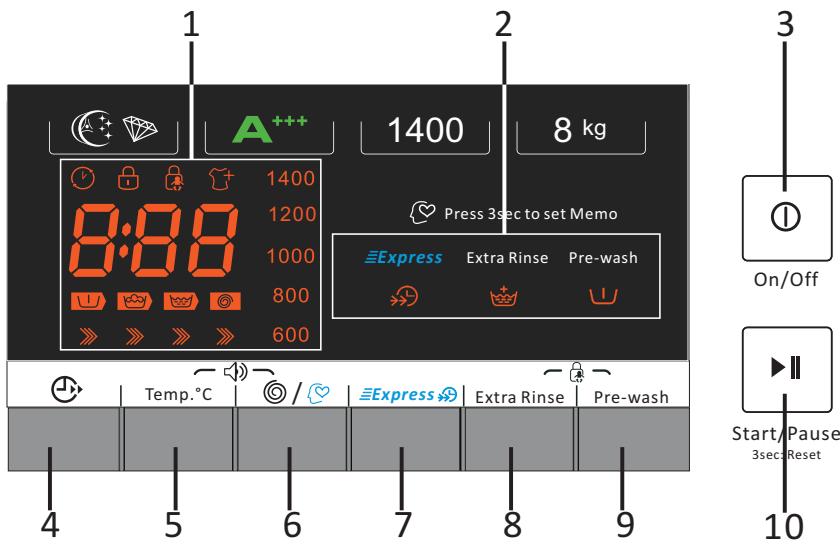

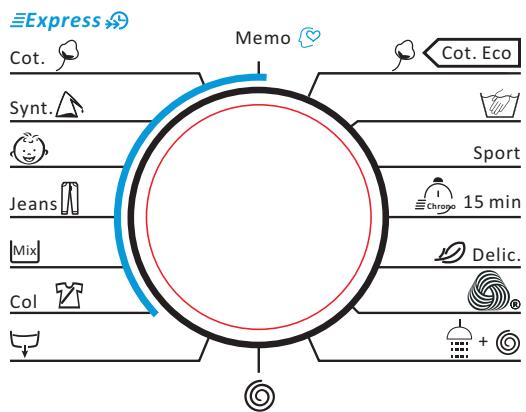

PANNEAU DE CONTRÔLE7 FONCTIONNEMENT 9 Premier lavage9 Verser la lessive dans le lave-linge 9 Laver les vêtements 10 Fonction de démarrage différé 10 Fonction de signal 10 Fonction de mémoire des programmes 11 Fonctions supplémentaires 11 Verrouillage sécurité enfants 12 Tableau des programmes 13 Modifier un programme, la température et la vitesse d'essorage pendant le fonctionnement 15 Ajouter du linge 15 Détection anti-mousse 15 Conseils et recommandations 15 NETTOYAGE ET ENTRETIEN 17 Nettoyage des surfaces externes17 Nettoyage du tambour 17 Réparation d'un lave-linge gelé17 Nettoyage du tiroir à lessive 18 Nettoyage du tuyau d'arrivée et du filtre18 Nettoyage de la pompe de vidange18 GUIDE DE DÉPANNAGE19 SPÉCIFICATIONS TECHNIQUES 20
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. ATTENTION: Ne pas raccorder à une alimentation en eau chaude. Les ouvertures d'aération ne doivent pas être obstruées par un tapis. La pression d'eau ne doit pas être inférieure à 0.05MPa ni supérieure à 1MPa.
Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés. La masse maximale de linge à l’état sec pour cet appareil est de 8 kg. En ce qui concerne la méthode du nettoyage, référez-vous à la section “NETTOYAGE ET ENTRETIEN” en page 17&18. 4
-Gardez les matériaux d'emballage de l'appareil hors de portée des enfants pour éviter tout risque de danger. -Ne branchez pas l'appareil à l'alimentation si vos mains sont mouillées. -Ne touchez pas l'appareil avec les mains ou les pieds mouillés. -En cas de panne de courant, débranchez tout d'abord l'appareil de l'alimentation et fermez le robinet d'eau. N'essayez pas de réparer la machine vous-même. Veuillez contacter un technicien agréé. -Ne dépassez jamais la capacité de charge maximum. -La porte en verre peut devenir très chaude durant le cycle de lavage. Gardez les enfants et les animaux domestiques éloignés de la machine durant l'utilisation. -Ne forcez jamais l'ouverture de la porte lorsque la machine est en cours de fonctionnement. -Ne laissez pas les enfants sans surveillance près de la machine, car ils pourraient s'enfermer à l'intérieur. -Débranchez toujours la machine de l'alimentation électrique après utilisation.

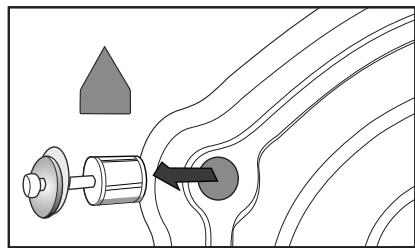

Conservez tous les boulons au cas où la machine devra de nouveau être transportée. Positionnement Installez la machine sur une surface plane et solide. Assurez-vous qu'il y a suffisamment d'espace pour la circulation de l'air autour de la machine. N'installez pas la machine sur une moquette. Mise à niveau Mettez la machine à niveau en levant ou en baissant les pieds réglables. Desserrez l'écrou de blocage avec une clé (non fournie) et tournez le pied à la main jusqu'à ce qu'il touche le sol. Tenez le pied avec une main et serrez l'écrou contre le boîtier du lave-linge avec une clé. N'essayez en aucun cas de corriger les irrégularités du sol en mettant du carton, une cale en bois ou tout autre matériau similaire sous la machine. Une machine parfaitement mise à niveau est plus stable, plus silencieuse et vibre moins. Arrivée d'eau Vissez une extrémité du tuyau d'arrivée d'eau à l'arrière de la machine. La machine doit être connectée à une alimentation en eau froide. Connectez l'autre extrémité du tuyau d'arrivée d'eau à un robinet fileté 3/4".
Pour raccorder le lave-linge, veuillez utiliser l'une des méthodes suivantes. 1. Insérez fermement le tuyau de vidange dans la colonne d'évacuation. OU 2 .Insérez le tuyau de vidange dans la bonde d'évacuation d'un évier.
Votre lave-linge fonctionne avec un courant de 220-240 V et 50Hz. Les connexions électriques doivent être effectuées par un technicien qualifié en conformité avec les réglementations de sécurité en vigueur. Votre lave-linge doit être correctement mis à la terre. Nous ne serons pas responsables des dommages se produisant à cause de l'utilisation de la machine sans connexion correcte à la terre. N'utilisez pas de rallonges ni de prises multiples.
Assurez-vous que le tuyau de vidange ne soit pas plié, tordu, ne soit pas écrasé ni étiré. Le tuyau de vidange doit être monté à une hauteur comprise entre 60 cm et 100 cm par rapport au sol.

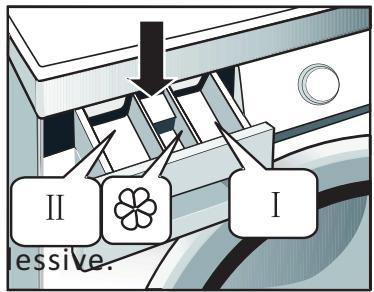

Compartiment II: Lessive pour le cycle de lavage principal Compartiment : Additifs, par exemple assouplissant.
1 .Ouvrez le tiroir à lessive. 2.Ajoutez de la lessive dans le compartiment II. 3.Ajoutez la quantité désirée d'adoucissant dans le compartiment . 4 .Ajoutez le produit de prélavage dans le compartiment I si vous le souhaitez. Remarques : -Votre consommation de lessive varie en fonction du niveau de saleté de vos vêtements. -Pour les vêtements légèrement sales, n'effectuez pas de prélavage et versez une petite quantité de lessive dans le compartiment II du tiroir à lessive. -Pour savoir quelle quantité de lessive vous devez utiliser pour vos vêtements, reportez-vous aux instructions sur l'emballage des lessives. -La quantité de lessive à utiliser dépend également de la quantité de linge et de la dureté de l'eau.
Veuillez vous référer au tableau ci-dessous pour déterminer la capacité de charge pour le type de linge à laver.

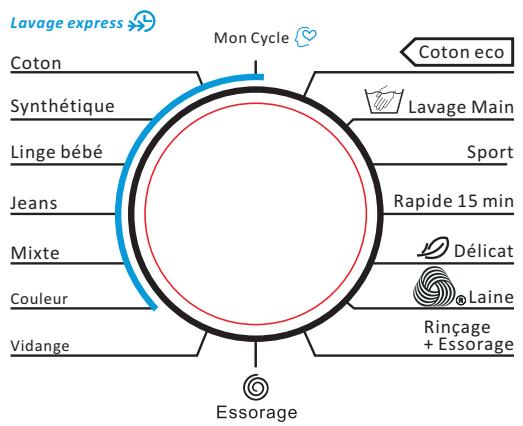

Coton Synthétique 5.Tournez le bouton de sélection du programme sur le programme désiré. 6. Appuyez plusieurs fois sur Temp.°C pour sélectionner la température désirée. 7. Appuyez plusieurs fois sur / / Essorage pour sélectionner la vitesse d'essorage désirée. 8. Appuyez sur Départ/Pause et le lave-linge démarrera le cycle. -Si vous avez réglé un départ différé, la durée au terme de laquelle votre cycle commencera s'affichera sur l'écran. Une fois cette durée écoulée, l'appareil démarrera le cycle. Référez-vous au paragraphe relatif à la fonction du départ différé ci-dessous. -Pour arrêter momentanément la fonction, appuyez de nouveau sur Départ/Pause. 9. Lorsque le cycle est terminé, l'écran affichera brièvement “End” (Fin) . -Si la fonction de signal est activée, le lave-linge sonnera. 10 .Ouvrez la porte et enlevez le linge.
Vous pouvez utiliser cette fonction pour différer l'heure de démarrage d'un programme. Départ / différé Après avoir sélectionné un programme, appuyez plusieurs fois sur pour régler le délai désiré puis appuyez sur Départ/Pause. Le délai et le symbole apparaîtront sur l'écran. -Le délai maximum pouvant être réglé est de 24 heures. -Chaque fois que vous appuyez sur ce bouton, la durée sera augmentée d'une heure. -Pour annuler le départ différé, appuyez tout d'abord sur Départ/Pause puis appuyez plusieurs Départ fois sur / différé jusqu'à ce que l'écran affiche “0h”.
Vous pouvez utiliser cette fonction pour activer ou désactiver le son émis lorsque vous appuyez sur les boutons ou lorsque vous tournez le bouton de sélection du programme. Appuyez et maintenez enfoncés les boutons Temp.°C et / / Essorage durant environ 3 secondes jusqu'à ce que vous entendiez les bips sonores indiquant que la fonction de signal sonore est activée. Pour désactiver cette fonction, appuyez de nouveau et maintenez enfoncés les boutonsTemp.°C et

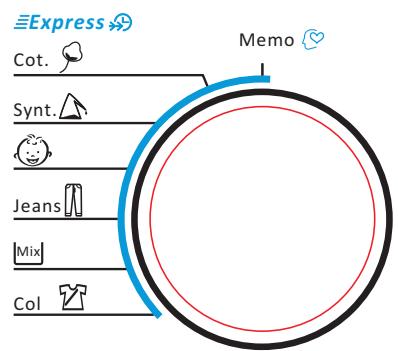

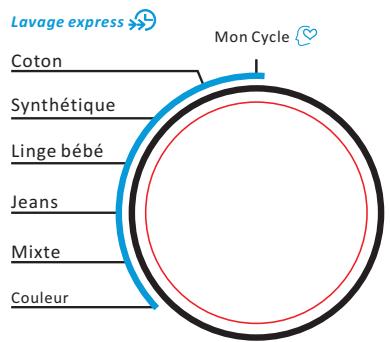

3.Tournez le bouton en position Memo / Mon Cycle et le programme mémorisé sera sélectionné. Le programme mémorisé par défaut est
Cette fonction est uniquement disponible pour les programmes suivants. TW 814 TW 814 EU
L'indicateur lumineux s'allumera.
Appuyez et simultanément les boutons Rinçage plus et Prélavage et maintenez-les enfoncés durant environ 3 secondes jusqu'à ce que l'indicateur s'allume sur l'affichage. Cette fonction ne peut être activée que lorsque la machine est en marche.
Appuyez simultanément sur les boutons Rinçage plus et Prélavage et maintenez-les enfoncés durant environ 3 secondes jusqu'à ce que l'indicateur s'éteigne. Cette fonction sera également désactivée lorsque le lave-linge sera éteint.
Délicat Articles délicats comme la soie Rapide Vêtements légèrement sales 2.Tournez le bouton de sélection du programme pour sélectionner un nouveau programme. 3.Appuyez plusieurs fois sur TEMP. °C pour sélectionner la température désirée. 4.Appuyez plusieurs fois sur Essorage/Mémorisation pour sélectionner la vitesse d'essorage désirée. 5.Appuyez sur Départ/Pause pour démarrer le lavage. Ajouter du linge Si vous voulez ajouter des articles supplémentaires une fois que le programme a démarré, appuyez sur le bouton Départ/Pause et maintenez-le enfoncé durant environ 3 secondes. L'indicateur lumineux clignotera quelque temps puis s'éteindra. N'ouvrez pas la porte avant que l'indicateur lumineux du verrouillage de porte ne s'éteigne.
Lorsque la quantité de détergent est trop importante, un excès de mousse va se former, ce qui peut affecter le résultat du lavage et du rinçage. Grâce à cette fonction, la machine élimine automatiquement l'excédent de mousse chaque fois qu'elle le détecte. Elle vous rappelle également d'utiliser moins de détergent lors du prochain cycle de lavage.
Triez votre linge selon les caractéristiques suivantes : - Type de symbole sur l'étiquette: Triez le linge en séparant les vêtements en coton, en fibres mélangées, en fibres synthétiques, en soie, en laine et en rayonne. - Couleur: Séparez les blancs des couleurs. Lavez les vêtements de couleur neufs séparément. - Taille: Mélangez des articles de tailles différentes dans la même charge afin d'optimiser la performance de lavage. - Sensibilité : Lavez les articles délicats séparément. Vérifiez les étiquettes sur les articles que vous lavez ou reportez-vous au tableau ci-dessous. Symbole graphique
Ne pas laver en machine
Ne pas nettoyer à sec
Ne pas tordre Nettoyage à sec à chaud
Ne pas sécher dans un sèche-linge Ne pas repasser
Sécher après lavage
Placez les petits articles tels que les chaussettes, ceintures, etc. dans un sac de lavage. -Le fait de laver un seul article volumineux et lourd (comme une serviette de bain, un jean, un blouson rembourré etc.) peut déséquilibrer le linge dans le tambour. Par conséquent, il est recommandé d'ajouter un ou deux vêtements à laver avec cet article afin que l'évacuation de l'eau puisse se faire normalement. -Les articles pour bébés (vêtements de bébé, serviettes et mouchoirs) doivent être lavés séparément. S'ils sont lavés avec les vêtements des adultes, ils peuvent être infectés. La durée de rinçage sera augmentée afin d'assurer un lavage et un rinçage ne laissant aucun résidu de lessive. -Les articles très salissants (chaussettes blanches, cols, manches, etc.) doivent être lavés à la main avant d'être lavés en machine pour un meilleur résultat final. -Les vêtements qui peluchent facilement doivent être lavés séparément; sinon les autres articles pourront être couverts de particules de poussière et de peluches. De préférence, les vêtements noirs et les vêtements de coton doivent être lavés séparément. -Ne lavez pas les matériaux imperméables (costumes de ski, nappes en toile cirée, imperméables, parapluies, couvertures de voiture, sacs de couchage, etc.). Il est recommandé de ne pas laver les tissus qui s'imprègnent difficilement d'eau (tels que des coussins et des vêtements imperméables) dans le lave-linge. Pendant le rinçage et l'évacuation, de fortes vibrations et des projections d'eau pourraient se produire et les articles risqueraient d'être endommagés. -Conseils de choix de lessive Le type de lessive que vous devez utiliser est basé sur le type de tissu (coton, synthétique, articles délicats, laine), la couleur, la température de lavage, le degré et le type de salissure. Veuillez utiliser de la lessive à faible production de mousse. REMARQUE : N'ajoutez pas plus de détergent que nécessaire. Veuillez suivre les recommandations d'utilisation fournies sur l'emballage de la lessive. Suivez les recommandations du fabricant de la lessive concernant le poids du linge, le degré de salissure et la dureté de l'eau de votre région. Si vous ne connaissez pas le degré de dureté de votre eau, demandez à votre fournisseur d'eau local. REMARQUE: Gardez les lessives et les additifs dans un endroit sûr et sec, hors de portée des enfants.
N'utilisez pas de produits chimiques corrosifs ou de solvants organiques.
La rouille laissée à l'intérieur du tambour par les articles métalliques doit être nettoyée immédiatement avec des détergents sans chlore. N'utilisez jamais de laine d'acier.
Si la température descend en dessous de zéro et que votre lave-linge est gelé: 1. Débranchez le câble d'alimentation de la prise murale. 2. Versez de l'eau chaude sur le robinet pour assouplir le tuyau d'alimentation en eau. 3. Retirez le tuyau d'arrivée d'eau et faites-le tremper dans de l'eau chaude. 4. Versez de l'eau chaude dans le tambour et attendez 10 minutes. 5. Rebranchez le tuyau d'arrivée au robinet et vérifiez si l'alimentation en eau et le tuyau de vidange sont opérationnels. REMARQUE : Une fois le problème résolu, faites attention à toujours faire fonctionner le lave-linge dans une pièce dont la température ambiante est supérieure à 0°C.

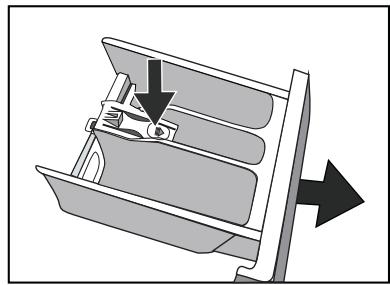

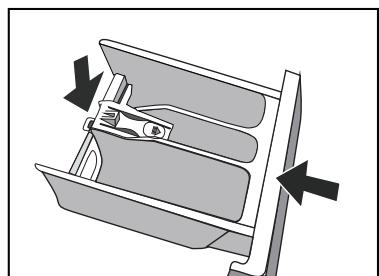

2.1 .Retirez le couvercle du compartiment.
4.Remettez le couvercle en le poussant fermement en place. 5.Replacez le tiroir en position.
Le filtre d'arrivée d'eau doit être nettoyé régulièrement afin d'éviter que l'arrivée d'eau ne soit obstruée par des saletés.
Vidangez l'eau hors de la machine, puis nettoyez la pompe de vidange. Veuillez régulièrement inspecter et nettoyer la pompe de vidange. 1. Ouvrez le couvercle de la pompe de vidange en tirant la languette située sur le dessus du couvercle. 2. Tournez le capuchon dans le sens contraire des aiguilles d'une montre et retirez-le. 3. Retirez tous les objets étrangers et peluches accumulés à l'intérieur du boîtier de la pompe. 4. Replacez le capuchon et le couvercle de la pompe. Ne retirez jamais le couvercle de la pompe pendant un cycle de lavage. Lorsque vous replacez le couvercle de la pompe, assurez-vous de le serrer correctement de manière à empêcher les fuites.
Le système de protection est activé
Quantité excessive de lessive
L’extrémité du tuyau de vidange est placée à une hauteur supérieure à 100 cm au-dessus du sol.
Ne dépassez pas la limite de capacité maximale de la machine.
à charge partielle Consommation d'énergie du programme standard à 40°C 0,66 kWh/cycle à charge partielle Durée du programme standard à 60°C à pleine charge
❸ Consommation d'eau de 11000 litres par an sur la base de 220 cycles de lavage du programme standard à 60°C et 40°C à pleine charge et partielle. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. ❹ Efficacité d'essorage de classe C sur une échelle de G (peu efficace) à A (le plus efficace) ❺ Les programmes de coton ECO standard à 60 °C et 40 °C sont les programmes de lavage standard. Ces programmes sont adaptés pour nettoyer du linge en coton normalement sale et ils sont les programmes les plus efficaces en termes de consommation énergique et d'eau pour le lavage de ce type de linge en coton. La température réelle de l'eau peut être différente de la température déclarée du cycle. Veuillez choisir le type de lessive approprié pour les différentes températures de lavage afin d'obtenir la meilleure performance de lavage avec moins d'eau et de consommation d'énergie. Thomson est une marque déposée de Technicolor. En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gêne occasionnée. Darty Plc © UK: EC1N 6TE 23 / 01 / 2015
