Type de produit	Hotte aspirante
Marque	EICO
Modèle	Aida 60 LED N SM Link
Largeur	60 cm
Profondeur	50 cm
Hauteur (approx.)	30 cm
Poids (approx.)	15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur max.	690 W
Nombre de vitesses	4 (dont 1 intensive)
Commande	Soft touch + télécommande
Éclairage	Spot LED
Fonction minuterie	Oui (arrêt automatique après 10 min)
Fonctionnement	Aspirant ou filtrant (recyclage)
Distance minimale au plan de cuisson	65 cm
Diamètre de sortie d'air	≥ 120 mm
Filtres métalliques	Lavables tous les 2-3 mois
Filtres à charbon polyester	Remplacement tous les 4 mois (si usage 2h/jour)
Filtre à charbon Long Life	Nettoyable au lave-vaisselle et régénéré au four
Nettoyage extérieur	Chiffon doux, eau tiède, détergent neutre
Indice de protection	IPX4 (estimation)
Réparabilité	Pièces détachées disponibles (filtres, lampe, télécommande)
Notice fournie	Oui (44 pages, multilingue)

FOIRE AUX QUESTIONS - Aida 60 LED N SM Link EICO

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale de sécurité est de 65 cm entre le niveau inférieur de la hotte et le plan de cuisson. Des distances inférieures nécessitent une autorisation du constructeur.

Comment installer la hotte en mode filtrant ?

Pour un fonctionnement en recyclage (mode filtrant), vous devez utiliser des filtres à charbon actif (non fournis). Installez-les selon les instructions de la notice. L'air est filtré puis renvoyé dans la pièce.

À quelle fréquence dois-je nettoyer les filtres métalliques ?

Les filtres métalliques doivent être lavés tous les 2 à 3 mois à l'eau chaude avec un détergent liquide non agressif. Utilisez la poignée pour les décrocher de l'avant.

Comment entretenir le filtre à charbon Long Life ?

Le filtre Long Life se nettoie au lave-vaisselle (sans autre vaisselle) à température maxi, puis se régénère au four à 100°C pendant 10 minutes. À remplacer si les odeurs persistent.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la fiche est branchée et l'interrupteur général en position ON. Si le problème persiste, coupez l'alimentation et contactez un technicien qualifié. Ne tentez pas de réparer vous-même.

Comment fonctionne la télécommande ?

La télécommande permet d'allumer/éteindre les lumières, de contrôler le moteur (vitesses +/-, arrêt) et d'activer le timer (10 min). Si elle est perdue ou remplacée, un apprentissage est nécessaire : maintenez le bouton + de la hotte éteinte jusqu'à clignotement, puis appuyez sur marche/arrêt de la télécommande dans la minute.

Pourquoi y a-t-il de la condensation sur la hotte ?

La condensation se forme lorsque la vapeur produite par la cuisson rencontre une surface froide. Pour l'éviter, allumez la hotte 10 minutes avant de cuisiner et laissez-la tourner après cuisson. Vérifiez aussi que le conduit d'évacuation a le bon diamètre.

Comment remplacer l'éclairage LED ?

Le spot LED ne doit être remplacé que par un technicien qualifié avec des pièces d'origine. Ne jamais fixer la lampe allumée (risque pour les yeux). Coupez l'alimentation avant toute intervention.

Puis-je utiliser la hotte avec une plaque à induction ?

Oui, la hotte est compatible avec tous types de cuisson. Cependant, la condensation peut être plus fréquente avec les plaques à induction car elles chauffent très vite. Suivez les conseils d'utilisation pour limiter ce phénomène.

Quels sont les dangers à ne pas nettoyer les filtres ?

Des filtres saturés de graisses peuvent provoquer un incendie. Respectez les intervalles de nettoyage (filtres métalliques tous les 2-3 mois, filtres à charbon tous les 4 mois) et remplacez-les dès qu'ils sont endommagés.

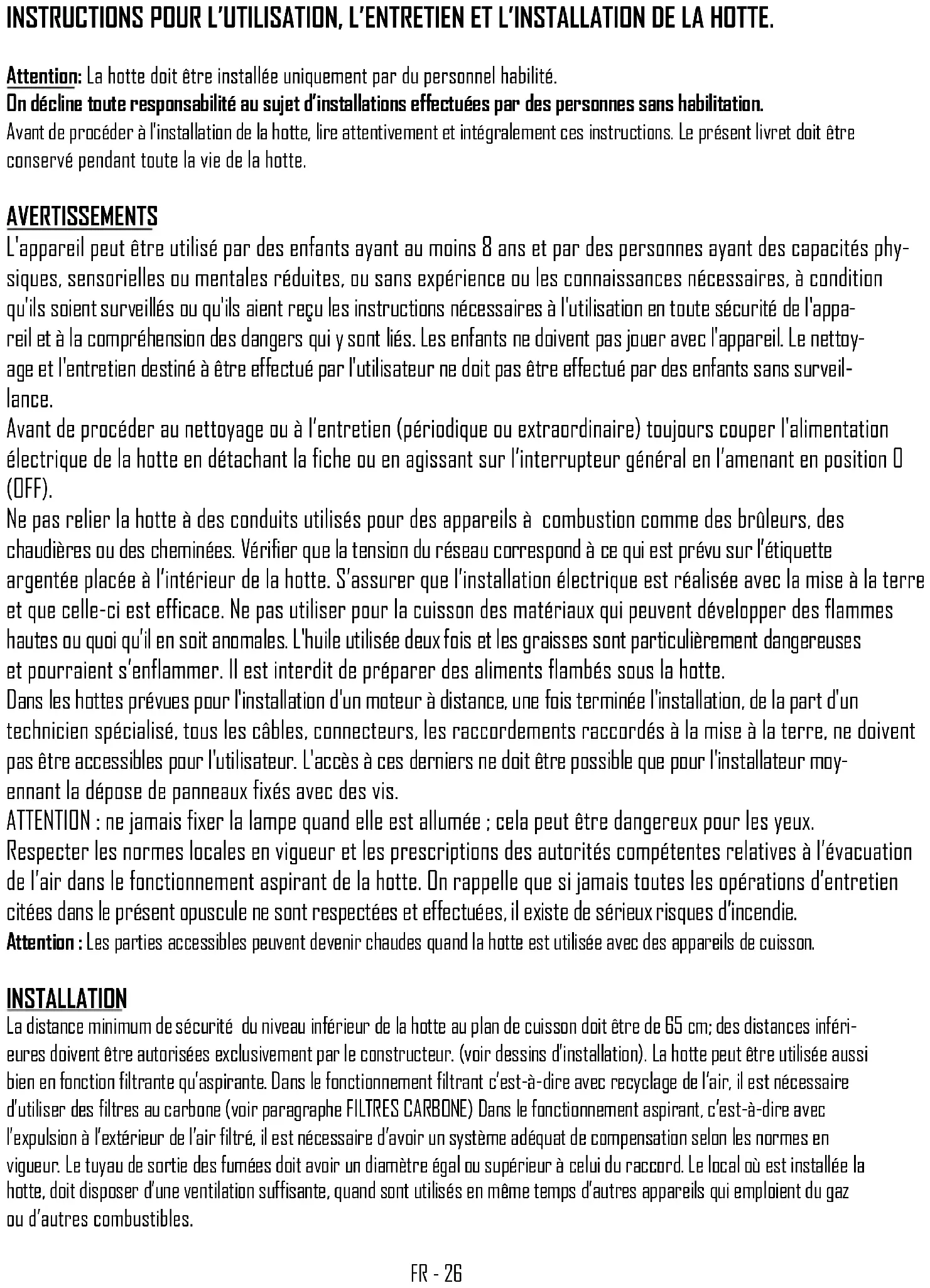

MODE D'EMPLOI Aida 60 LED N SM Link EICO

Attention: La hotte doit être installée uniquement par du personnel habilité.

On décline toute responsabilité au sujet d'installations effectuées par des personnes sans habilitation.

Avant de procéder à l'installation de la hotte, lire attentivement et intégralement ces instructions. Le présent livret doit être conservé pendant toute la vie de la hotte.

Avertissements

L'appareil peut être utilisé par des enfants ayant au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou sans expérience ou les connaissances nécessaires, à condition qu'ils soient surveillés ou qu'ils aient reçu les instructions nécessaires à l'utilisation en toute sécurité de l'appareil et à la compréhension des dangers qui y sont liés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien destiné à être effectué par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.

Avant de procéder au nettoyage ou à l'entretien (périodique ou extraordinaire), toujours couper l'alimentation électrique de la hotte en détachant la fiche ou en agissant sur l'interrupteur général en l'amenant en position D (OFF).

Ne pas relier la hotte à des conduits utilisés pour des appareils à combustion comme des brûleurs, des chaudières ou des cheminées. Vérifier que la tension du réseau correspond à ce qui est prévu sur l'étiquette argentée placée à l'intérieur de la hotte. S'assurer que l'installation électrique est réalisée avec la mise à la terre et que celle-ci est efficace. Ne pas utiliser pour la cuisson des matériaux qui peuvent développer des flammes hautes ou quoi qu'il en soit anomalies. L'huile utilisée deux fois et les graisses sont particulièrement dangereuses et pourraient s'enflammer. Il est interdit de préparer des aliments flambés sous la hotte.

Dans les hottes prévues pour l'installation d'un moteur à distance, une fois terminée l'installation, de la part d'un technicien spécialisé, tous les câbles, connecteurs, les raccordements raccordés à la mise à la terre, ne doivent pas être accessibles pour l'utilisateur. L'accès à ces derniers ne doit être possible que pour l'installateur moyennant la dépose de panneaux fixés avec des vis.

ATTENTION : ne jamais fixer la lampe quand elle est allumée ; cela peut être dangereux pour les yeux.

Respecter les normes locales en vigueur et les prescriptions des autorités compétentes relatives à l'évacuation de l'air dans le fonctionnement aspirant de la hotte. On rappelle que si toutes les opérations d'entretien citées dans le présent opuscule ne sont respectées et effectuées, il existe de sérieux risques d'incendie.

Attention : Les parties accessibles peuvent devenir chaudes quand la hotte est utilisée avec des appareils de cuisson.

Installation

La distance minimum de sécurité du niveau inférieur de la hotte au plan de cuisson doit être de 65 cm; des distances inférieures doivent être autorisées exclusivement par le constructeur. (voir dessins d'installation). La hotte peut être utilisée aussi bien en fonction filtrante qu'aspirante. Dans le fonctionnement filtrant, c'est-à-dire avec recyclage de l'air, il est nécessaire d'utiliser des filtres au carbone (voir paragraphe FILTRES CARBONE). Dans le fonctionnement aspirant, c'est-à-dire avec l'expulsion à l'extérieur de l'air filtré, il est nécessaire d'avoir un système adéquat de compensation selon les normes en vigueur. Le tuyau de sortie des fumées doit avoir un diamètre égal ou supérieur à celui du raccord. Le local où est installée la hotte doit disposer d'une ventilation suffisante, quand sont utilisés en même temps d'autres appareils qui emploient du gaz ou d'autres combustibles.

Hottes prévues pour moteur à distance

Les hottes prévues pour moteur à distance sont équipées d'un connecteur pour le raccordement avec le câble du moteur à distance. Ce connecteur se trouve à l'intérieur de la hotte. Insérer à l'intérieur de la hotte le câble du moteur à distance en se servant de l'ouverture prévue à cet effet sur la hotte (elle se trouve d'habitude près du trou de sortie des fumées) et connecter les deux connecteurs entre eux. Pour cette opération se reporter aux dessins qui se trouvent sur le livret d'instructions des moteurs à distance.

Les hottes sans moteur (Art. ^ O ^ ** ) doivent être installées et raccordées uniquement avec l'unité aspirante fournie et indiquée par le Constructeur avec puissance maximale 690W.

Dans les hottes prévues pour l'installation d'un moteur à distance, une fois terminée l'installation, de la part d'un technicien spécialisé, tous les câbles, connecteurs, les raccordements raccordés à la mise à la terre, ne doivent pas être accessibles pour l'utilisateur. L'accès à ces derniers ne doit être possible que pour l'installateur moyennant la dépose de panneaux fixés avec des vis.

Instructions de montage

Attention: Avant de procéder à l'installation, assurez-vous que les vis et ancrages fournis sont adaptés au type de mur où la hotte doit être fixée. Pour le montage de la hotte, utiliser les accessoires en dotation et suivre les phases illustrées dans la feuille jointe.

Raccordement electrique

Le raccordement électrique doit être effectué par du personnel spécialisé, dans le respect des normes et des lois en vigueur. Vérifier que la tension du réseau correspond à celle indiquée sur l'étiquette argentée placée à l'intérieur de la hotte. S'assurer que l'installation est réalisée selon les normes et que la mise à la terre est efficace. Prêter une attention particulière au câble d'alimentation de la hotte, en vérifiant qu'il ne traverse pas de trous dépourvus de passe-fils. Avec la connexion au réseau, il est nécessaire de prévoir un dispositif garantissant la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux règles d'installation. La fiche ou l'interrupteur omnipolaire doivent être accessibles avec l'appareil installé. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécial ou bien par un ensemble disponible chez le fabricant ou son service d'assistance technique. Le câble à utiliser doit être du type H05W-F avec section minimum 3 x 0,75mm².

Le constructeur décline toute responsabilité au cas où ne seraient pas respectées les règles de prévention des accidents en vigueur, nécessaires au fonctionnement régulier de l'installation électrique.

Dans la version avec commande soft touch sont présents quatre poussoirs à effleurement et une led de couleur variable (vert vitesse min., rouge vitesse max.).

Un poussoir pour allumage et extinction des lumières. Un poussoir pour allumage en 2ème vitesse et extinction du moteur. N. B. En maintenant ce poussoir enfoncé pendant plus de trois secondes, on active la fonction d'extinction automatique après 10 minutes, la led clignote lentement. Deux poussoirs + et - pour l'augmentation et la réduction des vitesses moteur. À la 4ème vitesse du moteur (intensive) la led clignote rapidement et après 5 minutes la 2ème vitesse s'enclenche automatiquement.

Telecommande:

Attention :

Les hottes avec la télécommande sont déjà configurées.

Pour les télécommandes en option et/ou en remplacement, l'apprentissage est nécessaire:

1. Appuyez sur le bouton + de la hotte et maintenez-le enfoncé (lorsqu'il est éteint) jusqu'à ce que la LED commence à clignoter (bouton de relâchement)
2. Lorsqu'il clignote, appuyez sur le voyant marche/arrêt de la télécommande dans un délai de 1 minute.

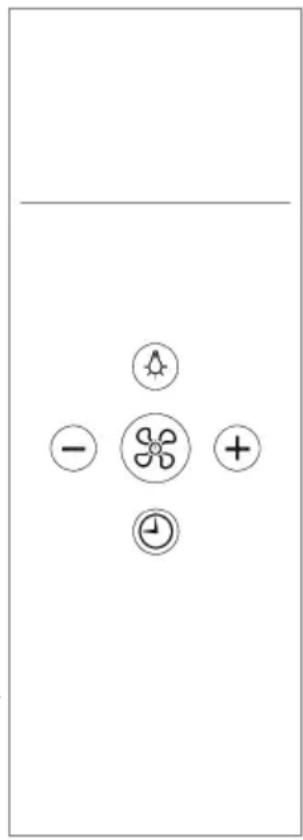

Touches télécommande:

Une touche pour allumage et extinction des lumières. Une touche pour allumage en vitesse et extinction du moteur. Deux touches + et – pour l'augmentation et la réduction des vitesses moteur. À la 4e vitesse du moteur (intensive) la led clignote et après 5 min. la 2e vitesse s'enclenche automatiquement. Une touche TIMER pour extinction du moteur après 10 min.

Utilisation et entretien

Avant d'effectuer toute intervention de nettoyage et de maintenance, couper l'alimentation de la hotte en mettant l'interrupteur général en position D (OFF).

Remplacement des lampes

Spot à LED : Le spot ne doit être remplacé que par des techniciens qualifiés et uniquement en utilisant des pièces de rechange originales.

Nettoyage des filtres métalliques

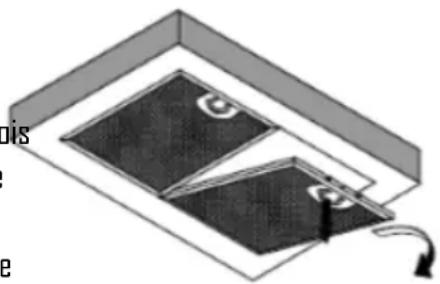

Les filtres métalliques en dotation avec la hotte doivent être lavés tous les 2-3 mois en fonction de l'intensité d'utilisation, avec de l'eau chaude et du détergent liquide non agressif. Les filtres métalliques doivent être enlevés en utilisant la poignée spéciale en décrochant en premier le filtre dans la partie avant en le tirant vers le bas.

Si la hotte est utilisée avec système filtrant avec recyclage interne, il est nécessaire d'employer des filtres au carbone qui contiennent du carbone actif. Le carbone actif contenu dans les filtres sert à retenir les odeurs des fumées de cuisine. Pour l'enlèvement et le remplacement des filtres, faire réf. à la fig.

Les filtres au carbone en POLYESTER ne peuvent pas être régénérés ou lavés et doivent être remplacés périodiquement (tous les 4 mois si on utilise la hotte pendant deux heures par jour). Les filtres saturés de graisses peuvent en effet être cause d'incendies. Sur la base du modèle de hotte, les filtres au carbone peuvent être de forme circulaire ou bien rectangulaire.

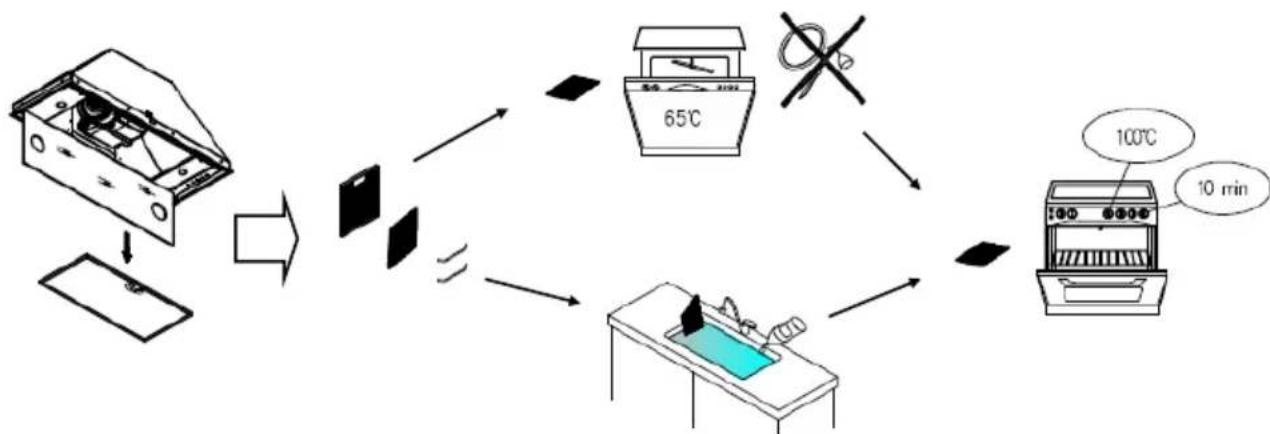

Le filtre à charbon LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé tous les deux mois en utilisation normale. Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum ; utiliser un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d'éviter tout dépôt de particules d'aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Régler le four sur chaleur normale (pas sur "Gril"), à une température maximum de 100°, et y laisser le filtre pendant 10 minutes. Une fois le filtre refroidi, remettez-le dans la hotte. Le filtre doit être remplacé quand il n'est plus en mesure d'absorber de façon satisfaisante les odeurs de cuisson.

Condensation dans la hotte

Les plaques à induction ou vitrocéramique réchauffent la nourriture très rapidement en produisant de la vapeur avec la cuisson avant que la surface en verre ou en acier de la hotte ne se soit réchauffée. Ce qui provoque de la condensation sur la hotte avec comme conséquence la formation de gouttes d'eau. Une autre cause de la condensation pourrait être le fait que le conduit de sortie des fumées ne correspond pas aux dimensions que nous avons conseillé (voir paragraphe INSTALLATION). La vapeur qui reste dans la hotte pendant le refroidissement se condense en produisant des gouttes d'eau. Il est conseillé d'allumer la hotte dix minutes avant de commencer à cuisiner et, après avoir terminé, de la laisser allumée pour que toutes les fumées qui se sont accumulées dans le conduit puissent s'échapper.

En outre, il est très important de nettoyer régulièrement les filtres et, en cas de détérioration, de les remplacer (voir NETTOYAGE des FILTRES MÉTALLIQUES).

Nettoyage de la hotte

Le nettoyage périodique des surfaces permet d'éviter de devoir par la suite éliminer avec beaucoup de difficulté des dépôts de salissures incrustées. Si la hotte est peinte ou cuivrée, utiliser un chiffon souple avec de l'eau tiède et un détergent neutre. Il est interdit de verser des liquides directement sur la hotte et d'utiliser des produits granuleux et/ou abrasifs. Si la hotte est en acier inox, utiliser des produits et des chiffons spéciaux pour l'acier inox satiné (non abrasifs et/ou corrosifs et sans chlore), en ayant soin de suivre avec le chiffon le sens du satinage. Ne pas utiliser de produits agressifs, dissolvants chimiques ou dérivés de distillats de pétrole qui pourraient laisser des résidus huileux susceptibles d'oxydation et de polymérisation.

La firme constructrice ne répond pas de dommages esthétiques causés par la non-observation des indications énumérées ci-dessus.
