Caractéristiques techniques	Verrouillage par code PIN, design compact, matériau durable.
Utilisation	Idéal pour sécuriser les portes d'entrée, facile à installer et à utiliser.
Maintenance et réparation	Vérifier régulièrement le fonctionnement du mécanisme, remplacer les piles si nécessaire.
Sécurité	Code PIN personnalisable, protection contre le contournement.
Informations générales	Produit adapté pour une utilisation intérieure et extérieure, résistant aux intempéries.

FOIRE AUX QUESTIONS - ENTRY easy 7601 PIN Burg Wächter

Comment réinitialiser le code PIN du Burg Wächter ENTRY easy 7601 ?

Pour réinitialiser le code PIN, ouvrez le boîtier de la serrure avec la clé, localisez le bouton de réinitialisation à l'intérieur, appuyez et maintenez-le enfoncé tout en entrant un nouveau code PIN.

Que faire si j'ai oublié mon code PIN ?

Si vous avez oublié votre code PIN, vous devez utiliser la clé d'urgence fournie avec votre serrure pour accéder au mécanisme et réinitialiser le code PIN.

La serrure ne s'ouvre pas avec le code PIN, que faire ?

Vérifiez que vous entrez le code PIN correctement. Assurez-vous que le clavier est propre et que les touches ne sont pas bloquées. Si le problème persiste, réinitialisez le code PIN.

Comment changer la pile de la serrure ?

Pour changer la pile, retirez le couvercle du compartiment à piles situé à l'arrière de la serrure. Remplacez l'ancienne pile par une nouvelle pile de type AA, en respectant la polarité.

Est-ce que la serrure est résistante aux intempéries ?

Oui, la Burg Wächter ENTRY easy 7601 est conçue pour résister aux intempéries, mais il est recommandé de la protéger des conditions climatiques extrêmes pour garantir sa longévité.

Comment installer la serrure ?

Pour installer la serrure, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir les outils nécessaires et de respecter les dimensions d'installation.

Que faire si la serrure fait du bruit ou fonctionne mal ?

Si la serrure émet des bruits inhabituels ou fonctionne mal, vérifiez que rien ne bloque le mécanisme. Il peut être nécessaire de lubrifier la serrure avec un produit adapté.

Est-ce que je peux utiliser un code PIN temporaire ?

Oui, vous pouvez programmer un code PIN temporaire pour un accès limité. Consultez le manuel pour savoir comment le configurer.

Où puis-je trouver des pièces de rechange pour la serrure ?

Les pièces de rechange pour la Burg Wächter ENTRY easy 7601 peuvent être commandées auprès du fabricant ou de revendeurs autorisés. Vérifiez également en ligne.

La serrure est-elle compatible avec des systèmes domotiques ?

La Burg Wächter ENTRY easy 7601 n'est pas compatible avec des systèmes domotiques. Elle fonctionne uniquement en mode autonome avec un code PIN ou une clé.

MODE D'EMPLOI ENTRY easy 7601 PIN Burg Wächter

www.burg.biz BURG-WÄCHTERKG Altenhofer Weg 15 58300Wetter Germany Première conguration secuENTRY easy ENTRY7601PIN Sommaire Chère cliente, cher client,Merci beaucoup d’avoir choisi pour le produit secuENTRY le kitENTRY7601PIN, composé du cylindre ENTRY7600CYL et du clavier ENTRY7711KeypadPIN.Le système aété conçu et fabriqué en Allemagne avec les moyens techniques les plus récents et satisfait aux exigences de sécurité actuelles les plus élevées. Le montage du cylindre électronique ENTRY7600CYL est simple. On l’installe sans perçage ni pose de câble sur n’importe quelle porte àserrure encastrée d’une épaisseur de porte pouvant atteindre 118mm (59/59mm, mesurée au centre de la vis de xation). Le cylindre est idéal pour les installations neuves ainsi que pour les montages réalisés après-coup. Le produit ENTRY7600CYL peut être monté sur des portes d’entrée ou d’intérieur. Le clavier ENTRY7711KeypadPIN vous permet d’ouvrir et de fermer la porte avec un code d’utilisateur à6positions. L’ENTRY7711KeypadPIN peut être installé jusqu’à environ quatre mètres autour de l’unité de serrure, en fonction de vos souhaits et des circonstances.L’ENTRY7600CYLpeut être conguré et utilisé par l’intermé-diaire de l’application gratuite pour smartphone BURGsmart

Les transmissions sont réalisées sans l, le cylindre utilise la norme moderne Bluetooth5.2. Alternativement, le cylindre peut être aussi aussi par clavier (p. ex. ENTRY7712 KeypadFP), par télécommande ENTRYsE-Key7713, ainsi qu’avec des produits complémentaires (tous les articles étant disponibles séparément. Vous trouverez àla page13 de cette notice une liste complète de tous les produits compatibles). En revanche, l’application BURGsmart est toujours nécessaire pour la conguration.Important: Veuillez lire intégralement la notice d’utilisation avant de commencer l’installation.Nous vous souhaitons de proter pleinement de votre nouveau système de fermeture!

Préambule Équipement avec applicationBURGsmartInstructions vidéo Explications simples sur la conguration et l’utilisation de vos composants secuENTRY. Suivez le codeQR ou rendez-vous sur....https://t1p.de/burgsmart-app Français 2Autres langues sur:www.burg.bizFurther languages at: www.burg.biz2 I Français secuENTRY easy ENTRY 7601 PIN Alimentation électrique de l’unité du cylindre 2xpile Mignon LR6 AA Alcaline Conditions ambiantes admissibles -15°C/+50°C/jusqu’à 95% d’humidité relative (sans condensation) Standard de transmission Bluetooth 5.2LE Puissance d'émission ≤10dBm Plage de fréquence 2,4-2,483GHz Portée Env. 4m Nombre de moyens d’accès Jusqu’à 2000codes d’utilisateur (un code administrateur incl.)

en cas d’utilisation d’un clavier de saisie d’empreintes digitales, ou 300en cas d’utilisa- tion du logiciel PC

Temps de blocage Après 3entrées de code incorrectes d’un support d’ouverture: 1minute, ensuite trois minutes àchaque tentative

Code d’utilisateur utilisable en tant que support d’ouverture uniquement en combinaison avec les claviers ENTRY7711KeypadPIN, ENTRY7712KeypadFP ou ENTRY7722KeypadFP (disponibles en option, ENTRY7711PIN compris dans le kit).

Télécommande ENTRYsE-Key7713 disponible en option.

Empreintes digitales utilisables en tant que support d’ouverture uniquement en combinaison avec le clavier pour empreintes digitales ENTRY7712KeypadFP ou ENTRY7722KeypadFP (disponible en option).

Possibilité d’enregistrements supplémentaires d’empreintes digitales avec le logiciel Windows ENTRY7783Pro et l’appareil de programmation ENTRY7073Enrolment (tous deux disponibles en option). Caractéristiques techniques - CylindreENTRY7600CYLContenu du kit Fig.1

Alimentation électrique de l’unité du clavier 2xpile Mignon LR6 AA Alcaline Conditions ambiantes admissibles -15°C/+50°C/jusqu’à 95% d’humidité relative (sans condensation) Standard de transmission Bluetooth5.2 Puissance d'émission ≤10dBm Plage de fréquence 2,4-2,483GHz Portée Env. 4m Indice de protection contre les intempéries (indiceIP) IP53 Caractéristiques techniques - Clavier ENTRY7711KeypadPIN

Fig.1Autocollant du codeQR du cylindreAutocollant du codeQR du clavier Code QR/Code administrateur

Le codeQR (I) est requis ultérieurement lors de la conguration du kit par l’intermédiaire de l’appli- cation BURGsmart de BURG-WÄCHTER (Fig.1). Les kits sont livrés d’usine avec un code adminis- trateur aléatoire (II) (Fig.1), de sorte qu’une modi- cation du code n’est pas absolument nécessaire. Remarque: Grâce àla protection contre toute manipulation intégrée dans le cylindre, celui-ci est bloqué pendant une minute après trois tentatives de saisie incorrectes d’un support d’ouverture. À par- tir de la quatrième tentative de saisie incorrecte, le cylindre est bloqué pendant trois minutes. Attention: Ni le code QR ni le code administrateur généré en usine ne sont sauvegardés par BURG-WÄCHTER. En cas de perte, ces codes ne peuvent être récupérés. Veuillez bien conserver l’autocollant du codeQR joint au kit. Nous vous recommandons également de photographier l’autocollant et de l’archiver numériquement. I I

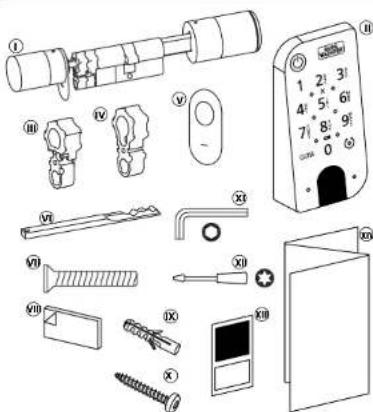

Clavier ENTRY7711KeypadPIN III Adaptateur1, avec 2xvis M2x10

Adaptateur2, avec 1xvis 2,9x13

Couvercle de la serrure d’urgence(2x)

Clé de secours VII Vis de xation VIII Coussinets adhésifs (4x)

Clé àsix pans SW2 XII Tournevis TX8 XIII Autocollant du codeQR XIV Notice de démarrage rapide et dispo- sitions de garantie et instructions de mise au rebut3 I Français secuENTRY easy

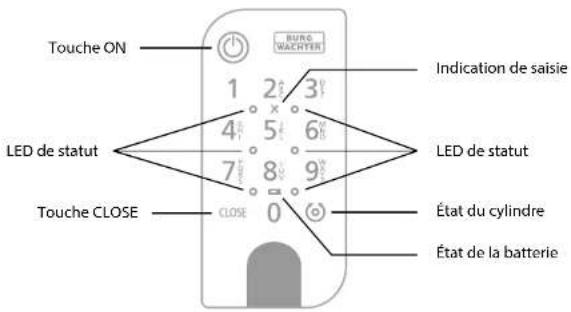

ENTRY 7601 PIN Fig.1 Touche ON Active le clavier. Une entrée «Ouvert» (touche ON) ou «Fermé» (touche CLOSE) est générée dans l’historique du cylindre secuENTRY. Les événements «Ouvrir» et «Fermer» peuvent ainsi être distingués dans l’historique. Touche CLOSE Message d’erreur En cas d’une saisie d’une combinaison àchires invalide ou d’erreurs générales, les deux LED àcôté de l’icôneX s’allument. État de la batterie Le système surveille la tension de batterie du clavier et du cylindre. Dès que la tension de batterie atteint une valeur critique, l’utilisateur en est informé. Si l’icône d’état de la batterie est allumée, les piles doivent être remplacées dès que possible. État du cylindre Si la combinaison àchires saisie est correcte, l’icône d’état du cylindre s’allume et la porte peut être ouverte ou fermée. LED de statut Lorsque le clavier est en mode programmation (voir chapitre ci-des- sous), les LED s’allument en séquence dans le sens des aiguilles d’une montre. ENTRY7711KeypadPIN Le produit ENTRY7711KeypadPIN permet d’utiliser les cylindres électroniques secuENTRY de BURG-WÄCHTER. La communication entre le clavier et le cylindre prolé est cryptée en AES128bits. Grâce au clavier par boutons, l’utilisation alieu sur le clavier éclairé. L’utilisation du clavier est donc très simple, même dans des conditions de faible luminosité. Le produit ENTRY7711KeypadPIN permet d’ouvrir et de fermer la porte àl’aide d’un codePIN à6positions ((= 1million de combinaisons àchires). Le clavier est protégé contre les éclaboussures de tous les côtés selon la certicationIP53.

On renvoie àce chapitre lorsqu’il est indispensable de passer le clavier en mode programmation durant la conguration. Réunissez smartphone et clavier dans la portée du Bluetooth et exécutez les étapes suivantes. Lorsque vous accédez àla vue repré- sentée dans l’illustration (Fig.1), écartez brièvement le smartphone et mettez le clavier en mode programmation en suivant les étapes suivantes. Attention: Pour permettre le transfert des données entre le smartphone et le clavier, le smartphone doit se trouver àproximité immédiate du clavier (portée Bluetooth) àl’étape suivante Activez le clavier en appuyant sur la touche ON (Fig.2). Saisissez sur le clavier le code de sécurité fourni (SCD). Remarque: Vous trouverez le code de sécurité sur l’autocollant du code QR ci-joint (Fig.3). Note: Le code de sécurité (SCD) sert de protection contre toute manipulation et antivol. Appuyez sur la touche CLOSE pendant cinq secondes (II) (Fig.4) et mainte- nez-la ainsi jusqu’à ce que les signaux LED du clavier s’allument en séquence dans le sens des aiguilles d’une montre (Fig.5). Le clavier est maintenant en mode programmation. Veuillez exécuter les autres étapes sur votre smartphone (Fig.6).

Fig.4 Fig.3 Fig.2 Fig.5 Fig.6 Fig.1 5s. Mettre le clavier en mode programmation Touche ON Touche CLOSE État du cylindre État de la batterie Indication de saisie LED de statut LED de statut4 I Français secuENTRY easy

ENTRY 7601 PIN Fig.2 Fig.4 Fig.1 Fig.3 Mise en service ENTRYeasy7601PIN Pour pouvoir congurer votre nouveau système de verrouillage, vous devez commencer par télécharger l’applica- tionBURGsmart. Vous la trouverez dans l’iOS App Store ou le Google Play Store (Fig.1). Remarque: La version Android de l’ap- plication BURGsmart aété utilisée pour cette notice. Si la versioniOS peut être légèrement diérente visuellement, les étapes sont cependant identiques. À la première ouverture de l’applica- tion, vous voyez apparaître les dispo- sitions de la licence pour l’usage de l’application. Lisez-les complètement et conrmez-les en bas àdroite par «OK» (Fig.2). Entrez votre nom et une adresse e-mail (Fig.3). Choisissez le point: «CloudBURG-WÄCHTER», celui-ci n’est pas nécessaire pour la conguration et peut donc être négligé pour commen- cer (Fig.3). Vous trouverez une explica- tion àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Lisez intégralement les conditions d’uti- lisation et les directives sur la protection des données, et acceptez-les (Fig.3). Appuyez sur «enregistrer» (Fig.3). Remarque: Vous voyez s’ouvrir une fenêtre e-mail avec un modèle de courriel par lequel vous vous envoyez les données du chier àl’adresse e-mail indiquée. Vous en avez besoin par exemple si vous utilisez le logiciel WindowssecuENTRY. Néanmoins, pour la conguration décrite ici, elle ne vous est pas nécessaire. En cas de besoin, vous pouvez aussi consulter ànou- veau les données ultérieurement dans l’application. L’écran principal de l’application BURGsmart apparaît. Ouvrez le menu «Mon système» en bas àgauche (Fig.4). BURGsmart

Fig.1 Appuyez sur le premier élément du menu «I - Utilisateurs» (Fig.1). Vous voyez gurer les utilisateurs déjà créés. Un prol d’utilisateur adéjà été créé automatiquement pour le premier utilisateur en ouvrant la serrure par smartphone. Appuyez sur celui-ci (I) (Fig.2). Remarque: Sinon, vous pouvez aussi créer àce stade un nouveau prol d’utilisateur supplémentaire. Pour ce faire, appuyez sur «+» en haut àdroite (II) (Fig.2). Données utilisateur Vous accédez àune vue d’ensemble avec les données utilisateur. Dès lors que vous avez créé un nouvel utilisa- teur, entrez d’abord son prénom et son nom (I) (Fig.3). Données d’accès Remarque: Dans ce paragraphe, vous pouvez enregistrer les médiums d’iden- tication souhaités par l’utilisateur (p. ex. code d’utilisateur ou empreintes digitales (II) (Fig.3). Le prol d’utilisa- teur du premier utilisateur adéjà été créé automatiquement en ouvrant la serrure par smartphone. Données d’accès | Code d’utilisateur Dans «entrer code à6positions», saisissez un code d’utilisateur souhaité à6positions (III) (Fig.3)

I - Utilisateurs5 I Français secuENTRY easy

ENTRY 7601 PIN Entrer des données d’accès | RFID-jour À ce stade, vous pouvez enregistrer un transpondeur RFID ENTRY7710RFID (disponible en option). Vous trouverez des remarques relatives àla congu- ration dans la notice du transpondeur RFID (I) (Fig.4) Attention: Le cylindre du kit existant nécessite l’article complémentaire, àsavoir l’extendeur ENTRY7174RFID, pour utiliser les transpondeurs RFID. Vous trouverez àla page14 de cette notice une liste complète de tous les produits compatibles. Entrer des données d’accès | sE-Key À ce stade, vous pouvez enregistrer une télécommande ENTRYse-Key7713 (disponible en option) (II) (Fig.4). Vous trouverez des remarques relatives àla conguration dans la notice de la télécommande. Données d’accès | Smartphone en tant que clé Remarque: Le prol d’utilisateur de l’administrateur adéjà été créé automatiquement en ouvrant la serrure par smartphone (III) (Fig.4). Pour des utilisateurs complémentaires, vous pouvez enregistrer dans ce champ un autre smartphone en tant que clé électronique. Vous trouverez des instructions àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Gérer les empreintes digitales Si vous possédez un clavier pour em- preintes digitales disponible en option (p. ex. ENTRY7712FP), vous pouvez dans ce paragraphe enregistrer un doigt en tant que support d’ouverture. Vous trouverez des remarques relatives àla conguration dans la notice de l’article concerné ( (Fig.5). Remarque: Le clavier àcode PIN ENTRY7711PIN est compris dans ce kit. Fig.4

Fig.5 Fig.6 Remarque: Si vous souhaitez entrer des médiums d’identication pour d’autres utilisateurs, revenez au menu et sélectionnez l’utilisateur désiré (Fig.7). Répétez les étapes de ce cha- pitre pour cet utilisateur. Vous pouvez quitter àprésent le menu (I - Utilisateurs). Revenez au menu «Mon système» (Fig.8). Fig.7 Fig.86 I Français secuENTRY easy

ENTRY 7601 PIN Tap on the second menu item "II - secuENTRY Units" (Fig.1). The app displays alist of the cylinders that have already been registered. This is empty during the initial setup. Setup anew cylinder by tapping on the "+" in the top right-hand corner (Fig.2). II - secuENTRY Units Fig.2 Fig.5 Fig.3 Fig.6 La fenêtre d’enregistrement de la caméra s’ouvre. Scannez le code QR. Un message apparaît immédiatement avec les données de votre cylindre: conrmez-le en bas àdroite par «OK» (Fig.4). Dans la fenêtre suivante, on vous demander un nom pour le cylindre. En cas d’utilisation de plusieurs cylindres et composants secuENTRY, il est recommandé de nommer le cylindre de manière àce que vous puissiez reconnaître immédiatement de quoi il s’agit et où le cylindre est situé ou xé. Dans l’exemple de cette notice, le cylindre est dénommé «cylindre porte d’entrée». Conrmez le nom par «OK» (Fig.5). Vous serez alors informé que vous pouvez modier votre code administra- teur. Étant donné qu’à la livraison, vous avez déjà reçu un code administrateur généré aléatoirement, cette étape n’est que facultative. Vous pouvez la sauter par «Passer» (Fig.6). Remarque: Vous trouverez le code administrateur généré aléatoirement sur l’autocollant du code QR ci-joint, sous «ADM». Vous pouvez modier le code administrateur ultérieurement àtout moment. Vous trouverez des explications àce sujet dans la notice principale, sur notre site web (voir lien sur la page de couverture). Pour que le clavier puisse recevoir l’information sur le cylindre qu’il doit commander, il doit être disponible et attribué dans l’application. Dans le menu suivant (Fig.8), les trois options suivantes vous sont proposées pour ce faire:

• «Appairer avec un clavier»: vous avez déjà conguré un clavier dans l’appli- cation et souhaitez l’appairer.

• «Ignorer»: eectuer ultérieurement cette étape.

Fig.4 Autocollant du codeQR du cylindre Fig.1 Vous êtes invité àscanner le code QR du cylindre fourni, àl’aide de la caméra du smartphone(Fig.3). Le code QR se trouve sur l’autocollant joint àl’embal- lage (Fig.4). Attention: Deux autocollants avec des codes QR accompagnent le kit, d’une part pour le cylindre, d’autre part pour le clavier. Vous identiez le code QR nécessaire au cylindre au code adminis- trateur en bas sur l’autocollant, signalisé par la désignation «ADM» (Fig.4). Appuyez sur «Continuer» (Fig.3). Il se peut que vous soyez invité àconrmer l’accès de l’appli àla caméra. Fig.7 Fig.8

Remarque: Sur le présent kit ENTRY 7601PIN, le clavier est déjà conguré en usine et associé au cylindre de serrure. Vous pouvez donc passer cet élément du menu et continuer directement au chapitre suivant. Appuyez sur le quatrième élément du menu «Ignorer» (Fig.8). !7 I Français secuENTRY easy ENTRY 7601 PINAbb. 3 Abb. 4

Abb. 1 Abb. 2 Ce menu permet de dénir quel utili- sateur peut ouvrir quelle serrure sous la forme d’un plan de fermeture. Les données sont ensuite transmises au cylindre. Ouvrez le menu «Mon système» (I) (Fig.1) Appuyez sur le quatrième élément du menu «III - Plan de fermeture» (II) (Fig.1). Vous verrez un tableau comportant les cylindres créés (horizontalement) et les utilisateurs congurés (verticalement) (Fig.2). Cochez chaque combinaison où vous souhaitez autoriser l’utilisateur respectif à utiliser la serrure correspon- dante (I) (Fig.2), puis cliquez sur le bouton «Enregistrer les modications» (II) (Fig.2). Pour info: ce tableau devient vraiment intéressant lorsque vous avez plusieurs cylindres et utilisateurs. Vous pouvez alors déterminer en une seule étape et sans complications qui peut accéder à quel cylindre. Dans la Fig.3, vous pouvez voir un exemple de ce à quoi un tableau rempli peut ressembler, avec des cylindres et des utilisateurs correspondants. Attention: Pour l’étape suivante, le smartphone, le clavier et le cylindre doivent être àproximité immédiate l’un de l’autre (portée Bluetooth). Si des modications ont été apportées au plan de fermeture, l’achage du cy- lindre respectif apparaît en rouge et est complété par le bouton «Programm- ation». L’application vous informe ainsi que les réglages n’ont pas encore été transférés au cylindre. Pour ce faire, ap- puyez sur le bouton rouge «Programm- ation» du cylindre respectif (Fig.4).

Abb. 5Abb. 7Abb. 6Abb. 8 Vous êtes prié de vous authentier avec votre code administrateur. Entrez-le et conrmez par «OK» (Fig.5). Remarque: Vous trouverez le code administrateur d’usine sur l’autocollant du code QR du cylindre sous la mention «ADM» (Fig. 9). Les données sont transmises. Après quelques instants, vous recevrez une conrmation et simultanément, une in- vitation à attribuer le clavier. Appuyez sur le message de conrmation (Fig.6). Sélectionnez le Keypad souhaité (Fig.7). Vous êtes prié de mettre le clavier en mode programmation (Fig.8). Vous trouverez les instructions pour ce faire au chapitre «Mettre le clavier en mode programmation» en page3. Dès que le clavier se trouve en mode programma- tion, ce qui est visible aux LED cligno- tant tout autour sur le clavier, appuyez dans l’application sur la touche «LED clignotant tout autour, continuer» (Fig.8). Au bout d’un petit moment, vous rece- vez un retour selon lequel les données ont été transmises. Conrmez par «OK» La conguration est désormais termi- née. Si, àune date ultérieure, vous désirez in- tégrer d’autres composants dans votre système, modier des données d’accès ou créer des utilisateurs complémen- taires, répétez les étapes décrites aux chapitres concernés. Veuillez observer ce qui suit: L’en- semble des modications et ajouts ont lieu dans l’application et doivent être transmis après-coup aux compo- santssecuENTRY respectifs. Ce dernier chapitre «Plan de fermeture» (page8) doivent être déployés dans tous les cas pour être exploitables dans vos composants.

OUT SCREWS Low strength. max. ca. 0,4 Nm Ouverture de la serrure secuENTRY Utilisation du cylindre et du clavier Ouverture de la serrure secuENTRY avec l’application BURGsmart Pour ouvrir le cylindre ENTRY7600CYL et donc aussi la porte, procédez comme suit: Ouvrez l’application BURGsmart et appuyez sur le bouton «ACCESS» au milieu (Fig.1). Remarque: L’application BURGsmart est programmée de telle sorte que, lorsque plus d’un cylindre est utilisé, elle se connecte automatiquement au cylindre qui se trouve àla plus courte distance du smartphone. Cela signie que chacun de vos cylindres peut être ouvert avec le bouton «ACCESS». Le cylindre est maintenant dégagé et la serrure peut être ouverte (Fig.2) ou fermée (Fig.3). Remarque: En fonction de la butée de la porte, le sens de rotation peut être inversé. Retirez les bandes de protection des batteries du cylindre (Fig.1) et du clavier (Fig.2) pour pouvoir les utiliser. Dès lors que vous avez conguré les médiums d’identication correspondants suivant cette notice, il vous est possible, avec le kit ENTRY7601PIN , d’ouvrir la serrure par l’applicationBURGsmart ou par le clavier au moyen du code d’utilisateur.

OUT SCREWS Low strength. max. ca. 0,4 Nm Ouverture de la serrure secuENTRY par le clavier (code d’utilisateur) Fig.6Fig.5 Activez le clavier en appuyant sur la touche ON (Marche) ou sur la touche CLOSE (I) (Fig.4). Une entrée «Ouvert» (touche ON) ou «Fermé» (touche CLOSE) est générée dans l’historique du cylindre. Les événe- ments «Ouvrir» et «Fermer» peuvent ainsi être distingués dans l’historique. Remarque: Vous trouverez des détails complémentaires àpropos de la fonc- tion historique dans la notice principale, sur notre site web (voir lien sur la page de couverture). Tapez votre code administrateur à6po- sitions ou code d’utilisateur programmé (II) (Fig.4). Remarque: Vous trouverez des détails complémentaires àpropos des codes administrateur et d’utilisateur aux chapitres «Code QR/Code administra- teur» àla page 2 et «I - Utilisateurs» àla page4, ainsi que dans la notice principale, sur notre site web (voir lien sur la page de couverture). Si la combinaison de chires saisie est correcte, l’icône d’état du cylindre

) s’allume et la porte peut être dé- verrouillée (Fig.5) ou verrouillée (Fig.6). Remarque: En fonction de la butée de la porte, le sens de rotation peut être inversé.

!9 I Français secuENTRY easy ENTRY 7601 PINFig.11 Si les piles devaient être entièrement déchargées dans le cylindre de serrure, il serait encore possible de l’ouvrir mé- caniquement avec la clé. La serrure d’ur- gence se trouve sur la face extérieure, sous l’épaulement du bouton. Remarque: Une fois que vous avez exécuté toutes les étapes de montage de cette notice, la serrure d’urgence se situe derrière un couvercle et n’est pas directement visible. Pour ouvrir la serrure, ouvrez la clé de secours au niveau de la charnière puis engagez-la dans la fente pratiquée dans le couvercle de la serrure d’urgence (Fig.11). Tournez la clé à90degrés dans le sens des aiguilles d’une montre. Tournez alors éventuellement le bouton exté- rieur un peu vers la droite et la gauche pour dégager le mécanisme. Après deux rotations complètes au maximum du bouton du cylindre, la serrure est ouverte. Une fois la porte ouverte, tournez ànouveau la clé de secours dans sa position initiale (90degrés dans le sens des aiguilles) et ôtez-la. Pour que le cylindre de serrure revienne dans sa position de fermeture normale, faites faire au bouton extérieur deux tours complets dans deux directions. Ainsi, le mécanisme s’enclenche et la serrure d’urgence est entièrement fermée. Remarque: L’utilisation de la serrure d’urgence provoque l’eritement de l’ébauche du trou de clé, sur le cou- vercle de la serrure d’urgence. Un second couvercle est joint au kit an de pouvoir le remplacer pour des raisons visuelles. Attention: Veuillez noter que la serrure d’urgence n’est conçue que pour des ouvertures d’urgence. Veuillez ne pas l’employer comme une solution alternative durable aux possibilités de fermeture normale.

Ouverture de la serrure secuENTRY avec la serrure d’urgence

OUT SCREWS Low strength. max. ca. 0,4 Nm Montage ENTRYeasy7600CYL Vous trouverez ci-après les instructions de montage du produit ENTRYeasy7600CYL. Veuillez lire ces instructions attentivement avant de procéder au montage. Retirez le cylindre de serrure existant en desserrant la vis de xation dans la porte et en retirant le cylindre àl’aide de la clé insérée (Fig.1). Les boutons intérieur et extérieur sont dévissés et xés avec un goujon leté intégré dans le bouton tournant. Retirez les deux goujons letés des deux bou- tons àl’aide de la clé àsix pans fournie (Fig.2). Attention: Utilisez pour ce faire la face longue de la clé àsix pans. Tournez la vis quatre fois dans le sens inverse des aiguilles d’une montre. Ne retirez pas les vis du bouton. Retirez complètement le bouton de la face extérieure et reculez le bouton de la face intérieure aussi loin que possible (Fig.3). Astuce: Vous identiez le bouton sur la face intérieure au compartiment des piles qu’il comprend. Faites attention au couvercle du compartiment des piles avec le trou de vis (voir graphique). Attention: Le bouton de la face inté- rieure ne doit pas être retiré. N’essayez pas de le retirer par la force, car le retrait du bouton par l’axe détruirait l’électro- nique. Le goujon leté du bouton sert de sécurité anti-arrachement.

Selon l’épaisseur de la porte, des adap- tateurs peuvent être nécessaires. Si la distance entre la vis de xation et la face extérieure de la porte (Fig.4) atteint...

• < 43mm = Pas besoin d’adaptateur (Fig.5)

• 44 - 53mm = Adaptateur1 nécessaire (Fig.6) Poussez l’adaptateur1 sur l’axe de la serrure et vissez-le avec les deux visM2x10 jointes.

• 54 - 59mm = Adaptateurs 1et2 nécessaires (Fig.7) Après avoir xé l’adaptateur1 (voir ci-dessus), poussez aussi l’adaptateur2 sur l’axe de la serrure. Vissez-le avec la vis 2,9x13jointe. Poussez le cylindre depuis la face intérieure de la porte dans la serrure en- castrée de la porte. Poussez le couvercle de la serrure d’urgence vers l’extérieur sur l’arbre de la serrure (Fig.8). Remarque: Avant le montage du couvercle, on doit retirer les lms de protection des coussinets adhésifs sur la face arrière du couvercle an que les trois coussinets adhésifs xent le cou- vercle en toute sécurité au niveau de la découpe/porte. Remarque: L’utilisation de la serrure d’urgence provoque l’eritement de l’ébauche du trou de clé, sur le cou- vercle de la serrure d’urgence. Un second couvercle est joint au kit an de pouvoir le remplacer pour des raisons visuelles. Fig.4Fig.5Fig.6Fig.7

Distance en mm Vis de xation Face intérieure porte Face extérieure porte Adaptateur1 Sans adaptateur Adaptateur2

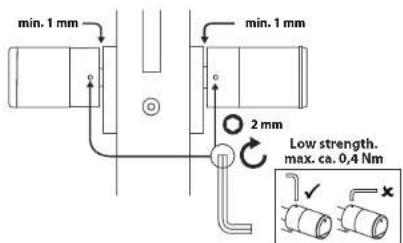

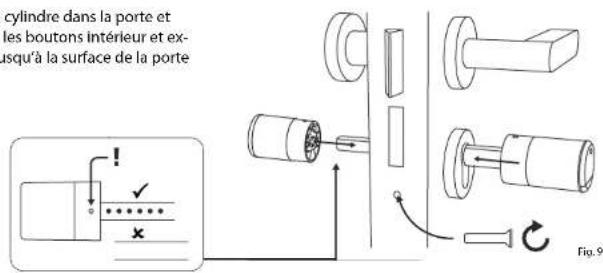

OUT SCREWS Low strength. max. ca. 0,4 Nm Vissez le cylindre dans la porte et poussez les boutons intérieur et ex- térieur jusqu’à la surface de la porte (Fig.9). Revissez les goujons letés dans les deux boutons (Fig.10). ATTENTION: Assurez-vous que le bouton reste àune distance d’au moins un millimètre de la porte. Attention: Utilisez pour ce faire la face longue de la clé àsix pans. Tournez la vis sans trop de force (couple max. env. 0,4Nm) dans le sens des aiguilles d’une montre. Si vous ne l’avez pas encore fait, retirez la bande de protection des batteries du compartiment des piles sur le bouton intérieur (Fig.11). min. 1mm 2mm min. 1mm

Montage ENTRY7711KeypadPIN Montage ENTRY7711KeypadPIN – Test de fonctionnement avant le montage Vous trouverez ci-après les instructions de montage de l’ENTRY7711KeypadPIN. Vous avez le choix entre deux options pour l’installation. Vous pouvez boulonner le support mural de l’ENTRY7711KeypadPIN ou le coller directement au mur. Veuillez lire ces instructions attentivement avant de procéder au montage.

ATTENTION: Techniquement, la distance entre le cylindre et le clavier peut être de quatre mètres au maximum. Toutefois, cette distance maximale peut varier en fonction des circonstances extérieures. Pour vous assurer que le clavier fonc- tionne correctement dans la position souhaitée, vous devez le tester avant d’entamer le montage. Maintenez le clavier àl’emplacement de montage souhaité (Fig.1). Saisissez votre code administrateur ou code d’utilisateur et contrôlez si le cylindre est activé (Fig.2). Remarque: Le code administrateur, si vous ne l’avez pas déjà modié, se trouve sur l’autocollant du code QR joint au cylindresecuENTRY (Fig.3). Apprenez comment créer un code d’utilisateur au chapitre «I - Utilisa- teurs» àla page 4. Si le cylindre peut être activé, la puissance du signal est susante et vous pouvez monter le clavier àl’em- placement souhaité. Sinon, réessayez avec une distance plus courte entre le cylindre et le clavier. Fig.3: Autocollant du code QR pour cylindre secuENTRY. Code administrateur attribué en usine max. 4m Fig.1Fig.2 Montage ENTRY7711KeypadPIN – Vissé

Percez trois trous selon les dimensions indiquées sur l’illustration. Utilisez un foret de diamètre 6mm (Fig.1). Insérez les chevilles fournies dans les trous et vissez-y les vis également incluses (Fig.2). Retirez la vis de la face inférieure du clavier àl’aide du tournevis Tx8 fourni et retirez le compartiment des piles vers le bas (Fig.3). Placez le clavier sur les têtes de vis comme représenté dans l’illustration (Fig.4). Replacez le compartiment des piles dans le boîtier et vissez-le fermement (Fig.5). 61mm 40mm Ø 6mmFig.1Fig.2Fig.3Fig.4Fig.512 I Français secuENTRY easy ENTRY 7601 PIN Montage ENTRY7711KeypadPIN – Collé

Nettoyez la surface sur laquelle vous souhaitez xer le clavier (Fig.6). Collez les coussinets adhésifs joints aux positions représentées sur le plan et retirez les pellicules de support (Fig.7). Collez le clavier àla position souhaitée sur le mur (Fig.8). Appuyez fermement le clavier contre le mur pendant environ une minute (Fig.9). Attention: N’exercez la pression que sur les bords extérieurs du boîtier. Pour éviter d’en- dommager l’électronique, n’exercez pas de pression sur la surface du clavier. Fig.6Fig.7Fig.8Fig.9

1min Achage du niveau de charge et remplacement des piles Chaque fois qu’un cylindre secuENTRY est activé par l’application BURGsmart, l’état respectif de la batterie s’ache àvotre intention (Fig.1). Lorsque la capacité des piles dans le cylindre commence àfaiblir, changez-les dès que possible. Remarque: Les piles se trouvent dans le bouton du cylindre sur la face inté- rieure de la porte. Si vous ignorez l’état de la batterie et si celle-ci est entière- ment déchargée, vous ne pourrez plus ouvrir le cylindre que de l’extérieur par la serrure d’urgence. Vous trouvez des remarques au chapitre «Ouvrir la serrure secuENTRY avec la serrure d’urgence» en page9. Les instructions pour le remplacement des piles sont indiquées ci-dessous: Avec le tournevisTX8 fourni, retirez la vis sur la face intérieure de la porte àl’extrémité avant du bouton et ouvrez le couvercle. On peut faire tourner la vis seulement jusqu’à l’ouverture du couvercle, elle ne tombe pas. (Fig.2). Retirez les anciennes piles et élimi- nez-les dans les règles de l’art. Astuce: Reportez-vous àla page15 de cette notice pour des instructions sur l’élimination dans les règles de l’art. Insérez deux nouvelles piles. Veillez àrespecter la polarité correcte selon le plan (Fig.3). Replacez le couvercle avant et vissez-le fermement (Fig.4). Fig.1

ENTRY 7601 PIN Clavier ENTRY7711 Keypad PIN Le système surveille la tension de bat- terie du clavier et du cylindre. Dès que la tension de batterie atteint une valeur critique, l’utilisateur en est informé. Si l’icône d’état de la batterie sur le clavier s’allume (Fig.5), les piles doivent être remplacées dès que possible. Astuce: Nous recommandons de toujours remplacer les piles du cylindre et du clavier en même temps. Cepen- dant, vous pouvez également contrôler l’état de la batterie du cylindre séparé- ment àtout moment. L’état actuel de la batterie s’ache sur l’écran principal de l’application BURGsmart (Fig.6). Les instructions pour le remplacement des piles sont indiquées ci-dessous: Retirez la vis de la face inférieure du clavier àl’aide du tournevisTx8 fourni (Fig.7) et retirez le compartiment des piles vers le bas (Fig.8). Retirez les anciennes piles et élimi- nez-les dans les règles de l’art. Astuce: Reportez-vous àla page15 de cette notice pour des instructions sur l’élimination dans les règles de l’art. Insérez deux nouvelles piles. Faites attention àla polarité correcte selon le dessin àdroite (Fig.9). Replacez le compartiment des piles dans le boîtier et vissez-le fermement (Fig.10).

Fig.8Fig.7 Fig.10Fig.9 Fig.6 Fig.5 Fig.1 Fig.2 Fig.3 Fig.4 Qu’il s’agisse d’une porte d’entrée, de plusieurs portes ou d’un système de fermeture complet: avec le système modulaire secuENTRY, vous pouvez facilement assembler votre système individuel. Votre cylindreENTRY7600CYL peut être complété par les composants suivants: KeypadsecuENTRY
