Caractéristiques techniques	Puissance : 2000 W, Type : Cheminée électrique, Dimensions : 90 x 30 x 70 cm, Poids : 25 kg
Utilisation	Fonctionnement : Simule un feu de cheminée avec effets de flammes, Télécommande incluse pour un contrôle facile, Modes de chauffage réglables
Maintenance et réparation	Nettoyage : Essuyer avec un chiffon doux, Pas de pièces amovibles nécessitant un entretien régulier
Sécurité	Système de sécurité : Arrêt automatique en cas de surchauffe, Conformité aux normes de sécurité CE
Informations générales	Idéal pour : Améliorer l'ambiance d'une pièce, Facile à installer sans conduit, Design moderne et élégant

FOIRE AUX QUESTIONS - Saint Helens Klarstein

Comment allumer la cheminée Klarstein Saint Helens ?

Pour allumer la cheminée, branchez l'appareil, puis appuyez sur le bouton d'alimentation. Utilisez la télécommande ou le panneau de contrôle pour sélectionner la fonction souhaitée.

La cheminée Klarstein Saint Helens émet-elle une odeur au premier démarrage ?

Oui, il est normal que la cheminée dégage une légère odeur lors du premier démarrage, cela est dû à la chaleur des composants neufs. Laissez fonctionner l'appareil dans une pièce bien ventilée pendant une heure pour dissiper l'odeur.

Comment régler la température de la cheminée ?

Vous pouvez régler la température en utilisant la télécommande ou le panneau de contrôle. Appuyez sur le bouton de température et sélectionnez le niveau souhaité entre 15°C et 30°C.

La cheminée Klarstein Saint Helens consomme-t-elle beaucoup d'énergie ?

La consommation d'énergie dépend de l'utilisation. En mode chauffage, la cheminée consomme environ 2000 W. Pour des périodes prolongées, envisagez d'utiliser le mode économique.

Comment nettoyer la cheminée Klarstein Saint Helens ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et humide pour essuyer la surface extérieure et un aspirateur pour la grille de ventilation. Ne jamais utiliser de produits abrasifs.

Que faire si la cheminée ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à celle de la pièce.

Puis-je utiliser la cheminée Klarstein Saint Helens sans chauffage ?

Oui, vous pouvez utiliser la cheminée en mode décoratif sans chauffage. Il suffit de désactiver la fonction de chauffage depuis la télécommande ou le panneau de contrôle.

Où placer la cheminée Klarstein Saint Helens ?

Placez la cheminée sur une surface plane, à au moins 1 mètre de toute source inflammable. Évitez de bloquer les grilles de ventilation.

La cheminée peut-elle être utilisée dans une salle de bain ?

Non, il n'est pas recommandé d'utiliser la cheminée dans une salle de bain ou dans des zones humides, car cela pourrait causer un court-circuit.

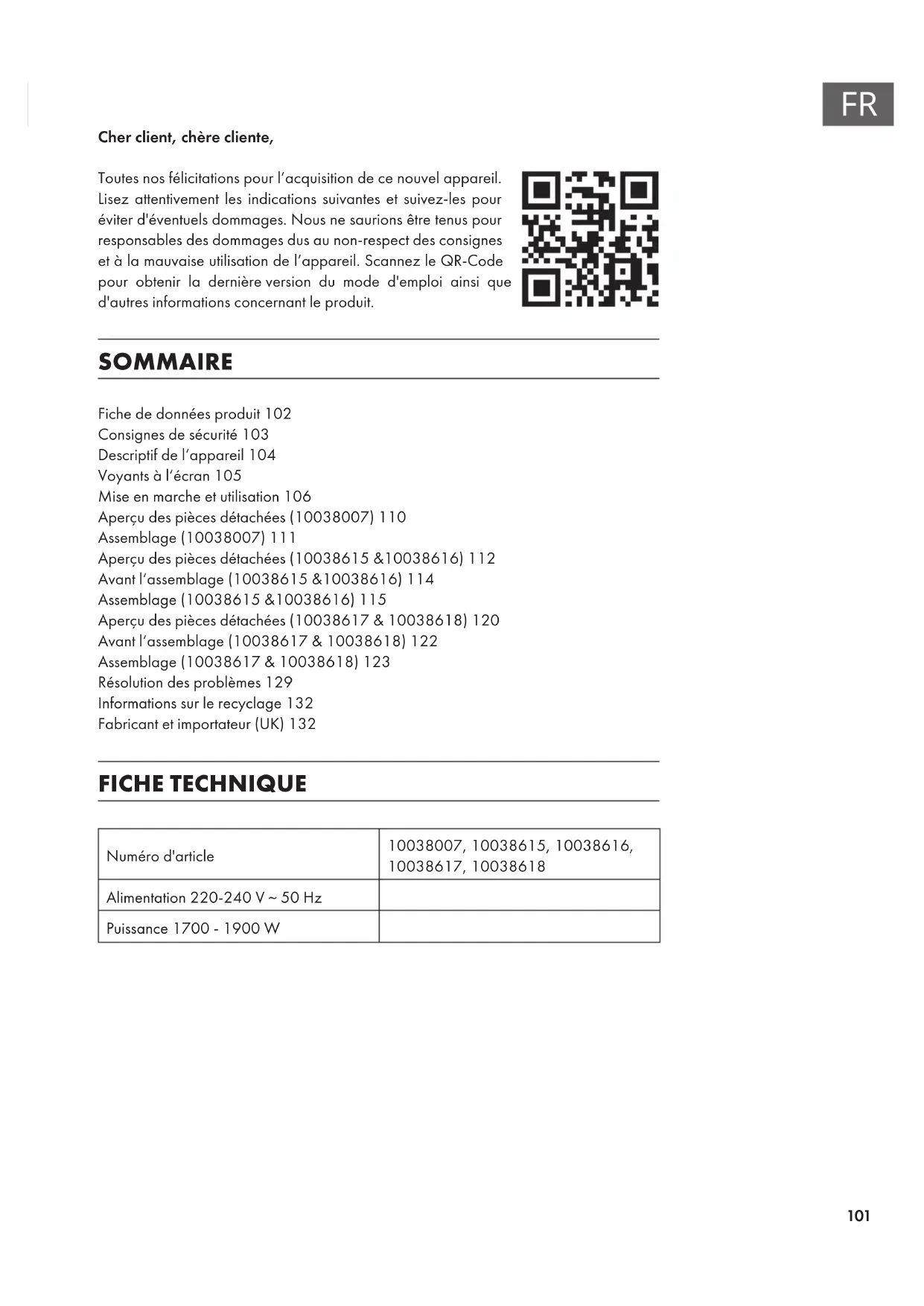

MODE D'EMPLOI Saint Helens Klarstein

Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit. SOMMAIRE Fiche de données produit102 Consignes de sécurité103 Descriptif de l‘appareil104 Voyants à l‘écran105 Mise en marche et utilisation106 Aperçu des pièces détachées (10038007)110 Assemblage (10038007)111 Aperçu des pièces détachées (10038615 &10038616)112 Avant l‘assemblage (10038615 &10038616)114 Assemblage (10038615 &10038616)115 Aperçu des pièces détachées (10038617 & 10038618)120 Avant l‘assemblage (10038617 & 10038618)122 Assemblage (10038617 & 10038618)123 Résolution des problèmes129 Informations sur le recyclage132 Fabricant et importateur (UK)132 FICHE TECHNIQUE Numéro d'article 10038007, 10038615, 10038616, 10038617, 10038618 Alimentation 220-240 V ~ 50 Hz Puissance 1700 - 1900 W102

Référence(s) du modèle 10038007, 10038615, 10038616, 10038617, 10038618 Donnée Symbole Valeur Unité Donnée Unité Puissance thermique Uniquement pour les radiateurs électriques à accumulation : type de contrôle de l'apport de chaleur Puissance thermique nominale P nom 1,902 kW Contrôle manuel de l'apport de chaleur avec un thermostat intégré n.c. Puissance thermique minimale (valeur indicative)

min 1,778 kW Contrôle manuel de l'apport de chaleur avec retour de la température ambiante et/ou extérieure n.c. Puissance thermique continue maximale

max,c 1,902 kW Régulation électronique de l'apport de chaleur avec retour de la température ambiante et/ou extérieure n.c. Consommation d'énergie auxiliaire Dissipation thermique avec assistance par ventilateur n.c. À puissance thermique nominale

max n.c. kW Type de puissance thermique / régulation de la température ambiante À puissance thermique minimale

min n.c. kW Puissance calorique à une vitesse, pas de contrôle de la température ambiante non En veille el

0,37 W Deux vitesses ou plus réglables manuellement, pas de contrôle de la température ambiante non Contrôle de la température ambiante par thermostat mécanique non Contrôle électronique de la température ambiante non Contrôle électronique de la température ambiante et réglage de l'heure de la journée non Contrôle électronique de la température ambiante et réglage des jours de la semaine oui Autres options de réglage Régulation de la température ambiante avec détection de présence non Régulation de la température ambiante avec détection de fenêtre ouverte oui Avec option télécommande non Avec contrôle adaptatif du démarrage du chauffage non Avec limite de durée de fonctionnement non Avec capteur à boule noire non Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne103

• Avant utilisation, véri ez la tension sur l'étiquette de l'appareil et connectez l'appareil uniquement à des prises qui correspondent à sa tension.

• Si le cordon d'alimentation est endommagé, faites-le remplacer par un spécialiste quali é.

• Ne placez pas la cheminée directement sous la prise.

• Gardez une distance d'un mètre avec des matériaux in ammables tels que des meubles, des rideaux ou similaires.

• Utilisez l'appareil hors de portée des enfants. Les enfants ne sont autorisés à utiliser l'appareil que sous surveillance.

• L'appareil n'est pas destiné à un usage commercial, mais uniquement à un usage domestique et à des environnements similaires.

• N'utilisez pas l'appareil en cas de dysfonctionnement ou endommagement de quelque façon que ce soit.

• Les réparations ne peuvent être effectuées que par des spécialistes quali és.

• Les réparations effectuées de manière incorrecte ou de manière indépendante représentent un risque de blessure.

• Ne faites pas passer le cordon d'alimentation sous une moquette ou un tapis.

• Assurez-vous que le cordon d'alimentation ne passe pas sur des bords tranchants ou des surfaces chaudes.

• Ne couvrez pas la cheminée pour éviter la surchauffe.

• N'utilisez pas l'appareil avec une minuterie externe, une prise télécommandée ou tout autre dispositif permettant d'allumer et d'éteindre automatiquement la cheminée.

• Ne plongez pas l'appareil dans l'eau ou dans d'autres liquides.

• N'utilisez pas l'appareil à proximité d'une baignoire, d'une douche ou d'une piscine.

• N'utilisez pas l'appareil à l'extérieur.

• N'utilisez pas l'appareil avec les mains mouillées.

• N'utilisez pas l'appareil sur ou à proximité de surfaces chaudes.

• N'utilisez pas l'appareil si le câble est endommagé.

• Avant le nettoyage, débranchez la che de la prise et laissez l'appareil refroidir complètement.

• N'utilisez pas de produits abrasifs pour le nettoyage.

• N'utilisez que des accessoires expressément approuvés par le fabricant.

• Les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés.

• Veillez à ce que les enfants ne jouent pas avec l'appareil. ATTENTION Risque de brûlure ! Certaines parties de l'appareil peuvent être très chaudes. Faites attention à ne pas vous brûler vous-même ni vos enfants.104

Vue de face Remarque :

• L'appareil peut s'utiliser aussi bien avec la télécommande fournie avec l'appareil qu'avec le panneau de commande situé en haut à droite de l'appareil.

• L'appareil dispose d'un interrupteur pour régler l'alimentation électrique. L'interrupteur d'alimentation doit être en position « On » (allumé) pour que l'appareil puisse être utilisé.

• Lorsque vous allumez l'appareil pour la première fois, l'heure doit être réglée immédiatement. Dans le cas contraire, l'heure s'afchera uniquement sous la forme « 00:00 » et la minuterie hebdomadaire ne sera pas disponible. Écran Panneau de commande105

Interrupteur principal Afchage de la minuterie Température Heure de début de la minuterie Jour de semaine Heure de n de la minuterie Mode auto Rétro-éclairage Crépitement du bois Heure Mode minuterie Indicateur de chauffage F°/ C° Indicateur de amme106

Remarque : Lorsque vous allumez la cheminée, l'heure s'allume. Après 60 secondes, la cheminée s'éteint automatiquement. Vous pouvez la rallumer en appuyant sur n'importe quelle touche. Le rétroéclairage et la fonction « crépitement du bois » ne sont pas disponibles sur ce modèle.

MISE EN MARCHE ET UTILISATION

Fonctionnement manuel Appuyez sur cette touche pour allumer/éteindre l'appareil ou maintenez-la pendant 10 secondes pour activer/désactiver le contrôle parental. Une fois le contrôle parental activé, la fonction de chauffage est désactivée mais la amme reste allumée. Appuyez plusieurs fois sur cette touche pour sélectionner L1, L2, L3, L4 ou OFF (4 niveaux de luminosité peuvent être sélectionnés). Appuyez plusieurs fois sur cette touche pour régler les fonctions suivantes : Température ambiante entre 17 °C et 27 °C (62 °F - 82 °F) > chauffage EN MARCHE en continu > chauffage à l'ARRÊT. Une fois le réglage effectué, la température choisie clignote 5 fois à l'écran et est ensuite enregistrée. Maintenez les deux touches pendant 5 secondes pour basculer entre les degrés Fahrenheit et Celsius. Appuyez plusieurs fois sur cette touche pour régler la durée de fonctionnement de l'appareil. Vous pouvez dénir la durée de fonctionnement sur 1 > 2 > 3 > 4 > 5 > 6 > 7 > 8 > 9 > OFF >1 (...). Il n'est pas possible d'utiliser manuellement la minuterie hebdomadaire. Si la minuterie hebdomadaire a été activée, la minuterie normale n'est pas disponible. Minuterie Fonction de chauffage Flamme Marche/arrêt107

Utilisation de la télécommande Avant d'utiliser la télécommande, assurez-vous que la che d'alimentation de l'appareil est branchée et que l'interrupteur d'alimentation est en position « ON ». Remarque : Lorsque vous utilisez la télécommande, dirigez-la vers l'écran de l'appareil avant d'appuyer sur une touche. Un bip retentit. Il peut y avoir un léger retard dans la transmission du signal de l'émetteur au récepteur. Pendant l'utilisation, n'appuyez pas plus d'une fois sur une touche en l'espace de 2 secondes. Fonction Description Allumer / éteindre Appuyez sur cette touche pour allumer/éteindre l'appareil. Appuyez une fois sur cette touche pour allumer l'appareil et l'effet de amme. Appuyez à nouveau sur cette touche pour éteindre l'appareil et les effets de amme et mettre l'appareil en mode veille. Maintenez la touche pendant 10 secondes pour activer ou désactiver le verrouillage parental. Une fois le verrouillage parental activé, le chauffage s'éteint mais l'effet de amme reste allumé. Flamme Quatre niveaux de luminosité peuvent être sélectionnés (L1-L4). Minuterie Appuyez sur la touche du minuteur pour sélectionner l'un des réglages suivants : 1 > 2 > 3 > 4 > 5 > 6 > 7 > 8 > 9 > OFF > 1 Fonction chauffage Appuyez plusieurs fois sur cette touche pour régler les fonctions suivantes : Température ambiante entre 17 °C et 27 °C (62 °F - 82 °F) > chauffage en MARCHE en continu > chauffage à l'ARRÊT. Maintenez la touche pendant 10 secondes pour activer ou désactiver le verrouillage parental. Une fois le verrouillage parental activé, le chauffage s'éteint mais l'effet de amme reste allumé. Maintenez la touche pendant 5 secondes pour basculer entre les degrés Fahrenheit et Celsius.108

Fonction Description Paramétrage Lorsque l'appareil est allumé ou en mode veille, maintenez l'icône de réglage de la télécommande pendant 3 secondes ou appuyez sur la touche de minuterie du panneau de commande pendant 3 secondes en mode veille. L'afchage [00:00] clignote. Réglez d'abord l'heure exacte. Appuyez sur la touche [+] de la télécommande pour régler l'heure et sur la touche [-] pour les minutes. Minuteur hebdomadaire Après avoir réglé l'heure, appuyez à nouveau sur l'icône de réglage pour activer la minuterie hebdomadaire, puis appuyez sur l'icône de calendrier pour sélectionner du dimanche au samedi. La date sélectionnée s'allume. Appuyez ensuite sur l'icône de réglage pour régler successivement l'heure d'arrêt et l'heure de mise en marche, puis appuyez directement sur la touche OK pour terminer les réglages de la minuterie hebdomadaire. Remarque : L'heure actuelle doit être réglée après la première mise en marche ou arrêt, sinon l'horloge restera à l'état « 00:00 » et vous ne pourrez pas utiliser la fonction de minuterie. L'horloge s'allume automatiquement lorsque l'alimentation électrique est activée. L'horloge met automatiquement l'écran en mode veille au bout de 60 secondes. Appuyez sur n'importe quelle touche de fonction pour afcher à nouveau l'horloge. Si vous n'êtes pas dans les paramètres, appuyez directement sur l'icône du calendrier pour sélectionner le réglage de la minuterie hebdomadaire.109

Remarques importantes sur le remplacement des piles

• Ne mélangez pas des piles usagées et neuves.

• N'utilisez que des piles AAA standard. Veillez à ce que les enfants n'avalent pas les piles.

• Les piles non rechargeables ne doivent pas être rechargées.

• Insérez les piles en respectant la polarité (voir illustration).

• Retirez immédiatement les piles usagées de la télécommande.

• Achetez toujours la taille et le type de piles qui conviennent le mieux à l'utilisation prévue.

• Remplacez en même temps toutes les piles d'un même jeu.

• Nettoyez les contacts de la pile et ceux de l'appareil avant d'insérer la pile.

• Éliminez immédiatement les piles usagées, comme indiqué dans le chapitre « Recyclage ».110

APERÇU DES PIÈCES DÉTACHÉES (10038007) Liste des pièces N° Description Qté 9 Boîte de gauche 1 10 Boîte de droite 1 11 Cheminée électrique 1 Petites pièces N° Description Qté

Liste des pièces N° Description Qté 1 Plaque supérieure 1 2 Plaque inférieure 1 3 Plaque latérale gauche 1 4 Plaque avant 1 5 Plaque avant gauche 1 6 Plaque avant droite 1 7 Panneau gauche 1 8 Panneau droit 1 9 Boîte de gauche 1 10 Boîte de droite 1 11 Cheminée électrique 1 12 Plaque latérale droite 1 Petites pièces N° Description Qté

Boulons métalliques 17+1

Came métallique 17+1

1 Placez la cheminée électrique dans le manteau. 2 Fixez la cheminée électrique avec 6 vis ST4x10.120

Liste des pièces N° Description Qté 1 Plaque supérieure 1 2 Plaque inférieure 1 3 Plaque latérale gauche 1 4 Plaque latérale droite 1 5 Plaque de fond 2 6 Plaque supérieure 1 7 Plaque gauche 1 8 Plaque droite 1 9 Boîte de gauche 1 10 Boîte de droite 1 11 Cheminée électrique Petites pièces N° Description Qté

Boulons métalliques 32+1

Came métallique 32+1

Vis letée ST4x10 16+1122

1 Placez la cheminée électrique dans le manteau. 2 Fixez la cheminée électrique avec 6 vis ST4x10.129

Problème Cause possible Solution L'écran afche « EE ». Court-circuit. Contactez le service clientèle pour faire remplacer le capteur de thermostat L'écran afche « 88 ». Aucun air chaud n'est expulsé et le ventilateur ne fonctionne pas. Placez l'interrupteur d'alimentation sur la position « off » et attendez au moins 10 minutes. Puis remettez l'interrupteur d’alimentation en position « on ». L'écran afche « OP ». L'avertissement de fenêtre ouverte s'active (si la température ambiante chute de 4 °C/8°F ou plus dans les 10 minutes et que la température ne remonte pas dans les 42 minutes) et l'appareil s'éteint automatiquement. Examinez l'appareil et assurez-vous que les entrées et les sorties d'air ne sont pas bloquées, car cela pourrait entraîner une surchauffe de l'appareil. Débranchez la che de la prise pendant 30 minutes pour laisser l'appareil refroidir. Rebranchez ensuite la che secteur dans la prise et allumez l'appareil. Si le problème persiste, contactez le service clientèle. Pas d'électricité, les bûches ne chauffent pas. La che n'est pas branchée. Assurez-vous que la che d'alimentation est bien branchée dans une prise 220 – 240 V. Appuyez plusieurs fois sur la touche marche/arrêt et assurez- vous que l'interrupteur d'alimentation est en position « on ».130

Problème Cause possible Solution Aucun air chaud n'est expulsé. Cycle de refroidissement Le fonctionnement normal se poursuit pendant quelques minutes avant l'extinction. La durée dépend de la température actuelle. Pendant ce temps, de l'air froid est expulsé. Le réglage du thermostat empêche l'activation de la fonction de chauffage. Ajustez le réglage de la température pour que le thermostat soit réglé plus haut que la température ambiante actuelle. Les bûches sont incandescentes mais il n'y a pas d'effet de amme. L'effet de amme est désactivé. Appuyez plusieurs fois sur la touche de amme. L'effet de amme fonctionne mais la fonction de chauffage ne fonctionne pas, le lit de braises s'allume lorsque l'on appuie sur la touche de chauffage. La fonction de chauffage est désactivée Lorsque l'appareil est allumé, maintenez la touche Marche/arrêt pendant 10 secondes. Une fois la fonction de chauffage réactivée, le lit de braises s'allume plusieurs fois. La fonction de chauffage ne fonctionne pas. L'interrupteur de sécurité a été activé. Coupez l'interrupteur d'alimentation, attendez 15 minutes et remettez-le en marche. Contrôlez le fusible. Si celui-ci est hors service, remplacez-le.131

Problème Cause possible Solution La télécommande ne fonctionne pas lorsque l'on appuie sur les touches. Pas de piles. Remplacez les piles. Mauvaise transmission du signal. Veillez à ce que la distance entre l'émetteur et le récepteur ne soit pas trop grande. Appuyez sur les touches de la télécommande d'un mouvement régulier et en exerçant une pression douce. Des pressions répétées et rapides sur les touches peuvent entraîner un dysfonctionnement de l'émetteur. Distance trop grande. Utilisez la télécommande à moins de 6 mètres de l'avant de l'appareil ; dirigez la télécommande vers le panneau de commande.132

Si l'élimination des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être mis au rebut avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électroniques. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers. Ce produit contient des batteries. S'il existe une réglementation légale pour l'élimination des batteries dans votre pays, ne les jetez pas avec les ordures ménagères Renseignez-vous sur les réglementations locales concernant la mise au rebut des batteries. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. FABRICANT ET IMPORTATEUR (UK) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande-Bretagne : Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom133
