Type de produit	Compteur électrique à grand afficheur numérique
Marque et modèle	Wachendorff LD2A05P0
Dimensions (L x H x P)	406,4 mm x 101,6 mm x 57,2 mm
Poids	2,04 kg
Alimentation	AC 50–250 VAC 50/60 Hz, 18 VA ou DC 21,6–250 VDC, 11 W
Type de protection	IP65
Boîtier	Aluminium peint en noir
Affichage	5 chiffres, LED rouge, hauteur 57 mm
Plages d'entrée tension	200 mV, 2 V, 20 V, 200 V, 10 V
Plages d'entrée courant	200 µA, 2 mA, 20 mA, 200 mA
Précision	0,1 % de la plage à 23 °C > 85 % HR
Sorties relais	2 relais forme C, 5 A à 120/240 VAC ou 28 VDC
Interface série	RS232 et RS485, 300 à 38400 bauds
Entrée utilisateur	Reset / entrée programmable, logique NPN ou PNP
Alimentation capteur	24 VDC / 100 mA
Température de fonctionnement	0 à +50 °C
Température de stockage	-40 à +70 °C
Humidité relative	Max. 85 % HR, sans condensation
Compatibilité électromagnétique	IEC 61010-1, EN 61010-1
Entretien et nettoyage	Nettoyage avec un chiffon doux et un peu d'eau savonneuse ; éviter détergents agressifs et solvants
Consignes de sécurité	Réservé à un personnel qualifié ; ne pas utiliser comme seul moyen de prévention de dangers ; couper l'alimentation avant ouverture
Pièces détachées et réparabilité	L'appareil ne nécessite aucune maintenance ; aucune pièce détachée disponible ; en fin de vie, recycler conformément à la réglementation DEEE
Informations générales	Notice gratuite disponible ; programmation par touches façade ou logiciel Cyrilson 2 ; affichage de valeurs max/min et limites

FOIRE AUX QUESTIONS - LD2A05P0 Wachendorff

Quelle est la tension d'alimentation de l'appareil ?

L'alimentation peut être en AC de 50 à 250 VAC (50/60 Hz) ou en DC de 21,6 à 250 VDC. La consommation est de 18 VA en AC et 11 W en DC.

Comment brancher le signal de mesure ?

Le signal de mesure (tension ou courant) se branche sur la boîte à bornes TBC. Utilisez le cavalier de plage pour sélectionner la plage de mesure avant le branchement. Respectez les bornes : 1 (Volt Input), 2 (Input Common), 3 (Current Input). La masse du signal n'est pas séparée galvaniquement de l'entrée utilisateur.

Comment accéder au menu de programmation ?

Appuyez sur la touche PAR et maintenez-la enfoncée. L'écran affiche _per. Utilisez SEL pour sélectionner la section de programmation souhaitée, puis PAR pour entrer dans les sous-menus.

Puis-je réinitialiser l'afficheur aux réglages d'usine ?

Oui, vous pouvez charger les réglages par défaut en appuyant simultanément sur les touches RST et SEL lors de la mise sous tension. L'écran affiche alors rE5Et. Vous pouvez aussi entrer le code 66 dans le menu de programmation.

Comment configurer l'interface série (RS232/RS485) ?

Dans la section de programmation 5 (5-SER), réglez le taux de baud (bFLd : 300 à 38400), la longueur de mot (dR : 7 ou 8 bits), la parité (PAr : none, odd, even) et l'adresse (Addr : 0 à 99). Pour RS232, utilisez l'adresse 0.

Comment protéger la programmation par mot de passe ?

Dans la section de programmation 3, réglez CodE sur une valeur entre 1 et 999. Ensuite, si l'entrée utilisateur est configurée sur P-Loc, l'accès à la programmation sera verrouillé. Pour déverrouiller, saisissez le code. Le code universel '222' permet toujours l'accès.

Que faire si l'affichage affiche une valeur erratique ?

Vérifiez d'abord le câblage et les blindages. Dans le menu de programmation, vous pouvez ajuster le filtre (Filt) et la bande filtre (bRd) pour stabiliser l'affichage. Assurez-vous que la plage de mesure et le cavalier correspondent.

Comment utiliser l'entrée utilisateur (reset) ?

L'entrée utilisateur se connecte aux bornes 5 (USER) et 6 (USER COM) de la boîte à bornes TBC ou selon le modèle. Dans le menu, configurez la fonction souhaitée (Fonction entrée utilisateur) : remise à zéro, gel d'affichage, commutation d'écran, etc. Réglez aussi le niveau d'activation (LO ou HI).

Comment nettoyer l'écran du compteur ?

Utilisez un chiffon doux légèrement humidifié avec de l'eau savonneuse ou un détergent domestique doux. Évitez les solvants et les produits abrasifs qui pourraient endommager l'écran.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion d'alimentation sur les bornes 1 et 2 de TBA. Assurez-vous que la tension correspond aux spécifications (AC 50-250 VAC ou DC 21,6-250 VDC). Vérifiez le fusible externe recommandé. Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI LD2A05P0 Wachendorff

Compteur de tension et de courant wachendorff

Les apparéels électriques et électroniques usages (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de recupération et de recyclage des apparéls.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résident au sein de l'Union europeenne ne peuvent désormais ramener notamment leurs apparèts électriques etlectronique usages dans les centres de collecte prévus à cet effet.

En France, cette déstailant reprendra également gratuitement avec ancien produit si vous envisagiez d'acheter un produit neui similaire.

Si voive appellé électronique ou Electronique usage compte des ples ou des accumulateurs, veillez les reiterer de l'appellé et les déposer dans un centre de collectifs.

Note de i'éditeur

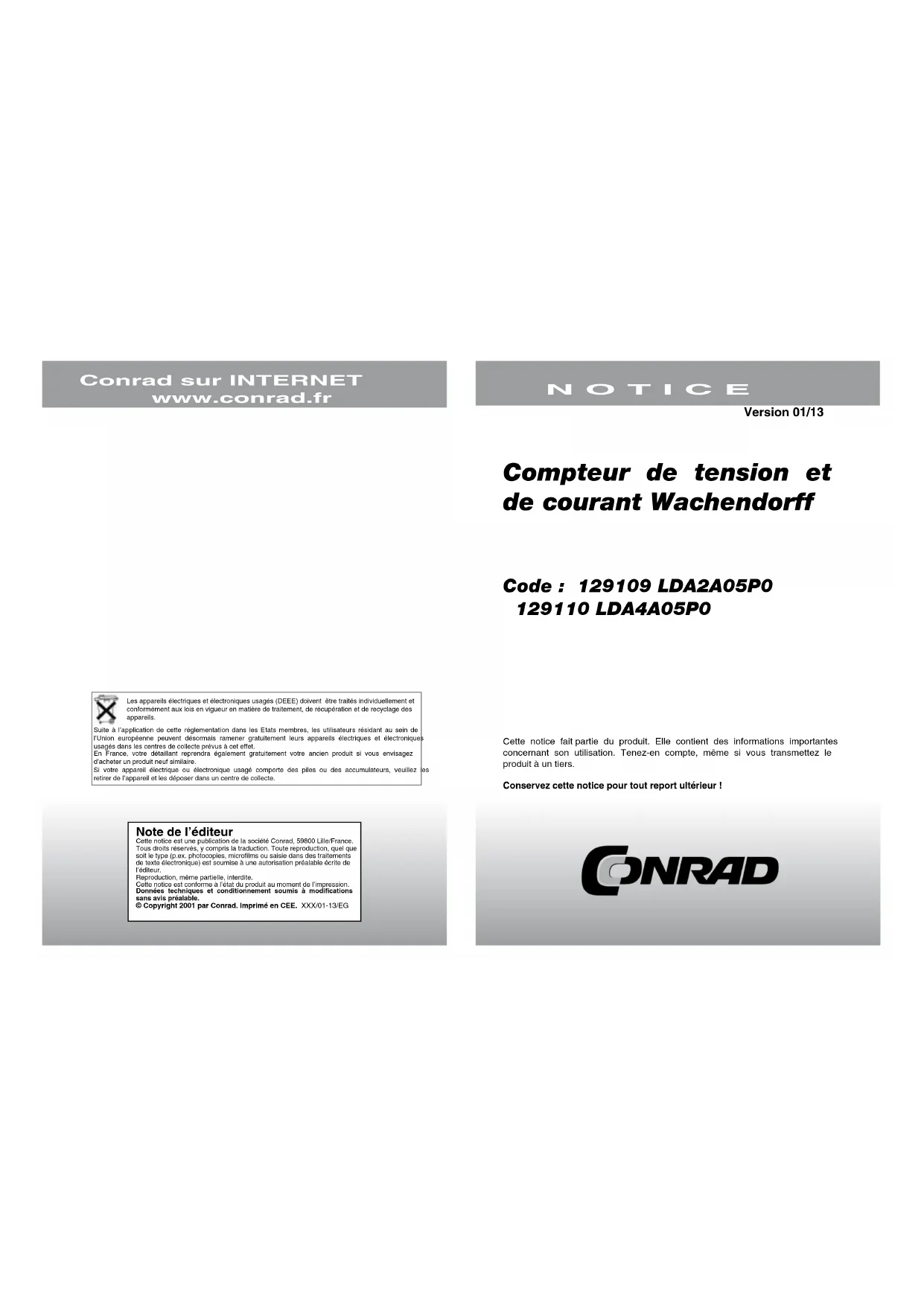

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toutre reproduction, quels que le type (p. e. x. photocopics, microfilms ou saiss dans des tractements de l'electrochique) est issuable à une autorisation praziale etrite de l'é.

Reproduction, même partie, interdite.

Cette notice est conforme à folat du produit au moment de l'impresseur, et le rapport et conditionnement couilis à modifications sans éviable prétable.

Copyright 2001 par Conrad. Imprimé en CEE. XXX/01-13/EG

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur!

11. Rérénces

code art. Réf. lournisseur Type
129109 LD	2A05P0 Hauteur des chiffres de 57 mm, 5 chiffres, entree de mesure analogue, sortie relais, RS232/485
129110 LD	4A05P0 Hauteur des chiffres de 101 mm, 5 chiffres, entree de mesure analogue, sortie relais, RS232/485

Nous vous remercions pour votre achat d'un produit de notre marque et nous vous felicitons pour cette decide.

Les apparèts de la série des grands afficheurs LDA peuvent être programmes à l'avance pour de nombreuses applications.

Afin d'utiliser parfaitement l'intégrabilité des fonctionnalités de l'appareil, nous vous recommendons de bien pouvoir observer ici:

Toute personne chargee de la mise en service ou de la commande de l'appareil doit avoir préalablement lu et compris le mode d'emploi, plus particulièrement les consignes de sécurité!

2.1 Consignes generales

Afin de garantir un fonctionnement sur de l'apparell, celui-ci doit etre utilise conformement aux indications du present mode d'emploi. Lors de son utilisation veuillez etaglement respecter les dispositions legales ainsi que les regles de sécurité requises pour chaque application. Cela vaut eteglement lors de l'utilisation d'accessoires.

2.2 Utilisation conforme

Les apparilés de la série des grands afficheurs LDA seront à l'affichage et à la surveillance de grandeurs de processus. Toutte autre utilisation que celle indiquée ici sera considérée comme non-conforme.

Un apparéel de la série des grands afficheurs LDA ne doit pas être utilisé comme seul moyen pour la prévention d'états dangereux de machines et de systèmes. Les machines et les systèmes doivent être construits de sorte qu'il ne/MMT pas le personnel d'exploitation dans une situation dangereuse en cas d'état de panne (par ex. par un interrupteur de fin de course indépendant, un verrouillage mécanique, etc.).

2.3 Personnel qualfle

Les apparêts de la série des grands afficheurs LDA ne doivent être utilisés que par un personnel qualifié et conformément aux données techniques.

Un personnel qualifié regroupé toutes les personnes familiariées avec l'installation, le montage, la mise en service et le fonctionnement de cet apparéil et disposant d'une qualification pour l'une de ses activités.

2.4 Autres dangers

Les apparêts de la série des grands afficheurs LDA sont à la pointe de la technique et très sures d'utilisation. Les autres dangers de ces apparêts peuvent être provoqués par du personnel non formé utilisant et exploitant cet apparèil de manière non-conformé.

Les autres dangers sont signales dans ce mode d'emploi par le symbole suivant :

Ca symbole vous provient de danger de blessures graves, de décès et/ou de dégats matériels en cas d'inobservation des consignes de sécurité.

3. Description

Le grand afficheur LDA est une solution d'affichage numérique programmable.

Il dispose d'une gamme d'entrie de 0 à 200 mV/2 V/20 V/200 V/10 V et une de 0 à 200μA/2 mA/20mA/200mA. Le signal d'entrie peut être régied de façon individuelle.

Les afficheurs peuvent être équipés, en option, de deux sorties reliats et d'une interface serielle (RS232/RS485).

La programmation peut s'effectuer via les touches en façade ou l'interface numérique et le logiciel de programmation gratuite Cyrilson 2. Les grands afficheurs LDA sont encastrés dans un boîter en aluminium peint en noir et possédent la classe protection IP65. Des équères sont disponibles pour le montage mural.

4. Montage

référence x	longueur Y	hauteur Z	distance trou
LD2A05P0	406,4	101,6	304,3
LD4A05P0	660,4	200	558,8

(Toutes les données en mm)

Les apparêts de la série des grands afficheurs LD sont conçus pour le montage mural ou au plafond. Lors d'une installation correcte, vous obtenez une protection contre la poussière et les jets d'eau, conformément à IP65.

Lors du montage, veillez à ce que l'afficheur soit installé dans des zones dont la température ambiante correspond aux specifications de l'appareil. Une température tropielevée peut entrainné la destruction de l'afficheur.

Options d'impression

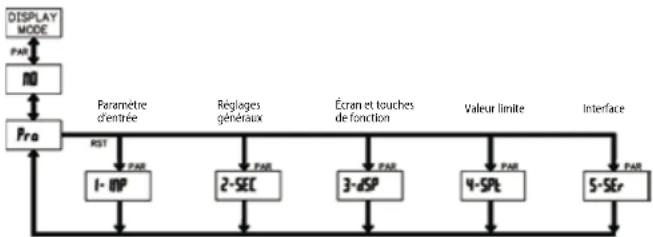

10. Aperçu du menu de programmation

Pour acceder au menu de programmation: appuyez sur la touche PAR

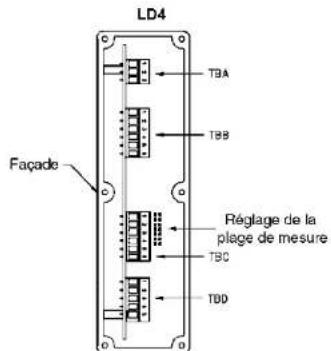

Image 4.1 Vue létaire droite du LD4

Lors de l'ouverture du boitier, veillez a ce que l'appareil ne soit pas sous tension!

Image 4.2 Vues laterales droite et gauche du LD2

Raccordement electrique

1. Le grand afficheur dispose de raccordements électriques internes. Il se composent de boites de bornes amovibles.
2. Ouvrez le grand afficheur sur le cote.
3. Tous les boites a borne sont situées sur le cote droit du modele LD4A05P0. Les boites a borne TBC et TBD ainsi que le réglage de la plaque de mesure sont situés sur le cote gauche pour les modèle LD2A05P0.
4. Les raccordements electriques doivent correspondre aux specifications de tension et de courant

de l'appareil. Il est recommandé de sécuriser l'allimentation de l'afficheur avec un fusible.

1. Lors du raccordement électrique, comparez les designations des bornes avec celles indiquees sur le schema de connexion.
2. Denudez les extrémités de cable sur env. 10mm et étamez-les lorsque le cable est composé de plusieurs fils. Vous pouvez équément utiliser des cosses de cable.
3. Enfiche le cable ajusté dans la borne de la boite à bornes et vitasse le cable (tirez légarement sur le cable pour vous assurer qu'il est bien en place).
4. Veillez a ce que le vissage sur le cote d'une vanne permette la compensation de la pression.

5.1 Branchements

Les branchements se silituent sur le coté de l'appareil.

Des potentiels de tension ouverts existent sur la platine principale. Enlevez l'alimentation avant d'ouvrir l'appareil.

5.1.1 Alimentation

L'alimentation s'effectue sur les bornes 1 et 2 de TBA à l'intérieur de l'afficheur (droite). Chez le modele LD2, la sortie de tension d'alimentation capteur se situe sur le côte gauche, chez le DL4, elle se trove a droite.

Entée alimentation pour LD

Connexion Description 1 AC 50 - 250 VAC DC+21,6-250VDC 2AC50-250VAC DC-21.6-250VDC 3 EARTH Masse/terre

Sortie tension d'alimentation capteur Connexion Description 4 DC + Alimentation capteur 24 VDC / 100 mA 5 DC- Masse alimentation capteur

Interface en série :

RS485 300 a 38400 bauds, adresse 0 a 99, multipoint RS232 300 a 38400 bauds, semi-duplex

Allimentation :

Alimentation AC 50 a 250 VAS 50/60 Hz, 18 VA Sortie 24 VDC,100 mA Alimentation DC: 21,6 à 250 VDC, 11 W

Type de protection: IP 65.

Boitler: Boilier aluminium paint en noir avec équérres de fixation pour le montage au mur et au plafond.

Dimensions : LD2A05P0: L406,4 mm x H 101,6 mm x P 57,2 mm LD4A05P0: L660,4 mm x H 200,6 mm x P 57,2 mm

Branchement

Humidité relative: Max. 85% rH, non condensée.

Température ambiente : En fonctionnement: 0 a +50 °C En stockage: -40 à +70 °C Compatibleélectromagnetique conforma aIEC61010-1, EN61010-1 Poids : LD2A05P0: 2.04kg LD4A05P0: 4.76kg Contenu: Appareil, matériel de fixation, joint, mode d'emploi. Constructeur: Red Lion Controls, USA

8. Entretien et maintenance

Lors d'une utilisation et d'une manipulation conformes, l'appareil n'a besoin d'aucune maintenance.

Utiliser uniquement un chiffon doux avec un peu d'eau savonneuse ou de détergent domestique doux pour nettoyer l'écran;

Eviter les détergents et les solvants agressifs.

Entree

Tension (DC) : 200 mV, 2V, 20V, 200 V, 10 V

Plage d'entrée	PréCISION @23°C >85% rH	Impédance	Signal d'entrée max.	Résolution	Coefficient temp.
200 mV	0,1% de la durée	1027 MΩ	75 VDC	10 μV	70 ppm /°C
2 V	0,1% de la durée	1027 MΩ	75 VDC	0,1 mV	70 ppm /°C
20 V	0,1% de la durée	1027 MΩ	250 VDC	1 mV	70 ppm /°C
200 V	0,1% de la durée	1027 MΩ	250 VDC	10 mV	70 ppm /°C
10 V	0,1% de la durée	538 MΩ	30 V	1 mV	70 ppm /°C

Courant (DC) : 200 μA, 2 mA, 20 mA, 200 mA

Plage d'entrée	Precision @23°C >85% rH	Impédance Signal d'entrée max.	Résolution	Coefficient temp.
200 μA	0,1% de la durée	1111 KΩ	15 mA	10 nA
2 mA	0,1% de la durée	111 Ω	50 mA	0,1 μA
20 mA	0,1% de la durée	11 Ω	150 mA	1 μA
200 mA	0,1% de la durée	1 Ω	500 mA	10 μA

Affichage (variable)

A 5 chiffres, LED rouge de 57 mm ou 101 mm

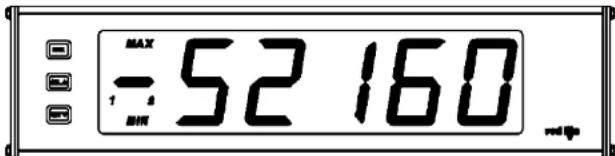

Touches

Touche En fonctionnement

PAR acces a laiste de parametre

selectionaffichage

reset

Lors de la programmation

sauegearde et acces au point de programme suvant

selection option de menu lors de la programmation

selection des chiffres lors de la programmation

Le grand afficheur estprogramme à l'aide de ses touches. Elles peuvent par ailleurs être verruolées.

Entreeutilisateur

Reset/USER INPUT: résistance Pull-Up (8,6 kohms) ou résistance Pull-Down (3,9 kohms)

selectionnables via le logiciel pour le reglage de la logique : fortement active ou faiblement active.

Temps de reaction : 5 msec. typique, (marche/arfret : 100 msec.)

Fonction programmable (cf. programmation).

VILmax=1.0V, VHmin = +2.4V, Vmax = +28V

Sorties relais

Deux relais forme C, 5 A à 120/240 VAC ou 28 VDC.

5.1.2 Entree utiliseur

Chez le LD2, l'entree utiliseur se situe sur le coté gauche. Elle est sur le coté droite chez le LD4.

Attention au réglage de laétique de l'entrée utilisateur dans la section de programmation F-MP sous le menu de programme U-Rt.

NPN-Logik PNP-Logik

Entreeutilisateur

Connexion Description 5 USER Entreeutilisateur 6 USER COM Masse entree utiliseur

5.1.3 Sorties relais

Les relais ont leurs connexions sur la boite de bornes TBB sur le coté croit de l'afficheur.

Sorties relais

Connexion Description 1 NC Contact fermé 2 NO Contact normalement ouvert 3 COMMON Relais 1 masse commune 4 NC Contact femé 5 NO Contact normalement ouvert 6 COMMON Relais 2 masse commune

5.1.4 Interface sériele

Les branchements de l'interface sérieelle se trouvent au niveau de la boite à bornes TBD. Celle-ci se situe sur le côte gauche du LD2 et le côte droit du LD4.

Interface sériele

Connexion Description

1 TXD Branchement émetteur RS232

2 RXD Branchement recepteur RS232 3 COMM Branchement masse 4A A (+) Branchement RS485 5BB(-) Branchement RS485

5.1.5 Branchement d'un signal de mesure

Les signaux de mesure (tension ou courant) sont branchés sur la boite de bornes TBC. Celle-ci se situe sur le cote gauche du LD2 et sur le cote droit du LD4. Le cavalier de plage fourni vous permet de désirier la plage de mesure.

Cette selection doit être faite avant le branchement du signal de mesure.

Branchement signal de mesure

Connexion Description 1 Volt Input Branchement signal de mesure tension 2 Input Common Branchement masse signal de mesure 3 Current Input Branchement signal de mesure courant 4 +24 VDC EXC. Sortie tension d'alimentation capteur. +24 VDC / 100 mA 5User Input Entree utiliseur 6 User/EXC. Common Alimentation capteur

Attention: la masse du signal de mesure n'est pas séparé de façon galvanique de la masse de l'entrée utilisateur. La masse des entres de signaux doit être séparée des potentiels de tensions dangereux ou possérer un potentiel de masse reliée à la terre. Si ce n'est pas le cas, il peut y avoir des tensions dangereuses au niveau des bornes masse des entres et de l'entrée utilisateur. Les deux considérations sont également valables pour l'entrée utilisateur.

Transmission écourtee :

Caractères

1-12 Valeur numérique (incl. signe plus et virgule) 13 14 15 Espaces 16 17.

*uniquement dans la dernière ligne pour la commande d'impression (P)

Example

1. Adresse appeareil : 17, transmission complete de la valeur du compteur A (= 114).

17CTA 114

1. Adresse apparéel: 0, transmission complète de la valeur limite 1 (= -250,5).

SPT1 -250,5

1. Adresse appleil: 0, transmission écourte de la valeur limite 2 (= 250), dernière ligne pour la commande d'impression (P).

Temps de transfert

Le LDA peut uniquement émettre ou receivevoir des données.

Lors de la transmission de données, les commandes sont ignores. Lors les commandes et les données sont envoyées à un LDA, une temporisation est nécessaire, avant qu'un nouvel ordre ne puisse être envoyé. Cela est nécessaire afin que le LDA puisse exéçuter les ordres reçus et pour qu'il soit prép pour l'ordre suivant.

Au début de l'intervalle de temps t, l'ordinateur transmet l'ordre à l'interface en série et initie la transmission. La fin de l'intervalle est alors déterminée lorsque le LDA obtient le caractère de fin de commande (* ou $). La longueur de l'intervalle de transmission est désignée par le nombre des caractères à transmettre et le taux de baud régle.

t1 = (10x nombre de caractères)/taux de baud

Au début de l'intervalle de temps 12, le LDA interpréte la commande émise et l'exécute ensuite. L'importance de cet intervalle de temps varie. Il est déterminée par la commande ainsi que le caractère de fin de commande (* ou $).

Lorsque le LDA envoye des données vers l'ordinaire, l'importance de l'intervalle de temps t3 est obtenua la formule suivant via les caractères a envoyer et le taux de baud.

t3 = (10x nombre de caractères)/taux de baud

Le temps de transmission totale du LD et par conséquence le débit maximum de données décuçant l'addition des trois intervals de temps.

Les temps de réponse suivants sont déterminés par le caractère final :

^ = 5 0 m s e c min. «$= 2msec min.

Commande Description
N	Adressage d'un apparéel précis. Àprouv « N», l'adresse propre doit suivre. N'est pas nécessaire pour l'adresse 0.
T	Transmission de la valeur (lecture). Une dette d'identification doit suivre après « T ».
V	Modification de la valeur (écriture). Une dette d'identification ainsi qu'un nombre doit suivre après « V».
R	Reinitialisation. Une dette d'identification doit suivre après « R».
P	Imprimer (lecture). Le format d'impression est déterminé dans la section de programmation 5.

Tableau I: commande Tableau II: lettres d'identification

Lettre d'id.	Signification Abréviation		Commandes possibles	Volumes de transfert
A	Entrée INP T, 5 chiffres
B	Valeur maximale MAX		T, R	5 chiffres
C	Valeur minimale MIN		T, R	5 chiffres
D	Valeur limite 1	SP1	T, V, R	5 chiffres, pos./4 chiffres, neg.
E	Valeur limite 2	SP2	T, V, R	5 chiffres, pos./4 chiffres, neg.

Examples :

Adresse appareil: 17, modifier la valeur limite de 1 à 350, chaine de caractères : N17VF350$

Adresse appeairel: 5, lire la valeur du compteur A, temporisation 50 ms min. Chaine de caractérites : N5TA

Adresse appareil: 0, réinitialiser la sortie, temporisation 2 ms min. Chaine de caractères : RF*

7.6.3 Reception des données

Une transmission des données s'effectue pour :

Commande "transfert des valeurs" (T) Commande Imprimer P - Activation de la commande «Imprimer» via une entree utiliseur programmee.

Le volume du transfert peut etre selectionné dans la section de programme 5, comme suit :

Transmission complete :

1,2 Adresse appareil (pour l'adresse 0, 2 espaces sont transferrés) 3 Espaces 4-6 Abbreviation (cf. tableau 1.2) 7-18 Valeur numérique (incl. signe plus et virgule) 19 30<15> 20 <E] 21 Espaces 22 22 <015

"uniquement dans la derniere ligne pour les commandes d'impression (P)

5.2 Consignes d'installation

Bien que l'apparil possée une protection élevée contre les perturbations electromagnétiques, l'installation ainsi que le cablage doit être effectuels en toute conformité, afin de garantir à tous moments une sécurité contre ces dernières.

Veuilleux respect les consignes d'installation suivantes. Elles assure une protection élevée contre les perturbations electromagnétiques. 1. L'appareil doit etre integre a un boitier metallique relié à la terre (armoire electrique). 2. Pour les cables de signal et de commande, utilisez des cables blindés. Le fil de raccordement du blindage doit être le plus court possible. Le point de raccordement du blindage dépendé de chaque condition de branchement presente: a. Raccordez le blindage au tableau électrique uniquement si ce dernier est branché à la terre. b. Raccordez les deux extrémités du blindage à la terre si la fréquence des perturbations electrométiques est supérieur à 1 MHz. c. Raccordez le blinding unquement sur le cote du LD avec la masse et isolez l'autre cole. 3. Ne posez jamais les cables de commande et de signal avec les cables sector, les alimentations de moteur, les alimentations de bobines cylindriques, de represseur, etc. Les cables doivent être posés dans des caniveux de cables branchés à la terre et conducteurs. Cea vaut sur tout pour les longues distances de cables, ou lorsqu'ils sont exposés à d'importantes ondes radio d'une station radio. 4. Dans les armoires électriques, positionné les cables de signal le plus loin possible des fusibles, reliés de commande, transformateurs et autres source de perturbation. 5. En cas de perturbations electromagnétiques élevées, vous devez restreir en place un filtrage extérieur. Cela peut se faire par l'installation de peries de ferrite. Les peries dévaient être utilisées pour les cables de signal et de commande, et sont ainsi installée le plus pres possible de l'appareil. Afin d'obtenir une protection plus importante contre les perturbations, effectuez plusieurs bouches à travers la perlle ou utilisez plusieurs perles pour un cable. Afin de compenser les impulsions parasites sur le cable d'alimentation, vous devez installer des filtres sector. Installez celui-ci a proximate du point d'acces du cable d'alimentation dans l'armoire électrique. Les éléments suivants sont recommendes pour supprimer les perturbations electromagnétiques: - perles en ferrite pour les cables de signal et de commande, - filtré sector pour l'alimentation. (Attention aux indications de chaque constructeur lors de l'utilisateur de filtres secteur). 6. Les cables longs sont aussi sensibles aux perturbations electromagnétiques que les cables courts. 7. Evilez de connecter des charges inductives, ou foumissez un blindage suffisant.

6. Touches de façade et leurs fonctions

Touché Mode d'affichage Mode de programmation
PAR	Accès au mode de programmation Mémorisation des paramètre sélectionnés et accès au paramètre suivant.
SEL	Sélection affichage (compteur ou tachymètre) Sélection dans la liste, augmentation du chiffre sélectionné de la valeur paramètre.
RST	Remise à l'état zéro Sélection du chiffre dans la valeur paramètre

Indicateurs en fonctionnement

«MAX» - à gauche de l'afficheur indique que la valeur maximale mémorisée est affichée «MIN» - à gauche de l'afficheur indique que la valeur minimale mémorisée est affichée «1» - a gauche de l'afficheur indique le statut de la limite 1. «2» - à gauche indique le statut de la limite 2.

En appuyant sur la touche SEk, vous passerez entre les différents affichages de la section de programmation 3.

Lorsque la continuation de l'affichage automatique est selectionnnee, le LDA commute toutes les 4 secondes entre les affichages.

7. Programmation

Aperçu du menu de programmation

7.1 Indications generales

Mode de programmation (touche PAR)

Il est recommendé d'effectuer toutes les modifications de la programmation avant l'installation. L'affichage LDA fonctionne normalement en mode affichage. Dans ce mode de fonctionnement, vous ne pouce modifier aucen paramètre. Pour acceder à la programmation, appuyez sur la touche PAR et maintenée-la enforcée. Si l'accès n'est pas possible, vous pouze activer le

IPt-Options d'impression

Affiche Signification
INP	Entree
M	Valeur maximale
LID	Valeur minimale
SPL-1	Valeur limite 1
SPL-2	Valeur limite 2

Indiqued ici la valeur à imprimer lors de la requête d'un ordre d'impression. Lors de la saisie 88, un liste de de valeurs apparait, que vous pouvè indiquer depuis l'interface. Lorsqu'une valeur doit être indiquée, sélectionnercelle-ci avec 88.

(Toutes les valeurs seront transmisas lors de la selection de 55 pour PALL (tot impimer). Attention, seules les valeurs dont les fonctions sont actives peuvent etreame saisies. Lorsque, par ex, aucune valeur limite n'est activee, cette-ci ne peut pas etree indiquee.

7.6.1 Format de communication

Le niveau de tension des états logiques correspond à la norme international :

Etat logique RS232* (TXD; RXD) RS485* (a-b)

1-3a-15V <-200mV

0+3a+15V >+200mV

Niveau de tension sur l'appareil recepteur

Les réglages suivants s'effectuent dans la section de programmation 5 :

-taux de baud : 300,600,1200,2400,4800,9600,19200 - Longueur de mot : 7 ou 8 bits de données - Parité: no, odd, even -Adressage:0a99 - Format d'impression : complet ou écoute -Taill du transfert

7.6.2 Transfert des commandes et des données

Lorsque les données sont transmises à un apparéil, une chaine de caractères doit être formée. Elle se compose de lettres de commande, d'une dette d'identification pour la reconnaissance des valeurs, d'une valeur de compteur (si une valeur doit être transférée) et d'un symbole « » ou « $», qui indicate la fin d'une chaine de caractères.

Mise en place d'une chaine de caractères :

L'appareil n'indique pas de message d'érreur en case de chaine erronée. Chaque chaine doit être faite de la manière suivante : 1. Les 2 ou 3 premiers caractères indiquent l'adresse de l'appareil. So situe en premier l'ordre d'adresse N, suivi d'une adresse à 1 ou 2 chiffres. L'adressage est supprimé en cas d'adresse 0. 2. L'ordre propre suit alors (cf. tableau 1). 3. Une dette d'identification suit après, spécifiant la valeur propre (cf. tableau 2). Pour l'ordre d'impression «P», la dette d'identification est supprimée. 4. Lors d'une modification de valeur, suit ensuite la valeur a transférer. 5. La chaîne de caractères est terminée par « » ou « « : temporisation entre 2 et 50 ms.\text{} ^ { \text{} }: temps de reaction de 50 ms min. «» : temps de réaction de 2ms min.

BFLd -Taux debaud

Saisie: 300 300

500 500

200200

2008 2009

9800 9800 2720 5770

1900 8000

38400 36400

Réglez le taux de baud souhaïte.

DR-Bit de donnees

Saisie:76ou

Selectionnezi la longueur du mot des données.

PAr - Parite

nú	Pas de partiré
Badd	Inégale
EUEI	Egale

Ce paramètre n'apparait que si la longueur du mot sélectionné est de 7 bits. La parité pour les données réceptions ne est ignorer. Si la parité est positionné sur NO, un bit d'arrêt supplémentaire est automatique positionné, pour créé un cadre de 10 bits.

Addr - adresse appareil

Saisie:0a99

Saisissez ici l'adresse de l'appareil. Pour une connexion RS232, l'adresse 0 doit être sélectionnee En cas de branchement de plusieurs appeareils par RS485, indique une adresse propre a chaque appareil.

Abbr - transmission écourtee

n°	Transmission complète
yè5	Uniquement les valeurs des données

Ce paramètre indique le type de transmission. Lorsque 0 est selectionnée, l'adresse de l'appeil, la mnémonique ainsi que les valeurs des données sont transmises. Par contre, seules ces dernières sont transmises lorsque ies est selectionnée.

verrouillage de programmation par un mot de passer ou via un matériel hardware.

Accès aux sections de programmes

La programmation est divisée en cinq sections. L'affichage commutes entre _per et la section actuelle. La touche SEL'perme de selectionner la section souhaiée. Appuyez sur la touche PAR pour Obtir le mode affichage.

Section de programmation

Chaque section de programmation possede diverses sous-parties. La touche PAR permet de selectionner chacune d'entre elles, sans avoir a modifier la valeur renseignee. Apree le déroule de la sous-partie, s affiche, alternant avec n0.

Selection/saisie de la valeur

Pour chaque paramètre, l'affichage alterné entre la description du sous-menu et la valeur programmée. La touche PAR permet de faire défier les différentes possibles de sélection/ valeurs. Le paramètre/la valeur selectione/e est mémonisé/e et la sous-partie suivante est sélectionnée.

La saisie de valeurs numériques s'effectue en appuyant sur la touche SEL. Le chiffre de gauche clignote et peut être modifié en appuyant sur la touche SEL. En appuyant sur la touche RST, vous passerez au chiffre suivant, vers la droite. La valeur est mémorisée si vous appuyez sur la touche PAR.

Terminer la programmation (touche PAR).

La programmation peut être quittée en appuyant sur la touche PAR lors de l'affichage P- en commutation avec NO. Toutes les valeurs méorises sont alors validées et le LDA returne en mode affiche.

Indication concernant la programmation

Il est recommando de démarter la programmation avec la section 1. Une fois la programmation terminée, il est également recommando de conserver les parametres par écrit et de sécuriser la programmation par un verrouillage (mot de passée ou entreuse utilisateur).

Réglages par défaut

Le réglage par défaut peut-être charge dans la section de programmation 3. Il est très utile, lorsque vous rencontre un problème lié lors de la programmation.

En appuyant sur la touche SEL ou RST lors de la mise sous tension, le réglage par défaut est charge. Cette est affiché par rE5Et.

Logiciel de programmation

La programmation du LDA peut être également être effectue via l'interface sérieie et le logiciel de programmation gratuiteCRM2.

Vous pouvez le telecharger sur le site Internet :

7.2 Section of programmation 1 - Parametre d'entrée (I-NP) rANSE - Determination de la plaque de mesure Saisie 200A 0.002

2 0 Lechoide de la plaque de mesure et de la position du cavalier sur le cote de l'appareil doivent corresponde. dECPt-Point decimal Saisie 0.0 00 0.000 0.0002.000 0.000 OFSet-Offset Saisie: -899 a 8993 Filt - Degre de filtrer Saisie:0 Lors de la saisie de 0, il n'y a aucun filtrage. - Lors de la salle de t, 1/4 du nouveau et 3/4 de l'ancien affiche sont utilisés pour la formation du nouvel affiche écran. - Lors de la salle 2, 1/8 du nouveau et 7/8 de l'ancien affchage sont utilisés pour la formation du nouvel affchage écran. - Lors de la salle 3, 1/16 du nouveau et 15/16 de l'ancien affiche sont utilisés pour la formation du nouvel affiche écran. bRd - Bande filtre Saisie:00a59 Unités écran indépendantes du point décimal. Le filtre est actif au sein des unités éran régulées lors de modifications du signal d'entrée. En cas de modifications plus importantes, la valeur non filtrée est affichée. La bande fille rrope en plus la possibilite de mainler l'ecran en cas de faibles oscillations et

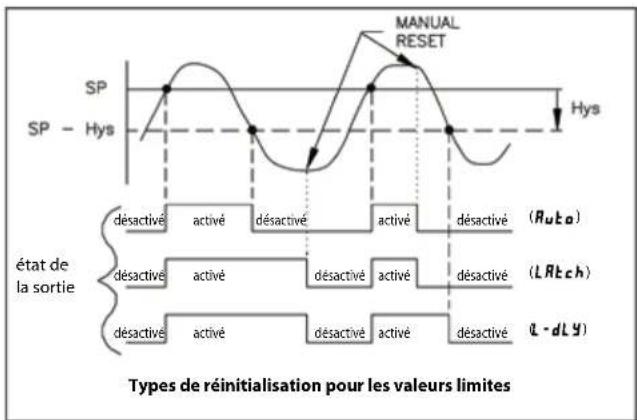

-5e-n -Type de réinitialisation pour la valeur limite

Rubs	Réinitialisation automatique en cas de suppression des conditions de connexion. Réinitialisation manuelle lors de conditions de connexion en place.
Lachch	La sortie peut être réinitialisée manuelle. Réinitialisation possible lors de conditions de connexions en place.
L-à-à-	La sortie peut seulement être réinitialisée de façon manuelle. Àprous une réinitialisation, la sortie reste active jusqu'à ce que les conditions de connexions seront supprimées.

Cf. schéma ci-dessous Egn - Rerinitialisation sortie lors d'un reset ecran Saisie: NO+YES Lorsque 5E5 estprogramme, la sortie peut etre reme a zero si vous appuyez sur la touche RST ou si vous activez l'entree utiliseur. La réinitialisation doit être pour cette programme sur l'affichage actuelle (eSP) à l'aide des touches en façances ou via l'entrée utilisateur, et la mesure actuelle doit être affichée (il ne doit pas s'agir de l'écran min ou max).

Saisie: NO+965

Lorsque yEs estprogramme, la sortede commutation estdésactivere (apres la mise sous tension), jusqu'acce que la valeur nominale soit atteinte. Si la valeur limite est activée une fois, elle continues de fonctionner normalement.

5Pn -Valeur nominale pour la limite Saisie: a Determinez ici le point de commutation de la valeur limite. La position du point decimal suit le reglage de la section de programmation 1.

H55-n-Hysteresis de commutation pour la valeur limite Saisie: / à 59999 La salle d'une hysterese supprime un «scintillage» de la sortie (cf. tableau 7.2). La position du point decimal suit le réglage de la section de programmation 1.

LIN - Temporisation de mise sous tension de la valeur limite Saisie: D.0 à 599,9 sec.

tof-n-Temporisation de mise hors tension de la valeur limite Saisie:0.0 a 599.9 sec.

d'obrirn un changement d'affichage rapipe en cas de fluctuations élevées des mesures. Le filtre est always actifs lors de la saisis ②

Exemple: Pour un affichage d'écran de 5000 V et une bande de filtre de 100, toutes les fluctuations du signal de mesure situées entre 4,82 V (5000 - 180) et 5,18 (5000 + 180) seront filtrées. Les oscillations plus importantes ne le seront pas et seront donc directement affichées.

SILE - Type d'échelle Saisie : Héris (par clavier) RPLY (par la mise en place du signal)

IN - Valeur d'entree pour le point d'echelle 1 Saisie pour PEL:0 a 29999 Saisie pour RPL:

La valeur du signal de mesure est affichée. Appuyez sur la touche RST et apposez le signal de mesure pour le point d'échelle 1 sur les bornes de connexion. La mesure actuelle est affichée. Appuyez ensuite sur la touche SEL, le prochain point de programmation (dSP) s'affichée.

dSP1 - Afflchage ecran pour le point d'échelle 1 Saisie:0 à 59399 Indiqué la valeur correspondant à la 1ere valeur r

INP 2 - Value d'entree pour le point d'échelle 2 Saisie pour HéY : à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à à a Saisie pour RPL : La valeur du signal de mesure est affichée. Appuy mesure pour le point d'échelle 1 sur les bomes de appuyez ensuite sur la touche SEL, le prochain po

dSP - Affiche enran pour le point d'echelle 2 Saisie:0 a 59999 Indique la valeur correspondant à la 2^e valeur d'entree.

Exampie d'échéelle: Pour un signal d'entrie de 4-20 mA, un affichege de 0,00 à 100,00 doit être régie.

MP 1 = 9.00 Saisie via la touche (PES) ou mise en place de 4 mA au niveau des bornes du signal de mesure (RPLS)

dsP1=0001=000 2000 Saisie via la touche (P) ou mise en place de 20 mA au niveau des bornes du signal de mesure (RPLy)

dSP2= d00.00= 100.00

1.9 51-Fonction entree utiliseur

Réglage	Description de la fonction
nD	Aucune fonction, entrée non activée.
P-Loc	Verrouillage programmation selon le tableau 7.1
aE-V-S	Mise à zéro de l'affichage / fonction tare (fonctionnement par transition)
aESC	Reinitialisation des valeurs min. ou max. (selon besoin)
d-Ned	La valeur affichée est « gelée » tant que l'entrée est active. Toutes les autres fonctions ne sont pas touchées.
d-SEL	Commutation entre les différents écans (fonctionnement par transition)
d-LEU	Augmentation de l'intensité de l'affichage d'un cran à chaque activation
Pr-mt	Transfert en série des données séLECTIONnées (chapitre 5)
P-rSt	Transfert en série des données sélectionnées et remise à zéro des affichages écran sélectionnés
r5k-1	Remise à zéro limite 1
r5k-2	Remise à zéro limite 2
r5k-12	Remise à zéro limites 1 et 2

U-ASN-Affected entree utilise

d5P	Ecran
H#	Valeur maximale
L0	Valeur minimale
H# -L0	Valeur maximale et minimale

Ce point de menu ne s'affiche que lorsque Reset, Display Hold ou Print a ete selectionne au niveau de l'entrée utiliseur.

U-Rct - Niveau d'activation entree utiliseur

Saisie: LO+H

On déterminé ici ci l'entrée utilisateur est faiblement ou fortement active.

7.3 Section de programmation 2 - Regliages généraux (2-SEC)

H=En-Activation valeur maximale ecran

Saisie: +95

H - Duree d'enregistrement valeur maximale

Saisie:0.0 a 999.9

Durée pendant laquelle une valeur doit être demandée, pour être reconnue / mérmisée comme valeur maximaile.

Lorsque ND est programme, SPSEL apparait de nouveau el valeur limite est desactivée.

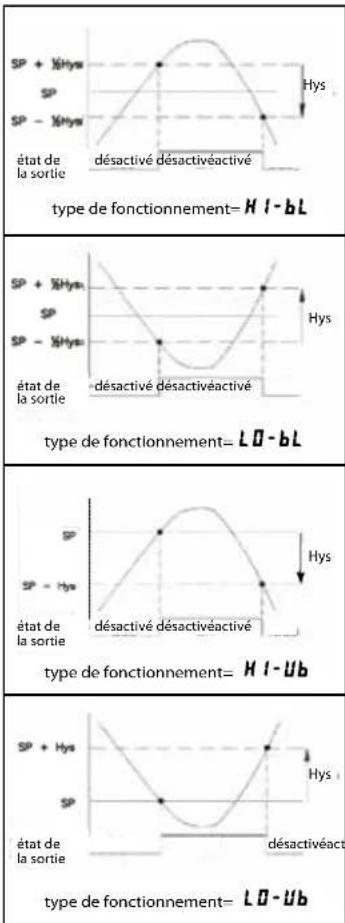

Act-n - Sélection type de fonctionnement valeur limite

M1-M2	La sortie est connectée lors du dépassement de la valeur limite. Hysteresis de commutation moyenne.
L1-D-L2	La sortie est connectée lors du dépassement de la valeur limite. Hysteresis de commutation moyenne.
M1-M2	La sortie est connectée lors du dépassement de la valeur limite. Hysteresis de commutation faible.
L2-D-L3	La sortie est connectée lors du dépassement de la valeur limite. Hysteresis de commutation elevée.

Tableau 7.1: aperçu code de programmation

Réglage utilisé	Frat entree utilisateur	Code de prog.	Mode aprèsapkui sur «SEL»	Accès au mode de programmation
n'est pas P-LOC.	-	0	Programmation complete possible	Accès immediat possible
		1 - 99 Programmation rapide		Accès après programmation rapide et saisie code
		100 - 999 Requête code		Accès après saisie code
P-LOC.	active	0 Programmation verrouillée Aucun accès possible
		1 - 99 Programmation rapide Aucun accès possible
		100 - 999 Requête code		Accès après saisie code
	inactive 0 - 999		Programmation complete possible	Accès possible immédiatement

7.5 Section de programmation 4 - Paramètre de limite de contrôle (4-spt)
PAR↓ SPSEL	End-n	Rcpt-n	SPE-n	Hysteresis	Temporisation de mise sous tension
Selection valeur limite	Activation valeur limite	Type de fonctionnement	Valeur nominale
Timporsation de mise hors tension	Type de réinitialisation	Réinitialisation automatique	Function veille

Sed - Selection valeur limite

ID	Pas de valeur limite
5P#1 /	Valeur limite 1
5P#2/3	Valeur limite 2

Selectionnez la valeur limite dont vous souhaitez modifier les parametres. n, present dans les options de menu suivantes, représentée la valeur limite selectionnée. Une fois la valeur limite complètement programmée, l'affichage est apparait de nouveau. Vous pouze alors selectionner la deuxième valeur limite et la paramètre. La saisie de neo peut de quitter le menu valeur limite

Activatior valeur limite Saisie:0+Y5s Lorsque yestprogramme, la valeur limite est activee et le parametre de reglage est affiche.

LDA - Activation valeur minimaile ecran Saisio : 0 + y85

L-Durée d'enregistrement valeur minimale Saisie: 10 a 99993 Duree pendant laquelle une valeur doit etre demandee, pour etre reconnue /memorisee comme valeur minimale.

RCS-Acivatization des fonctions service Saisie: NnS Lors de la salle nss, l'option de menuGocappeaill.

Code - Saisie d'un code pour ouvir les functions service Code 66: réglage par défaut Lors de la seisie 66, tous les réglages de programmations sont réinitialisés (par défaut). Le message réseitappappaient brûlement puis plus l'écran de saisisie de code s'affiche de nouveau. Quitterze ce point de programmation avec la touche PAR.

Lappui simultané des touches RST et SEL lors de la mise sous tension permét de charger le réglage par défaut. Cela est affché par réglée.

Code 50: Modèle et affichage de la version Lors de la saisie de 50, le modele d'affichage (LDA) ainsi que la version du logiciel (x. x) apparait. Credite est ensuite de nouveau affiche. La touche PAR vous permet de quitter cette option de programmation.

Code 48: Eulonnage La salle 48 vous permet d'acceder au menu d'étalonnage.

Un étalonnage direct ne peut être effectué que par des personnes possédant l'expérience nécessaire! La précision des aides d'étalonnage à un Impact direct sur la précision de l'afficheur!

Etalonnage: Le LDA est déjà calibré à sa sortie d'usine. En temps normal, il suffit de vérifier l'étalonnage tous les 1 à 2 ans et procéder à un nouvel étalonnage si nécessaire. Ce processus compte un calibrage de la tension et du courant. Observe un temps de prechauffage de 30 minutes avant toute verification ou tout étalonnage. La temperature ambiente doit être située en 15 et 35°C

Etalouange courant: 1. Branchez la masse d'une source de signal de précision (precision : min 0,01 %) à la borne d'entree COM (masse). 2. Pour l'affiche Cooe 48, appuyez et maintainez la touche PAR. CooL apparait sur I'ecran. 3. La touche RST vous permit de selectionner la plaque de mesure qui doitetre etalonnnee (200uA/2mA/20mA/200mA). 4. Appuyez sur la touche PAR. @n s affiche a I'ecran. 5. Metteze le signal zero en place; laissez I'entree de mesure + non cable / ouverte. Appuyez sur la touche PAR. L'ecran indique le message CAC pendant env. 8 sec. 6. Lorsque la plaque de mesure selectionner apparait (200uA/2mA/20mA/200mA), branchez I'entree de mesure + à la source de signal de précision. (Pour la plaque 200 mA, apposez 100 mA, comme indique). Appuyez sur la touche PAR. Le message CAC s'affiche a I'ecran pendant env. 8 sec. 7. Repetez les points 3 à 6 pour chacune des plages de mesure que vous souhaitez modifier.

Lorsque I'ecran indique CRL NO, appuyez sur la touche PAR pour terminer I'etalonnage.

Etalonnage tension :

1. Branchez la masse d'une source de signal de précision (precision : min 0,01 %) à la borne d'entrez COM (masse).
2. Pour l'affichage C0e 48, appuyez et maintenez la touche PAR. CRL NO apparait sur I'ecran.
3. La touche RST vous peut de désignéionner la plaque de mesure qui doit être étaillonnée (200mV/2V/20V/200V/10V).
4. Appuyez sur la touche PAR.0.0u s'affiche a I'ecran.
5. Mettez le signal zéro en place: Entrée de mesure + ponte avec la masse (common) ou branche l'entrée de mesure + égallement à la source de signal de précision et réglez celle-ci sur 0 voits. Appuyez sur la touche PAR. CAL'apparait à l'écran pendant env. 8 sec.
6. Lorraine de mesure selectionnelle apparait (200mV/2V/20V/200V/10V), branchez l'entre de mesure + à la source de signal de précision et apposez le signal de tension ajustéq. (Pour la mesure 200 V, apposse 100 V, comme indiqué). Appuyez sur la touche PAR. Le message CRLS affiche a t'écran pendant env. 8 sec.
7. Repetée les points 3 a 6 pour chaque des plages de mesure que vous souvaitiez modifier. Lorsque l'écran conné CRL, appuyez sur la touche PAR pour terminer l'étaionnage.

7.4 Section de programmation 3 - Entreuse utiliseur /touches en facaade

DS-P-t-Durée d'actualisation de l'affichage écran

Saisie:0 sec

Ce paramètre déterminé le nombre d'actualisation par seconde.

SEL Enb - selection affichage (SEL)

Saisie: 9+365

Lorsque estprogramme, voupeucommuterentrelesdifferentef affichagesaideofla touche enfaçade SEL.

-5b - Remise a zéro via la touche en façade

nD	Aucune réinitialisation
M1	Remise à zéro valeur maximale
L0	Remise à zéro valeur minimale
M1+L0	Remise à zéro valeurs maximaute et minimale
d5P	Remise à zéro affichage actuel

ERo - Remise a zero / etalonnage de la mesure

Saisio:

Lorsque yEs est programme, you pouze remetre a zero ou etalonner l'affichage de la mesure a

I'aide de la touche RST ou via I'entree utiliseur

Alais, la touche RST ou l'entree utilisateur doit etre programme sur sp et la mesure actuelle doit etre affeechue sur Iecran.

Scrol - affichage défilant

Salsie: NO + yEs

Lorsque 9ES est programme, l'affichage commule automatiquement toutes les 4 secondes entres

les affichages actifs. Ce paramètre n'apparait que si I'écran min/max peut être affché.

D-LEU - Intensité de l'affiche

Saisie: 1 à 5

Il y a 5 niveaux d'intensité. L'affichage change immédiatement après votre choix.

CodE - Code de programmation

Saisie: 000 a 999

Le code de programmation déterminé le mode de programmation et l'accès aux paramétres de programmation.

Le code peut etre utilise en association avec la fonction P-Loc de I'entree utiliseur.

Deux modes de programmation sont à vous disposition :

Full Programming (programmation complete) - Tous les parametres peuvent etre ouverts et modifies.

Quick Programming - Seules les valeurs selectionnées peuvent être ouvertes et modifiées. Le menu de programmation en tant que tel reste verruillé.

Après saïais d'un code de programmation différent de « 0», la saisie d'un code est nécessaire pour acceder au menu de programmation.

Après la saisie d'un code de programmation autre que 0, la saisie d'un code est nécessaire pour atteindre le menu de programmation.

En fonction de l'importance du mot de passage (1-99 ou 100-999), le mode quick programming est accessible avant la requête de code (cf. tableau 7.1 cl-dassous).

«222» est un code universel et permet l'accès Indépendamment de votre code.
