UR3274S3 - Contrôleur de température Wachendorff - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température universel
Marque	Wachendorff
Modèle	UR3274S3
Alimentation électrique	230 VAC ±10% 50/60 Hz
Affichage	3 chiffres, hauteur 14,22 mm
Dimensions (L x H x P)	77 x 53 x 42 mm (avec carte mémoire)
Poids	100 g
Indice de protection	Façade IP65 / Boîtier IP30 / Bornes IP20
Entrée analogique	Universelle (thermocouples K,S,R,J; Pt100, Pt500, Pt1000, Ni100, NTC, PTC; 0-10V, 0-20mA, 4-20mA; potentiomètre)
Sorties	1 relais 8A/250V~, 1 sortie SSR (8V/20mA)
Type de régulation	PID, ON/OFF avec hystérèse, auto-tuning
Fonctions d'alarme	Absolue, bande, écart, manuelle (avec mémorisation)
Mode de refroidissement	Air, huile, eau (configurable)
Protection des paramètres	Mot de passe (123), accès configurable
Carte mémoire optionnelle	Lecture/écriture des paramètres
Température de fonctionnement	0°C à 40°C
Humidité relative	35% à 95% H.R.
Matériau du boîtier	Polycarbonate ABS UL94V2 auto-extinguible
Conformité CE	Oui (déclaration sur demande)
Nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Utilisation par personnel qualifié, respect des consignes de sécurité.

FOIRE AUX QUESTIONS - UR3274S3 Wachendorff

Comment modifier la valeur de consigne ?

Appuyez sur la touche SET (ou flèche) pour afficher la valeur de consigne, puis utilisez les touches fléchées pour ajuster. La LED Out1 clignote. La nouvelle valeur est enregistrée automatiquement après quelques secondes.

Quels types de capteurs puis-je utiliser ?

L'appareil accepte une large gamme de capteurs : thermocouples K, S, R, J ; sondes PT100, PT500, PT1000, Ni100 ; NTC, PTC ; signaux 0-10V, 0/4-20mA ; potentiomètres. Le type se sélectionne via le paramètre SEn.

Que faire en cas d'affichage d'un code d'erreur ?

Les codes d'erreur courants : E-01 (EEPROM), E-02 (sonde de compensation), E-04 (saisie invalide), E-05 (sonde de mesure défectueuse), E-08 (données d'étalonnage manquantes). Vérifiez les connexions et le capteur. Contactez le revendeur si nécessaire.

Comment effectuer un auto-tuning ?

Réglez le paramètre 27 (tun) sur Aut. L'auto-tuning démarre automatiquement à la mise sous tension ou après modification de la consigne. L'écran alterne entre la valeur réelle et tun. Pour interrompre, sélectionnez t.of.

Puis-je sauvegarder et transférer les paramètres ?

Oui, via la carte mémoire optionnelle. Insérez la carte hors tension puis allumez. Choisissez M.Ld pour charger ou M.no pour laisser les valeurs. Pour sauvegarder, après modification des paramètres, la carte mémoire enregistre automatiquement.

Comment restaurer les réglages usine ?

Maintenez la touche FNC enfoncée pendant 5 secondes. Entrez le mot de passe 999 avec les touches fléchées puis confirmez. Le régulateur redémarre avec les réglages d'usine.

Quelles sont les consignes de sécurité importantes ?

Utilisez l'appareil uniquement conformément à la notice. Confiez l'installation à du personnel qualifié. Séparez les câbles de signal et d'alimentation. Évitez les environnements perturbateurs (moteurs, contacteurs). Respectez les conditions environnementales (température 0-40°C, humidité 35-95%).

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Nettoyez la façade avec un chiffon sec et doux. N'utilisez jamais de solvants, produits abrasifs ou liquides.

Quels sont les modes d'alarme disponibles ?

L'alarme peut être configurée en mode absolu (A.A.), bande (A.b.), écart haut (A.d.S.), écart bas (A.d.l), absolue avec remise à zéro manuelle (M.r.) ou avec mémorisation (M.r.M.). La valeur de consigne d'alarme est SET2.

Comment choisir le type de sortie de régulation ?

Paramètre 1 (c.ou). Options : o1.2 (régulation Q1, alarme Q2), o1.5 (régulation Q1, alarme SSR), SSr (régulation SSR, alarme Q1), o2.1 (régulation Q2, alarme Q1), SEr (Q1 fermé, Q2 ouvert).

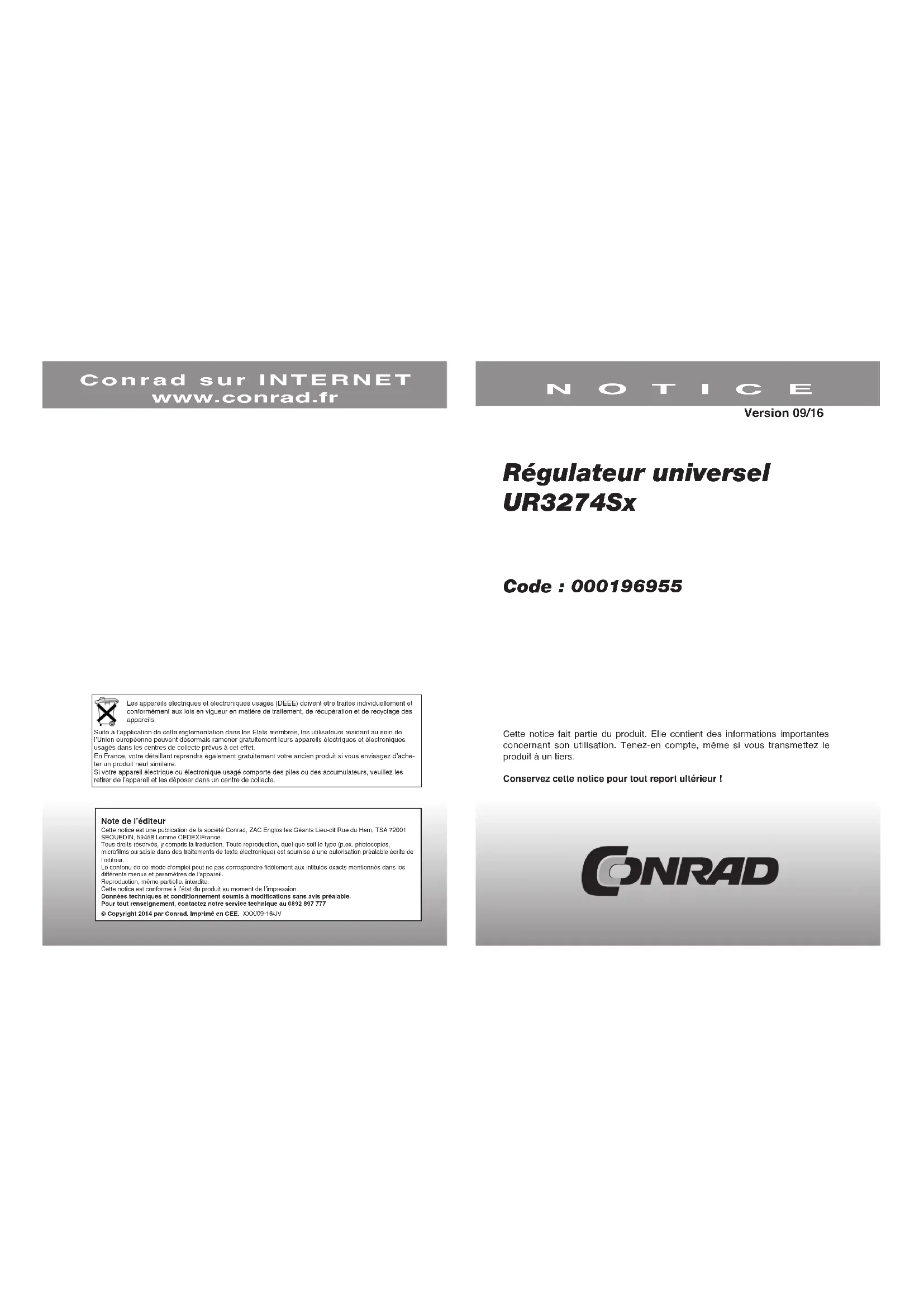

MODE D'EMPLOI UR3274S3 Wachendorff

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 09/16

Régulateur universel UR3274SX

Code : 000196955

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet. En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neut similaire. Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001 SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les référents moraux et parapétations du l'arrowsil.

Reproduction même partielle interdite

Cette notice est conforme à l'état ou produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au D892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX-08-16UV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

1. Paramètres de configuration

Paramètre	Description Règlage	usine	Réglage utilisateur
c.out Choix du type de sortie de régulateur o1.o2.
SEn. Détermination/configuration signal d'entrée Tc.t
d.P. Choix de la décimale (0-3) 0
Lo.L.S. Valeur de consigne seuil 0
Hi. S. Valeur de consigne maximaleUR3274Sx 999
Lo. n. Valeur d'affichage minimale pour l'entrée analogique 0
Hi. n.	Valeur d'affichage maximale pour l'entrée analogique	999
LAtc	Fonction tare	oFF
cAL.o.	Offset étalonnage	0.0
cAL.G.	Correction valeur réelle (multiplicateur) / augmentation	0.0
rEG.	Sens de la sortie du régulateur	HEAt
S.c.c. Choix de la commande en cas d'écart c.o.
LED1	Statut de la LED OUT1	c.c.
HYS.c	Hystérèse bande morte	0
P.b. Bande proportionnelle 0
t.i.	Durée d'intégrale	0
t.d.	Durée de différentielle	0
t.c.	Durée du cycle	10

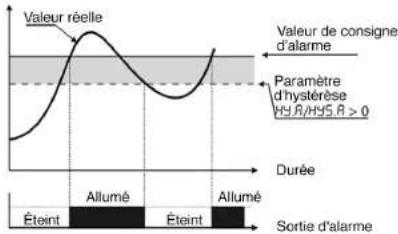

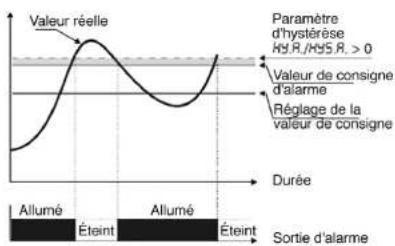

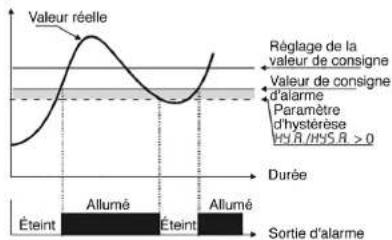

AL.	Mode de fonctionnement de l'alarme	AL.A.
c.r.A.	Statut de sortie de l'alarme	n.o.S.
S.c.A.	Statut de sortie de l'alarme en cas de dysfonctionnement	c.o.
LEd2	Statut de la LED OUT2	c.c.
HYS.A	Alarme hystérèse	0
dEL.A	Temporisation de l'alarme	0
P.SE. Accès aux valeurs de consigne FrEE
FiLT.	Filtre de logiciel	10
tunE	Auto-optimisation	oFF
Func. Mode de fonctionnement d.SET
GrAd.	Unité	°C
Coo.F.	Choix du moyen de refroidissement	Air
P.b.M.	Multiplicateur bande proportionnelle	1.00
Ou.db.	Recouvrement / bande morte	0
t.c. 2 Durée de cycle 2 0
FLT.u Filtre d'affichage oFF

Cher client,

Merci d'avoir choisi ce produit. Les régulateurs de la série UR peuvent être programmés sur place pour de multiples applications.

Pour profiter pleinement de la multitude de fonctionnalités offertes par cet appareil, vérifiez que les personnes chargées de la mise en service ou de l'utilisation de l'appareil ont lu et compris la notice d'utilisation, et notamment les consignes de sécurité.

1.1 Consignes générales

Pour garantir un fonctionnement sécurisé, utilisez l'appareil conformément aux indications figurant dans la présente notice. Lors de l'utilisation, respectez également les consignes de sécurité et les normes légales pour chaque application. Cette consigne vaut également pour l'utilisation d'accessoires.

2. Utilisation conforme

Les régulateurs de la série UR permettent l'affichage et la surveillance de grandeurs de processus. Toute autre utilisation n'est pas conforme.

Un régulateur seul ne permet pas d'éviter les situations dangereuses sur les machines et les installations. Les machines et les installations doivent être mises en place de façon à ce que le personnel de service ne soit pas mis en danger en cas de dysfonctionnement (par exemple via des commutateurs à seuil indépendants, des verrouillages mécaniques, etc.).

3. Personnel qualifié

Les régulateurs de la série UR doivent être utilisés par des personnes qualifiées uniquement, dans le respect des caractéristiques techniques.

On entend par personnel qualifié les personnes qui maîtrisent l'installation, le montage, la mise en service et le fonctionnement de l'appareil, et qui disposent d'une qualification correspondant à leur activité.

4. Dangers résiduels

Les régulateurs de la série UR présentent un niveau technique élevé et garantissent un fonctionnement sûr. Ils peuvent présenter des dangers résiduels s'ils sont installés et utilisés de manière non conforme par des personnes non qualifiées. Dans la présente notice, les dangers résiduels sont signalés par le symbole suivant :

Ce symbole signale un risque de blessures corporelles graves, voire mortelles, et/ou de dommages matériels en cas de non-respect des consignes de sécurité.

5. Conformité CE

La déclaration de conformité peut vous être adressée sur simple demande.

6. Présentation

Les différents modèles à 3 ou 4 chiffres de Wachendorff permettent plusieurs applications avec un seul appareil, puisqu'il est possible de raccorder des capteurs très différents et de sélectionner différents types de sorties. Les régulateurs peuvent également être utilisés comme simples afficheurs, pour lesquels aucun réglage n'est nécessaire. En plus de l'entrée universelle pour 16 capteurs différents, les sorties peuvent être configurées comme relais ou pilote SSR. L'utilisateur peut rationaliser le stockage (coûts d'achat et de stockage) et augmenter la disponibilité.

Les paramètres peuvent être configurés facilement à l'aide de la carte mémoire ; grâce à la batterie intégrée, il n'est pas nécessaire d'utiliser de câble pour la transmission des données/des paramètres.

Alimentation électrique

UR3274S1 : 12 à 24 VAC +/- 10 % 50/60 Hz, 12 à 35 V DC

UR3274S3 : 230 VAC +/- 10 % 50/60 Hz

8. Caractéristiques techniques

8.1 Données/fonctions générales

Affichage UR3274S1/S3 : 3 positions, chiffres de 14,22 mm de hauteur
Conditions d'environnement Température : 0 °C à 40 °CHumidité : 35 % H.R à 95 % H.R
Type de protection Façade IP65 (avec joint)Boîtier IP30 et port IP20
Matériau Polycarbonate ABS UL94V2 auto-extinguible
Poids 100 g

25. Carte mémoire (en option)

Les paramètres et les points de commutation peuvent être lus à l'aide de la carte mémoire et utilisés sur un autre régulateur. Eteignez le régulateur avant d'insérer la carte. M. no² s'affiche lorsque le régulateur est mis en marche.

Touches Affichage Fonction
1	affiche M.Ldaffiche M.no	Sélectionnez M.Ld pour charger les valeurs de la carte mémoire sur le régulateur. Sélectionnez M.no pour laisser les valeurs du régulateur inchangé.
2	Le régulateur mémorise les valeurs et redémarre.

Pour actualiser les paramètres sur la carte mémoire, procédez comme suit : choisissez la fonction M. no, les paramètres ne sont alors pas chargés dans le régulateur. Ouvrez le menu de configuration et modifiez les réglages de votre choix. Terminez la configuration, les modifications sont enregistrées automatiquement.

Seules les valeurs correctes sont enregistrées sur la carte mémoire.

3 Si M. no n'apparaît pas sur l'écran lors de l'activation du régulateur, cela signifie que la carte mémoire ne contient aucune donnée. Il est néanmoins possible d'enregistrer une configuration sur la carte.

25.1 Carte mémoire avec batterie (en option)

Si le régulateur n'est pas raccordé à l'alimentation :

La carte mémoire possède une batterie interne, suffisante pour 1000 transferts environ.

Insérez la carte dans les broches puis appuyez sur la touche de programmation.

Lors de l'écriture des paramètres, la LED s'allume en rouge. Elle devient verte une fois que les données ont été chargées. Il est possible de répéter cette procédure.

26. Chargement des réglages usine

Cette procédure permet de restaurer les réglages usine.

Touches	Affichage	Fonction
1pendant5 secondes	Après 5 secondes, l'écran affiche 000, le premier chiffre à gauche clignote (0000 pour le UR3274Ax).
2	Modifiez le chiffre clignotant puis appuyez sur la touche pour passer au chiffre suivant.	Mot de passe : 999
3confirmer	Le régulateur charge les réglages usine et redémarre.
4	Mémorise le « point 0 virtuel », l'écran affliche vir.^^ Avec u.05, il est nécessaire de recommencer l'étalonnage à partir du point 4 après chaque redémarrago du régulateur.	Pour terminer ou interrompre le processus, appuyez surINC

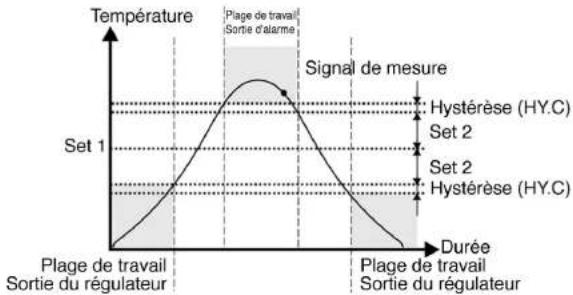

24. Fonction zone neutre

La fonction zone neutre (activée par la sélection de Fb, M du paramètre 28 Fnc/Func) permet de régler le régulateur comme indiqué sur le graphique. En mode chauffage (paramètre 11 rEG), la plage de travail de la sortie du régulateur est déterminée par la différence entre Set1 et Set2. La plage de travail de la sortie d'alarme correspond à la somme de Set1 et Set2. Les hystérèses sont réglées par le paramètre 14 Hγc/HYS. À l'intérieur de cette bande, les deux relais sont éteints; un relais travaille au-dessus de cette bande, l'autre en-dessous. En mode refroidissement (paramètre 11 rEG réglé sur coo/cooy), les seuils de commutation des deux relais sont intervertis.

Exemple de zone neutre en mode chauffage.

Alarme standard (bande, écart) indisponible dans ce mode.

8.2 Données de l'appareil

Entrée analogique	AN1 configurable par logiciel. Thermo-élément type K, S, R, J.Thermomètre de résistance: Pt100, Pt500, Pt1000, Ni100, PtC1K, NTC10K (8 3435K).Linéaire: 0 à 10 V, 0 à 20 ou 4 à 20 mA.Potentiomètre: <6 KΩ, <150 KΩ.	Tolérance (25 °C)+/-0,5 % ±1 chiffre pour entrée de thermo-élément, thermomètre de résistanceCompensation point froidPrécision 0,2 °C/°C de la température ambiante.+/-0,2 % ±1 chiffre pour V et mA
Sortie de relais 2	relaisOUT1: charge ohmique 10 A surUR3274S1Charge ohmique 8 A sur UR3274S3OUT2: charge ohmique 5 A	Contacts sur UR3274S1:Q1: charge ohmique 10 A – 250 VACQ2: charge ohmique 5 A – 250 VAC
Sortie SSR 1 SSR		Sortie masse/moins raccordée

8.3 Données de logiciel

Algorithme de régulation : On/Off avec hystérèse. P. I. D avec auto-tuning. Protection des données : mot de passe de configuration, programmation rapide de la carte mémoire.

L'écran affiche normalement la valeur de processus (par exemple la température mesurée), il peut également indiquer le point de commutation ou la valeur des données d'entrée.

Afficher la valeur, augmenter la valeur, faire défiler les paramètres (avance rapide).

Afficher la valeur, diminuer la valeur, faire défiler les paramètres (retour rapide).

Afficher les points de commutation (par exemple la température réglée), appuyez une fois pour Set1 (la LED Out1 clignote), appuyez deux fois pour Set2 (la LED Out2 clignote). En mode configuration, appuyez sur cette touche et sur les touches fléchées simultanément pour modifier le paramètre affiché.

Clignote lorsque le point de commutation est affiché et qu'il peut être modifié à l'aide des touches fléchées. Allumée lorsque la sortie est active.

Allumée lorsque le régulateur reçoit une commande via le module de programmation.

Configuration des paramètres (par mot de passe). Activation des fonctions spéciales.

Mettez le paramètre 27 tun sur Man (démarrage manuel).

Touches Affichage Fonction
1	t.of
2	t.on
3	L'écran affiche la valeur réelle et tun en alternance jusqu'à ce que le processus soit terminé (peut prendre quelques minutes).	Pour interrompre le processus,appuyez sur est sur pour sélectionner t.of.

22. Autotuning

Mettez le paramètre 27 tun sur Aut. L'autotuning démarre automatiquement lorsque le régulateur est allumé ou si la valeur de consigne a été modifiée. L'écran affiche la valeur réelle et tun en alternance jusqu'à ce que le processus soit terminé (peut prendre quelques minutes).

Pour interrompre le processus, appuyez sur FNC et sur pour sélectionner tof.

23. Fonction latch on (réglage du capteur)

Pour les applications avec potentiomètres linéaires Po1/Pot1 (6 KΩ) et Po2/Pot2 (150 KΩ), ainsi qu'avec les entrées analogiques (0 à 10 V, 0/4 à 20 mA), il faut régler la valeur de mesure minimale (à l'aide du paramètre 6 Lo. n.) et la valeur maximale (paramètre 7 Hi. n.) sur le capteur concerné. Le paramètre 8 LAt/LAtc doit être configuré sur Std. Il est également possible d'attribuer un point fixe 0 à l'afficheur lorsque la valeur de mesure est comprise entre Lo. n et Hi. n. Le « point 0 virtuel » est fixé avec les paramètres de fonctionnement u.05 et u.07 dans le paramètre 8 LAt/LAtc. Avec la valeur u.05, le point 0 virtuel est remis à zéro après chaque activation ; avec la valeur u.07, le point 0 virtuel est maintenu. Pour utiliser la fonction LATCH ON, configurez le paramètre LAtc comme vous le souhaitez (1).

Le mode configuration est terminé après la fonction d'étalonnage, une fois que le paramètre correspondant a été modifié.

Pour l'étalonnage, reportez-vous au tableau suivant :

Touche Effet Réalisation
1	Fin de la configuration des paramètres. L'écran affiche de manière cyclique la valeur de process Lac.	Réglez le capteur sur la valeur minimale(correspondant à Lo. n.).
2	Réglage de la valeur minimale.L'écran affiche LoU.	Réglez le capteur sur la valeur minimale(correspondant à Hi. n.).
3	Réglage de la valeur maximale.L'écran affiche HiO..	Pour mettre fin au programme de réglage du capteur, appuyez sur Pour le « point 0 virtuel », le capteur prend la position point 0.

32UR3274Sx :ou.d	En PID chauffage/refroidissement, ce paramètre définit la combinaison de la bande morte pour l'effet de chauffage et de refroidissement.	-20 à 50 % de la valeurP.b.	Une valeur négative indique une bande morte, une valeur positive un recouvrement(réglage usine 0)
33 t.c.2	Durée du cycle de refroidissement	1 à 300 Secondes (réglage usine 10)
34 FL.u	Filtre d'affichageCe filtre peut ralentir l'actualisation des valeurs sur l'écran afin de faciliter la lecture.	oFF Filtre verrouillé
		On.F	Activez le filtre (durée constante 1 sec.)
		S. 2 Moyenne de 2 valeurs
		S. 3 Moyenne de 3 valeurs
		S. 4 Moyenne de 4 valeurs
		S. 5 Moyenne de 5 valeurs
		S. 6 Moyenne de 6 valeurs
		S. 7 Moyenne de 7 valeurs
		S. 8 Moyenne de 8 valeurs
		S. 9 Moyenne de 9 valeurs
		S. 10 Moyenne de 10 valeurs

20. Tuning

Le mode tuning permet de régler de façon optimale des paramètres PID afin de garantir une bonne régulation :

• commande « linéaire », stable, de la température, sans variations
• réaction rapide aux variations causées par des influences externes. Le tuning regroupe le calcul et le réglage des paramètres suivants :
• bande proportionnelle
• bande intégrale
• bande différentielle Il n'est pas possible de modifier la valeur de consigne pendant le tuning automatique.

10. Modification de la valeur de consigne

Pour modifier la valeur de consigne, appuyez sur la touche (ou) sur une touche fléchée : la LED Out1 clignote, il est alors possible de modifier la valeur de consigne à l'aide des touches fléchées.

Affichage Description Consigne
1ou ou	L'écran affiche la valeur de consigne ; la LED Out1 clignote.	Appuyez sur la toucheou pour modifier les valeurs de consigne (avance rapide disponible). L'écran affiche la nouvelle valeur réelle (valeur de l'entrée capteur) 4 secondes environ après la dernière modification.
2 L'écran affiche la valeur d'alarme ; la LED Out2 clignote.		Appuyez sur la toucheou pour augmenter ou diminuer la valeur de consigne (avance rapide disponible). La nouvelle valeur est enregistrée automatiquement dès que les touches sont relâchées et l'écran affiche la nouvelle valeur réelle 4 secondes environ après la dernière modification.

11. Avertissements d'erreur possibles

Si l'afficheur ne fonctionne pas correctement, le cycle en cours est interrompu et un code d'erreur s'affiche. Exemple : en cas de panne du thermo-élément, le code E-05 clignote sur l'écran. Pour les autres erreurs, reportez-vous au tableau ci-dessous :

Erreur Cause Consigne
E-01	Erreur dans EEPROM	Contactez votre revendeur.
E-02	Capteur de mesure de compensation des points froids défectueux (court-circuit) ou température ambiante en dehors de la plage autorisée.	Contactez votre revendeur.
E-04	Saisie invalide. Porto possible des valeurs étalonnées.	Vérifiez les paramètres réglés.
E-05	Capteur de mesure défectueux (rupture du fil/ point de raccordement ouvert) ou température ambiante en dehors de la plage autorisée.	Vérifiez les connexions, les points de raccordements et le capteur de mesure.
E-08	Données d'étalonnage manquantes.	Contactez votre revendeur.

1. Dimensions et instructions de montage

DÉCOUPE DE TABLEAU 28,5 X 70,5 MM ÉPAISSEUR RECOMMANDÉE : 2 à 8 mm 42 mm avec carte mémoire installée 35 mm 12,3 OUT 1 OUT 2 LT ST 77 mm 53 mm

13. Raccordement électrique

Ce régulateur à haute résistance aux perturbations convient pour une utilisation industrielle. Veuillez néanmoins respecter les mesures de sécurité qui suivent : - Séparez le câble de signal et l'alimentation électrique.

- N'installez pas l'appareil à proximité de disjoncteurs, contacteurs ou moteurs à haute tension, et laissez un espace suffisant avec les filtres, bobines, aimants ou autres consommateurs inductifs ou capacitatifs puissants. - Éloignez le régulateur des appareils à haute tension et des convertisseurs de fréquence.

En cas d'alarme au moment du démarrage de l'appareil, la sortie est désactivée. Une fois que le problème a été résolu, la sortie redevient active. En cas de nouveau déclenchement de l'alarme.

28UR3274Sx : Fnc	Choix du type de fonctionnement et possibilités de visualisation	d.SE	Doubles valeurs de consigne (réglage usine)
		S.SE Valeur de consigne simple
		uiS	Indicateur uniquement (pas de sortie de relais)
		F.b.M Choix bande neutre / bande morte
		MAi	Process et valeurs de consigne masquées
		I.do	Automation1 : l'écran s'éteint complètement 15 secondes après la dernière pression sur les touches.
		2.do	Automation2 : l'écran s'éteint complètement 15 secondes après la dernière pression sur les touches, les indicateurs des sorties restent allumés.
		3.do	Automation3 : l'écran s'étoint complètement 15 secondes après la dernière pression sur les touches, les indicateurs des sorties et el point décimal restent allumés.
		5.5.u	Valeur de consigne unique : la valeur de consigne est toujours visible sur l'écran. Appuyez sur pour visualiser la valeur de process (clignotante).
29UR3274Sx : GrA	Unités	°C Celsius (réglage usine)
		°F Fahrenheit
30UR3274Sx : co.F	Choisissez le type de liquide de refroidissement en mode chauffage/ refroidissement PID : suite à la modification do ce paramètre, P.b.M et t.c.2 prennent une des valeurs indiquées.	Air Air	Fait passer t.c.2 à 10 s et P.b.M à 1.00. (réglage usine)
		Oil Huile	Fait passer t.c.2 à 4 s et P.b.M à 1.25.
		H2o Eau	Fait passer t.c.2 à 2 s et P.b.M à 2.50.
31 P.b.M	Bande proportionnelle pour un effet refroidissant	1.00 à 5.00	La bande proportionnelle pour le refroidissement est déterminée par la valeur de P.b. (paramètre 15) et multipliée par cette valeur (réglage usine 1.00)
20c.r.A	Statut de la sortie d'alarme	n.o.S	Normalement ouverte, active au démarrage de l'appareil (réglage usine)
		n.c.S	Normalement fermée, active au démarrage de l'appareil
		n.o.r	Normalement ouverte, active à la valeur de consigne de l'alarme**
		n.c.r	Normalement fermée, active à la valeur de consigne de l'alarme**
21S.c.A	Statut de la sortie d'alarme en cas de dysfonctionnement	c.o. Contact ouvert (réglage usine)
		c.c. Contact fermé
22UR3274Sx :Ld2	Statut de la LED OUT2 correspondant à une sortie programmée	c.o. Allumée si le contact est ouvert
		c.c.	Allumée si le contact est fermée (réglage usine)
23UR3274Sx :HY.A	Hystérèse d'alarme	-199 à +999 digits	Dixième de degré pour le capteur de température. Digits pour los signaux linéaires et le potentiomètre (réglage usine 0.0)

24UR3274Sx :dE..A	Temporisation del'alarme	-180 à+180secondes	Négative : temporisation de ladésactivation de l'alarmePositive : temporisation del'activation de l'alarme(réglage usine 0)
25P.SE	Autorisez ou refusezles modifications desvaleurs de consignesa l'aide du clavier enfaçade	FrE	Autorisez les modifications detoutes les valeurs de consignes(réglage usine)
		Pr.S	Valeur de consigne de régulationSPV1 protégée
		Pr.A	Valeur de consigne de régulationSPV2 protégée
		ALL	Accès refusé à toutes les valeursde consigne
26UR3274Sx :FiL	Filtre de logiciel.Nombre de valeurs demesure nécessairesau calcul d'une valeurd'affichage moyenne	1 à 15	Nombre de valeurs de mesure(fréquence d'échantillonnage 15Hz)(réglage usine 10)
27UR3274Sx :tun	Choisissez le typed'auto-optimisation PID	oFF Désactivée (réglage usine)
		Aut Automatique
		Man	Démarrage manuel del'optimisation

1. Schéma de raccordement

WACHENDORFF 10A 230V Cosf 1 5A 230V Cosf 1 3A 230V Cosf 0.8 1A 230V Cosf 0.8 Spannungs- versorgung Q1 Q2 SSR 1 2 3 4 5 6 7 8 9 10 11 12 1 Memory 2-Draht 4/20mA Versorgung V/I+ PT/NI100/1K +VDC PTC/NTC Tc

Alimentation VAC / VDC modèles UR3274S1

Alimentation 230 VAC modèles UR3274S3

Alimentation électrique 230 VAC ±10 % 50/60 Hz

Entrée analogique AN1

Pour thermo-éléments de type K, S, R, J.

- Respectez la polarité.

- Pour rallonger le câble de raccordement, utilisez uniquement des câbles adaptés et des bornes

de raccordement. Si vous utilisez un câble blindé, raccordez un seul côté à la masse.

Uniquement pour UR3274S1.

Pour un fonctionnement optimal de l'appareil, utilisez des capteurs isolés de la masse. Dans tous

les autres cas, utilisez des transformateurs isolés séparés pour chaque appareil.

Pour capteur de température Pt100, Ni100

- Pour un raccord 3 fils, utilisez un câble de même section.

- Pour un raccord 2 fils, pontez les bornes 10 et 12.

- Si vous utilisez un câble blindé, raccordez un seul côté à la masse.

Pour capteur de température NTC, PTC, Pt500, Pt1000 et potentiomètre

Si vous utilisez un câble blindé, raccordez un seul côté à la masse.

13UR3274Sx :Ld 1	Statut de la LED OUT1correspond à la sortieprogrammée	c.o. Allumée si le contact est formé
		c.c.	Allumée si le contact est ouvert(réglage usine)
14UR3274Sx :HY.c	Marcho/arrêt hystérèseou bande morte pour leréglage PID	-199 à +999digit	Dixième de degré pour le captourde température. Digits pour lessignaux linéaires et le potentiomètre(réglage usine 0.0)
15P.b.	Bande proportionnelle(°C pour latempérature)	0 à 999	0 = marche/arrêt°C (temp.) Digits (V/mA) (réglageusine 0)
16f.i.	Temps d'intégrale (ensecondes)	0 à 999	Secondes (0 intégrale désactivée)(Réglage usine 0)
17f.d.	Temps de différentielle(normalement 1⁄4 dutemps d'intégrale)	0 à 999	Secondes (0 différentielledésactivée)(Réglage usine 0)
18f.c.	Durée de cycle(normalementsupérieure à 10 spour les contactsmécaniques, 1 spour SSR ou valeurincliquée par lefabricant pour lesvannes motorisées)	1 à 300	Saisie en secondes (0 fixe la durèedu cycle à 100 ms)(réglage usine 10)
19AL.	Mode defonctionnement del'alarme. La valeur deconsigne de l'alarmeest SET2.	A.A.	Alarme absolue en rapport avec lavaleur de mesure (réglage usine)
		A.b. Alarme de bande
		A.d.S.	Alarme en cas d'écart vers le haut(valeur de consigne)
		A.d.l	Alarme en cas d'écart vers le bas(valeur de consigne)
		A.A.S	Alarme absolue, en rapport avec lavaleur de consigne 1
		coo	Refroidissement pour le modechauffage PID/refroidissement*
		M.r.	Alarme absolue avec remise à zéro manuelle (après le déclenchementde l'alarme, appuyez sur la toucheFNC pour réinitialiser la sortie)
		M.r.M.	Alarme absolue avec remise à zéro manuelle (après le déclenchementde l'alarme, appuyez sur la toucheFNC pour réinitialiser la sortie) ; lestatut du relais est mémorisé en casde coupure.

*Les paramètres 33, 34, 35, 36 sont pris en considération uniquement si le chauffage/refroidissement a été réglé (AL sélectionné comme coo) et que la valeur de P. b. n'est pas égale à zéro.

6Lo. n.	Valeur d'affichage minimale pour V/mA Exemple : pour une entrée de 4 à 20 mA, saisissez pour ce paramètre la valeur correspondant à 4 mA.	-199 à +999 digit (Réglage usine : 0)
7Hi. n.	Valeur d'affichage maximale pour V/mA Exemple : pour une entrée de 4 à 20 mA, saisissez pour ce paramètre la valeur correspondant à 20 mA.	-199 à +999 digit	(Réglage usine : 999)
8UR3274Sx :LAT	Fonction Latch On (réglage automatique des valeurs minimales et maximales pour le potentiomètre et les signaux linéaires)	oFF Etoint (règlage usine)
		Std Standard
		u.00 Zéro virtuel mémorisé
		u.05	Zéro virtuel au démarrage (voir paragraphe 23)
9UR3274Sx :cA.o	Etalonnage de l'offset. Cette valeur est ajoutée à la valeur d'affichage (normalement pour les corrections de température).	-19,9 à +99,9 unités	Contième de degré pour la température. Emplacements pour les signaux linéaires et le potentiomètre (réglage usine : 0.0)
10UR3274Sx :cA.G	Etalonnage de l'amplification du capteur, la valeur de mesure est multipliée par ce pourcentage, pour étalonner la valeur d'affichage.	-19,9 % à +99,9 %	(Réglage usine 0.0)
11rEG.	Type de commande	HEA Chauffage (N.O.) (réglage usine)
		coo Refroidissement (N.C.)
		M.r.	Alarme absolue avec remise à zéro manuelle du contact
		M.r.M.	Alarme absolue avec remise à zéro manuelle ; statut du relais mémorisé en cas de coupure.
		H.o.o.	Mode chauffage avec PID sur «0 » lorsque la valeur réelle est supérieure à la valeur de consigne.
12rEG.	Statut de la sortie de commande en cas d'erreur	c.o. Contact ouvert (réglage usine)
		c.c. Contact fermé

Pour signaux linéaires V/mA

- Respectez la polarité !

- Si vous utilisez un câble blindé, raccordez un seul côté à la masse.

Exemples de branchement pour entrée linéaire

Pour signaux de 0 V à 10 V

Respectez la polarité ! Ri ≥ 110 KΩ

Transmetteur

Pour signaux 0/4 mA à 20 mA avec capteur 3 fils

Respectez la polarité !

C = Sortie du capteur

B = Masse du capteur

A = Alimentation du capteur

⚠️ Vérifiez la tension d'alimentation du capteur !

Tension d'alimentation de 12 V à 35 V/30 mA pour UR3274S1

Tension d'alimentation de 8 V/20 mA pour UR3274S3

Pour signaux 0/4 mA à 20 mA avec alimentation de capteur externe

Respectez la polarité !

C = Sortie du capteur

B = Masse du capteur

TRANSMETTEUR DE PRESSION

Pour signaux 0/4 mA à 20 mA avec capteur 2 fils

Respectez la polarité !

C = Sortie du capteur

Alimentation du capteur

Vérifiez la tension d'alimentation du capteur !

Tension d'alimentation de 12 V à 24 V/30 mA pour UR3274S1

Tension d'alimentation de 8 V/20 mA pour UR3274S3

Sortie de relais

- Capacité de charge Q1 8 A/250 V~ (UR3274S3) Charge ohmique (cycles de commutation 2x10^5 min à 8 A/250 V~)

- Capacité de charge Q1 10 A/250 V\~ (UR3274S1) Charge ohmique (cycles de commutation 2 × 10^5 min à -10 A/250 V\~)

- Capacité de charge Q2 5 A/250 V~ ohmique (cycles de commutation 2 × 10^5 min à 3 A/250 V~)

1. Réglages de configuration

Affichage Description		Sélection
		UR3274Sx Description
1UR3274Sx : c.ou	Choisissez le type de sortie de régulation	o1.2	Régulation Q2Alarme Q2 (réglage usine)
		o1.5	Régulation Q1Alarme SSR
		SSr	Régulation SSRAlarme Q1
		o2.1	Régulation Q2Alarme Q1
		SEr	Q1 ferméQ2 ouvert
2SEn.	Uniquement pour UR3274S1 : Pour un fonctionnement optimal de l'appareil, utilisez des capteurs isolés de la masse. Dans tous les autres cas, utilisez des transformateurs isolés séparés.	tc.f	TC type K -260 à 1360 °C (réglage usine)
		tc.S TC type S (-40 à 1760 °C)
		tc.r TC type R (-40 à 1760 °C)
		tc.J TC type J (-200 à 1200 °C)
		Pt Pt100 (-200 à 600 °C)
		Pt1 Pt100 (-200 à 140 °C)
		ni Ni100 (-60 à 180 °C)
		ntc Ntc 10 KΩ (-40 à 125 °C)
		Ptc Ptc 1 KΩ (-50 à 150 °C)
		PtS Pt500 (-100 à 600 °C)
		Pt1 Pt1000 (-100 à 600 °C)
		0.10 0 à 10 V
		0.20 0 à 20 mA
		4.20 4 à 20 mA
		Po1 Potentiomètre < 6 KΩ
		Po2 Potentiomètre < 150 KΩ
3d.P.	Choix du point décimal		Aucun point décimal (réglage usine)
		0.1 point décimal
		0.0 2 points décimaux
			3 points décimaux
4Lo. S.	Choix de la valeur théorique seuil	-199 à +999 digit	Degrés pour le capteur de température. Digits pour les signaux linéaires et le potentiomètre (réglage usine : 0).
5H.i. S.	Choix de la valeur théorique maximale	-199 à +999 digit	Degrés pour le capteur de température. Digits pour les signaux linéaires et le potentiomètre (réglage usine : 0).

18. Modification des paramètres de configuration

Le menu de configuration de l'appareil est protégé par un mot de passe afin d'empêcher les accès non autorisés. Il n'est pas possible de modifier le mot de passe.

Affichage Description Sélection
1	Au bout de 5 secondes, l'écran affiche 000, le premier chiffre à gauche clignote.
2	Fait passer le premier chiffre à gauche à « 1 ».	Appuyez sur pour atteindre les chiffres suivants et entrez « 123 » pour UR3274S1.
3	L'écran affiche le premier paramètre de configuration : c.ou pour UR3274S1/S3
4	Les touches fléchées permettent de se déplacer dans le tableau de configuration dans les deux sens (avant et arrière).	Appuyez sur pour modifier les paramètres à l'aide des touches fléchées.

Sortle SSR

12 V à 35 V/30 mA pour UR3274S1

8 V/20 mA pour UR3274S3 lorsqu'il est configuré comme sortie SSR.

15. Possibilités de réglage de l'alarme

15.1 Alarme valeur absolue ou limite (A. A/AL. A. sélectionné)

Alarme absolue en mode « Chauffage » (Par.11 rEG. sélectionné HEA/HEAt) et valeur d'hystérèse supérieure à 0.

Valeur réelle Durée Paramètre d'hystérèse HY,R/HY5,R > 0 Valeur de consigne d'alarme Éteint Allumé Eteint Allumé Sortie d'alarme

Alarme absolue en mode « Froid » (Par.11 rEG. sélectionné COO/COOL) et valeur d'hystérèse supérieure à 0,

15.2 Alarme valeur absolue ou limite en rapport avec la valeur théorique (A. A. S./AL. AS. sélectionné)

Réglage de la valeur de consigne Paramètre d'hystérèse H9.R./H95.R > 0 Valeur de consigne d'alarme Durée Éteint Allumé Éteint Sortie d'alarme

Alarme absolue en mode « Chauffage » en rapport avec la valeur de consigne (Par. 11 REG, sélectionné HEA/HEAT) et valeur d'hystérèse supérieure à 0. Il est possible de modifier la valeur de consigne à l'aide des touches fléchées situées en façade.

1. Alarme de bande (A. b./AL. b. sélectionné)

Alarme de bande avec hystérèse. La valeur d'hystérèse ne doit pas être inférieure à 0.

1. Valeur limite (A. d. S./AL. d. S. sélectionné)

Alarme de valeur maximale en rapport avec la valeur de consigne et valeur d'hystérèse sup

Alarme de valeur maximale en rapport avec la valeur de consigne et valeur d'hystérèse inférieures à 0 (Par.23 HY. A/HYS. A > 0). La valeur d'hystérèse ne doit pas être inférieure à 0.

17.1 Valeur d'alarme non atteinte (A. d.1./AL. d.1. sélectionné)

Alarme de valeur minimale en rapport avec la valeur de consigne et valeur d'hystérèse supérieures à 0 (Par.23 HY. A/HYS. A > 0). La valeur d'hystérèse ne doit pas être inférieure à 0.
