Informations produit

Marque : IFM

Modèle : ST0525

Catégorie : équipements de mesure

Caractéristique	Détails
Type d'équipement	Capteur de température
Plage de mesure	-50 à +150 °C
Précision	±1 °C
Alimentation	24 V DC
Sortie	4-20 mA
Utilisation	Mesure de température dans des environnements industriels
Maintenance	Vérification régulière de l'étalonnage recommandée
Sécurité	Respecter les normes électriques en vigueur lors de l'installation
Informations générales	Compatible avec divers systèmes de contrôle et d'automatisation

FOIRE AUX QUESTIONS - ST0525 IFM

Comment calibrer l'IFM ST0525 ?

Pour calibrer l'IFM ST0525, suivez les instructions du manuel d'utilisation. Assurez-vous que l'appareil est propre et dans un environnement stable avant de commencer la calibration.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que la batterie est chargée ou que l'alimentation est connectée. Si le problème persiste, contactez le service client.

Comment interpréter les résultats de mesure de l'IFM ST0525 ?

Les résultats de mesure s'affichent sur l'écran de l'appareil. Consultez le manuel d'utilisation pour comprendre les unités de mesure et les valeurs de référence.

L'IFM ST0525 est-il étanche ?

L'IFM ST0525 a un indice de protection IP67, ce qui signifie qu'il est résistant à la poussière et à l'eau jusqu'à une certaine profondeur. Évitez de l'utiliser sous l'eau pendant de longues périodes.

Comment nettoyer l'IFM ST0525 ?

Utilisez un chiffon doux et humide pour nettoyer l'appareil. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Que faire si l'écran de l'IFM ST0525 est flou ?

Assurez-vous que l'écran est propre. Si le problème persiste, vérifiez si l'appareil nécessite une mise à jour du logiciel ou contactez le support technique.

L'IFM ST0525 est-il compatible avec d'autres équipements de mesure ?

Oui, l'IFM ST0525 peut être intégré avec d'autres équipements de mesure. Consultez le manuel pour les spécifications de compatibilité.

Où puis-je trouver des pièces de rechange pour l'IFM ST0525 ?

Les pièces de rechange peuvent être commandées auprès du revendeur agréé ou directement sur le site web du fabricant.

Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice ST0525 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ST0525 de la marque IFM.

MODE D'EMPLOI ST0525 IFM

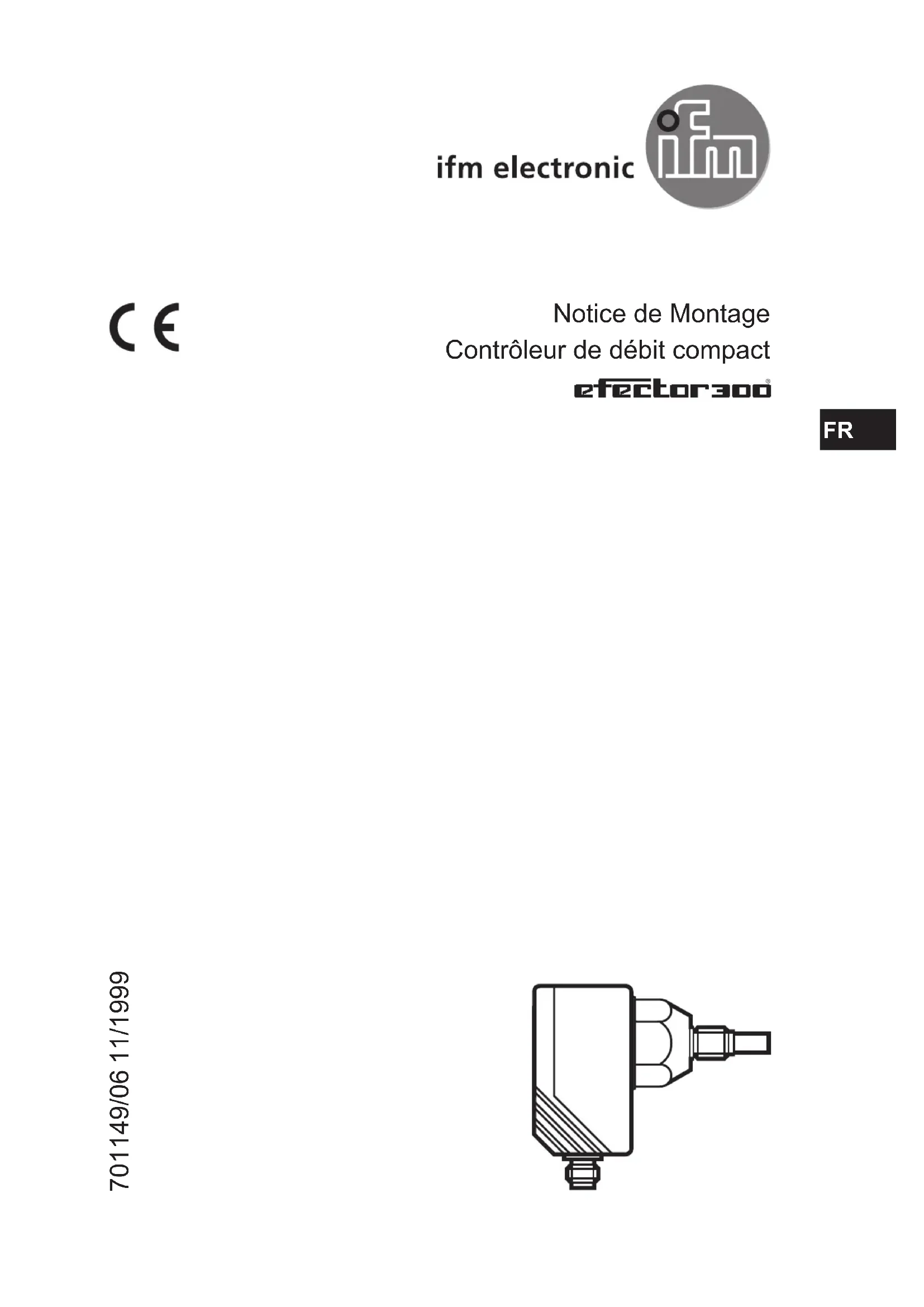

Notice de Montage Contrôleur de débit compact 701149/06 11/1999 FR2 1 Fonctionnement et caractéristiques Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte (= liquide en débit) ou non (= liquide pas en débit) et fournit un signal de commutation. 2 Montage La partie sensible de la sonde doit se trouver complètement dans le fluide.

Dans le cas des tubes horizontaux monter l'appareil latéralement, si possible (fig. 1). - Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts. - Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller.

Dans le cas des tubes verticaux nous recommandons d’effectuer le piquage là où le fluide monte (fig. 2). fig. 1 fig. 2

A = 15 mm pour des appareils, filetage M12x1 et G1/4" (BSP). A = 23 mm pour des appareils, filetage G1/2" (BSP). B = joint d’étanchéité3

Afin d’éviter un mauvais fonctionne- ment une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc. Min. 5 x diamètre de la canalisation en amont (A), min. 3 x diamètre de la canalisation en aval (B). fig. 3

min. 5 x D min. 3 x D 3 Raccordement électrique L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés. Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP. ► Mettre l’installation hors tension. ► Raccorder l'appareil (branchement selon les indications de l’étiquette).4 4 Réglage

potentiomètre de réglage sensibilité

rampe de LED - la LED rouge est allumée :l’appareil n’est pas réglé - la LED jaune est allumée : la sortie est commutée - la LED verte est allumée : l’appareil est réglé ► Mettre l’appareil sous tension. Mettre en débit constant (valeur présélection- née). > La LED jaune est allumée et la sortie est commutée durant env. 20s (retard à la disponibilité). ► Tourner le potentiomètre jusqu’à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de débit ou de température). ► Après le réglage coller l’étiquette fournie sur le potentiomètre afin de le proté- ger contre un maniement inadmissible. 5 Fonctionnement Après le montage, le câblage et le réglage vérifiez le bon fonctionnement de l'appareil. Maintenance recommandée Vérifier périodiquement l’éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel..5

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table). Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puis- sance sont à proximité des appareils. Immunité aux parasites Norme Niveau de sévérité décharges électrostatiques

EN 61000-4-3 3 V/m; 80 ... 1000 MHz transitoires électriques rapides

EN 61000-4-4 2 kV pince de couplage HF conduites par le câble
