ST0507 - équipements de mesure IFM - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil ST0507 IFM au format PDF.

📄 6 pages

FR 💬 Question IA ❓ 9 questions ⚙️ Specs

Assistant notice

En attente de votre message

Informations produit

Marque : IFM

Modèle : ST0507

Catégorie : équipements de mesure

Caractéristiques	Détails
Type d'équipement	Équipements de mesure
Applications	Mesure de température, pression, débit, etc.
Précision	Précision élevée pour des mesures fiables
Alimentation	Alimentation par batterie ou secteur selon le modèle
Interface utilisateur	Écran LCD pour une lecture facile des données
Maintenance	Vérification régulière des capteurs et calibration recommandée
Sécurité	Conforme aux normes de sécurité en vigueur
Poids	Poids léger pour une manipulation aisée
Dimensions	Compact pour un rangement facile
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - ST0507 IFM

Comment calibrer l'IFM ST0507 ?

Pour calibrer l'IFM ST0507, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'utiliser des étalons appropriés et de suivre les procédures de calibration recommandées.

Que faire si l'IFM ST0507 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que les connexions sont sécurisées et que la source d'alimentation fonctionne. Si le problème persiste, consultez le service après-vente.

Comment interpréter les données mesurées par l'IFM ST0507 ?

Les données mesurées peuvent être interprétées en fonction des unités de mesure affichées. Consultez le manuel pour comprendre les différentes valeurs et leur signification dans votre application spécifique.

L'IFM ST0507 peut-il être utilisé dans des environnements humides ?

Oui, l'IFM ST0507 est conçu pour résister à des environnements humides, mais il est important de respecter les spécifications de protection IP indiquées dans le manuel d'utilisation.

Comment réinitialiser l'IFM ST0507 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez aux paramètres dans le menu et sélectionnez l'option de réinitialisation aux paramètres d'usine. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Que faire si l'IFM ST0507 affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Chaque code correspond à un problème spécifique. Suivez les recommandations pour résoudre le problème.

Quelle est la durée de vie de la batterie de l'IFM ST0507 ?

La durée de vie de la batterie dépend de l'utilisation et des conditions d'exploitation. En général, la batterie peut durer jusqu'à plusieurs mois avant d'avoir besoin d'être remplacée.

Comment nettoyer l'IFM ST0507 ?

Utilisez un chiffon doux et légèrement humidifié pour nettoyer l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

L'IFM ST0507 est-il compatible avec d'autres équipements de mesure ?

L'IFM ST0507 est conçu pour être compatible avec divers équipements de mesure, mais il est recommandé de consulter le manuel ou le fabricant pour vérifier la compatibilité spécifique.

Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice ST0507 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ST0507 de la marque IFM.

MODE D'EMPLOI ST0507 IFM

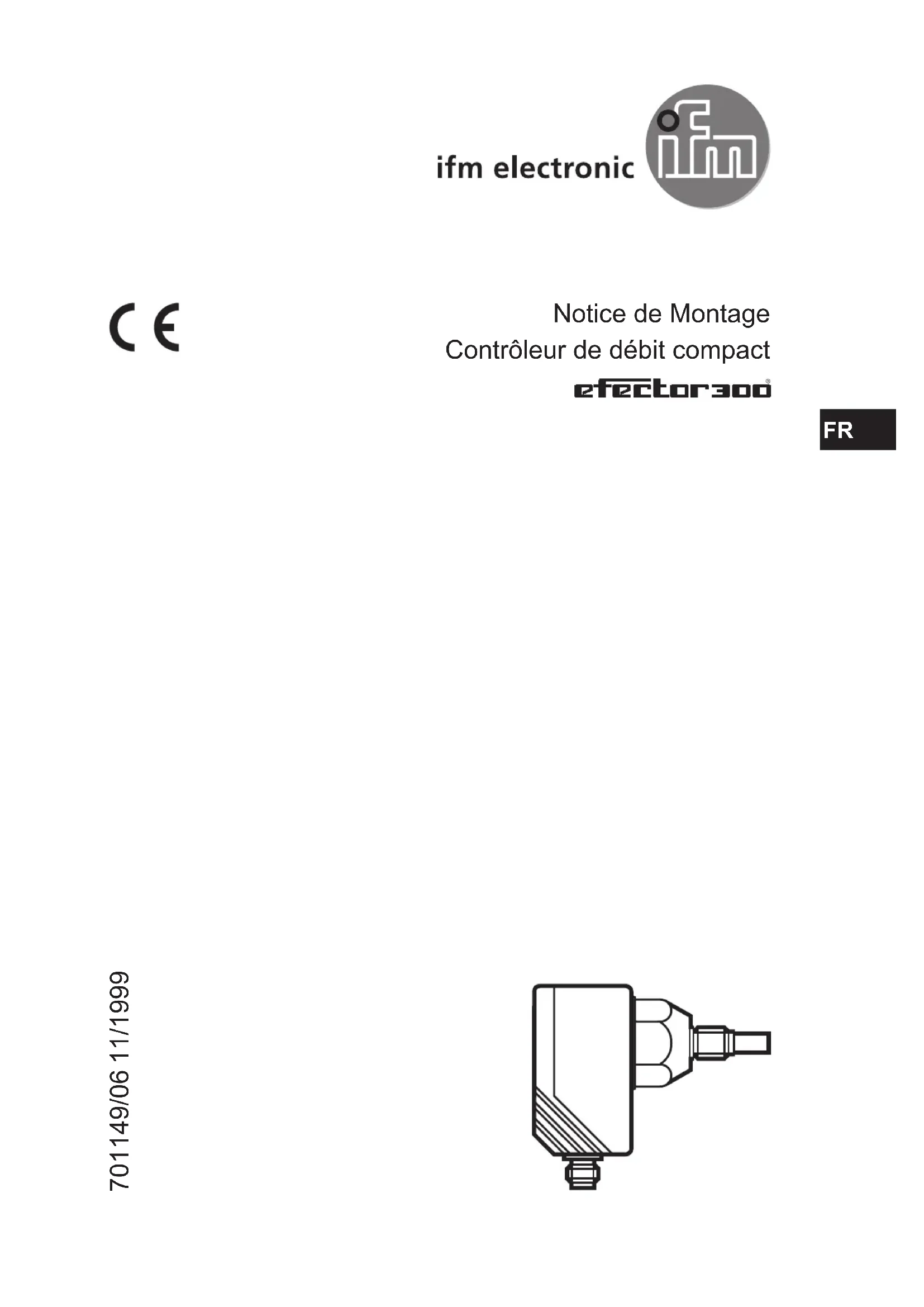

Notice de Montage Contrôleur de débit compact 701149/06 11/1999 FR2 1 Fonctionnement et caractéristiques Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte (= liquide en débit) ou non (= liquide pas en débit) et fournit un signal de commutation. 2 Montage La partie sensible de la sonde doit se trouver complètement dans le fluide.

Dans le cas des tubes horizontaux monter l'appareil latéralement, si possible (fig. 1). - Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts. - Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller.

Dans le cas des tubes verticaux nous recommandons d’effectuer le piquage là où le fluide monte (fig. 2). fig. 1 fig. 2

A = 15 mm pour des appareils, filetage M12x1 et G1/4" (BSP). A = 23 mm pour des appareils, filetage G1/2" (BSP). B = joint d’étanchéité3

Afin d’éviter un mauvais fonctionne- ment une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc. Min. 5 x diamètre de la canalisation en amont (A), min. 3 x diamètre de la canalisation en aval (B). fig. 3

min. 5 x D min. 3 x D 3 Raccordement électrique L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés. Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP. ► Mettre l’installation hors tension. ► Raccorder l'appareil (branchement selon les indications de l’étiquette).4 4 Réglage

potentiomètre de réglage sensibilité

rampe de LED - la LED rouge est allumée :l’appareil n’est pas réglé - la LED jaune est allumée : la sortie est commutée - la LED verte est allumée : l’appareil est réglé ► Mettre l’appareil sous tension. Mettre en débit constant (valeur présélection- née). > La LED jaune est allumée et la sortie est commutée durant env. 20s (retard à la disponibilité). ► Tourner le potentiomètre jusqu’à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de débit ou de température). ► Après le réglage coller l’étiquette fournie sur le potentiomètre afin de le proté- ger contre un maniement inadmissible. 5 Fonctionnement Après le montage, le câblage et le réglage vérifiez le bon fonctionnement de l'appareil. Maintenance recommandée Vérifier périodiquement l’éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel..5

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table). Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puis- sance sont à proximité des appareils. Immunité aux parasites Norme Niveau de sévérité décharges électrostatiques

EN 61000-4-3 3 V/m; 80 ... 1000 MHz transitoires électriques rapides

EN 61000-4-4 2 kV pince de couplage HF conduites par le câble
