MODE D'EMPLOI ST0527 IFM

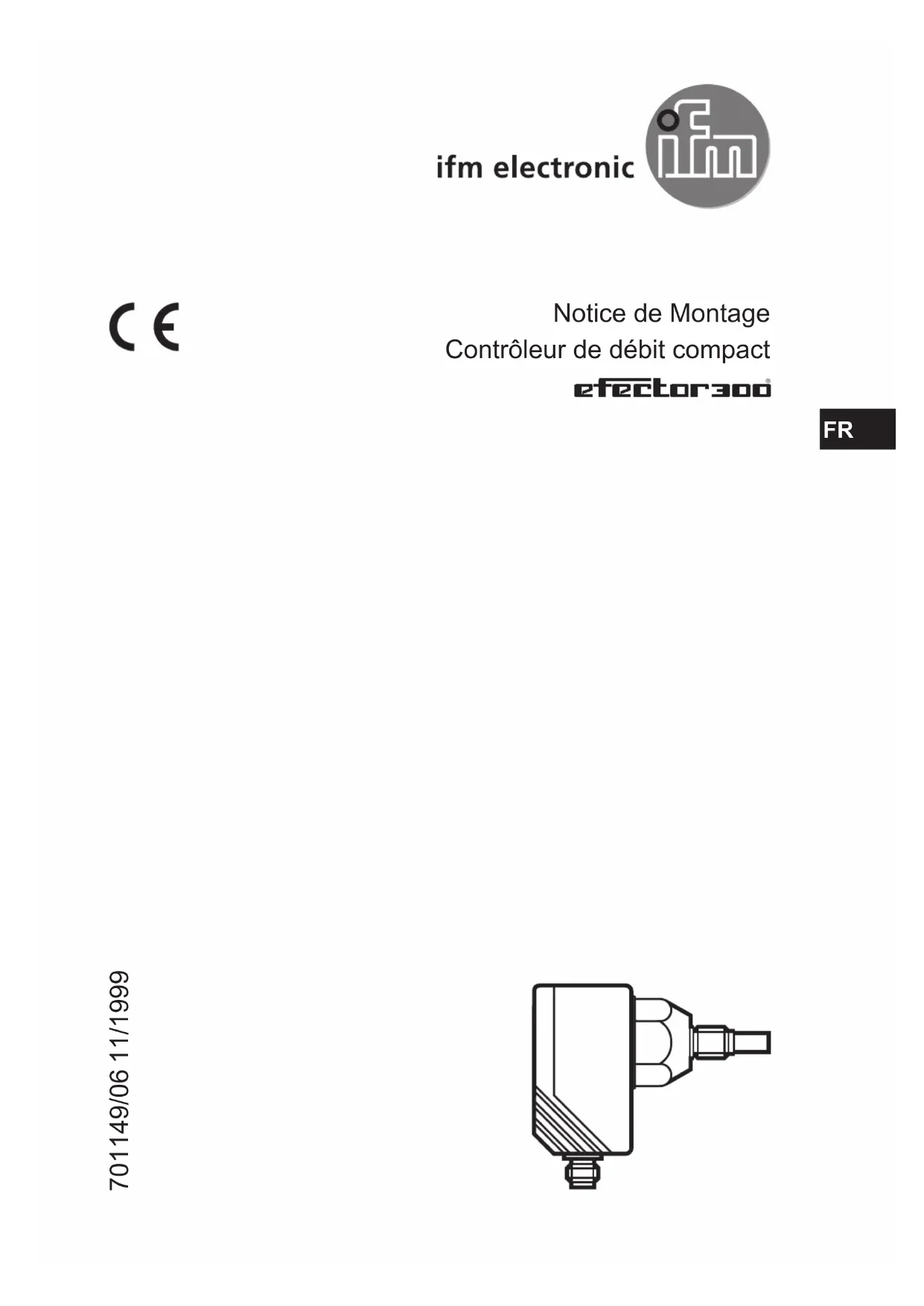

Notice de Montage Contrôleur de débit compact 701149/06 11/1999 FR2 1 Fonctionnement et caractéristiques Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte (= liquide en débit) ou non (= liquide pas en débit) et fournit un signal de commutation. 2 Montage La partie sensible de la sonde doit se trouver complètement dans le fluide.

Dans le cas des tubes horizontaux monter l'appareil latéralement, si possible (fig. 1). - Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts. - Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller.

Dans le cas des tubes verticaux nous recommandons d’effectuer le piquage là où le fluide monte (fig. 2). fig. 1 fig. 2

A = 15 mm pour des appareils, filetage M12x1 et G1/4" (BSP). A = 23 mm pour des appareils, filetage G1/2" (BSP). B = joint d’étanchéité3

Afin d’éviter un mauvais fonctionne- ment une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc. Min. 5 x diamètre de la canalisation en amont (A), min. 3 x diamètre de la canalisation en aval (B). fig. 3

min. 5 x D min. 3 x D 3 Raccordement électrique L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés. Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP. ► Mettre l’installation hors tension. ► Raccorder l'appareil (branchement selon les indications de l’étiquette).4 4 Réglage

potentiomètre de réglage sensibilité

rampe de LED - la LED rouge est allumée :l’appareil n’est pas réglé - la LED jaune est allumée : la sortie est commutée - la LED verte est allumée : l’appareil est réglé ► Mettre l’appareil sous tension. Mettre en débit constant (valeur présélection- née). > La LED jaune est allumée et la sortie est commutée durant env. 20s (retard à la disponibilité). ► Tourner le potentiomètre jusqu’à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de débit ou de température). ► Après le réglage coller l’étiquette fournie sur le potentiomètre afin de le proté- ger contre un maniement inadmissible. 5 Fonctionnement Après le montage, le câblage et le réglage vérifiez le bon fonctionnement de l'appareil. Maintenance recommandée Vérifier périodiquement l’éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel..5

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table). Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puis- sance sont à proximité des appareils. Immunité aux parasites Norme Niveau de sévérité décharges électrostatiques

EN 61000-4-3 3 V/m; 80 ... 1000 MHz transitoires électriques rapides

EN 61000-4-4 2 kV pince de couplage HF conduites par le câble
