EVC410 - Câble pour ordinateur et périphérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble de raccordement pour capteur
Marque	IFM
Modèle	EVC410
Catégorie	Câble pour ordinateur et périphérique
Type de connecteur	M12 mâle
Nombre de broches	4
Longueur	5 m
Matériau du câble	PVC
Température de fonctionnement	-25°C à +80°C
Degré de protection	IP67
Couple de serrage recommandé	0,3 à 0,5 Nm
Tension nominale	24 V DC
Courant nominal	4 A
Résistance de contact	≤ 5 mΩ
Section du câble	4 x 0,34 mm²
Fonction principale	Raccordement de capteurs et transmission de signaux
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les solvants
Sécurité	Respecter le couple de serrage et la plage de température
Pièces détachées	Non disponibles séparément
Réparabilité	Non réparable, remplacer l'ensemble
Poids approximatif	100 g

FOIRE AUX QUESTIONS - EVC410 IFM

À quoi sert le câble EVC410 ?

Le câble EVC410 permet de raccorder un capteur (par exemple un capteur inductif ou photodélectrique) à un automate ou un système de contrôle. Il transmet les signaux et l'alimentation électrique.

Quelle est la longueur du câble ?

La longueur standard du câble EVC410 est de 5 mètres. D'autres longueurs peuvent être disponibles selon les variantes.

Comment raccorder le câble au capteur ?

Insérez le connecteur mâle M12 dans la prise femelle du capteur. Vissez l'écrou à la main jusqu'à ce qu'il soit bien en place, puis serrez avec un couple de 0,3 à 0,5 Nm à l'aide d'une clé dynamométrique si possible.

Quel couple de serrage appliquer ?

Le couple de serrage recommandé est de 0,3 à 0,5 Nm. Ne dépassez pas cette valeur pour éviter d'endommager le connecteur.

Le câble est-il résistant à l'eau ?

Oui, le câble EVC410 possède un degré de protection IP67, ce qui le rend étanche à la poussière et à l'immersion temporaire dans l'eau.

Puis-je utiliser ce câble avec d'autres capteurs ?

Ce câble est conçu pour les capteurs IFM avec connecteur M12 à 4 broches, mais il peut être utilisé avec tout capteur compatible M12 4 broches respectant le même brochage.

Comment nettoyer le câble ?

Nettoyez le câble avec un chiffon doux et sec. N'utilisez pas de solvants agressifs ou de produits abrasifs qui pourraient endommager le boîtier.

Que faire si le connecteur est endommagé ?

Le connecteur n'est pas réparable. Si le connecteur est endommagé, remplacez l'ensemble du câble par un neuf.

Est-ce que le câble est compatible avec les systèmes IFM ?

Oui, le câble EVC410 est spécialement conçu pour les capteurs et systèmes IFM. Il assure une compatibilité parfaite avec les connecteurs et le brochage IFM.

Où puis-je trouver la notice complète ?

La notice complète est disponible au format PDF sur le site notice-facile.com. Vous pouvez la télécharger gratuitement en recherchant la référence EVC410.

MODE D'EMPLOI EVC410 IFM

Instruction de montage

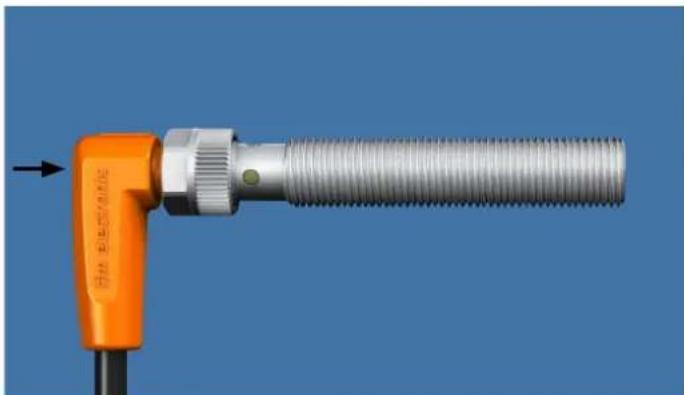

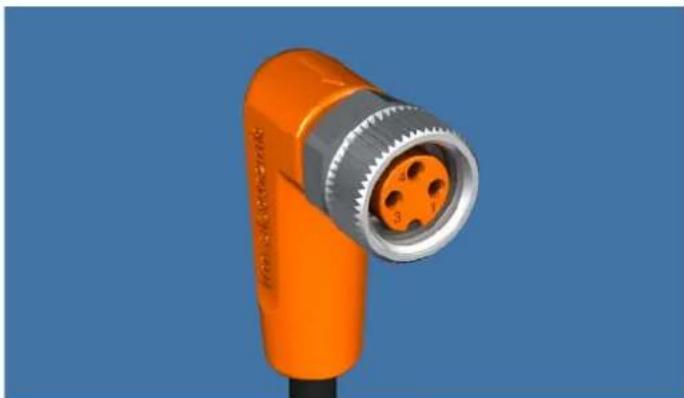

Raccorder le connecteur au capteur. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,3... 0,5 Nm (à la main). Pour les connecteurs mâles, observer le couple de serrage du pendant.

Pour le démontage, desserrer l'écrou et presser simultanément le connecteur contre le capteur.
