Informations produit

Marque : IFM

Modèle : SF2204

Catégorie : équipements de mesure

Caractéristiques	Détails
Type d'équipement	Capteur de débit
Plage de mesure	0,5 à 10 m/s
Précision	± 1 % de la valeur mesurée
Alimentation	24 V DC
Sortie	Signal analogique 4-20 mA
Température de fonctionnement	-25 à 80 °C
Matériau du boîtier	Acier inoxydable
Dimensions	Longueur : 100 mm, Diamètre : 50 mm
Utilisation	Mesure de débit dans les applications industrielles
Maintenance	Vérification régulière des connexions et nettoyage du capteur
Sécurité	Conforme aux normes CE, protection contre les courts-circuits
Informations générales	Idéal pour les fluides non corrosifs

FOIRE AUX QUESTIONS - SF2204 IFM

Quel est le but principal de l'IFM SF2204 ?

L'IFM SF2204 est un équipement de mesure conçu pour surveiller des paramètres spécifiques dans divers processus industriels.

Comment calibrer l'IFM SF2204 ?

Pour calibrer l'IFM SF2204, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'utiliser des étalons appropriés et de respecter les conditions environnementales recommandées.

Quels types de signaux peut produire l'IFM SF2204 ?

L'IFM SF2204 peut produire des signaux analogiques et numériques selon la configuration choisie.

Que faire si l'IFM SF2204 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Assurez-vous également que le fusible n'est pas grillé.

Comment interpréter les données mesurées par l'IFM SF2204 ?

Les données mesurées peuvent être interprétées à l'aide du logiciel fourni avec l'appareil ou à l'aide d'un affichage externe si disponible. Référez-vous au manuel pour les unités de mesure spécifiques.

L'IFM SF2204 est-il étanche ?

L'IFM SF2204 possède un indice de protection IP spécifique. Consultez la fiche technique pour connaître son niveau d'étanchéité et les conditions d'utilisation.

Comment mettre à jour le firmware de l'IFM SF2204 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'IFM et suivez les instructions de mise à jour dans le manuel d'utilisation.

Quel type de maintenance est requis pour l'IFM SF2204 ?

Une maintenance régulière consiste à vérifier les connexions, nettoyer les capteurs et s'assurer qu'aucun dommage n'est visible sur l'appareil.

Comment contacter le support technique pour l'IFM SF2204 ?

Vous pouvez contacter le support technique via le site web d'IFM ou en utilisant le numéro de téléphone indiqué dans le manuel d'utilisation.

Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice SF2204 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF2204 de la marque IFM.

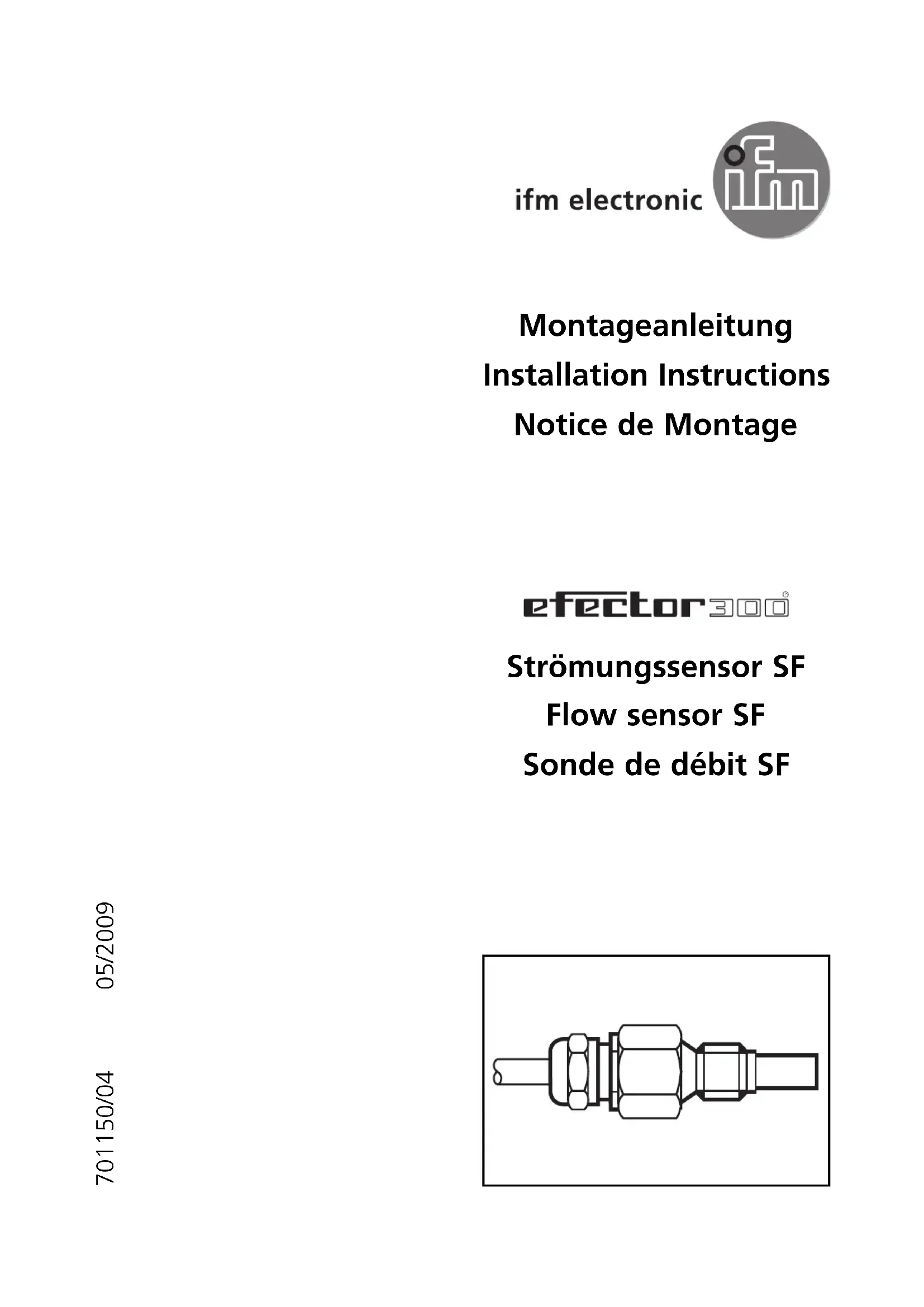

MODE D'EMPLOI SF2204 IFM

packing washer packing washerFonctionnement et caractéristiques La sonde de débit surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation présé- lectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation. Montage La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux monter l'appareil latérale- ment, si possible (fig. 1). Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller. Dans le cas des tubes verticaux nous recommandons d’effectuer le piquage là où le fluide monte (fig. 2). A = 15mm pour M12 x 1 et G 1/4" (BSP); A = 33mm pour G 1/2" (BSP). Afin d’éviter un mauvais fonc- tionnement une distance mini- mum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 x diamètre de la canalisa- tion en amont (A), min. 3 x diamètre de la canalisation en aval (B). Raccordement électrique Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
