EVW128 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Modèle	EVW128
Marque	IFM
Dimensions (L x l x H)	40 x 12 x 12 mm (cylindrique M12)
Poids	15 g
Matériau du boîtier	Inox
Alimentation	10-30 V DC
Consommation de courant	< 10 mA
Sortie	PNP normalement ouvert (NO)
Plage de détection	4 mm (montage encastré)
Fréquence de commutation	500 Hz
Protection	IP67
Connectique	Connecteur M12
Température de fonctionnement	-25 à 80 °C
Fonctions principales	Détection sans contact d'objets métalliques
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Respecter les consignes de montage ; ne pas dépasser la tension d'alimentation
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV IFM
Informations générales	Utiliser uniquement en intérieur ; éviter les chocs

FOIRE AUX QUESTIONS - EVW128 IFM

Comment installer le capteur EVW128 ?

Pour installer le capteur, raccordez le connecteur en respectant le sens indiqué par la flèche. Serrez l'écrou avec un couple de 0,6 Nm (à la main) à 1,5 Nm (avec une clé de 14 mm). Pour un environnement agressif, serrez d'un cran d'arrêt supplémentaire.

Quel est le couple de serrage recommandé pour le connecteur ?

Le couple de serrage recommandé est de 0,6 Nm à la main et jusqu'à 1,5 Nm avec une clé (cote sur plat 14) pour assurer le degré de protection IP67.

Comment raccorder correctement le connecteur ?

Alignez la flèche du connecteur avec le repère du capteur pour un codage correct. Enfoncez le connecteur jusqu'à la butée, puis serrez l'écrou au couple spécifié.

Quelle est la plage de détection du capteur ?

La plage de détection est de 4 mm pour un montage encastré. La détection est fiable pour les objets métalliques ferreux.

Le capteur ne détecte pas correctement, que faire ?

Vérifiez l'alimentation (10-30 V DC), le branchement du connecteur, et l'alignement. Assurez-vous que la cible est dans la plage de détection et que le capteur n'est pas endommagé. Consultez la notice pour le diagnostic.

Peut-on utiliser le capteur dans un environnement humide ?

Oui, le capteur est protégé IP67, il résiste à l'immersion temporaire. Toutefois, pour les environnements agressifs, serrez l'écrou d'un cran supplémentaire pour améliorer la tenue aux vibrations.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et non abrasif. N'utilisez pas de solvants ou de produits chimiques agressifs qui pourraient endommager le boîtier.

Quels sont les voyants d'état ?

Le capteur ne possède pas de voyant intégré. La sortie PNP est active (état haut) lorsqu'un objet est détecté. Vous pouvez raccorder une charge avec indicateur LED.

Où trouver la fiche technique complète ?

La fiche technique complète est disponible sur le site notice-facile.com ou sur le site officiel IFM. Téléchargez le PDF de la notice pour plus de détails.

Comment commander des pièces de rechange ?

Le capteur ne contient pas de pièces réparables par l'utilisateur. En cas de défaut, contactez le SAV IFM ou un distributeur agréé pour un remplacement.

MODE D'EMPLOI EVW128 IFM

Instruction de montage

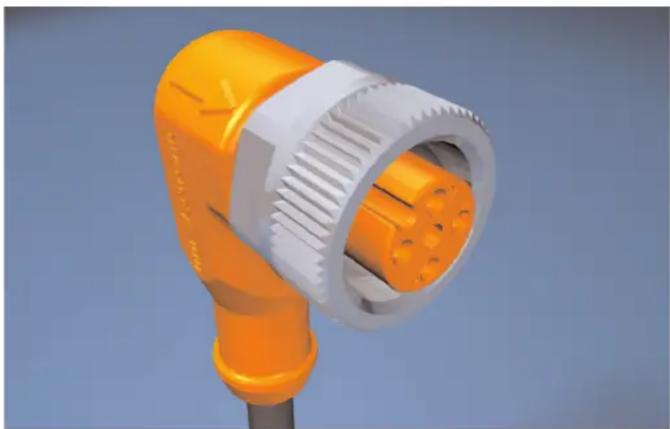

Raccorder le connecteur au capteur, la flèche indique la bonne direction du codage. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Pour le démontage, desserrer l'écrou et presser simultanément le connecteur contre le capteur.

Pour les applications en environnement agressif, serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations. Utiliser également une clé (cote sur plat 14) pour le démontage.
