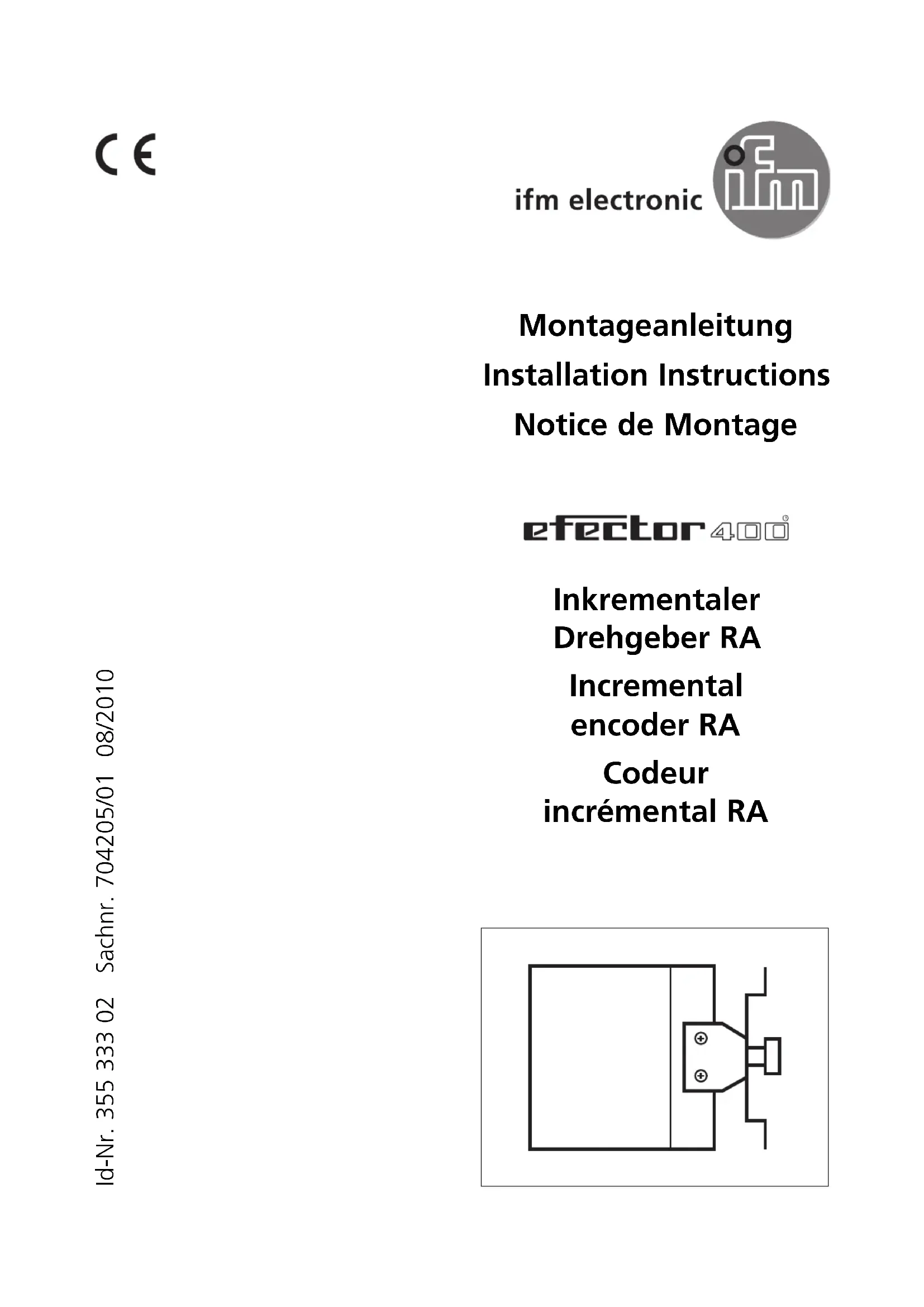

MODE D'EMPLOI RA6029 IFM

180° 180° 90° output A output B 0 indexFonctionnement et caractéristiques Le codeur convertit le mouvement de rotation en séquences d’impul- sions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette

Fréquence d’impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V)

Vitesse de rotation maxi mécanique: 10.000 tr/mn

Vitesse de rotation maxi électrique (en tr/mn): (f max /Z)

max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas) Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage.

1. Mettre les écrous (1) de serrage sur le codeur.

2. Introduire l’arbre dans le codeur (5 mm au minimum, 21 mm au

maximum) et fixer l’accouplement stator à l’aide de quatre vis M3.

3. Visser les écrous (1) de serrage.

Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit.

(2) (1) (1)Raccordement électrique Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: Version 5 V: sortie TTL, 50 mA Version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-cir- cuits Extension par câble blindé; longueur maxi 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance mini env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l’électronique d’exploitation via le blindage et relier à la terre.

180° 180° 90° sortie A sortie B index 0
