Type de produit Appareil électronique industriel (IO-Link)
Marque IFM
Modèle AL1000
Tension d'alimentation 24 V DC
Interface de communication IO-Link pour PROFINET
Indice de protection IP76
Matériau du boîtier Plastique
Nombre de ports IO-Link 8 (4 ports A + 4 ports B)
Connecteurs d'alimentation PWR IN (X31) et PWR OUT (X32)
Connecteurs Ethernet 2 ports RJ45 (X21, X22)
Affectation des broches PWR Broche 1: +24 V DC, Broche 2: GND, Broche 3: GND, Broche 4: +24 V DC
Température de fonctionnement -25 °C à 70 °C
Dimensions (L×l×h) 120 mm × 80 mm × 40 mm
Poids 200 g
Mise à la terre Via les vis de fixation
Consignes de sécurité Respecter les normes CEM et décharge électrostatique (EN 61340-5-1)
Entretien Nettoyer avec un chiffon sec, éviter les solvants
Réparabilité Faire appel à un service agréé IFM
Pièces détachées Connecteurs et câbles en option
Informations générales Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - AL1000 IFM

Quelle est la tension d'alimentation de l'IFM AL1000 ?
L'appareil fonctionne sous une tension de 24 V DC. Ne jamais dépasser cette tension.
Comment raccorder les câbles sur l'AL1000 ?
Utilisez les connecteurs PWR IN (X31) et PWR OUT (X32) pour l'alimentation, et les connecteurs Ethernet (X21, X22) pour le réseau. Les ports IO-Link sont sur X01 à X08. Consultez le schéma d'affectation des broches dans la notice.
Quel est l'indice de protection de l'appareil ?
L'indice de protection est IP76, offrant une bonne résistance à la poussière et à l'immersion temporaire.
L'IFM AL1000 est-il compatible avec PROFINET ?
Oui, l'appareil est conçu pour fonctionner avec le protocole PROFINET via ses ports Ethernet.
Comment mettre l'appareil à la terre ?
Mettez l'appareil à la terre en utilisant les vis de fixation prévues à cet effet.
Que faire en cas de dysfonctionnement ?
Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, contactez un service agréé IFM pour la réparation.
Combien de ports IO-Link possède l'AL1000 ?
L'appareil dispose de 8 ports IO-Link : 4 ports A (X01-X04) et 4 ports B (X05-X08).
Puis-je utiliser l'appareil en parallèle avec d'autres ?
Oui, vous pouvez utiliser un répartiteur en Y pour connecter plusieurs appareils en parallèle.
Quelle est la température de fonctionnement de l'AL1000 ?
L'appareil fonctionne dans une plage de température de -25 °C à 70 °C.
Où puis-je télécharger la notice de l'IFM AL1000 ?
La notice est disponible gratuitement en format PDF sur notice-facile.com.

Questions des utilisateurs sur AL1000 IFM

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Appareil électronique industriel au format PDF gratuitement ! Retrouvez votre notice AL1000 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AL1000 de la marque IFM.

MODE D'EMPLOI AL1000 IFM

cables d'accompagnement estimés hermétiques et empêchent capuches protectrices par las conséquences que ne s'est empañado en el oto de la rocha.

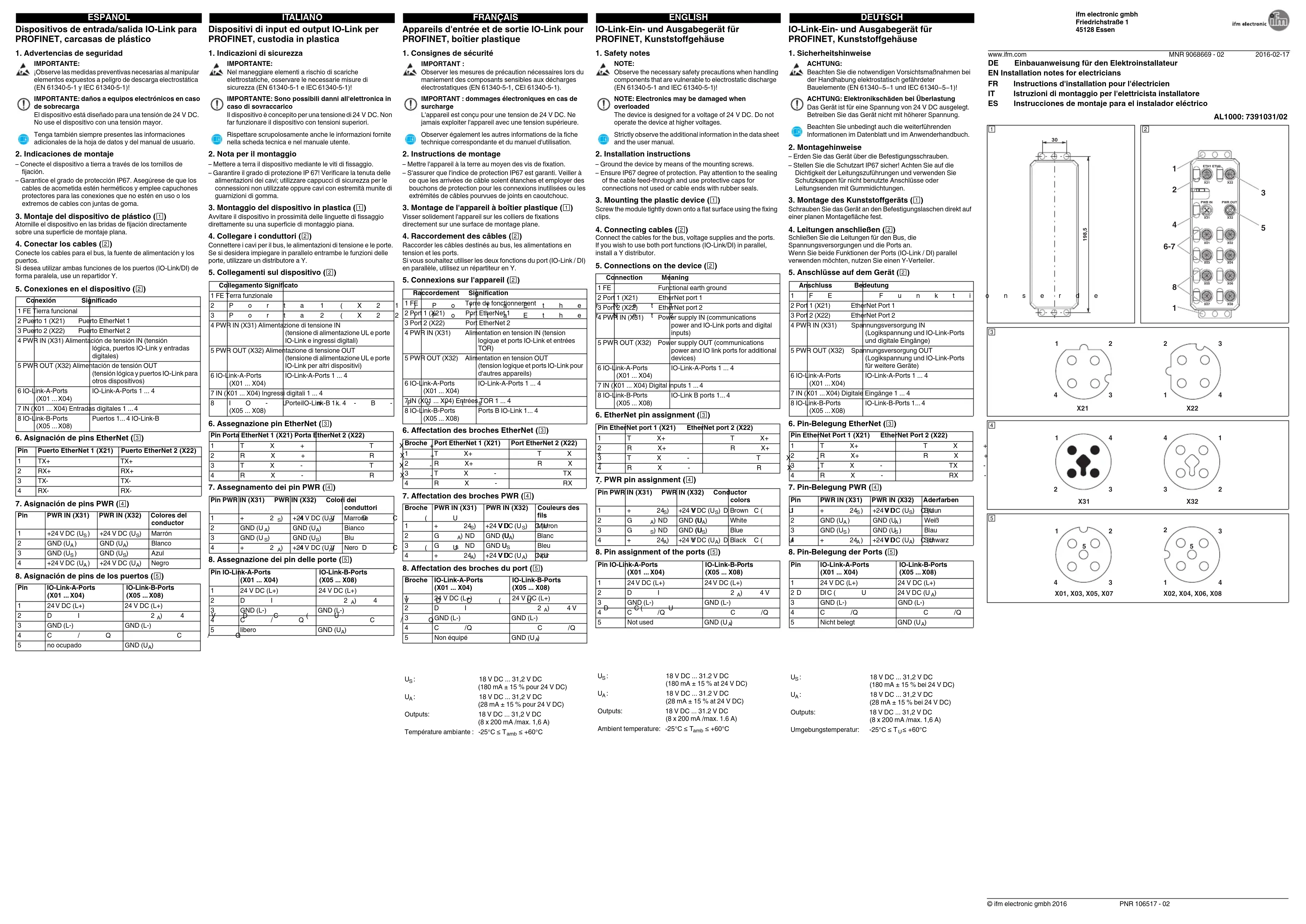

Appareils d'entrée et de sortie IO-Link pour PROFINET, boîterie plastique
