| Type de produit | Appareil électronique industriel (module IO-Link) |
| Marque | IFM |
| Modèle | AL1020 |
| Alimentation | 24 V DC |
| Connectivité réseau | EtherNet (2 ports) |
| Ports IO-Link | 8 ports (4 ports A, 4 ports B) |
| Entrées TOR | 4 entrées |
| Boîtier | Plastique |
| Montage | Sur surface plane avec colliers de fixation |
| Mise à la terre | Via les vis de fixation |
| Protection | Contre décharges électrostatiques (EN 61340-5-1) |
| Température de fonctionnement | -25°C à +60°C (estimation standard) |
| Indice de protection | IP20 (estimation) |
| Entretien | Nettoyer avec un chiffon sec, sans solvant |
| Sécurité | Ne pas dépasser 24 V DC ; respecter les consignes ESD |
| Réparabilité | Contacter le service après-vente IFM |
| Documents fournis | Notice d'utilisation (PDF) |
FOIRE AUX QUESTIONS - AL1020 IFM
Quelle est la tension d'alimentation de l'IFM AL1020 ?
L'appareil fonctionne sous une tension de 24 V DC. Ne jamais dépasser cette tension.
Comment brancher l'appareil sur le réseau ?
Raccorder les câbles EtherNet sur les ports X21 et X22. Utiliser des connecteurs appropriés et respecter l'affectation des broches (TX+, RX+, etc.).
Combien de ports IO-Link possède l'AL1020 ?
Il dispose de 8 ports IO-Link : 4 ports de type A (X01 à X04) et 4 ports de type B (X05 à X08).
Comment mettre l'appareil à la terre ?
La mise à la terre s'effectue via les vis de fixation. Veiller à une bonne connexion.
Que faire en cas de surcharge ?
L'appareil est conçu pour 24 V DC. En cas de surtension, il peut être endommagé. Vérifier l'alimentation et utiliser une source régulée.
Comment nettoyer l'appareil ?
Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de solvants ou de produits abrasifs.
Quels types de câbles utiliser pour les connexions ?
Utiliser des câbles adaptés à l'application industrielle, avec des connecteurs M12 pour les ports IO-Link et RJ45 pour EtherNet.
L'appareil est-il protégé contre les décharges électrostatiques ?
Oui, il respecte la norme EN 61340-5-1. Manipuler avec précaution.
Où télécharger la notice complète ?
La notice PDF est disponible gratuitement sur notice-facile.com pour l'IFM AL1020.
Que faire si un port IO-Link ne fonctionne pas ?
Vérifier le câblage, l'affectation des broches et la configuration du maître IO-Link. Consulter la notice pour les détails.
Questions des utilisateurs sur AL1020 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Appareil électronique industriel au format PDF gratuitement ! Retrouvez votre notice AL1020 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AL1020 de la marque IFM.

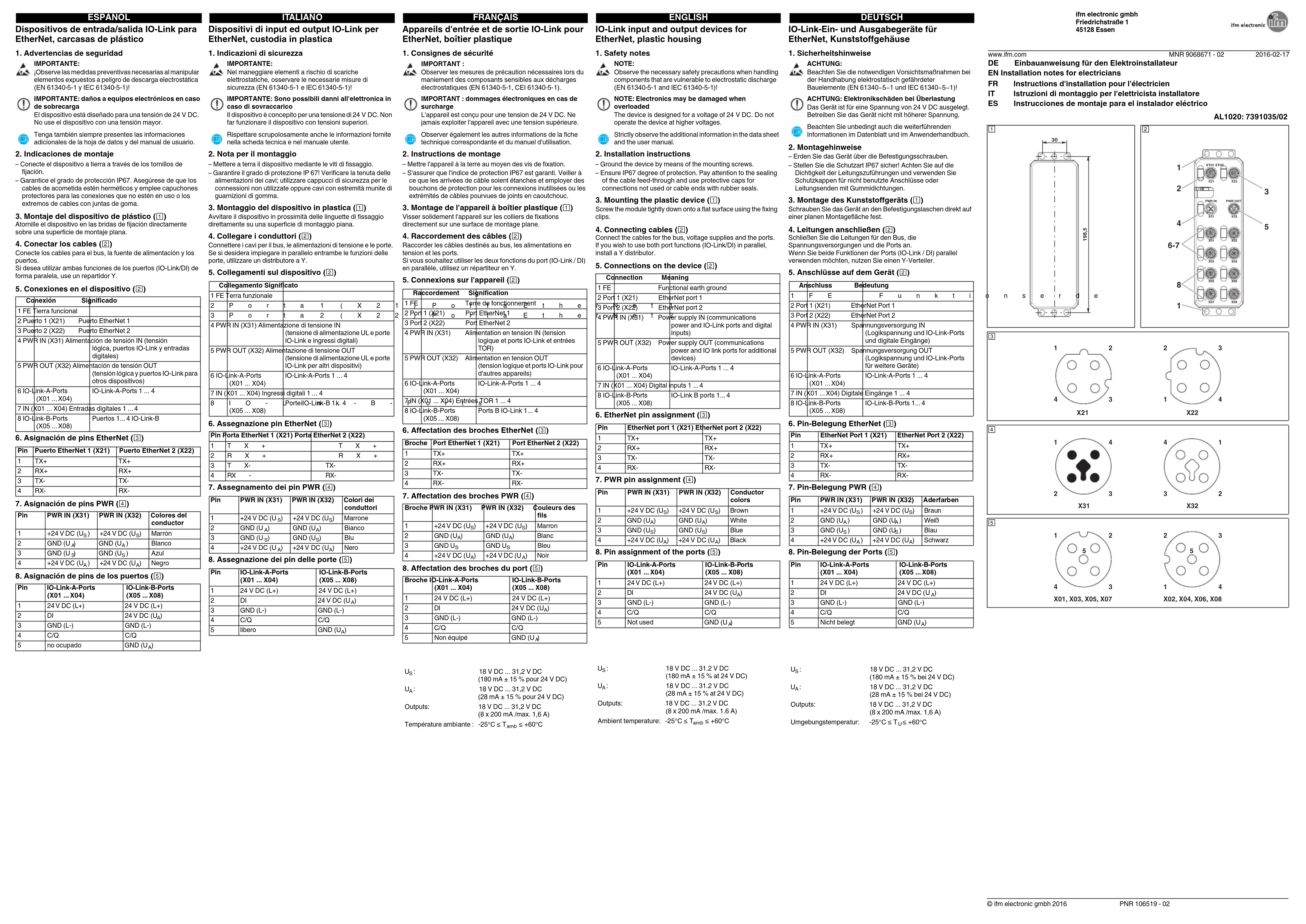

MODE D'EMPLOI AL1020 IFM
| Francais | |||
| Appareils d'entrée et de sortie IO-Link pour EtherNet, boîtier plastique | |||
| 1. Consignes de sécurité | |||
| ▲ IMPORTANT : | |||
| ▲ Observe les mesures de précaution nécessaires lors du manalement des poussi déposables aux décharges électrostatiques (EN 61340-5-1, CEI 61340-5-1). | |||
| 1) IMPORTANT : dommages électroniques en cas de surcharge | |||
| Le appareil est conçu pour une tension de 24 V DC. Ne jamais exploiter l'appareil avec une tension supérieure. | |||
| ● Observe également les autres informations de la fiche technique correspondante et du manuel d'utilisation. | |||
| 2. Instructions de montage | |||
| - Mettre l'appareil à la terre au moyen des vis de fixation | |||
| 1. Le rapport de la séquence de l'appareil et le port de l'appareil. Et ne genant. Veiller à ce que les arrivées de câble soient étanches et employer des bouchons de protection pour les connexions inattilises ou les extrêmites de câbles pour joures de joints en calcouchhouc. | |||
| 3. Montage de l'appareil à boîtier plastique (1) | |||
| Visser solidement l'appareil sur les colliers de fixations directement sur une surface de montage plane. | |||
| 4. Raccordement des câbles (1) | |||
| Raccorder les câbles destinés au bus, les alimentations en les fonctions et les fonctions en les paries. Si vous souhaitzée ainsi les deux fonctions du port (IO-Link DI) en parasille, utilise un repartiteur en Y. | |||
| 5. Connexons sur l'appareil (1) | |||
| Récordement Signification | |||
| 1 FE p.o. Tente de fonctionnement | |||
| 2 Port (X21) E T h e | |||
| 3 Port (X22) Port EtherNet 2 | |||
| 4 PWR IN (X31) Alimentation en tension IN (tension logique et ports IO-Link et entrêts TOR) | |||
| 5 PWR OUT (X32) Alimentation en tension OUT (tension logique et ports IO-Link pour d'autres appareilles) | |||
| 6 IO-Link-A-Ports (X01 X04) IO-Link-A-Ports 1 ... 4 | |||
| 7Pn (X08 X24) Entrees ZOR 1 ... 4 | |||
| 8 IO-Link-B-Ports (X05 X08) Ports B/O IO-Link 1 ... 4 | |||
| 6. Affectation des broches EtherNet (1) | |||
| Broche Port EtherNet 1 (X21) Port EtherNet 2 (X22) | |||
| 1 | TX+ | TX+ | |
| 2 | RX+ | RX+ | |
| 3 | TX- | TX- | |
| 4 | RX- | RX- | |
| 7. Affectation des broches PWR (1) | |||
| Broche PWR IN (X31) PWR IN (X32) Couleurs des fils | |||
| 1 | +24 V DC (Ug) | +24 V DC (Ug) | Marron |
| 2 | GND (Ug) | GND (Ug) | Bleu |
| 3 | GND (Ug) | GND Ug | Bleu |
| 4 | +24 V DC (Ug) | +24 V DC (Ug) | Noir |
| 8. Affectation des broches du port (1) | |||
| Broche IO-Link-A-Ports (X01 X04) IO-Link-B-Ports (X05 X08) | |||
| 1 | 24 V DC (L+) | 24 V DC (L+) | |
| 2 | DI | 24 V DC (Ug) | |
| 3 | GND (L-) | GND (-L-) | |
| 4 | C/Q | C/Q | |
| 5 | Non-équipé | GND (Ug) | |
