E30448 - Support magnétique IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	E30448
Type de produit	Support magnétique
Utilisation prévue	Positionnement de l'efector octavis pour surveillance de roulements
Matériau de l'aimant	Ferrite dure
Matériau du boîtier	Acier
Dimensions approximatives	Diamètre 30 mm, hauteur 25 mm
Poids approximatif	50 g
Couleur	Argent / Noir
Type de montage	Vissage sur support de roulement
Compatibilité	Avec l'efector octavis IFM
Force d'attraction	Élevée (non spécifiée)
Température de fonctionnement	-20 °C à +80 °C (estimation)
Indice de protection	IP67 (estimation)
Contenu de l'emballage	Support magnétique, vis de fixation
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter poussière et humidité
Sécurité	Porter des lunettes et gants de protection lors de la manipulation
Risques	Étincelles en zone explosive, destruction de données, interférence avec stimulateurs cardiaques
Réparabilité	Non réparable, pièce monobloc
Pays d'origine	Allemagne
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - E30448 IFM

Comment installer le support magnétique IFM E30448 ?

Vissez l'efector octavis au support magnétique à l'aide d'une vis. Positionnez l'ensemble sur le support du roulement à surveiller. Effectuez le test d'impulsion pour déterminer la position optimale, puis détachez l'efector octavis et vissez-le de manière durable à l'endroit déterminé.

Quelles sont les précautions de sécurité à prendre ?

Portez des lunettes de protection et des gants pour éviter les blessures dues aux forces attractives. Évitez les chocs car l'aimant en ferrite dure peut se briser en éclats tranchants.

Puis-je utiliser ce support en zone explosive ?

Non, les aimants permanents peuvent provoquer des étincelles. Ne pas installer dans les zones à risque d'explosion.

Le support magnétique peut-il endommager mes données ?

Oui, les forts champs magnétiques peuvent détruire des données informatiques ou endommager des appareils électroniques. Maintenez une distance de sécurité.

Comment nettoyer le support magnétique ?

Utilisez un chiffon sec pour enlever la poussière. Évitez l'eau et les produits nettoyants agressifs.

Quelle est la force magnétique du support ?

La force n'est pas spécifiée, mais elle est suffisante pour maintenir l'efector octavis en place de manière fiable. Soyez prudent lors de la manipulation.

Le support est-il réparable en cas de casse ?

Non, le support est une pièce monobloc non réparable. En cas de dommage, remplacez-le.

Quels accessoires sont nécessaires pour l'installation ?

Vous aurez besoin d'un efector octavis (non fourni) et d'une vis de fixation (fournie avec le support).

Comment déterminer la position optimale du capteur ?

Utilisez la fonction test d'impulsion de l'efector octavis après avoir positionné l'ensemble sur le roulement. Ajustez jusqu'à obtenir le meilleur signal.

Que faire si l'aimant se brise ?

Ne touchez pas les fragments à mains nues. Portez des gants épais pour les ramasser et jetez-les dans un conteneur adapté. Remplacez le support.

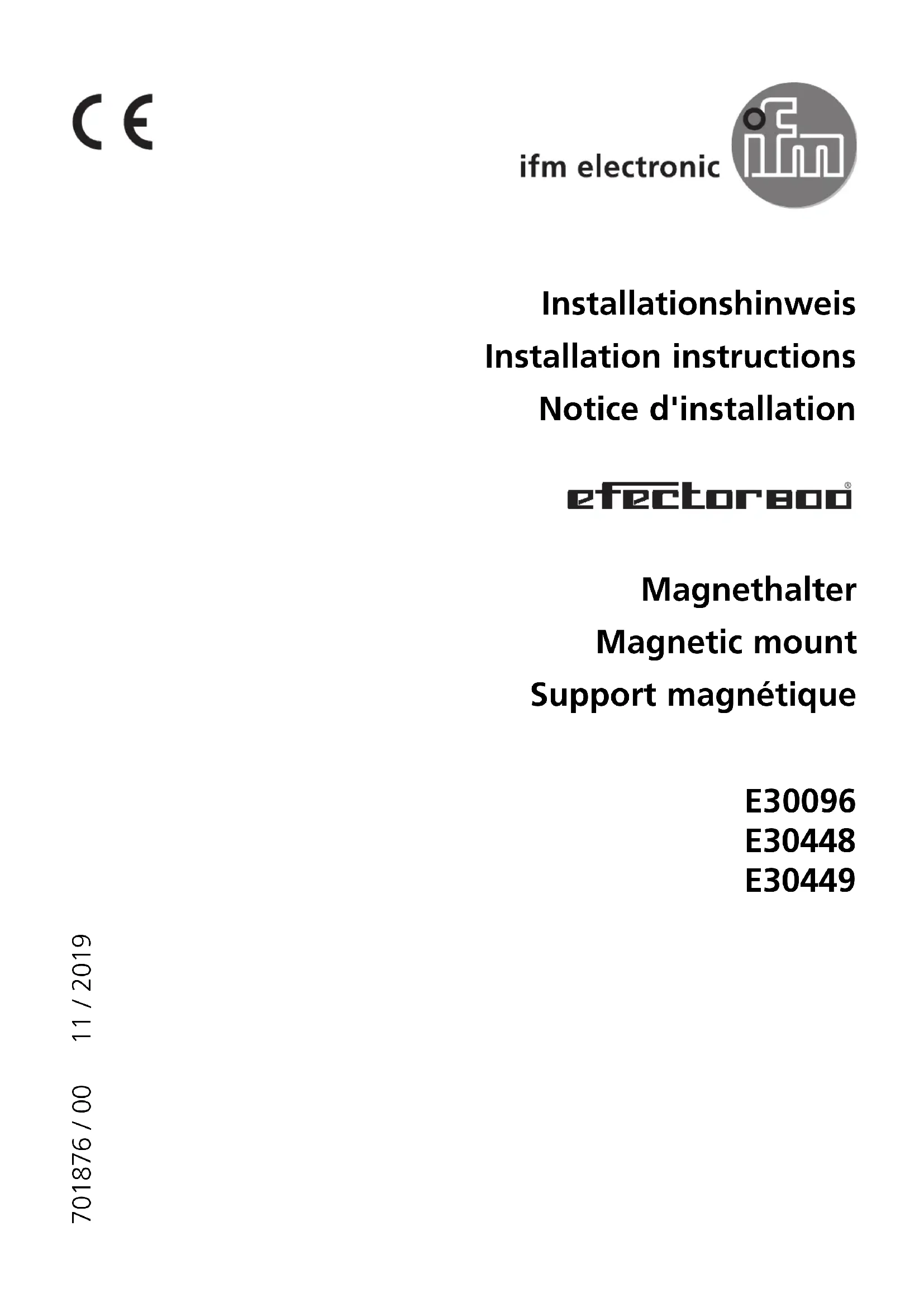

MODE D'EMPLOI E30448 IFM

E30096

E30448

E30449

Fonctionnement et caractéristiques

Le support magnétique est positionné avec l'effector octavis sur le support du roulement à surveiller. Ainsi, la position optimale pour la surveillance du roulement peut être déterminée à l'aide du test d'impulsion sans endommager le support du roulement.

Montage

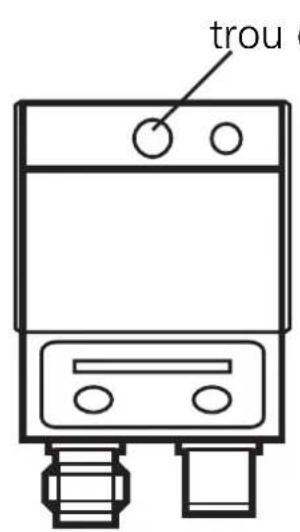

Visser l'efector octavis au support magnétique à l'aide d'un vis. Positionnez l'appareil sur le support du roulement et effectuez le test d'impulsion.

La position optimale de montage est alors déterminée, détachez l'efector octavis du support magnétique et vissez-le sur le support dans la même position et de façon durable.

Observe la notice de montage fournie ainsi que la description du logiciel sur CD (test d'impulsion).

Consignes de sécurité pour l'utilisation d'aimants permanents

• Les forces attractives ou répulsives des aimants représentent une source potentielle de danger. Même à de grandes distances, les aimants peuvent s'attirer ou se repousser - risque de blessures.
• Ne pas travailler sans des lunettes de protection ou d'autres mesures de protection !

Des aimants en ferrite dure sont durs, cassants et se brisent en beaucoup de parties à bords vifs quand ils entrent en collision. Toute collision devrait donc être évitée. Du aux grandes forces attractives la peau peut être coincée. C'est pourquoi vous devriez porter des gants protecteurs !

• Attention! Des aimants ne doivent pas être installés dans les zones à risque d'explosion puisqu'ils peuvent causer des étincelles.
• Des forts champs magnétiques peuvent influencer ou détruire des éléments ou appareils électroniques ou mécaniques.

Cela s'applique de même pour des stimulateurs cardiaques.

• Des aimants peuvent détruire des données d'ordinateur.
