Type de produit	Support magnétique pour capteur de vibrations
Marque	IFM
Modèle	E30449
Catégorie	Accessoires de montage
Matériau	Aimant en ferrite dure
Dimensions (approx.)	Diamètre 30 mm, hauteur 25 mm
Poids (approx.)	50 g
Alimentation	Aucune (composant passif)
Fonction principale	Positionnement temporaire du capteur efector octavis pour test d'impulsion
Montage	Vissage M5 ; fixation magnétique sur support roulement
Sécurité	Éviter zones explosibles ; porter lunettes et gants ; risque de pincement
Compatibilité	efector octavis (séries E30096, E30448)
Température de fonctionnement	-20 °C à +70 °C
Entretien	Nettoyer avec un chiffon sec ; éviter chocs
Réparabilité	Non réparable ; pièce de rechange
Garantie	2 ans (selon conditions IFM)
Pays d'origine	Allemagne
Certifications	CE, RoHS
Contenu de l'emballage	1 support magnétique, 1 vis M5

FOIRE AUX QUESTIONS - E30449 IFM

Comment installer le support magnétique E30449 ?

Vissez d'abord l'efector octavis sur le support magnétique à l'aide de la vis M5. Placez ensuite l'ensemble sur le support du roulement à surveiller. Effectuez le test d'impulsion pour trouver la position optimale, puis retirez le capteur du support magnétique et vissez-le directement sur le support du roulement.

Puis-je utiliser le support magnétique dans une zone explosive ?

Non, les aimants peuvent provoquer des étincelles. Le support ne doit pas être installé dans des zones à risque d'explosion.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection et des gants pour éviter les blessures par pincement ou par éclats d'aimant. Attention aux stimulateurs cardiaques et aux appareils électroniques sensibles.

Quels capteurs sont compatibles avec le E30449 ?

Le support est conçu pour les capteurs de la série efector octavis, notamment les modèles E30096 et E30448.

Comment nettoyer le support magnétique ?

Utilisez un chiffon sec et non abrasif. Évitez les produits chimiques et les chocs qui pourraient fissurer l'aimant en ferrite.

Le support magnétique est-il livré avec le capteur ?

Non, le support est vendu séparément. L'emballage contient uniquement le support magnétique et une vis M5.

Puis-je utiliser ce support pour un usage permanent ?

Non, le support est conçu pour un montage temporaire lors du test d'impulsion. Pour une fixation définitive, vissez directement le capteur sur le support du roulement.

Quelle est la force de maintien de l'aimant ?

La force de maintien est d'environ 50 N (valeur typique pour un aimant de cette taille). Elle peut varier selon l'état de surface et la température.

Le support magnétique peut-il endommager les paliers ?

Non, le test d'impulsion est non destructif. Cependant, évitez de faire glisser l'aimant sur la surface pour ne pas rayer le support du roulement.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI E30449 IFM

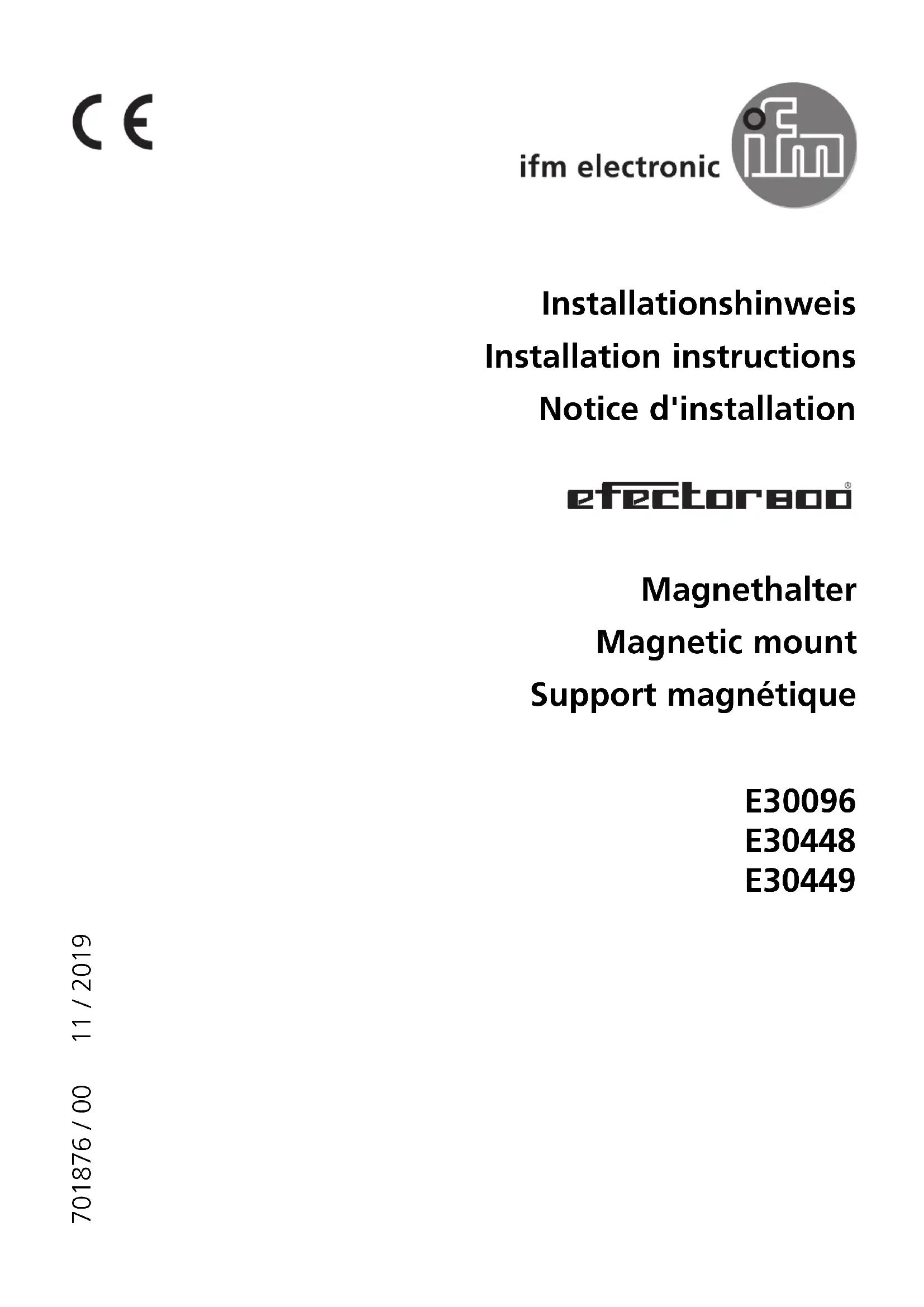

Notice d'installation

efector800®

Magnethalter

Magnetic mount

Support magnétique

E30096

E30448

E30449

Fonctionnement et caractéristiques

Le support magnétique est positionné avec l'efector octavis sur le support du roulement à surveiller. Ainsi, la position optimale pour la surveillance du roulement peut être déterminée à l'aide du test d'impulsion sans endommager le support du roulement.

Montage

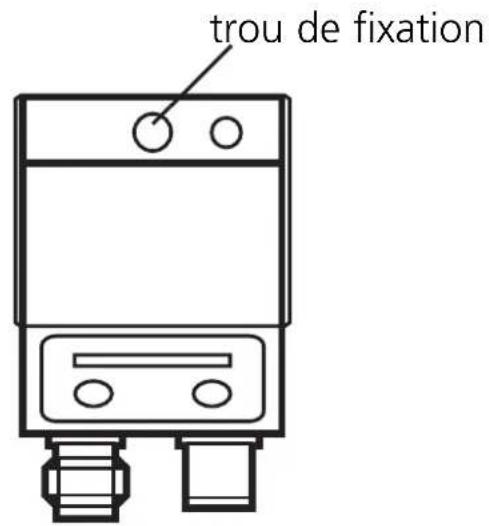

Visser l'efector octavis au support magnétique à l'aide d'un vis. Positionnez l'appareil sur le support du roulement et effectuez le test d'impulsion.

La position optimale de montage est alors déterminée, détachez l'efector octavis du support magnétique et vissez-le sur le support dans la même position et de façon durable.

Observez la notice de montage fournie ainsi que la description du logiciel sur CD (test d'impulsion).

Consignes de sécurité pour l'utilisation d'aimants permanents

• Les forces attractives ou répulsives des aimants représentent une source potentielle de danger. Même à des grandes distances des aimants peuvent s'attirer ou repousser - risque de blessures.
• Ne pas travailler sans des lunettes de protection ou d'autres mesures de protection!
  Des aimants en ferrite dure sont durs, cassants et se brisent en beaucoup de parties à bords vifs quand ils entrent en collision. Toute collision devrait donc être évitée. Dû aux grandes forces attractives la peau peut être coincée. C'est pourquoi vous devriez porter des gants protecteurs !
• Attention ! Des aimants ne doivent pas être installés dans les zones à risque d'explosion puisqu'ils peuvent causer des étincelles.
• Des forts champs magnétiques peuvent influencer ou détruire des éléments ou appareils électroniques ou mécaniques.
  Cela s'applique de même pour des stimulateurs cardiaques.
• Des aimants peuvent détruire des données d'ordinateur.
