KB0026 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur capacitif (détecteur capacitif)
Marque	IFM
Modèle	KB0026
Catégorie	Capteur
Usage prévu	Détection sans contact des métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Alimentation	AC/DC selon le modèle (technologie 2 fils ou 3 fils)
Fonction de sortie	Normalement ouvert (NO) ou normalement fermé (NF), réglable par shunt
Réglage de portée	Via potentiomètre (augmentation/réduction) à l'aide d'un tournevis
Affichage LED	LED jaune : allumée = sortie passante, éteinte = sortie bloquée
Montage encastré/non encastré	Possible, avec distances minimales à respecter (voir notice)
Raccordement électrique	Par électricien qualifié, hors tension ; fusible miniature recommandé
Entretien	Aucun entretien nécessaire ; nettoyer la face active des dépôts métalliques ou corps étrangers
Réparabilité	Non réparable
Élimination	Élimination écologique selon les règlements nationaux
Consignes de sécurité	Montage, raccordement et mise en service par personnel qualifié ; respecter les normes électriques
Documentation	Notice d'utilisation disponible en PDF avec données techniques, homologations et accessoires

FOIRE AUX QUESTIONS - KB0026 IFM

Comment régler la portée du capteur KB0026 ?

Utilisez un tournevis pour tourner le potentiomètre : tournez dans le sens augmentation pour augmenter la portée, dans le sens réduction pour la diminuer.

Comment changer la fonction de sortie entre NO et NF ?

Pour les modèles avec connecteur (type KI), déplacez le shunt dans le connecteur : position 1 = normalement ouvert, position 2 = normalement fermé. Pour les types KIE/KGE, retirez le shunt pour passer de NO à NF.

Quelle est la tension d'alimentation du capteur ?

L'alimentation dépend du modèle : les versions 2 fils et 3 fils peuvent fonctionner en AC ou DC. Consultez la fiche technique de votre modèle spécifique pour les valeurs exactes.

Peut-on monter le capteur en encastré ?

Oui, mais respectez une distance minimale par rapport aux matériaux environnants. Si monté encastré, la portée peut diminuer. Reportez-vous aux schémas de la notice (fig. 1-4) pour les distances recommandées.

Que faire si le capteur ne commute pas ?

Vérifiez d'abord que l'alimentation est correcte et que le raccordement est conforme. Assurez-vous que la face active est propre et qu'aucun dépôt métallique ne la recouvre. Testez avec un objet adapté (métal, plastique, etc.) et ajustez la portée si nécessaire.

Le capteur est-il résistant à l'eau ?

Le capteur détecte les fluides aqueux, mais n'est pas conçu pour être immergé. Il est sensible à l'humidité et aux liquides, mais doit être installé dans un environnement adapté à son indice de protection (consultez la fiche technique).

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension, puis connectez les fils selon le schéma (2 fils ou 3 fils) indiqué sur l'étiquette de l'appareil. Un fusible miniature est recommandé.

Que signifie la LED jaune sur le capteur ?

La LED jaune indique l'état de la sortie de commutation : allumée = sortie passante (objet détecté), éteinte = sortie bloquée (aucun objet détecté).

Le capteur nécessite-t-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien. Il suffit de maintenir la face active exempte de dépôts métalliques ou de corps étrangers pour garantir un fonctionnement correct.

Où trouver la notice complète du KB0026 ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com ou via le code QR sur l'appareil. Vous pouvez également la télécharger sur le site www.ifm.com.

MODE D'EMPLOI KB0026 IFM

Notice d'utilisation

Détecteur capacitif

KB / KD /

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastré 6 4.2 Distance minimale en cas de montage non encastré 6 4.3 Distance minimale pour le montage de plusieurs appareils.... 6 4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement... 8

5.1.1 Technologie 2 fils 8 5.1.2 Technologie 3 fils 8

5.2 Réglage de la fonction de sortie du type KGE.... 8

5.3 Réglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9 5.3.2 Technologie 3 fils 9

6. Réglages.... 10

6.1 Portée 10 6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur..... 10 6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE.... 10

7 Fonctionnement 11 8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Sn : portée

Fig. 1: Distance minimale en cas de montage encastré

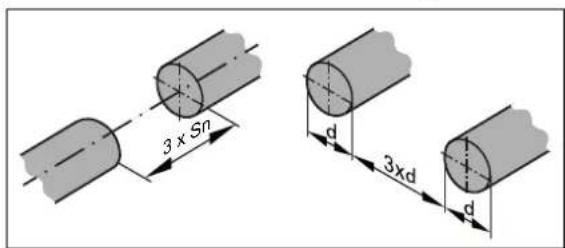

4.2 Distance minimale en cas de montage non encastré

d : diamètre Sn : portée

Fig. 2 : Distance minimale en cas de montage non encastré

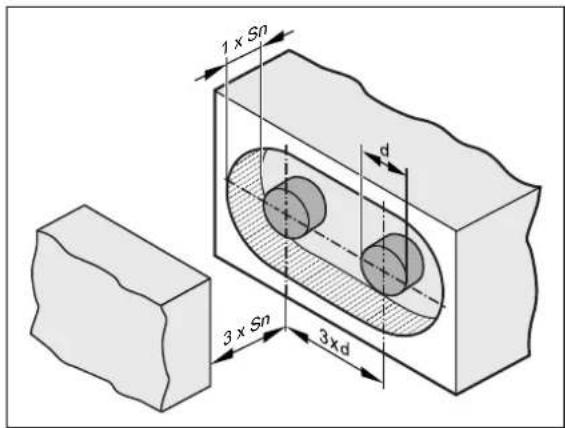

4.3 Distance minimale pour le montage de plusieurs appareils

d : diamètre Sn : portée

Fig. 3: Distance minimale pour le montage de plusieurs appareils

4.4 Distance minimale pour le montage du type KD

Sn : portée

Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

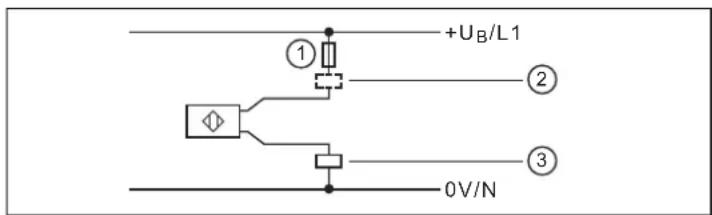

5.1.1 Technologie 2 fils

1 : fusible miniature (pour des appareils AC) 2 : commutation négative 3 : commutation positive

Fig. 5: Technologie 2 fils

5.1.2 Technologie 3 fils

2 : commutation négative 3 : commutation positive

Fig. 6: Technologie 3 fils

5.3.1 Technologie 2 fils

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

Fig. 9: Boîte de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîte de raccordement DC NPN

Fig. 11: Boîte de raccordement DC PNP

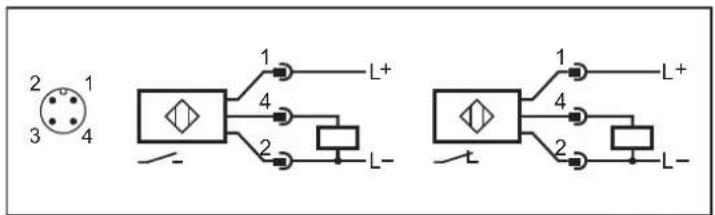

Fig. 12: Connecteur DC PNP

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1 : augmenter la portée

2 : réduire la portée

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

1 : normalement ouvert (à la livraison)

2 : normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

1 : normalement ouvert (shunt fermé, à la livraison)

2 : normalement fermé (shunt ouvert)

Fig. 14: Réglage de la fonction de sortie par shunt

▶ Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil. ▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
