DESIGNJET 500 - Imprimante à jet d'encre grand format HP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante grand format à jet d'encre
Résolution d'impression maximale	1200 x 1200 dpi
Formats d'impression pris en charge	A0, A1, A2, A3, A4 et formats personnalisés
Technologie d'impression	Jet d'encre thermique
Nombre de cartouches d'encre	4 cartouches (cyan, magenta, jaune, noir)
Vitesse d'impression	Jusqu'à 28 m²/h en mode brouillon
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Dimensions approximatives	1 200 x 600 x 1 200 mm
Poids	Environ 50 kg
Alimentation électrique	220-240 V, 50/60 Hz
Consommation électrique	Environ 80 W (impression), 30 W (veille)
Fonctions principales	Impression, numérisation (selon modèle), copie
Entretien et nettoyage	Nettoyage des têtes d'impression automatique, maintenance des cartouches
Pièces détachées et réparabilité	Disponibilité de cartouches, têtes d'impression et pièces de rechange
Garantie	1 an, extension possible
Compatibilités	Windows, macOS, Linux
Informations générales	Idéale pour les professionnels de l'architecture, du design et de la cartographie

FOIRE AUX QUESTIONS - DESIGNJET 500 HP

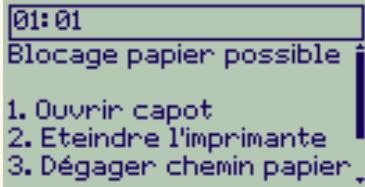

Comment résoudre un problème de papier qui se coince dans l'imprimante HP DesignJet 500 ?

Vérifiez que le papier est correctement chargé dans le bac. Assurez-vous que le papier n'est pas humide ou froissé. Nettoyez les rouleaux d'entraînement avec un chiffon sec et vérifiez s'il n'y a pas de débris dans le chemin du papier.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'imprimante. Testez une autre prise pour vous assurer que l'alimentation fonctionne. Si l'imprimante ne s'allume toujours pas, il peut être nécessaire de contacter le support technique.

Comment calibrer mon imprimante HP DesignJet 500 ?

Accédez au menu 'Configuration' sur l'écran de l'imprimante. Sélectionnez 'Calibrage des têtes d'impression' et suivez les instructions affichées à l'écran pour effectuer le calibrage.

Pourquoi les impressions sont-elles floues ou de mauvaise qualité ?

Cela peut être dû à des têtes d'impression obstruées ou à un niveau d'encre faible. Exécutez un nettoyage des têtes d'impression depuis le menu de l'imprimante et vérifiez le niveau d'encre. Remplacez les cartouches d'encre si nécessaire.

Comment installer les pilotes pour l'imprimante HP DesignJet 500 ?

Visitez le site Web de HP et recherchez les pilotes correspondant à votre modèle d'imprimante. Téléchargez le fichier d'installation et suivez les instructions à l'écran pour terminer l'installation.

Que faire si l'imprimante affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel de l'utilisateur ou le site de support HP pour des informations spécifiques sur la résolution de ce code d'erreur.

Comment changer une cartouche d'encre sur le HP DesignJet 500 ?

Ouvrez le couvercle de l'imprimante, attendez que le chariot d'encre se positionne. Retirez la cartouche vide et insérez la nouvelle cartouche en veillant à bien la clipser en place.

Comment connecter l'imprimante à un réseau sans fil ?

Assurez-vous que l'imprimante est équipée d'un module sans fil. Accédez au menu 'Réseau' et sélectionnez 'Configuration sans fil'. Suivez les instructions pour choisir votre réseau et entrer le mot de passe si nécessaire.

MODE D'EMPLOI DESIGNJET 500 HP

Ce Guide de référence explique comment utiliser les imprimantes HP DesignJet 500 formats D/A1 et A0+/E+.

L'onglet Introduction comporte les rubriques suivantes :

Utilisation de ce guide

Vous explique comment utiliser ce guide. Il indique quel usage vous pouvez en faire et ce qui se produit lorsque vous cliquez sur chaque bouton de navigation.

• Présentation de l'imprimante HP DesignJet 500

Présente brièvement l'imprimante et ses fonctions, ainsi que les éléments qui sont fournis avec l'imprimante.

• Vue avant de l'imprimante

Represente l'imprimante vue de face et l'emplacement des consommables.

• Connexions de l'imprimante

Represente toutes les connexions : alimentation, interface parallèle, USB et interface reseau en option.

Utilisation de ce guide

Présentation de l'imprimante HP DesignJet 500

Vue avant de l'imprimante

Connexions de l'imprimante

Utilisation de ce guide

Cette partie déscrit le contenu du Guide de référence, et vous indique les autres documents et sources d'informations sur l'imprimante.

Utilisation de ce guide
Explique comment utiliser le Guide de reférence et comment le parcourir.
Autres informations
Autres documents et informations sur votre imprimante.

Utilisation de ce guide

Ce Guide de référence vous indique comment utiliser les imprimantes D/A1 et A0+/E+ HP DesignJet 500.

Il constitue un manuel de référence détaillé de votre imprimante. Pour des informations sur les tâches courantes, vous pouvez vous reporter au Guide de poche, qui se trouve dans un logement sur le côte droit de l'imprimante.

Onglets

Voues avez remarqué la presence de sept onglets en haut de ce guide. Chacun contient des informations sur l'imprimante. La première page de chaque onglet déscrit les informations que vous pouvez trouver et les endroits où vous pouvez trouver d'autres informations connexes.

Boutons

Pour parcourir le Guide de referencia, utilisez les boutons situés de chaque côté de l'écran. Reportez-vous à la section Navigation dans le Guide de referencia.

Animations

Certaines rubriques sont accompanies d'une animation indiquant comment executer la procEDURE.

Cliquez sur ce bouton pour lancer l'animation.

Utilisation de ce guide

Présentation de l'imprimante HP DesignJet 500

Vue avant de l'imprimante

Connexions de l'imprimante

Autres informations

Poster d'installation

Informations détaillées sur les étapes préalables à l'utilisation de votre imprimante (fourni).

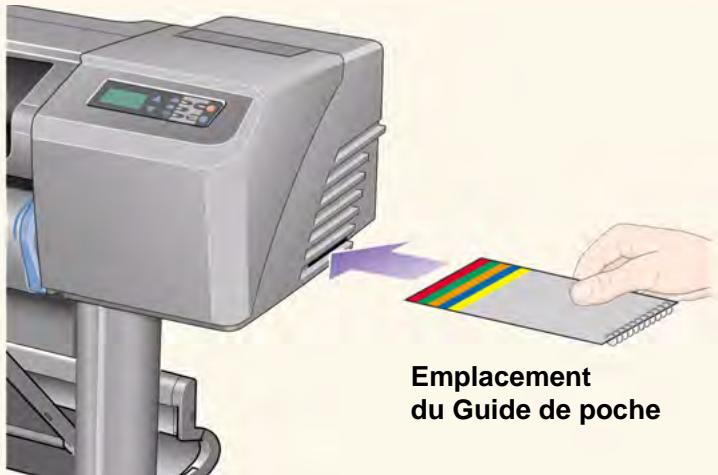

Guide de poche

Informations dont vous aurez sans doute le plus besoin pour les tâches courantes telles que le chargement du papier ou le remplacement des cartouches d'encre (fourni, situé dans un logement sur le côté droit de l'imprimante).

• Poster de réemballage

Instructions détaillées sur le réemballage de l'imprimante

(disponible sur www.hp.com/go/designjet).

Page Web

Consultez également notre page Web : www.hp.com/go/designjet.

Navigation dans le Guide de referencia

Les boutons situés de chaque côte de l'écran vous permettent de parcourir rapidement ce manuel.

Accueil

Permet de revenir à l'écran de bienvenue du CD-ROM.

Permet de fermer le document et de quitter l'application Acrobat Reader.

Quitter

Retour

Permet de revenir en arrêté dans ce document.

Permet d'imprimer des pages de ce document.

Imprimer

Page precedente

Permet de revenir à la page precedente.

Permet de passer à la page suivante.

Page suivante

Présentation de l'imprimante HP DesignJet 500

• Principales caractéristiques

Présentation générale des principales fonctions de l'imprimante.

Fournitures d'encre HP

Description des éléments du kit encreur HP.

Résolution d'impression

Caracteristiques de résolution d'impression de votre imprimante.

Supports d'impression

Description des différents types de supports acceptés par l'imprimante.

• Interface utilisateur

Description de l'interface utiliser de l'imprimante.

• Connexions de l'imprimante

Méthodes de connexion entre l'imprimante et un ordinateur.

Mémoire

Informations sur la mémoire interne de votre imprimante et sur les options de mémoire disponibles.

Pilotes

Informations sur les pilotes fournis avec l'imprimante.

Principales caractéristiques

Le système d'impression HP DesignJet 500 est particulièrement conçu pour les personnes travaillant individuellement ou par petits groupes dans l'architecture, le génie civil et la CAO appliquée à la construction mécanique.

En vue d'offrir une solution d'impression complète, HP propose également une vaste gamme de supports comptenant notamment un Papier couché HP (fort gramma) caractérisé par sa qualité photographique et sa résistance au ténissement et un Papier photo glacé destiné à des impressions résistantes et de haute qualité donnant un aspect très professionnel. De plus, avec le programme HP Complementary Media, HP apporte aux utilisateurs beaucoup de possibités et une grande flexibilité dans le choix de leurs supports.

L'imprimante HP DesignJet 500 existe en deux formats : les modèles A0+/E+ (42 pouces/1066,8 mm) et D/A1 (24 pouces/609,6 mm). Les deux modèles peuvent utiliser du support en rouleau. Le modele A0+/E+ comporte également des pieds et un bac collecteur.

• Une qualité photo inégalée pour les images et une excellente qualité du trait : l'imprimante HP DesignJet 500 offre une qualité de trait inégalée avec une résolution réelle de 1200 × 600 ppp et en utilisant la technologie de stratification des couleurs de HP, qui dépose en couches plusieurs gouttes de couleurs sur le même point sur du papier couché. Cette excellente qualité du trait, obtenue grâce aux 304 buses de chaque tête d'impression de 12,7 mm produitant des gouttes minuscules de 18 picolitres pour l'encre pigmentede noir et de 4 picolitres pour les encres d'imagerie de couleur, est idéale pour les applications de génie civil et d'architecture. En outre, l'imprimante HP DesignJet 500 permet une excellente qualité photographique pour les rendus et les photographies, avec des tons continus et des transitions insensibles.
  Impressions sans surveillance : le système d'impression HP DesignJet 500 comporte un kit encreur modulaire, avec des cartouches de 69~cm^3 et des têtes d'impression longue durée qui peuvent servir en moyenne pour dix cartouches noires et six cartouches couleur selon l'utilisation qui en est faite. Ce système modulaire

permét à l'utilisateur de remplacer séparément les consommables selon les besoin.

L'imprimante peut également aligner, couper et empiler automatiquement les images

Suite...

Utilisation de ce guide

Présentation de l'imprimante HP DesignJet 500

Vue avant de l'imprimante

Connexions de l'imprimante

imprimées dans le bac collecteur, ce qui permet une impression en continu et sans surveillance. De plus, chaque tête d'impression et chaque cartouche d'encre de la HP DesignJet 500 comporte une puce intelligente qui avertit l'utilisateur lorsque la tête d'impression doit être remplacée ou surveille en permanence les niveaux d'encre.

• Convivialité : le système d'impression HP DesignJet 500 constitue une solution préte à l'utilisation et fournit à l'utilisateur tout ce dont il a besoin pour son installation et son utilisation. La HP DesignJet 500 comporte un panneau de commande et d'affichage permettant une navigation simple, un système simple de chargement du support et des pilotes facies à installer.
• Matériaux d'impression HP Premium : les systèmes d'impression HP DesignJet 500 A0+/E+ et D/A1 acceptent une large gamme de supports en rouleau et en feuille dans des largeurs comprises entre 24 pouces (609,6 mm ; D/A1) et 42 pouces (1066,8 mm ; A0+/E+), notamment les supports Papier satiné pour poster HP, Papier photo glacé HP et Papier couché HP (fort grammaque). De plus, la HP DesignJet 500 accepte une large gamme de supports destinés aux applications techniques.
• Programme HP Complementary Media, CMP: le programme CMP aide les clients de HP à faire progresser leur activité en référencant des matériaux d'impression de fournisseurs tiers en vue d'apporter aux imprimantes HP DesignJet une flexibilité et des solutions d'impression optimales.

Fournitures d'encre HP

Les fournitures d'impression HP destinées à votre imprimante sont composées de deux éléments : les têtes d'impression et les cartouches d'encre. Notre HP DesignJet 500 utilise les Fournitures d'encre HP suivantes :

• Cartouches d'encre noires : Fournitures HP No 10.
• Cartouches cyan, magenta et jaunes : Fournitures HP No 82.
  Toutes têtes d'impression : Fournitures HP No 11.

Chaque tête d'impression thermique 600 ppp applique des milliers de gouttelettes d'encre sur le papier. L'imprimante remplit automatiquement la tête d'impression pendant son fonctionnement, ce qui permet une impression continue, sans interruption. L'encre est fournie à chaque tête d'impression par une cartouche d'encre séparée à grande capacité.

Voutrouvezplusd'informations dans la brochure fournie avec les tetes d'impression et dans Durées d'impression selon le mode d'impression selectionné.

Résolution d'impression

Votr HP DesignJet 500 compe dimes dimssi dts aresions impsion differentes pour chace mode de qualite d'pression. Ces modes d'pression sont optimisés pour : Dessins au trait/Texte ou Images.

Vou puez ensuite choisir entre trois niveaux d'impression : Amélioré, Normal ou Rapide depuis votre logiciel ou sur le panneau avant de l'imprimante.

Si vous scélectionnez le mode Amélioré, vous disposez d'un besoin supplémentaire permettant d'apporter un niveau de détaill maximal à l'image en accroissant la résolution de la tâche au-delà de la résolution par défaut.

Réglage qualité d'impression	Optimisé pour dessin au trait/texte		Optimisé pour images
	Résolution en ppp		Résolution en ppp
	Rendu	Demi-tons	Rendu	Demi-tons
Rapide	300x300	600x300	150x150	600x300
Normal	600x600	600x600	300x300	600x600
Amélioré (par défaut)	600x600	600x600	600x600	600x600
Amélioré (détail max.)	600x600	1200x600	600x600	1200x600

Utilisez Rapide pour obtenir des brouillons de vos impressions avec un débit maximal, Normal pour Broker la(Meilleure qualite de trait à la vitesse la plus rapide et Amelioré pour Broker la Meilleure qualite pour vos images et vos rendus.

Supports d'impression

Vous pouze imprimer sur des rouleaux ou des feuilles d'une largeur maximale de 1066,8 mm (42 pouces) sur les HP DesignJet 500 format A0 + / E + et de 24 pouces (609,6 mm) sur les modles D/A1.

Les types de supports suivants sont pris en charge par l'imprimante HP DesignJet 500:

• Papier jet d'encre blanc brillant HP (papier ordinaire)
• Papier Vélin HP
• Papier calque naturel HP
• Papier couché HP
  Papier couché HP (fort grammage)
  Film polyester transparent mat HP
• Papier photo glacé HP

• Papier photo semi-glacé HP

• Papier semi-glacé HP

• Film polyester transparent HP
• Papier calque HP
  Canvas Studio HP
• Papier satiné pour poster HP
  Banderoles en Tyvek® HP
  Vinyle adhesif Colorfast HP

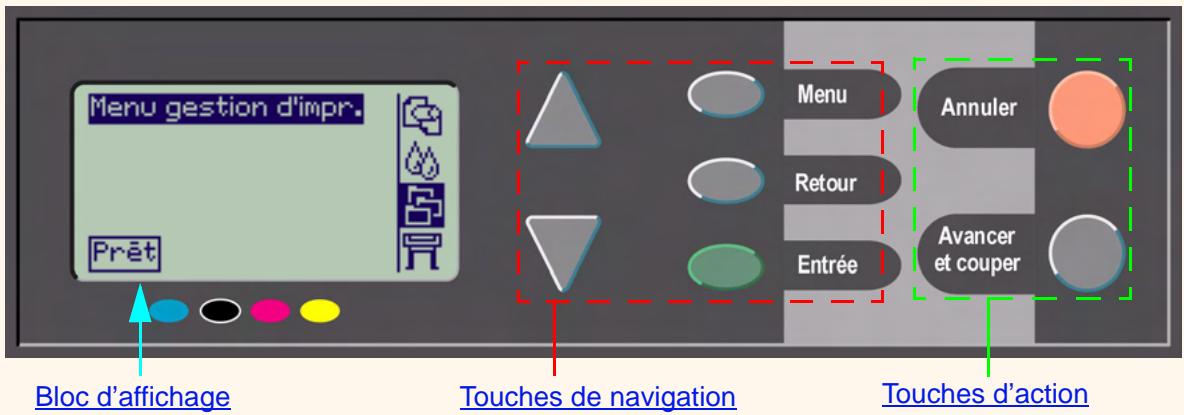

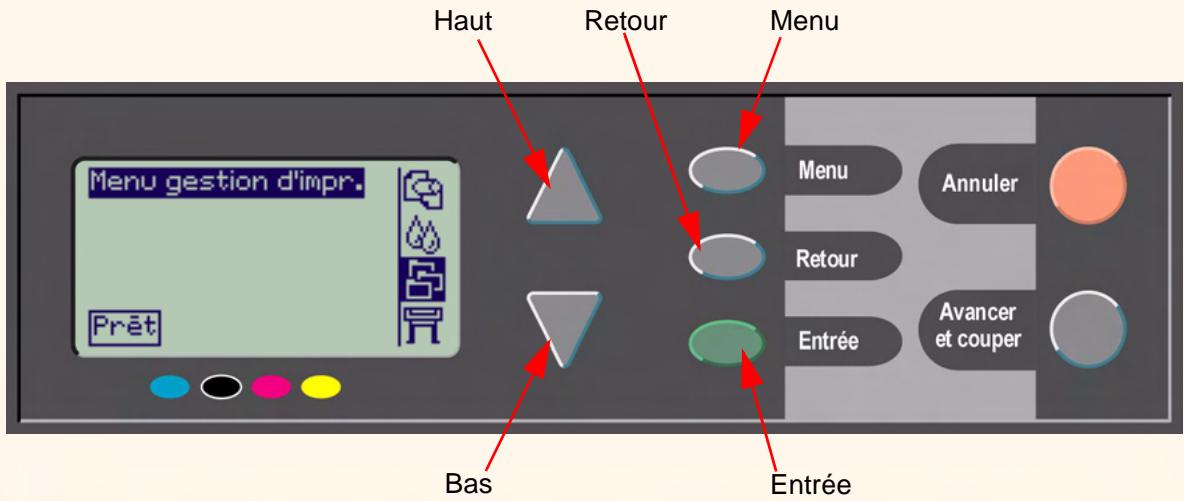

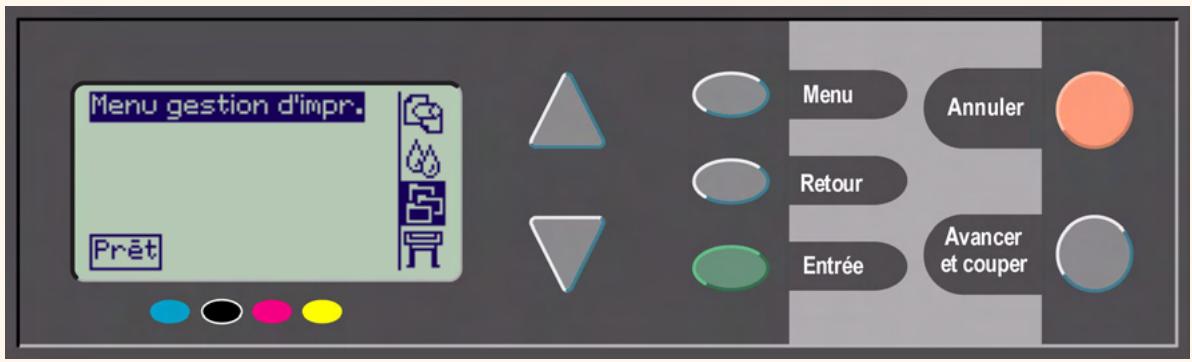

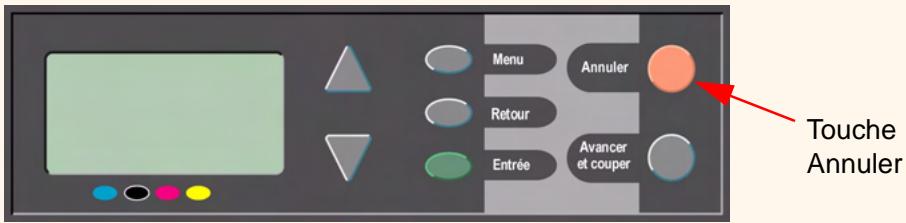

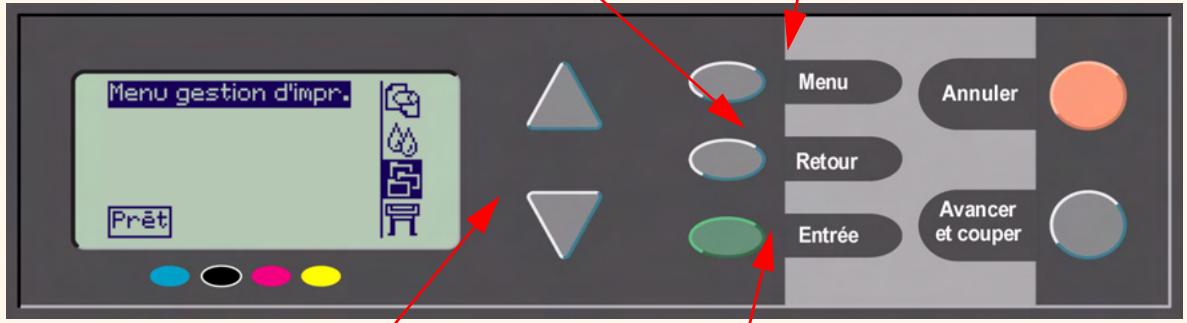

Interface utilisateur

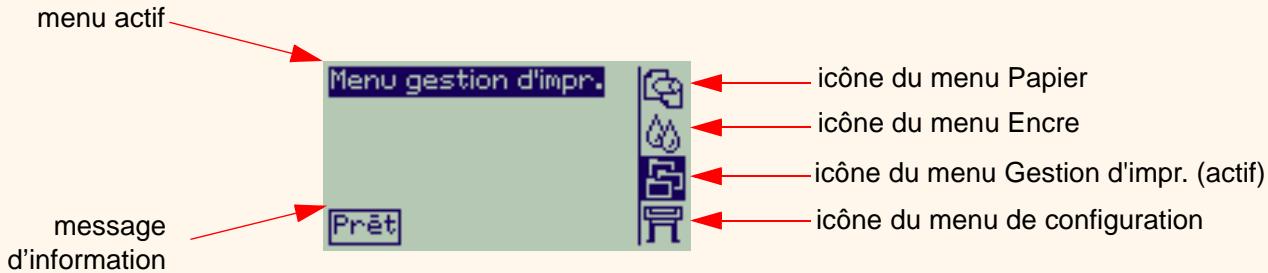

Avec son bloc d'affichage, le panneau avant de l'imprimante offre une interface conviviale qui vous donne accès à un ensemble complet de fonctions d'impression.

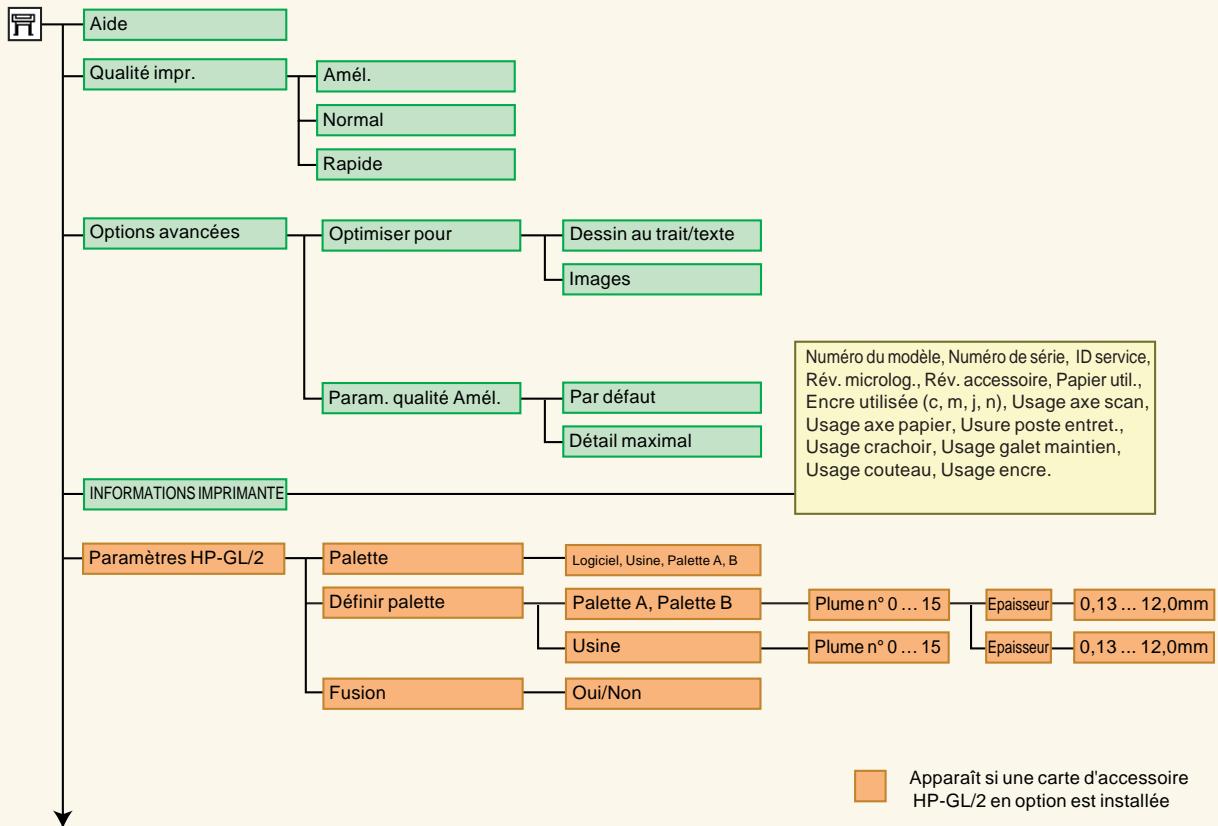

Reportez-vous à Navigation dans le système de menus pour un bref didacticiel qui vous apprendra à parcourir les menus et vous décrira les impressions internes.

Mémoire

Les imprimantes HP DesignJet 500 formats D/A1 et A0+/E+ sont dotées de 16 Mo de mémoire vive (RAM). Pour ajouter de la mémoire, vous doivent commencer par vous procurar une carte accessoire HP-GL/2 en option (réf. C7772A), sur laquelle vous devrez installer la mémoire. Vous pourrez ensuite ajouter 64 Mo (réf. C2387A) ou 128 Mo (réf. C2388A) de mémoire pour permettre le traitement des fichiers volumineux et améliorer l'impression et l'imbrication.

Pilotes

Utilisez toujours le pilote approprié (et configéré correctement) pour la combinaison logiciel d'application/imprimante pour vous assurer que vous obtenez exactement l'impression souhaïée en termes de dimensions, de position, d'orientation, de couleurs et de qualité :

REMARQUE: beaucoup d'applications comportent leurs propres pilotes.

L'imprimante HP DesignJet 500 est fournie avec :

des pilotes Windows,
des pilotes AutoCAD pour Windows.

REMARQUE: si des pilotes AutoCAD existent pour la version spécifique d'AutoCAD que vous utilisez, il est recommendé de les installer pour imprimer à partir d'AutoCAD.

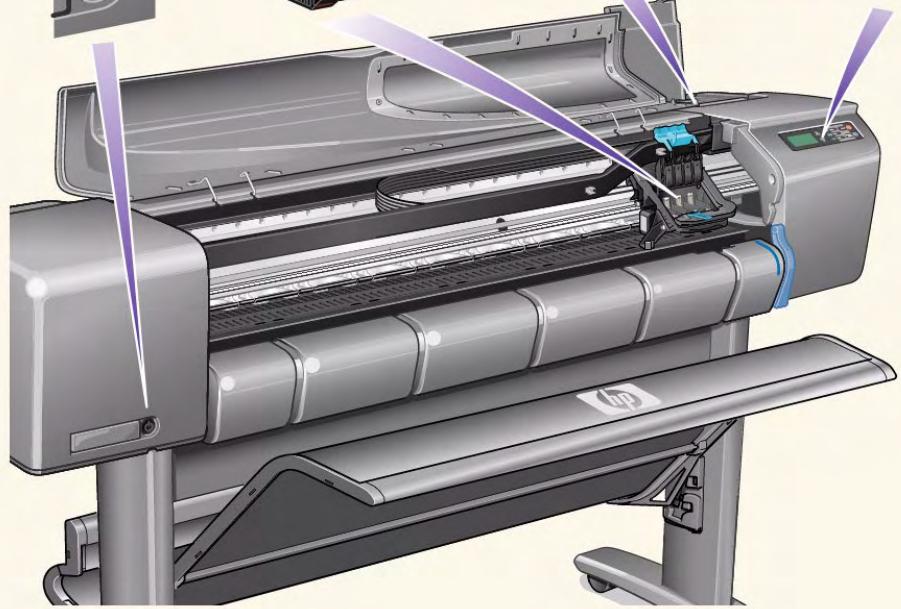

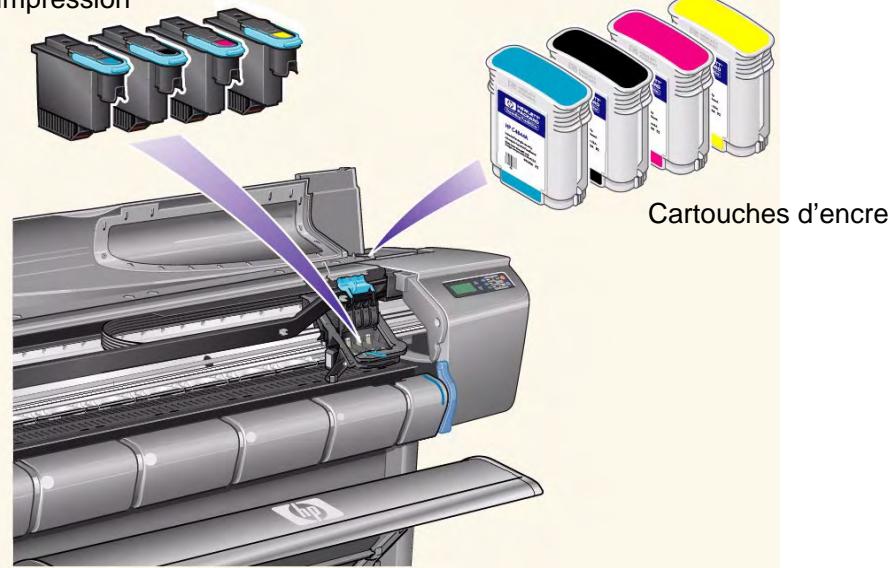

Vue avant de l'imprimante

Bouton marche/arrêt etvoyant d'alimentation

Tete d'impression

Cartouche d'encre

Panneau avant

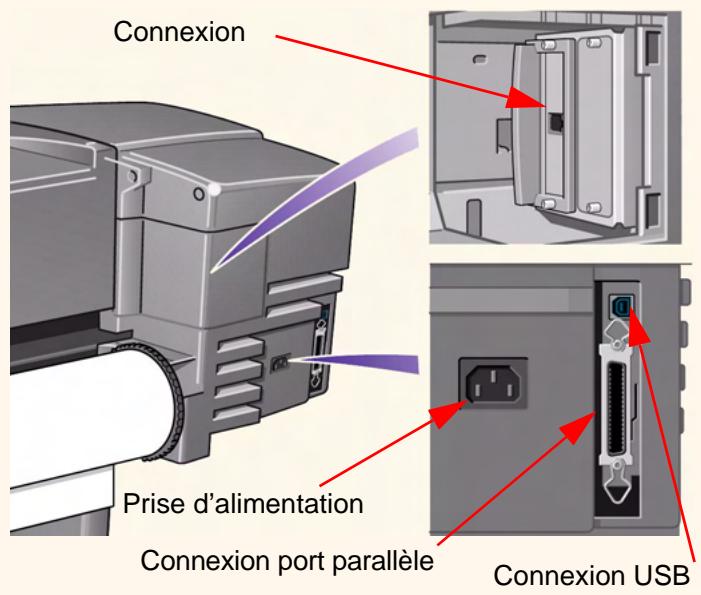

Connexions de l'imprimante

L'imprimante HP DesignJet 500 peut être connectée directement à votre ordinateur via une interface parallèle traditionnelle ou par un port USB.

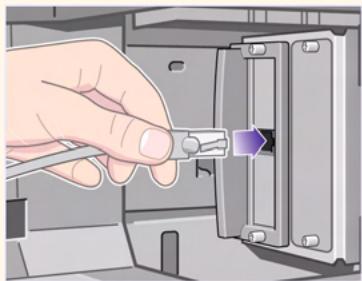

Pour les connexions à un réseau local (LAN), une carte réseau HP JetDirect Print Server Fast Ethernet 10/100 base TX en option peut être installée sur l'imprimante.

Reportez-vous au Poster d'installation pour plus d'informations sur le branchement de l'imprimante à un ordinateur ou à un réseau.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Support et encre

Les HP DesignJet 500 formats D/A1 et A0+/E+ acceptent divers supports d'impression. Ceux recommends ont ete concus pour votre imprimante et son kit encreur, de maniere a vous apporter les Seedleurs résultats.

L'onglet Support et encre comporte les rubriques suivantes :

Choix du support indique comment désir le type de support approprié. Le choix d'un papier adapté à vos besoin est une étape essentielle pour obtenir une image de bonne qualité.

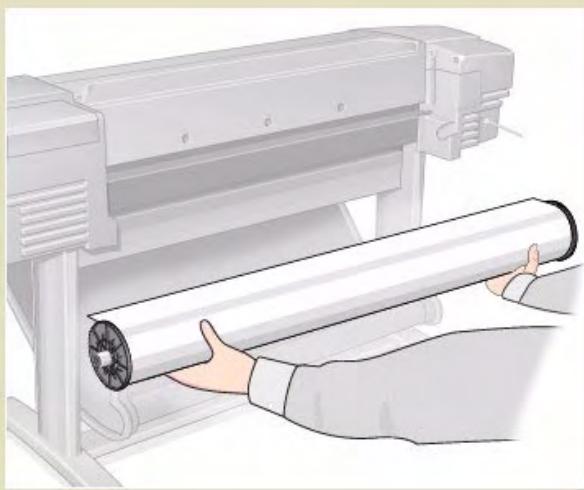

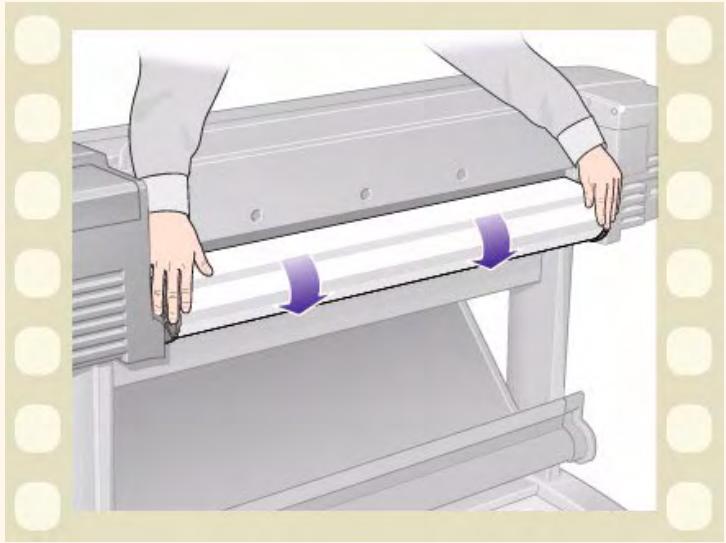

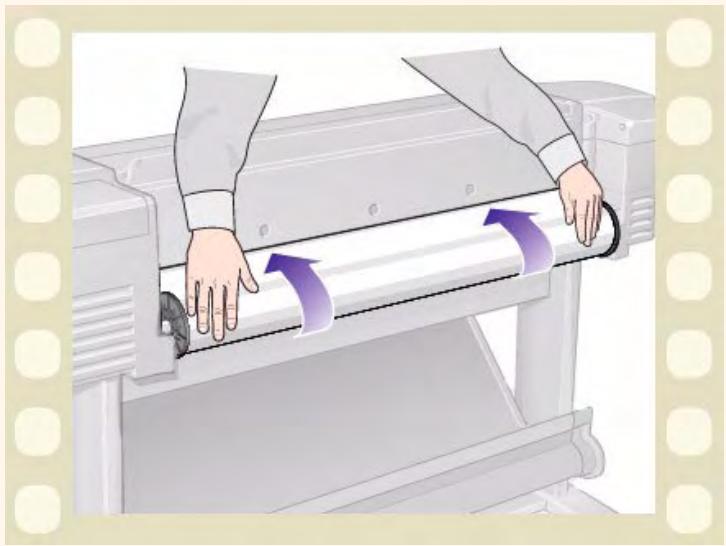

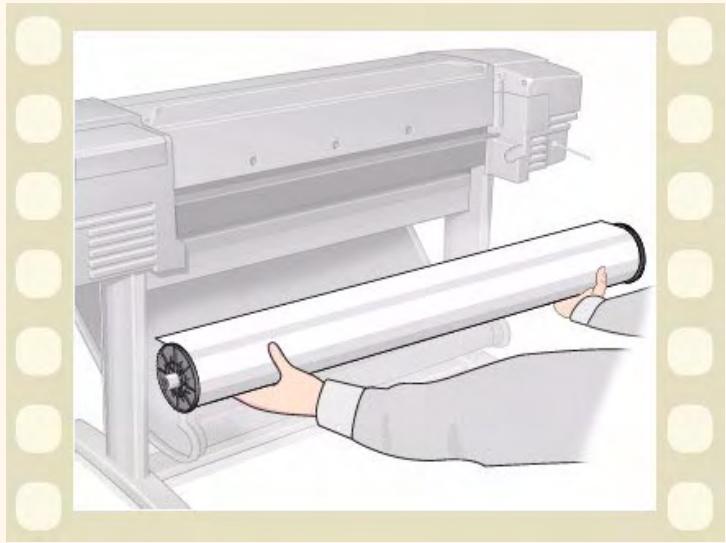

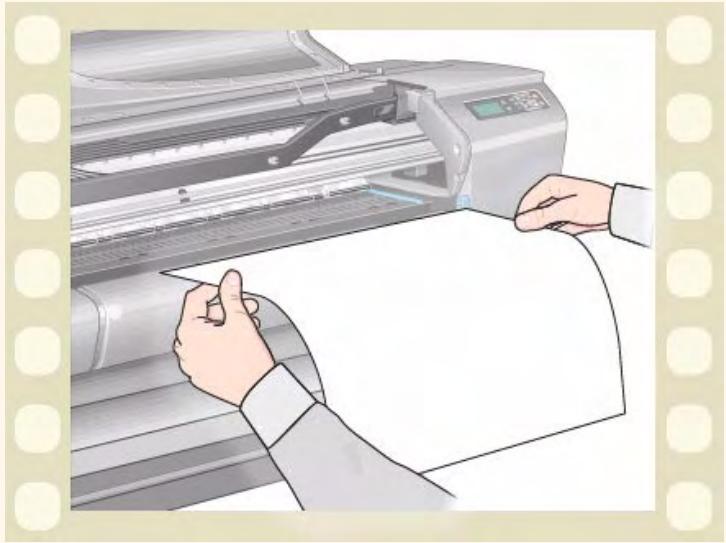

Support en rouleau indique comment charger et decharger du support en rouleau.
Support en feuille indique comment charger et décharger du support en feuille.
Kit encreur presente le kit encreur de l'imprimante, avec les mises en garde et les précautions à prendre pour une utilisation optimale.
- Cartouches d'encre détaillé les procédures utilisées pour : obtenir des informations, interpréter les erreurs, vérifier les niveaux d'encre et changer les cartouches.

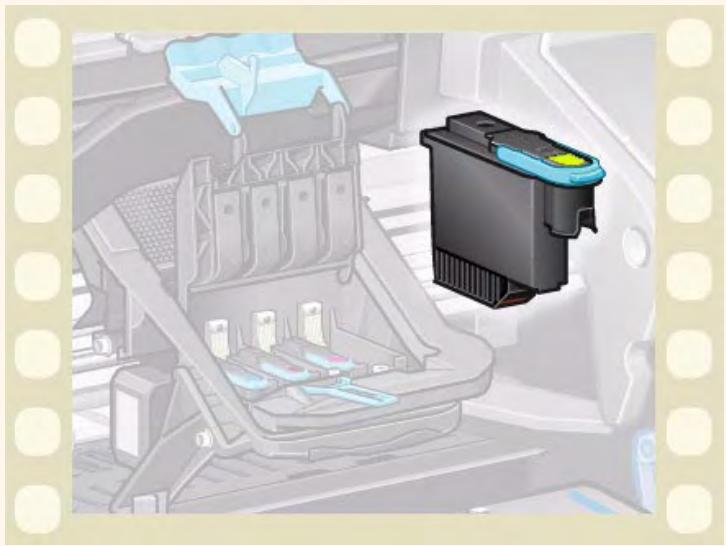

Tetes d'impression détaillé les procédures utilisées pour: obtenir des informations, replacer les têtes d'impression et les aligner.

Choix du support

• Choix du papier ou autre type de support

L'imprimante accepte divers types de papier. Lechiox du type le plus adapté à vos besoin constitue une étapé essentielle pour assurer une bonne qualité d'image. Ces rubriques vous aidont à sélectionner le meilleur support selon la tâche d'impression.

Types de papier

Fournit des informations détaillées sur les différents types de support acceptés par votre imprimante : types de papier acceptés, caractéristiques physiques, qualité d'impression adaptée, manipulation et sources d'information complémentaires.

Durées d'impression selon le mode d'impression sélectionné

Durées d'impression typiques pour les dessins au trait et les images en couleurs et en noir sur différents types de papier.

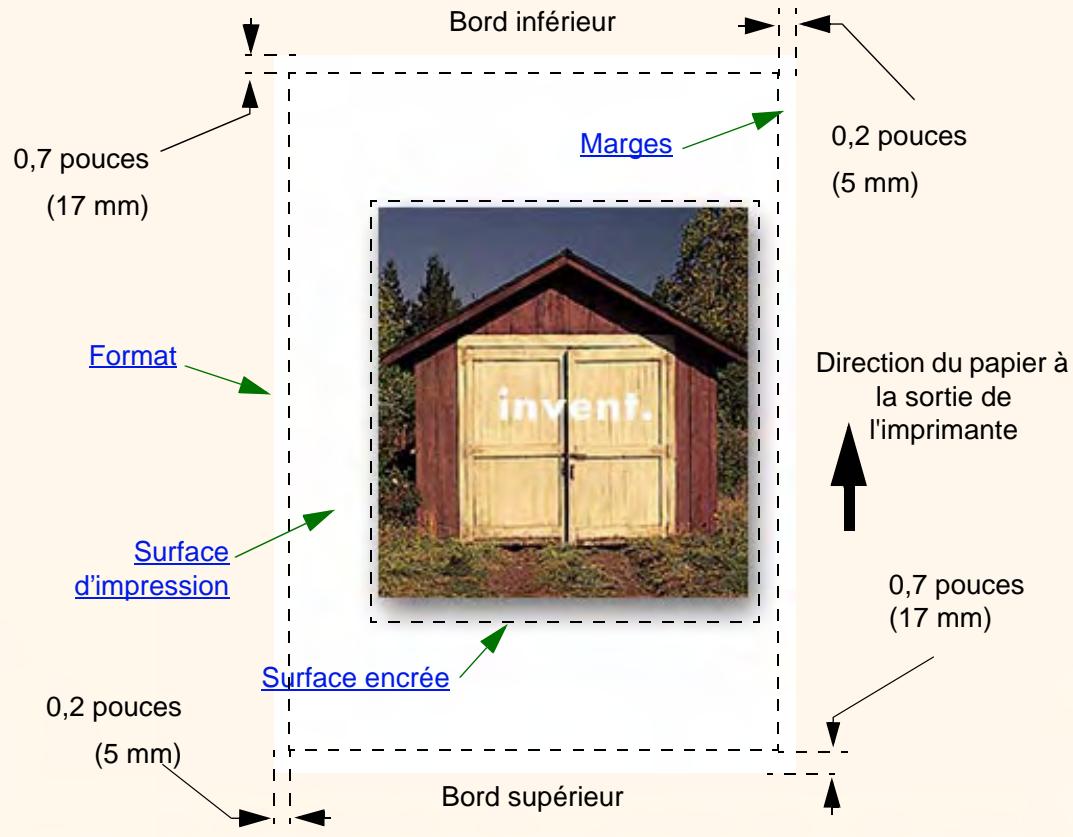

Surface d'impression

Surfaces d'impression de chaque format de papier et des autres types de support.

Choix du papier ou autre type de support

Pour des résultats optimaux, n'utilise que du papier (ou autre support) Hewlett-Packard, car sa fiabilité et ses performances ont ete develloppees et testees de facon approfondie. Tous les elements Hewlett-Packard de l'impression (imprimante, kit encreur et papier/autre support) ont ete concus les uns pour les autres de maniere a fonctionner sans problèmes et a offrir une qualite d'image optimale.

Pour des informations détaillées sur les papiers Hewlett-Packard, consultez Types de papier.

Au sujet des papiers et autres types de supports, plusieurs points doivent être pris en considération :

L'imprimante accepte un grand nombre de types de papier, mais la qualite de votre image peut etre réduite si vous n'utilise pas celui qui convient à votre application. Par exemple, les images comportant de vastes surfaces de couleur intense, ou beaucoup d'encre est nécessaire pour saturer les couleurs, s'imprimeront mal sur du papier jet d'encre blanc brillant HP. Sur du Papier couche HP, les mêmes images peuvent faire onduler le papier, qui peut alors enter en contact avec les têtes d'impression, risquant non seulement de faire des taches sur l'image, mais également d'endommager les têtes. Reportez-vous à Combinaisons du type de support et du mode d'impression.
Lorsque you chargez un rouleau ou une feuille, un message du panneau avant demane de specifier le type du papier charged. Il est capital d'indiquer le type correct pour obtenir une bonne qualite d'image. A ce sujet, le tableau Caracteristiques physiques des types de papier aporte toutes les informations necessitieses. Si you ne savez pas quel est le type du papier charged, accedez au menu Papier et appuyez sur Entrée (voir Informations sur les papiers en rouleau ou en feuille).
Veillez à selectionner le mode d'impression approprié (Amélioré, Normal ou Rapide). Il peut être définis dans l'application ou sur le panneau avant de l'imprimante (mais les réglages de qualité d'impression du pilote sont prioritaires sur ceux du panneau avant). La combinaison type de papier/mode d'impression indique à l'imprimante comment placer l'encre sur le papier : densité d'encre, méthode de dispersion des gouttes, nombre de passages des têtes... Pour plus de détails, voir Combinaisons du type de support et du mode d'impression.

L'imprimante est fournie avec le catalogue HP Printing Materials, dans lequel vous trouverez les
références de commande des papiers Hewlett-Packard. Pour obtenir la version la plus récente de
ce document, contactez notre bureau local de vente et d'assistance HP.

Types de papier

Les rubriques ci-dessous décrivent les différents types de supports disponibles, leur usage particulier et les sources d'informations disponibles sur ces supports.

• Caracteristiques physiques des types de papier

Indique les caractéristiques physiques de tous les types de papier pris en charge.

• Combinaisons du type de support et du mode d'impression

Donne des règles à suivre pour sélectionner le mode d'impression approprié selon le type de papier utilisé.

• Manipulation du papier (ou autre type de support)

Décrit les précautions à prendre pour manipuler le papier (ou tout autre type de support).

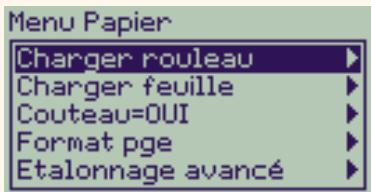

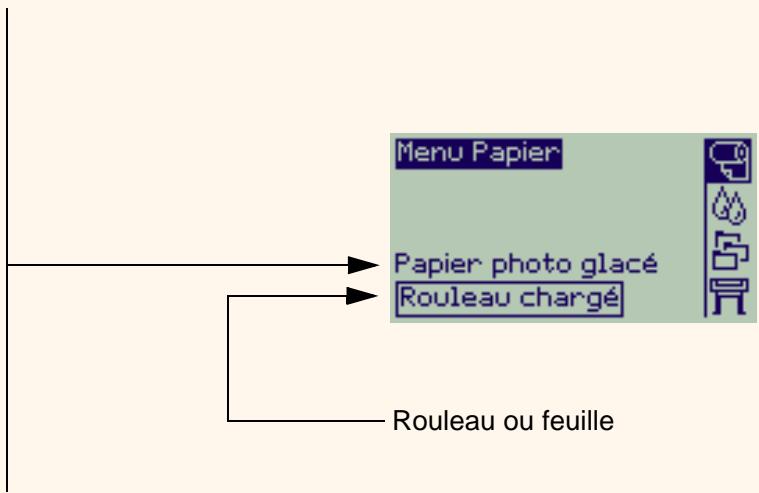

• Informations sur les papiers en rouleau ou en feuille

physiques des types de papier

Le tableau ci-dessous indique les caractéristiques physiques et les numérodes de réference des matériaux d'impression HP Premium pris en charge. Imprimez toujours sur la face pourvue d'un revêtement spécial. Sur les rouleaux Hewlett-Packard, la face imprimable est orientée vers l'extérieur.

\section*{Caracteristiques physiques des papiers et autres supports}

Matériau d'impression HP Premium	24 pouces (610 mm)	36 pouces (914 mm)	42 pouces (1067 mm)
Papier jet d'encre blanc brillant HP (papier ordinaire) 90 g/m2- 150 pieds. (45 m)	C1860Aa C6035Ab	C1861Aa C6036Ab
Papier Vélin HP 75 g/m2- 150 pieds (45 m)	C3862A	C3861A
Papier calque naturel HP 90 g/m2- 150 pieds (45 m)	C3869A	C3868A
Papier couché HP 98 g/m2- 150 pieds (45 m)	C6019B	C6020B	C6559Ba C6567Bb
Papier couché HP (fort gramma) 130 g/m2- 100 pieds (30 m)	C6029C	C6030C	C6569C
Film polyester transparent mat HP 198 g/m2- 120 pieds (36 m)	51642A	51642B
Papier photo glacé HP 207 g/m2- 100 pieds (30 m)	C6813A	C6814A

Cliquez sur l'icone Page suivante pour afficher d'autres types de papier et autres supports

des papiers et autres supports (suite)

Matériau d'impression HP Premium	24 pouces (610 mm)	36 pouces (914 mm)	42 pouces (1067 mm)
Papier photo glacé HP 158 g/m2- 100 pieds (30 m)	C3882A	C3881A
Papier photo semi-glacé HP 158 g/m2- 100 pieds (30 m)	C3884A	C3883A
Papier semi-glacé HP 158 g/m2- 100 pieds (30 m)	C6782A	C6783A
Film polyester transparent HP 174 g/m2- 75 pieds (22 m)	C3876A	C3875A
Papier calque HP 67 g/m2- 75 pieds (45 m)	C3860A	C3859A
Canvas Studio HP 368 g/m2- 35 pieds (10 m)		C6771A
Papier satiné pour poster HP 162 g/m2- 100 pieds (30 m)		C7011A
Banderoles en Tyvek® HP 140 g/m2- 50 pieds (15 m)	C6786A	C6787A
Vinyle adhésif Colorfast HP 140 g/m2- 50 pieds (15 m)		C6775A

a. Disponible aux Etats-Unis, au Canada et en Amérique latine
b. Disponible en Europe, en Asie et au Japon

Informations complémentaires sur les types de support

Les matériaux d'impression HP Premium ci-dessous peuvent être utilisés pour l'alignement des têtes d'impression (see Alignment des têtes d'impression).

• Papier jet d'encre blanc brillant HP (papier ordinaire)
• Papier couché HP
• Papier couché HP (fort gramma)
• Papier photo glacé HP
• Papier satiné pour poster HP

You pouvez également utiliser du papier ordinaire.

Pour commander l'un des matériaux d'impression HP Premium, reportez-vous à la brochure Hewlett-Packard Printing Materials.

Régulierement, de nouveaux types de papier font leur apparition. Pour obtenir les informations les plus récentes, contactez votre revendeur Hewlett-Packard, le bureau de vente et d'assistance Hewlett-Packard le plus proche ou le site Web DesignJet Online.

Combaisons du type de support et du mode d'impression

A l'aide des tableaux qui suivent,CHOISSEZ le papier et le reglage du mode d'impression (Rapide, Normal, Amelioré) adaptés à l'application utilisée.

• Dessins de CAO monochromes
• Dessins de CAO et de SIG — COULEUR (traits et replissages de faible densité)
• Rendus de CAO, SIG et images — COULEUR et CAO (replissages à haute densité)

En règle générale :

Utilisez Rapide pour Broker des épreuves de vos impressions à un début maximal
Normal est optimise pour obtenir la meilleure qualite de trait possible avec le début le plus rapide
- Sélectionnez Amélioré si vous désirez une qualité optimale pour les images et les rendus

Dessins de CAO monochromes

Le tableau ci-dessous indique les réglages du mode d'impression recommendés selon le type de support.

Types de supports acceptés — MONOCHROME

Usage	Support typiquement sélectionné	Mode d'impression recommmandée
Brouillons	Papier ordinaire Papier jet d'encre brillant Papier calque naturel Papier calque	Rapide ou normal
Versions finale	Papier ordinaire Papier jet d'encre brillant Papier calque naturel Papier calque Papier couché Papier couché (fort gramma@) Film transparent mat Film transparent	Normal ou Amélioré
Archives	Papier Vélin Film transparent mat Film transparent	Amélioré
Ozalids	Papier calque Papier calque naturel Papier Vélin Film transparent mat	Normal ou Amélioré

Dessins de CAO et de SIG — COULEUR (traits et replissages de faible densité)

Le tableau ci-dessous indique les réglages du mode d'impression recommends selon le type de support.

Types de supports acceptés — COULEUR

Usage	Support typique sélectionné	Qualité d'impression recommendée
Brouillons	Papier ordinaire Papier jet d'encre brillant Papier calque naturel Papier calque	Rapide ou Normal
Versions finale	Papier ordinaire Papier jet d'encre brillant Papier couché Papier couché (fort gramma) Film transparent mat Film transparent	Normal ou Amélioré
Archives	Film transparent mat Film transparent	Amélioré
Transparents	Film transparent	Normal ou Amélioré

Rendus de CAO, SIG et images — COULEUR et CAO (reemplissages à haute densité)

Le tableau ci-dessous indique les réglages du mode d'impression recommendés selon le type de support.

Types de supports acceptés — COULEUR et CAO

Usage	Support typique sélectionné	Qualité d'impression recommendée
Papier mat	Papier couché (fort gramma)	Normal ou Amélioré
Papier glacé	Papier photo glacé	Normal ou Amélioré
Transparents	Film transparent	Amélioré

Manipulation du papier (ou autre type de support)

Prenez les précautions suivantes pour manipuler le papier (ou autre type de support) :

Tenez le film et le papier glacé par les bords ou portez des gants de coton. En effet, le sébum peut agir sur l'encre et l'étaler.
- Bien que les kits encreurs fournis avec l'imprimante déposent des encres résistantes à la lumière, les couleurs finiront par se faner ou par s'alterer si elles sont exposées longtemps à la luzière.
- Réemballez les rouleaux partiellement utilisés si vous ne les utilisez plus. N'empilez pas les rouleaux.
- Gardez toujours les rouleaux inutilisés dans leur emballage plastique pour éviter toute décoloration.

Informations sur les papiers en rouleau ou en feuille

Si du support en rouleau ou en feuille est chargé, son type est affiché lorsque vous selectionnez le menu Papier sur le panneau avant.

Papier jet d'encre blanc brillant

Papier normal

Papier Vélin

Papier calque naturel

Papier calque

Film polyester

Film transparent mat

Papier couché

Couché (fort gram.)

Papier photo glacé

Canevas

Papier pour poster

Si aucun support n'est chargé, le panneau avant affiche le message suivant et vous devez charger un rouleau ou une feuille.

Durées d'impression selon le mode d'impression sélectionné

Le tableau ci-dessous présente quelques durées moyennes d'impression en format D/A1.

Durées moyennes d'impression

Qualité d'impression	Durée (en secondes)
	Dessin au trait en noir sur papier ordinaire	Dessin au trait en couleur sur papier couché	Images sur papier couché	Images sur papier glacé
Rapide	96	96	234	480
Normal	216	216	550	690
Amélioré	360	285	940	990

Surface d'impression

Les rubriques suivantes indiquent les surfaces d'impression pour chaque norme de format :

• Formats ANSI

Système de formats de papier de l'American National Standards Institute utilisé aux Etats-Unis.

Système de formats Architectural.

• Formats ISO

Système de formats de papier de l'International Standards Organization, couramment utilisé en Europe.

Formats ANSI

Le tableau ci-dessous indique les surfaces d'impression sur les différents formats ANSI. Voir section ANSI (papier).

Les mages gauche et droite sont de 0,2 pouces (5 mm), les mages avant et arrière de 0,7 pouces (17 mm).

Où : Surface impression = Format papier - Marges

Surfaces d'impression des formats ANSI

Format de papier	Orientation du papier dans l'imprimante	Surface d'impression (largeur × hauteur) selon l'orientation
		pouces				millimètres
		Paysage		Portrait		Paysage		Portrait
		Largeur	Hauteur	Largeur	Hauteur	Largeur	Hauteur	Largeur	Hauteur
A	Portrait	9,7	8,1	8,1	9,7	245	206	206	245
	Paysage	7,2	10,6	10,6	7,2	182	269	269	182
B	Portrait	15,7	10,6	10,6	15,7	398	269	269	398
	Paysage	9,7	16,6	16,6	9,7	245	422	422	245
C	Portrait	20,7	16,6	16,6	20,7	525	422	422	525
	Paysage	15,7	21,6	21,6	15,7	398	549	549	398
D	Portrait	32,7	21,6	21,6	32,7	830	549	549	830
	Paysage	20,7	33,6	33,6	20,7	525	854	854	525
E	Portrait	N/D		33,6	42,7	N/D		854	1084
	Paysage	32,7	43,6	N/D		830	1108	N/D

indique que cette surface d'impression n'est possible qu'vec une HP DesignJet 500 format A0 + / E+

Le tableau ci-dessous indique les surfaces d'impression des formats Architectural (voir section Architectural (papier)).

Les mages gauche et droite sont de 0,2 pouces (5 mm), les mages avant et arrière de 0,7 pouces (17 mm).

Où : Surface impression = Format papier - Marges

Surfaces d'impression des formats Architectural

Format du papier	Orientation du papier dans l'imprimante	Surface d'impression (largeur x hauteur) selon l'orientation
		pouces				millimètres
		Paysage		Portrait		Paysage		Portrait
		Largeur	Hauteur	Largeur	Hauteur	Largeur	Hauteur	Largeur	Hauteur
C	Portrait	22,7	17,6	17,6	22,7	576	447	447	576
	Paysage	16,7	23,6	23,6	16,7	423	600	600	423
D	Portrait	34,7	23,6	23,6	34,7	880	600	600	880
	Paysage	22,7	35,6	35,6	22,7	576	904	904	576
E1	Portrait	40,7	29,6	29,6	40,7	1033	752	752	1033
	Paysage	28,7	41,6	41,6	28,7	728	1057	1057	728
E	Portrait	N/D		35,6	46,7	N/D		904	1185
	Paysage	34,7	47,6	N/D		880	1209	N/D

indique que cette surface d'impression n'est possible qu'vec une HP DesignJet 500 format A0+.

Formats ISO

Le tableau ci-dessous indique les surfaces d'impression des formats ISO (voir section ISO (papier)).

Les mages gauche et droite sont de 0,2 pouces (5 mm), les mages avant et arrière de 0,7 pouces (17 mm).

Où : Surface impression = Format papier - Marges

Surfaces d'impression des formats ISO

Format de papier	Orientation du papier dans l'imprimante	Surface d'impression (largeur x hauteur) selon l'orientation
		pouces				millimètres
		Paysage		Portrait		Paysage		Portrait
		Largeur	Hauteur	Largeur	Hauteur	Largeur	Hauteur	Largeur	Hauteur
A4	Portrait	10,4	7,9	7,9	10,4	263	200	200	263
	Paysage	6,9	11,3	11,3	6,9	176	287	287	176
A3	Portrait	15,2	11,3	11,3	15,2	386	287	287	386
	Paysage	10,4	16,1	16,1	10,4	263	410	410	263
A2	Portrait	22,0	16,1	16,1	22,0	560	410	410	560
	Paysage	15,2	23,0	23,0	15,2	386	584	584	386
A1	Portrait	31,7	23,0	23,0	31,7	806	584	584	806
	Paysage	22,0	32,7	32,7	22,0	560	830	830	560
A0	Portrait	N/D		32,7	45,4	N/D		830	1154

indique que cette surface d'impression n'est possible qu'vec une HP DesignJet 500 format A0+/E+

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Support en rouleau

Les procédures qui suivent sont décrites en détaïl, avec des animations si nécessaire :

Installation d'un nouveau rouleau dans l'imprimante
Chargement d'un support en rouleau
Déchéancement d'un support en rouleau
- Retrait d'un support en rouleau de la bobine
- Remplacement du couteau

Installation d'un nouveau rouleau dans l'imprimante

L'animation vous montre comment installer un nouveau rouleau dans l'imprimante.

ATTENTION: vérifie que les roulettes de l'imprimante sont bloquées (levier de chaque roulette abaisse) pour empêcher cette dernière de bouger.

Si vous utilisez régulièrement des types de rouleaux différents, vous pourrez changer de papier plus rapidement en disposant de plusieurs bobines. Ainsi vous pourrez :

1. Préparer les différents types de papier sur les bobines.
2. Charger un nouveau type de papier en changeant de bobine.

REMARQUE : parmi les accessoires proposés par Hewlett-Packard figurent des bobines supplémentaires.

Cliquez sur cette icône

pour lancer l'animation.

Une version imprimable de cette série est également disponible pour que vous puissiez en consulter les principales illustrations si l'imprimante ne se trouve pas à proximé de votre ordinateur.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Chargement d'un support en rouleau

L'animation montre comment charger un rouleau de papier dans l'imprimante.

REMARQUE: vous doivent avoir installé un nouveau rouleau de papier dans l'imprimante avant de pouvoir le charger.

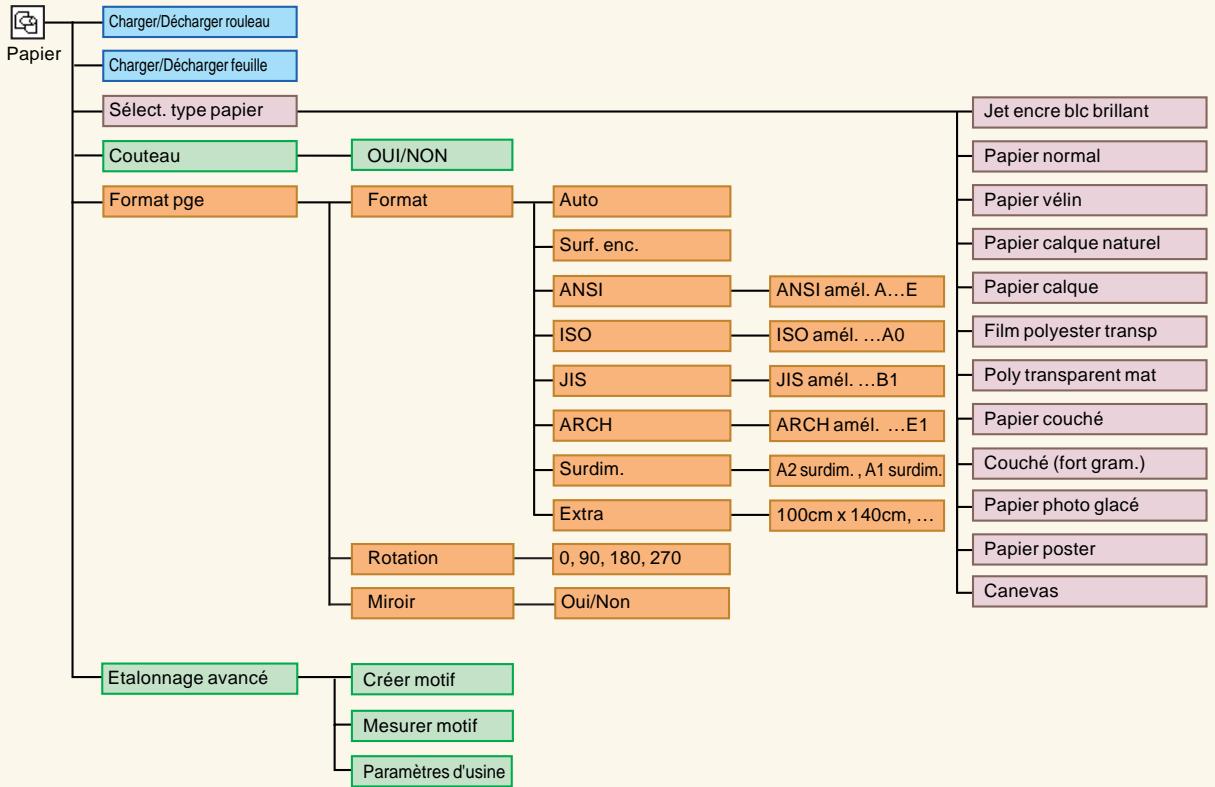

Le menu à selectionner sur le panneau avant est le suivant :

Sélectionnez (avec les touches ) et appuyez sur :

1. Papier
2. Charger rouleau
3. Select. type rouleau

Entree
Entrée
Entrée

Cliquez sur l'icône

pour lancer l'animation. Une

version imprimable de la série est également disponible pour que vous puissiez en consulter les principales illustrations si l'imprimante ne se trouve pas a cotoé de l'ordinateur.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Déchéancement d'un support en rouleau

L'animation montre comment décharger un rouleau de papier de l'imprimante.

Cliquez sur I'icone

pour lancer l'animation.

Une version imprimable est également disponible pour que vous puissiez en consulter les principales illustrations si l'imprimante ne se trouve pas a cotoé de l'ordinateur.

Retrait d'un support en rouleau de l'imprimante

L'animation montre comment-retirer un rouleau de papier de l'imprimante.

REMARQUE: you'vedezavoir déchargele rouleau depapierde l'imprimante pour pouvoir l'enlever.

Cliquez sur l'icône

pour lancer l'animation. Une

version imprimable de la série est également disponible pour que vous puissiez en consulter les principales illustrations si l'imprimante ne se trouve pas a cote de l'ordinateur.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Retrait d'un support en rouleau de la bobine

L'animation montre comment-retirer un rouleau de papier de la bobine.

REMARQUE :vous doivent avoir rétré le rouleau de papier de l'imprimante avant de pouvoir le(reter de la bobine.

Cliquez sur I'icone

pour lancer l'animation.

Une version imprimable de cette série est également disponible pour que vous puissiez en consulter les principales illustrations si l'imprimante ne se trouve pas a cotoé de l'ordinateur.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Remplacement du couteau

L'animation montre comment replacer le couteau du papier sur l'imprimante.

Conditions préalables

Avant d'essayer de replacer le couteau, vous nevez contacter votre Assistance clientèle HP pour :

Commander le couteau de rechange.
- Obtenir les instructions nécessaires sur l'accès au menu Maintenance du panneau avant.

Informations importantes

• Le bloc du couteau est fixé à l'imprimante par un support noir coulissant le long du rail métallique et accroché au bord de la platine à l'avant de l'imprimante.
  La lame circulaire se trouve à l'intérieur du bloc.
• Ne retirez pas le support du couteau.
  Lorsque you introduisez le nouveau couteau, soulevez le support d'environ 45^ et inserez le couteau de maniere à ce qu'il repose sur ce support, mais NE l'enclenchez PAS pour l'instant.

ATTENTION : soyez très attentif lorsque vous remplacez le couteau. Si vous forcez, vous risquiez de briser son support.

Cliquez sur I'icone pour lancer I'animation. Une version imprimable de cette sequence est

également disponible pour que vous puissiez en consulter les principales illustrations si l'imprimante ne se trouve pas à côté de l'ordinateur.

Support en feuille

Côté à placer vers le haut

Indique comment identifier la face de la feuille qui doit etre imprimée.

Bord à charger en premier

Indique quel bord de la feuille doit etre chargé en premier (bord long ou bord court).

Chargement du support en feuille

Détaillie la procédure de chargement des supports en feuille.

Déchéancement du support en feuille

Détaillie la procédure de déchargement des supports en feuille.

Côté à placer vers le haut

La face imprimée est cette qui est orientée vers le haut. Il peut donc être important de charger la feuille dans le bon sens. Reportez-vous au tableau ci-dessous.

Côté à imprimer selon les types de support

Type de support	Mat ou glacé
Papier jet d'encre blanc brillant HP (papier ordinaire)	Les deux faces sontidentiques. Si la feuille est recourbée, placez la face concave vers le bas.
Papier Vélin
Papier calque naturel
Papier couché	Placez vers le haut la face sur laquelle se trouve le revêtement.
Papier couché HP (fort gramma)
Film transparent mat	Placez la face mate vers le haut.
Papier photo glacé	Placez la face glacée vers le haut.
Film polyester
Papier calque	Les deux faces sontidentiques. Si la feuille est recourbée, placez la face concave vers le bas.
Canevas
Papier pour poster
Papier normal	Les deux faces sontidentiques. Si la feuille est recourbée, placez la face concave vers le bas.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Bord à charger en premier

Voues pouez placer la feuille en orientation portrait ou paysage. A moins que vous n'utilisiez l'option Rotation, chargez toujours la feuille suivant l'orientation spécifiée au niveau du logiciel.

Chargement du support en feuille

L'animation montre comment charger une nouvelle feuille dans l'imprimante.

Important

• Si un rouleau est chargé dans l'imprimante, vous doivent commencer par le décharger.
• Vérifiez que la bonne face du papier est vers le haut lors du chargement.

Les menus à seLECTIONner sont les suivants :

Sélectionnez

(avec les touches

et appuyez sur :

1. Papier

Entrée

1. Charger feuille

Entrée

1. Select. type feuille

Entrée

Cliquez sur I'icone

pour lancer l'animation. Une version imprimable de cette série est également

disponible pour que vous puissiez en consulter les principales illustrations si l'imprimante ne se trouve pas a cote de l'ordinateur.

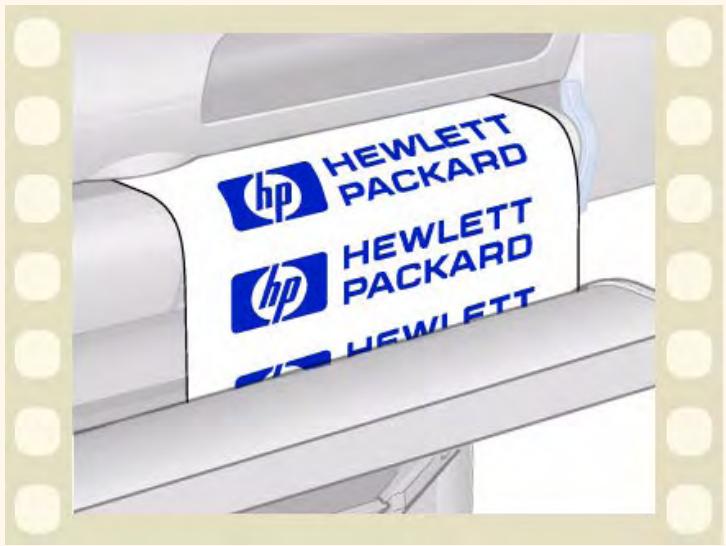

Déchéancement du support en feuille

L'animation montre comment décharger une feuille de papier de l'imprimante.

Important

Pour donner à l'encre le temps de secher, l'imprimante ne libre pas le papier immédiatement.

Cliquez sur l'icône

pour lancer l'animation. Une

version imprimable de cette série est également disponible pour que vous puissiez en consulter les principales illustrations si l'imprimante ne se trouve pas a cote de l'ordinateur.

Kit encreur

Les rubriques suivantes décrivent les différents éléments du kit encreur.

• Que sont les fournitures d'impression HP ?

Détaillie les éléments constituant les fournitures d'impression HP.

Identification des éléments

Vous permet de repérer l'emplacement des différents éléments du kit encreur.

• Recommendation concernant l'approvisionnement en encre

Indique comment obtenir lesassageurs résultats devoitrikit encreur.

• Précautions

Détaillè les précautions à prendre pour éviter d'endommager les éléments du kit encreur.

• Etailonnage des couleurs

Explique comment étalonner le kit encreur pour le type de support charge.

Quand replacer

Décrit la durée de vie prévue pour chaque élément du kit encreur.

Temps de séchage

Décrit la fonction Séchage et indique comment l'utiliser pour obtenir une qualité d'impression optimale dans toutes les conditions.

Que sont les fournitures d'impression HP ?

A chacune des quatre couleurs utilisées par l'imprimante correspond deux éléments séparés : une tête d'impression et une cartouche d'encre. Ces éléments sont appelés fournitures d'impression HP et sont pourvus d'un numéro de réference HP pour vous permettre de ne pas vous tromper lorsque vous commandez unepiece de rechange. Vote HP DesignJet 500 utilise les fournitures d'impression HP suivantes :

• Les cartouches d'encre noire sont les fournitures HP n^ 10 .
• Les cartouches cyan, magenta et jaune sont les fournitures HP n° 82.
  Toutes les têtes d'impression sont des fournitures HP n° 11.

Cartouches d'encre

Les cartouches d'encre Hewlett-Packard de votre imprimante ne nécessitant ni entretien ni nettoyage. Dans la mesure où chaque cartouche est insérée correctement dans son logement, l'encre s'écoule vers les têtes d'impression. Ces dernières commandent la quantité d'encre transférée sur la page, et la qualité d'impression se maintainant donc même lorsque les niveaux d'encre baisSENT.

Lorsque le niveau d'encre d'une cartouche atteint un niveau bas, le panneau avant vous en avertit. Vous pouvez également vérifier les niveaux d'encre de toutes les cartouches pour savoir si l'une d'elles doit être replacée (voir Informations relatives aux cartouches d'encre).

Lorsqu'une cartouche est vide, l'imprimante cesse d'imprimer. Voir Remplacement d'une cartouche d'encre.

Têtes d'impression

Les têtes d'impression Hewlett-Packard durable extrémement longtemps et n'ont pas besoin d'être replacées avec

chaque cartouche, puisqu'elles sont indépendantes. Elles continuèdonà assurer une excellente qualité d'image même lorsque le niveau d'encre baise dans les cartouches. Si vous remarquez une déterioration de la qualité, sous la forme de traits ou de points manquants dans le texte ou les graphiques, par exemple, reportez-vous à Traits en escalier.

Identification des éléments

L'illustration ci-dessous vous aider a repérer les éléments relatifs à la section fournitures d'impression HP.

Têtes d'impression

Le numéro de référence Hewlett-Packard indiqué sur les cartouches et sur les têtes d'impression vous permet de tracer plus facilement la piece appropriée pour votre imprimante. Déterminez la couleur de la tête ou de la cartouche dont vous avez besoin et voirlez à commander la tête ou la cartouche Hewlett-Packard appropriée. Chaque cartouche et tête d'impression peut être achétée séparément auprès de votre revendeur Hewlett-Packard habituel. Reportez-vous aux sections Commande d'accessoires et Quand remplaçer les fournitures d'impression HP.

Recommendations concernant l'approvisionnement en encre

Pour obtenir des résultats optimaux avec votre imprimante et du kit encreur, voirlez à toujours suivir ces règles lorsque vous manipulez des fournitures d'impression HP :

• Installez toujours les cartouches et les têtes d'impression avant la date d'expiration inscrite sur l'emballage.
• Installez les cartouches et les têtes d'impression dans les logements portant les codes de couleur correspondants.
• Suívez les instructions du panneau avant pendant l'installation.
• Ne retirez pas les cartouches ou les têtes d'impression si cela n'est pas nécessaire.
  Lorsque you eteignez l'imprimante, utilisez tous le bouton Marche/Arret du panneau avant. Ainsi, les tetes d'impression sont rangedes correctement et ne s'est pas.
• Ne retirez jamais de cartouches pendant une impression. Elles ne doivent être retirees que lorsque l'imprimante est préte pour cela. Le panneau avant vous guide lors de la procédure de retrait et d'installation. Reportez-vous à la section Quand remplacer.

ATTENTION : à la livraison, votre imprimante a été fournie avec un jeu de quatre têtes de configuration installé dans le chariot des têtes d'impression. Ces têtes de configuration servent à initialiser les tubes du système modulaire d'alimentation en encre. Ne retirez pas ces têtes de configuration sans suivre les procédures décrites dans le Poster d'installation.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

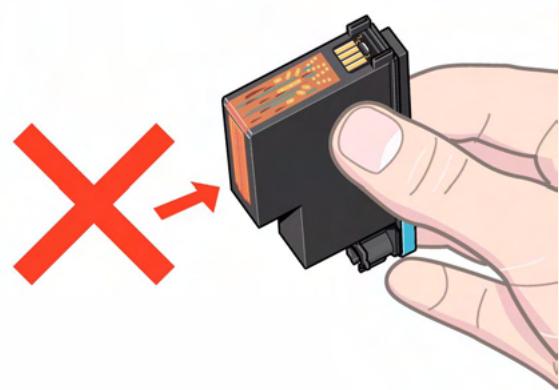

Précautions

Manipuez avec précautions les fournitures d'impression HP et surtout la tete d'impression, qui est un apparil de haute précision et doit être manipulé delicatement.

ATTENTION: ne touchez pas, n'essuyez pas et ne tentez pas de nettoyer les buses des têtes d'impression. Vous pourriez les endommager.

• Ne posez pas une tete d'impression sur ses buses.
• Manipulez les têtes d'impression avec précaution. Posez-les toujours délicatement.
• Ne laïsez pas tomber les têtes d'impression. En les manipulant correctement, vous leur assurez un fonctionnement optimal pendant toute leur durée de vie.
• Ne touche pas l'extrémité de la cartouche insérée dans l'imprimante, car de l'encre peut être déposée sur la connexion.
• Evitez de stocker des cartouches qui ont déjà été utilisées et dont l'encre est presque épuisée.

Etalonnage des couleurs

Vouss pouvez etalonner le kit encreur en fonction du support spécifique charged dans l'imprimante. Ainsi, vous vous assurez que l'image imprimée correspond au maximum à celle d'origine. L'imprimante stocke les données de l'étalonnage pour chaque type de support pour lequel elle a été étaliennée depuis sa mise sous tension. Àpres l'avoir eteinte, seul le dernier étaliennage sera disponible et servira à l'impression des tâches.

Pour étaconnner les couleurs de l'imprimante, commencez par vérifier que le type de support approprié est charge et effectuez les sélections suivantes sur le panneau avant :

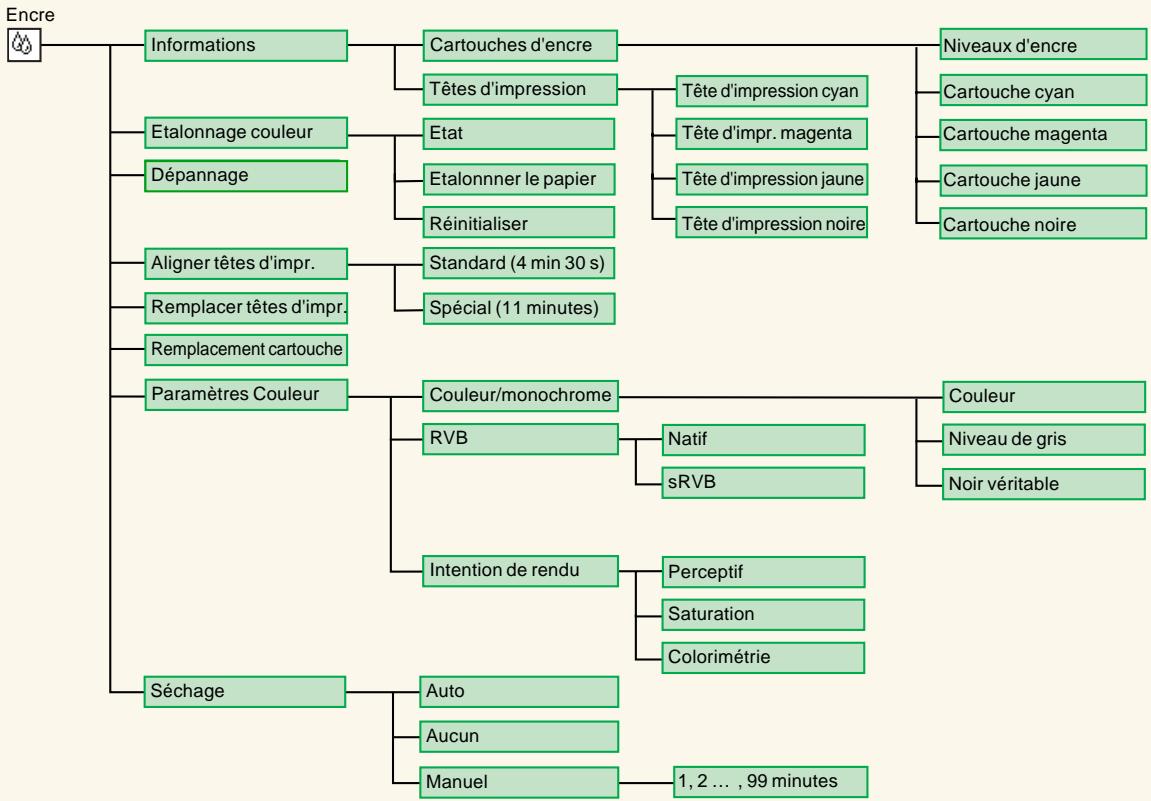

Sélectionnez (avec les touches ) et appuyez sur :

1. Encore

Entrée

1. Etalonnage couleur

Entrée

1. Etalonninger le papier

Entrée

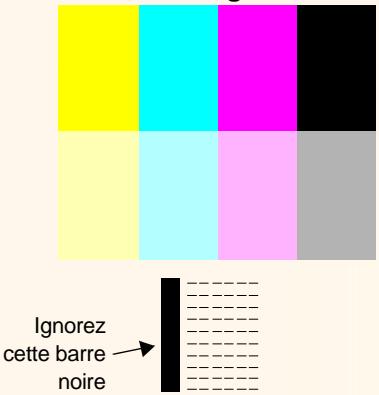

L'imprimante produit un motif d'étalonnage, puis le numérique pour creer les données d'étalonnage correspondant au support charge.

Pour savoir où en est l'étaconnage des couleurs sur votre imprimante, sur le panneau avant :

Selectionnez (avec les touches

et appuyez sur :

1. Encre

Entrée

1. Etalonnage couleur

Entrée

1. Etat

Entrée

Le panneau avant affiche pour quels types de supports le kit encreur est etalonné.

Pour effacer tous les étalonnages et restaurer les valeurs par défaut définies en usine, sélectionnez Etalonnage couleur > Réinitialiser dans le menu Encre.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Quand replacer

Le remplacement des fournitures d'impression HP dépend principalement de votre propre choix en fonction des indications du panneau avant. Ces informations concernnent les éléments suivants :

Cartouches d'encre
Têtes d'impression

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Temps de séchage

Les rubriques qui suivent décrivent la fonction Séchage et la manière de l'utiliser pour obtenir une qualité d'impression optimale dans toutes les conditions.

Réglage du temps de séchage

Décrit comment définit la durée de séchage requise sur le panneau avant.

Temps de séchage moyens

Indique les temps de séchage typiques pour le papier testé par Hewlett Packard à environ 25^ et à une humidité relative de 50% .

• Procédure de séchage

Décrit le fonctionnement de la procédure de séchage.

Réglage du temps de séchage

Avec certains papiers et dans certaines conditions d'environnement, l'encre doit avoir le temps de secher avant que le papier soit décharge. L'imprimante compte trois régles que vous pouvez selectionner sur le panneau avant. Pour plus d'informations, reportez-vous à l'Exemple de navigation.

Manuel

L'imprimante maintain en place le papier pendant la durée de sechage spécifique et affiche sur le panneau avant le décompte des secondes restantes avant la fin du sechage. Vous pouvez modifier cette durée dans une plage de 1 à 99 minutes par incréements de 1 minute.

Automatique

L'imprimante déterminé automatiquement le temps de séchage approprié selon le type de papier sélectionné et la température. Si un temps de séchage doit s'écouler, le panneau avant affiche les secondes restantes jusqu'à la fin du séchage.

Aucun

Lorsque l'imprimante a fini d'imprimer une image, le papier tombe immédiatement dans le bac collecteur placé sous l'imprimante.

ATTENTION : une réduction du temps de séchage destinée à accélérer l'impression peut endommager l'image imprimée ou réduire la qualité de l'impression.

Temps de séchage moyens

Le tableau ci-dessous indique les temps de séchage moyens des papiers testés par Hewlett Packard à environ 25^ avec une humidité relative de 50% .

Durées de séchage par type de papier

Type de papier Hewlett-Packard testé	Temps de séchage (seconds)
	Rapide	Normal	Amélioré
Papier jet d'encre blanc brillant HP(papier ordinaire)	0	25
Papier Vélin HP	60	120	180
Papier calque naturel HP
Papier couché HP	0	60
Papier couché HP (fort gramma)	0	60
Film polyester transparent mat HP	60	180
Papier photo glacé HP	120
Papier photo semi-glacé HP
Papier semi-glacé HP
Film polyester transparent HP	60
Papier calque HP	60	120	180
Canvas Studio HP	6000
Papier satiné pour poster HP	60
Banderoles en Tyvek® HP
Vinyle adhésif Colorfast HP

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Procedure de séchage

Le séchage s'opère de la façon suivante :

1. L'imag imprimée sort du bas de l'imprimante et une aspiration d'air la maintient sur la platine.

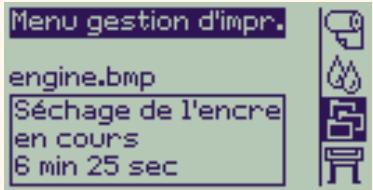

2. Le panneau avant affiche :

Le compteur indique le temps de séchage restant

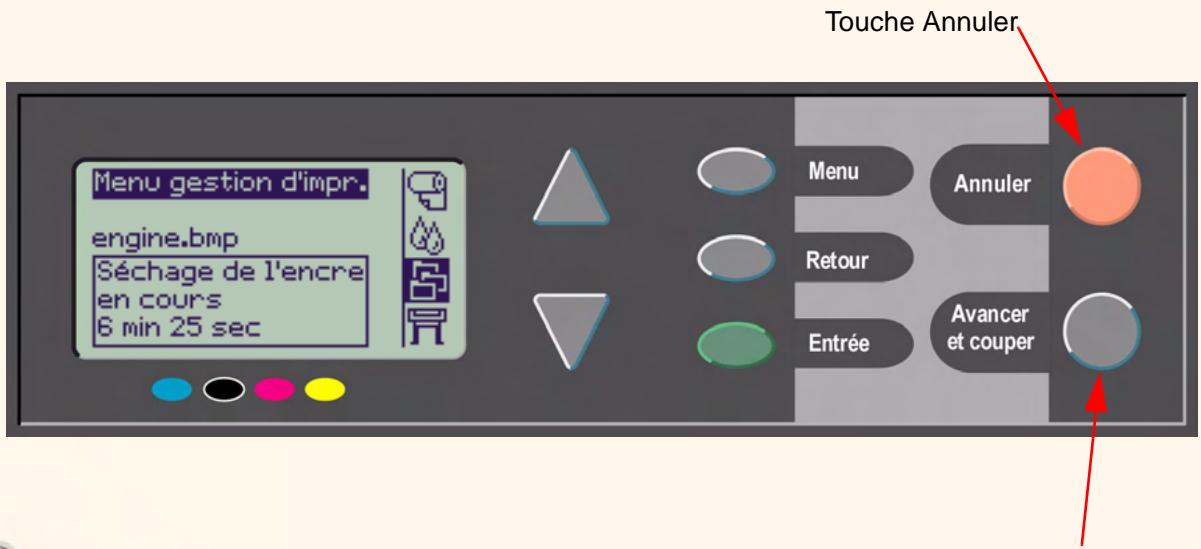

1. Vous pouvez appuyer sur Annuler ou sur Avancer et Couper pour annuler le temps de séchage et décharger le papier.
2. Lorsque le décai est écoulé :

Si le support est en rouleau, le support est coupé et l'aspiration d'air s'arrête pour que l'image tombe dans le bac collecteur.

Si le support est en feuille, l'aspiration cette et l'image imprimée tombe dans le bac collecteur.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Cartouches d'encre

• Erreurs relatives aux cartouches

Décrit les différents messages d'erreur qui peuvent s'afficher sur le panneau avant concernant les cartouches.

• Niveau d'encre des cartouches

Décrit les informations sur les niveaux d'encre qui peuvent s'afficher sur le panneau avant.

• Informations relatives aux cartouches d'encre

Indique comment afficher l'etat des cartouches sur le panneau avant.

• Remplacement d'une cartouche d'encre

Décrit la procédure de remplacement d'une cartouche.

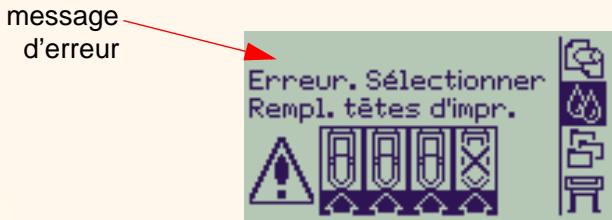

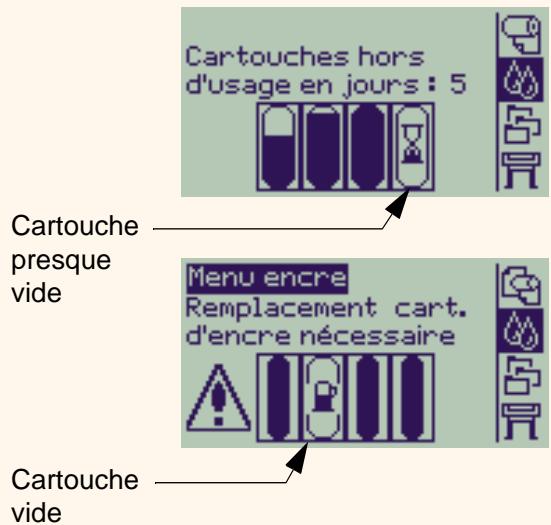

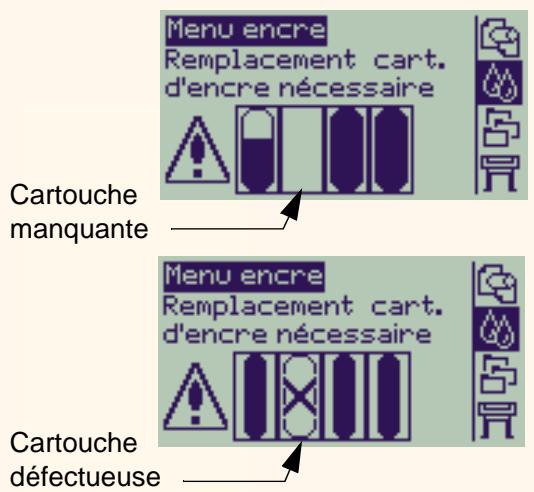

Erreurs relatives aux cartouches

Le panneau avant peut afficher les messages d'erreur suivants relatifs aux cartouches d'encre :

REMARQUE: si une cartouche atteint sa date d'expiration, elle est indiquée défectueuse et doit être remplacée.

L'imprimante affiche également les Niveau d'encre des cartouches.

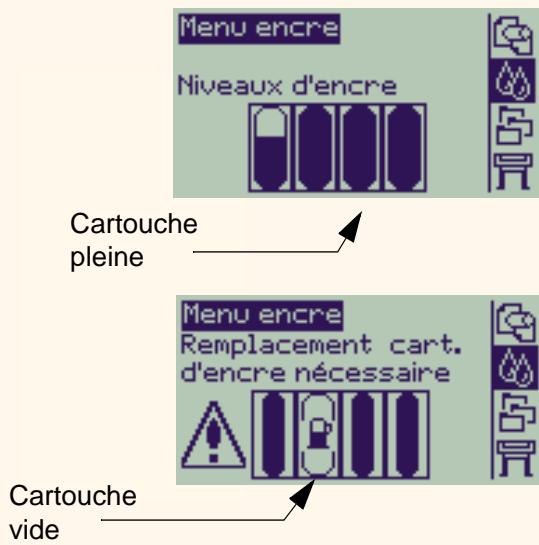

Niveau d'encre des cartouches

Le panneau avant vous indique si une cartouche ne contient plus guere d'encre, si elle en contient très peu ou si elle est vide. Ainsi, vous connaissiez en permanence l'etat de vos fournitures d'impression HP :

Avertissement - niveau d'encre bas

REMARQUE: selon le type d'impression, notamment pour les dessins au trait, une cartouche pour laquelle un message de bas niveau d'encre est affiché peut parfois encore durer relativement longtemps.
REMARQUE: s'ils n'apparaissent pas automatique dans le Menu encre, les niveaux d'encre peuvent également être selectionnés par Menu encre > Informations > Cartouches d'encre > Niv. d'encre.

Informations relatives aux cartouches d'encre

Pour afficher sur le panneau avant l'écran des informations sur le kit encreur, suivez la procédure ci-dessous.

Les éléments de menu à selectionner sur le panneau avant sont les suivants :

Sélectionnez (avec les touches )

et appuyez sur :

1. Encre

Entrée

1. Informations

Entrée

1. Cartouches d'encre

Entrée

1. Cartouche cyan, magenta, jaune ou noire

Entrée

Le panneau avant affiche les informations suivantes sur la cartouche d'encre sélectionnée :

Couleur : Cyan, Magenta, Jaune ou Noir.
- Modèle : Hewlett-Packard n° 82 (Cyan, Magenta et Jaune) ou Hewlett-Packard n° 10 (Noir).
- Etat : Insérée, encre bas, Plus d'encre, Manquante, Expirée et Défectueuse.
- Dated'expiration.
- Numéro de série.
- Niveau d'encre : en cm^3 et en pourcentage utilisé.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Remplacement d'une cartouche d'encre

L'animation ci-contre montre comment remplacer une cartouche d'encre.

IMPORTANT: vérifie que les roulettes de l'imprimante sont bloquées (le levier de frein est abaisse) pour empêcher l'imprimante de bouger.

ATTENTION: ne retirez qu'une cartouche à la fois lorsque vous la remplacez.

ATTENTION: ne remplacez pas les cartouches pendant une impression, car la tâche d'impression en cours serait annulée.

Vous pouvez changer une cartouche lorsque le panneau avant vous indique qu'elle est vide ou lorsque vous foulez la replacer avant qu'elle ne soit vide.

Cliquez sur I'icone

pour lancer l'animation.

Une version imprimable de cette série est également disponible pour que vous puissiez déplacer les principales illustrations vers l'imprimante si elle n'est pas a cotoé de votre ordinateur.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Têtes d'impression

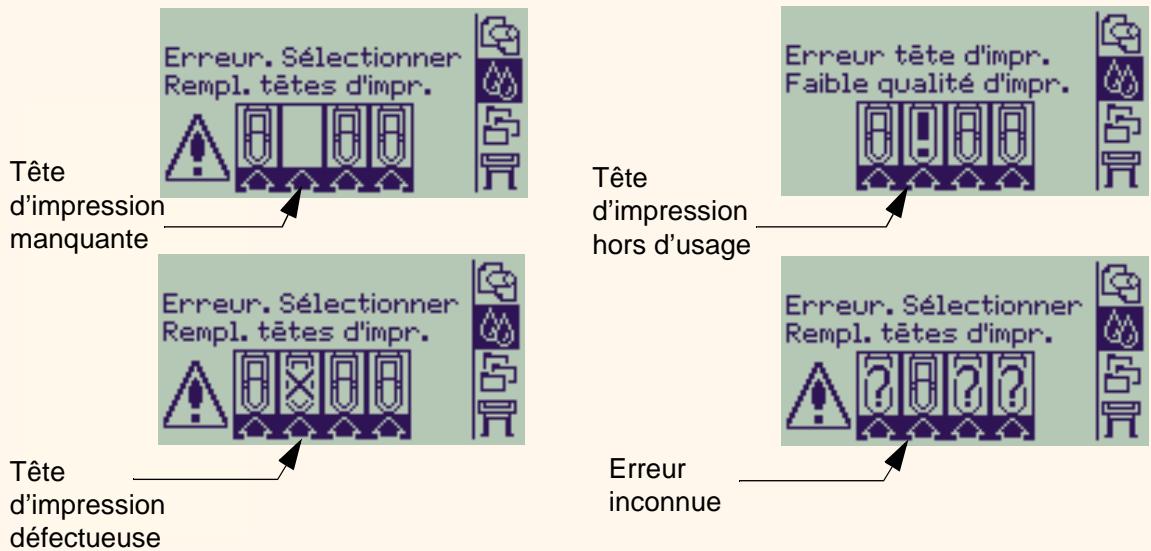

• Erreurs relatives aux têtes d'impression

Décrit les messages d'erreur qui peuvent s'afficher sur le panneau avant concernant les têtes d'impression.

• Informations relatives aux têtes d'impression

Explique comment afficher l'etat des têtes d'impression sur le panneau avant.

• Changement de tête d'impression

Décrit la procédure de remplacement d'une tête d'impression.

• Alignment des têtes d'impression

Décrit la procédure d'alignement d'une tête d'impression.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Erreurs relatives aux têtes d'impression

Le panneau avant peut afficher les messages d'erreur suivants concernant les têtes d'impression :

REMARQUE: une erreur indiquant un problème inconnu s'affiche lorsqu'une tête d'impression cause un problème sans que le système puisse détecter laquelle. Reportez-vous à Erreur de tête d'impression inconnue pour résoudre ce problème.

Informations relatives aux têtes d'impression

Pour afficher sur le panneau avant l'écran d'informations sur les têtes d'impression, suivez la procédure ci-dessous

Les éléments de menu à selectionner sur le panneau avant sont les suivants :

Sélectionnez (avec les touches )

et appuyez sur :

1. Encore

Entrée

1. Informations

Entrée

1. Têtes d'impression

Entrée

Tete d'impression noire,

Entrée

Tête d'impression jaune

ou Tête d'impression cyan

Le panneau avant affiche les informations suivantes sur la tete d'impression selectionnée :

Couleur : Cyan, Magenta, Jaune ou Noir.
- Modèle : Hewlett-Packard n° 11 et situation par rapport à la garantie (sous garantie ou non).
- Etat : Insérée, Manquante, Défectueuse, Usée et Inconnu.

En cas de problème, le système affiche l'action à entreprises : Manquante -> Insérer tête d'impression, Inconnu -> Dépanner, Défectueuse ou Usée -> Rempl. tête d'impression.

• Dated expiration.

• Numéro de série.
  Encre consommée : en cm^3 et en pourcentage utilisé.
  Bourrages papier.
• Alignment des têtes d'impression et étalonnage des couleurs effectués ou non.

Choix du support

Support en rouleau

Support en feuille

Kit encreur

Cartouches d'encre

Têtes d'impression

Changement de tete d'impression

L'animation montre comment replacer une tete d'impression.

Les éléments de menu à selectionner sur le panneau avant sont les suivants :

Sélectionnez (avec les touches ) et appuyez sur :

1. Encre
2. Remplacer têtes d'impr.

Cliquez sur l'icone

pour lancer l'animation. Une

version imprimable
disponible.

de cette série est également

Une fois la tête d'impression remplacee, l'imprimante vous invite à lancer une procEDURE d'Alignment des têtes

d'impression si le support est chargé. Siaucun support n'est chargé, l'imprimante vous demande d'en charger, puis lance automatiquement l'alignement. Cette procEDURE prend plusieurs minutes. Lorsqu'elle est terminée, l'imprimante vous invite à lancer une procEDURE d'Etalonnage des couleurs.

Alignment des têtes d'impression

Avant d'aligner les têtes d'impression, vous nevez avoir chargé dans l'imprimante l'un des types de papier suivants : Papier jet d'encre blanc brillant HP (papier ordinaire), Papier couché HP, Papier couché HP (fort grammaque), Papier photo glacé HP, Papier satiné pour poster HP ou papier ordinaire. Si vous essayez de lancer la procédure avec un autre type de papier, l'imprimante vous demandera d'en changer avant de vous laisser aligner les têtes d'impression.

Vouse pouze parfois etre amene a aligner les tetes d'impression pour assurer une qualite d'impression optimale.Avant de selectionner manuellement un alignment des tetes d'impression,verifiez que la feuille ou le rouleau chargé correspond au type de support adapte.

Il existe deux types d'alignement : Standard, qui prend environ 4 minutes et demie, et Spécial, qui durable environ 11 minutes. Le premier est recommendé pour un usage normal et nécessite du papier de format A4 ou plus, charge en orientation paysage. Le second doit être utilisé pour corriger les variations d'espacement entre plume et papier, qui se traduisent par des variations dans la qualité du trait, notamment sur les grands dessins et dans les modes d'impression rapides. L'alignement Spécial nécessite du papier de format A3 ou plus, charge en orientation paysage. Deux impressions séparées sont produites.

Sélectionnez ensuite les menus suivants pour lancer l'alignement :

Sélectionnez (avec les touches

et appuyez sur :

1. Encre
2. Aligner têtes d'impr.
3. Standard (4 min 30 s)
   Spécial (11 minutes)

Entrée

Entrée

Entrée

Après cette sélection, l'imprimante lance la procédure d'alignement, qui dure plusieurs minutes.

La procédure d'alignement standard est également lancée automatiquement après un Changement de tête d'impression. Dans ce cas, lorsque la procédure d'alignement est terminée, l'imprimante vous invite à lancer une procédure d'Etalonnage des couleurs.

Solutions

Ces rubriques vous indiquent les procEDURE à suivre pour diagnostiquer les divers problèmes que vous pouvez rencontres dans l'utilisation de l'imprimante et pour les résoudre.

L'onglet Solutions comporte les rubriques suivantes :

• Résolution des problèmes vous aide à diagnostiquerrapidement un problème spécifique et vous indique également où vous pourrez trouver d'autres informations.
• Problèmes de qualité d'image vous aide à résoudre les problèmes de qualité d'image en vous indiquant une procédure détaillée de dépannage qui vous guidera étape par étape.
• Problèmes de fournitures vous aide à résoudre les problèmes d'installation des cartouches d'encre et des têtes d'impression.
• Problèmes de support vous indique ce qu'il faut faire en cas de Bavure d'encre ou de marques sur votre image et en cas de bourrage.
• Erreurs d'images vous indique la procédure à suivre si l'image imprimée est incorrecte ou ne correspond pas à ce que vous attendiez.
  Autres problèmes traite des divers problèmes que vous pourriez rencontres.
  Pour obtenir de l'aide you indique la procedure a suivre si vous ne parvenez pas a resoudre le probleme. You y trouvez la description détaillée de ce qu'il faut faire pour contacter le Centre d'assistance clientèle Hewlett-Packard.

Résolution des problèmes

Pour connaître la signification des messages du panneau avant, consultez Description des messages.
- Si vous savez que le problème est lié à une certaine tâche, commencez par dire la section correspondante dans ce manuel, où vous trouvez des procédures détaillées. Pour rechercher la section concernée, consultez l'index ou la table des matières. Par exemple, si le format des pages vous pose des problèmes, reportez-vous à Format de page.
Si le problème est directement lié à la qualité des images imprimées, commencez par consulter Problèmes de qualité d'image.
- Reportez-vous à la rubrique appropriée :

Problèmes de fournitures
Problèmes de support
Problèmes de communication
Erreurs d/images
Autres problèmes

S'il semble possible que le problème provienne du logiciel ou du pilote et si vous utilisez un pilote HP, reportez-vous à la section de la documentation du pilote consacree au depannage et a l'aide en ligne de votre application.
Si vous ne parvenez pas à déterminer la cause du problème, reportez-vous à Pour couver la source du problème.
Si vous ne parvenez toujours pas à résoudre le problème, consultez Pour obtenir de l'aide.

Pour trouver la source du problème

1. Regardez si le panneau avant affiche des messages. Consultez Description des messages pour une description complète de ces messages.

2. Testez l'imprimante.

3. Eteignez l'imprimante sur le panneau avant. Vérifiez que le cordon d'alimentation est fermement enforcé dans l'imprimante et branché sur une prise secteur qui est alimentée.

4. Rallumez l'imprimante et vérifie que le panneau avant affiche le message de bienvenue HP, puis le menu principal après une courte période d'initialisation.

5. Testez le matériel et l'interface de l'imprimante.

6. Vérifiez que le cable d'interface reliant l'ordinateur et l'imprimante est correct et qu'il est connecté à fond sur les ports adéquats (voir Poster d'installation).

Problèmes de qualité d'image

Votre HP DesignJet 500 compte un utiliser complet de dépannage qui vous permet de tous jours pouvoir résoudre rapidement tous les problèmes d'image que vous rencontres. Faites appel à cet utiliser chaque fois que vous (et non l'imprimante) detectez un problème de qualité d'impression.

Souvent, ce que vous croyez estre un probleme de qualite d'impression est en fait du a une configuration de l'imprimante inadaptee au type d'imag que you imprimez. Commencez always par consulter Correction de la configuration pour trouver la cause du probleme.

Si un message du type "LES TETES D'IMPRESSION ne fonctionnent pas" s'affiche sur le panneau avant de l'imprimante, suivez les instructions données pour ce message (voir Description des messages).

Les types de problèmes que vous pouvez rencontres sont les suivants :

Traits en escalier
Lignes incomplètes
- Precision des couleurs
Effet de bandes horizontal
- Alignment des couleurs

Lorsque l'un de ces problèmes se produit, passez en revue la Procedure de dépannage pour répondre aux questions affichées sur le panneau avant. Vous y trouvez l'action appropriée requise pour résoudre votre problème de qualité d'image.

Correction de la configuration

Avant d'utiliser les procédures de diagnostic de qualité d'image contenues dans cette section, il est important de vérifier que l'imprimante est correctement configurée pour ce que vous souhaitez imprimer. De nombreux problèmes de qualité d'image peuvent être résolus en corrigeant la configuration de l'imprimante.

1. Pour obtenir les-ieures performances de voire imprimante, utilisez always des accessoires et fournitures HP authentiques, dont la fiabilité et les performances ont ete testees de facon approfondie pour garantir un fonctionnement sans problemes et des impressions de qualite optimale. Pour plus de details sur les supports HP, reportez-vous a Types de papier.
2. Vérifiez que le Type de papier sélectionné sur le panneau avant est identique à celui du support effectivement chargé dans l'imprimante. Pour cela, accedez au menu Rouleau ou Feuille du panneau avant et appuyez sur Entrée.
3. Pour garantir une qualité d'impression optimale, n'utilise que des supports certifiés HP. Pour plus de détails sur les supports HP, consultez Caracteristiques physiques des types de papier et le catalogue //HP Material Guide fourni avec l'imprimante. Reportez-vous également à la page Web http://www.hp.com/go/designJet où vous trouvrez les informations les plus récentes.
4. Vérifiez que la Qualité d'impression (Rapide, Normal, Amélioré) utilise sur votre imprimante est correcte. Ce réglage peut être définis dans la boîte de dialogue Configuration de l'impression.
5. Sélectionnez le mode Amélioré pour obtenir une qualité d'impression optimale.
6. Pour les pilotes non HP, réglez les paramètres de support du panneau avant sur ceux qui correspondent le moyen

au support charge dans l'imprimante. La documentation accompagnant votre logiciel doit vous apporter des informations sur les réglages de qualité d'impression en fonction du type de support.

1. Si votre problème est lié à la fidélité des couleurs, reportez-vous à la section Precision des couleurs pour corriger la configuration.

Procedure de dépannage

Voudez tousjours commencer par cette procedure de depannage en cas de problemes de qualite d'image.

Reportez-vous au Diagramme de la procédure de dépannage pour une description de la suite d'étapes qui constituent cette procédure.

il est important que le papier charge pour cette procédure soit exactement celui avec lequel se produit le problème de qualité d'image (papier glacé, par exemple). Si vous utilisez un papier de type ou de format différent, vous aurez moins de chances de résoudre le problème.

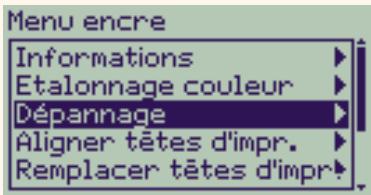

Exécution de l'utilitaire de dépannage

1. Dans le menu principal du panneau avant, selectionné le menu Encre ( ) et appuyez sur Entrée.
2. Sélectionnez Dépannage et appuyez sur Entrée.
3. L'imprimante commence à vérifier si les têtes d'impression sont alignées. Un mauvais alignment des têtes d'impression est souvent à l'origine des problèmes de qualité d'image. Si les têtes sont mal alignées, vous étés invite à lancer un Alignment des

têtes d'impression. Cette procédure consomme

quelques centimètres du papier charge et prend plusieurs minutes.

REMARQUE : notez que vous n'avez pas à analyser vous-même les motifs imprimés par la routine d'alignement des têtes d'impression.

1. Si les têtes d'impression ne semble pas requérir d'alignement, l'imprimante imprime la feuille de diagnostic A. Reportez-vous à Interprétable de la feuille de diagnostic A pour plus de détails sur la manière d'utiliser cette feuille de diagnostic.

Interpretation de la feuille de diagnostic A

La feuille de diagnostic A comporte plusieurs blocs de couleur et un bloc de fins pointillés en noir (les lignes sont beaucoup plus rapprochées en réalité que dans l'illustration ci-contre).

1. Examinez attentivement les pointillés et indique s'ilsprésent un problème. Les problèmes à examiner sont les suivants :

2. Crénelures ou dentelures des lignes, comme ceci :

3. -

   -

   -

   -

   -

   -

   -

   -

   -

   -

   -

   -

   -

   -

   -

   -

   -

   ; les lignes doivent être droites, sans nécessairement être parfaitement alignées. Les irrégularités significatives sétendent sur toute la longueur des lignes. Ne tenez pas compte pour l'instant d'eventuelles irrégularités plus courtes, disposées en colonnes.

4. Examinez attentivement les blocs de couleur et indique s'ilsprésent des problèmes. Les problèmes à rechercher sont les suivants :
   Raies ou bandes à l'intérieur des blocs.
5. Si vous indiquez un problème de pointillés dans la feuille de diagnostic A, vous étes invite à lancer la routine d'Etalonnage de l'avancée ; votre imprimante se trouvera alors à l'étape 3 de la routine (si vous ne poulez pas continuer l'étalonnage, appuyez sur la touche Annuler).
6. Si les blocs de couleur prsentent un problème, par exemple de raies ou de bandes, l'imprimante essaire de nettoyer les têtes d'impression à l'origine du problème. Une tête d'impression peut être ainsi nettoyée trois fois, après quoi un message vous indiquera qu'elle ne peut plus l'être, et la routine de dépannage se terminera là. Dans ce cas, nous vous recommendons de tenter une nouvelle impression, puis, si nécessaire, de repeter la procédure de dépannage.

Feuille de diagnostic A

Après avoir nettoyé les têtes, l'imprimante réimprime les blocs de couleur (sans les lignes noires) de la feuille de diagnostic A et vous demande de les réexaminer ( comme à l'étépe 1).

1. Si la première feuille de diagnostic A ne revèleaucun problème,la feuille de diagnostic B s'imprime.Reportez-vous àInterpretation de la feuille de diagnostic B pour plus de détails sur l'utilisation de cette feuille de diagnostic.

Interpretation de la feuille de diagnostic B

1. Vous doivent indiquer la qualité d'impression pour chaque couleur du motif de la feuille de diagnostic B. Pour cela, recherche les lignes manquantes. Si vous indiquez un dernier dans une couleur, l'imprimante tente de nettoyer la tete d'impression correspondante.
   Si la procédure de nettoyage est effectué avec succès, la feuille de diagnostic B est réimprimée et les mêmes questions vous sont posées une seconde fois.
2. Si les problèmes d'image ne sont pas résolus, repêze la procédure de dépannage.

Feuille de diagnostic B

Si aucun des motifs ou blocs des deux feuilles de diagnostic ne revèle de problème, votre mauvaise qualité d'image peut être due à un mauvais paramétrage de votre logiciel, ou la tâche a été imprimée avec une Qualité d'impression Normal ou Brouillon, alors qu'il aurait fallu désir Amélioré.

Si la procédure de dépannage n'a pas indiqué la nécessité d'un alignement des têtes d'impression, vous pouvez selectionner Aligner têtes d'impr. dans le menu Encre pour essayer d'améliorer la qualité d'image.

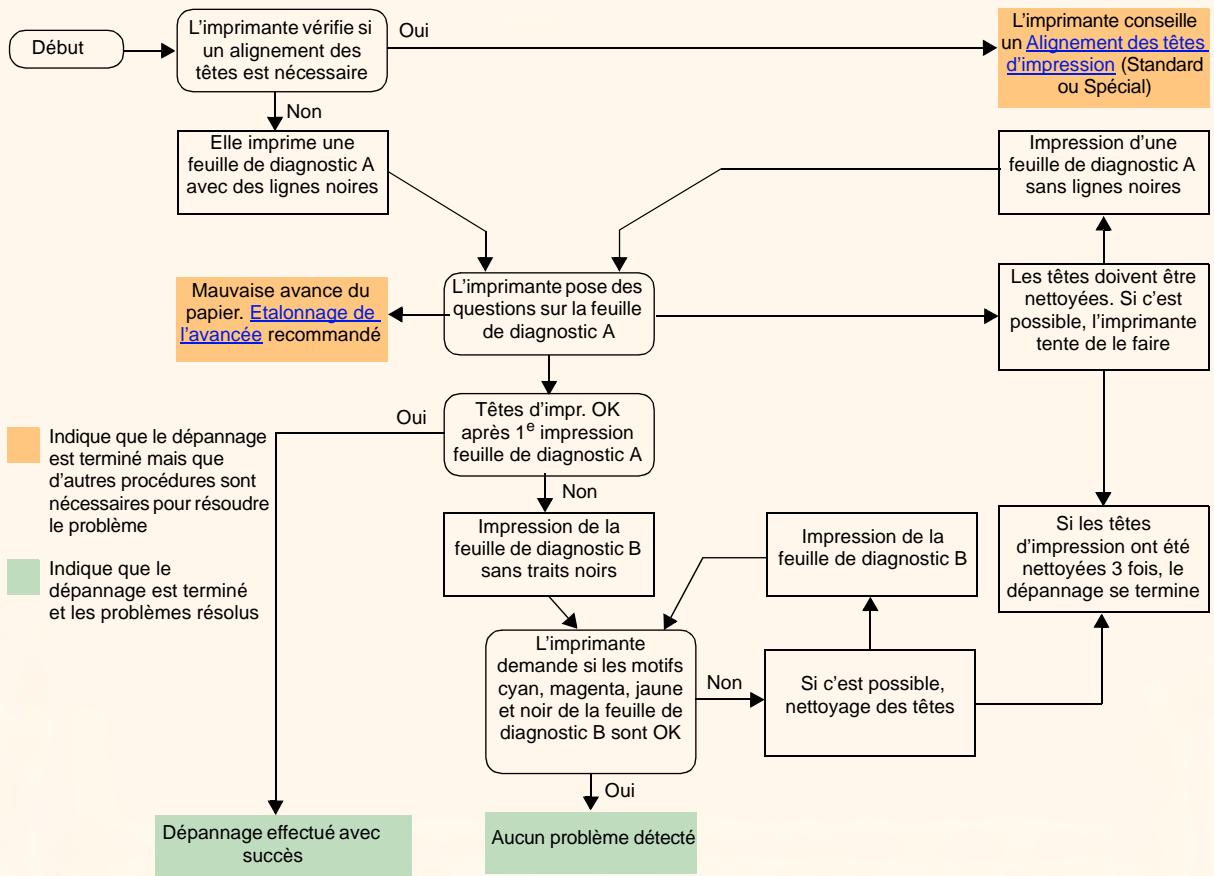

Diagramme de la Procedure de dépannage

Le schéma ci-dessous indique l'enchâinement de la procédure de dépannage.

Etailonnage de l'avancée

Il est important que le papier charge pour cet etalonnage soit exactement celui utilise pour l'impression normale, à la fois par sa qualite (papier glacé, par exemple) et son format (A0, par exemple). Il peut etre en rouleau ou en feuille.

La procédure d'étalonnage imprime un motif, puis coupe le rouleau (le couteau doit être activé - voir Gestion du couteau) ou éjecte la feuille. Le papier utilisé doit mesurer au moins 25,5 pouces (65 cm) de long sur 19,7 pouces (50 cm) de large. Vous doivent ensuite recharger cette feuille de papier ( comme une feuille) pour que l'imprimante puisse mesurer précisément le motif, puis procédé r'eventuellement aux réglages appropriés en fonction de l'avance du papier entre chaque bande de données imprimée (voir la section Chargement du support en feuille).

Le motif est imprimé uniquement à l'usage de l'imprimante ; n'en tirez aucune conclusion sur la qualité de vos images.

1. Le papier approprié étant chargé, sélectionnez le menu Papier ( ) sur le panneau avant et appuyez sur Entrée.
2. Sélectionnez Etalonnage avancé et appuyez sur Entrée.
3. Sélectionnez Créer motif et appuyez sur Entrée. L'imprimante produit son motif d'étalonnage (réprésenté ci-dessus) et coupe ou éjecte le papier.
4. Chargez la feuille face imprimée vers le haut, la ligne en pointillés étant introduite en premier (c'est-à-dire avec une rotation de 90^ ).
5. Sélectionnez Mesurer motif et appuyez sur Entrée. L'imprimante numérique le motif d'étalonnage et procèle aux réglages internes appropriés.

Ces Valeurs de l'étalonnage de l'avancée sont utilisées lorsque vous imprimez sur le même type de support, jusqu'à ce que vous ayez effectué deux autres étalonnages avancés sur d'autres types de support.

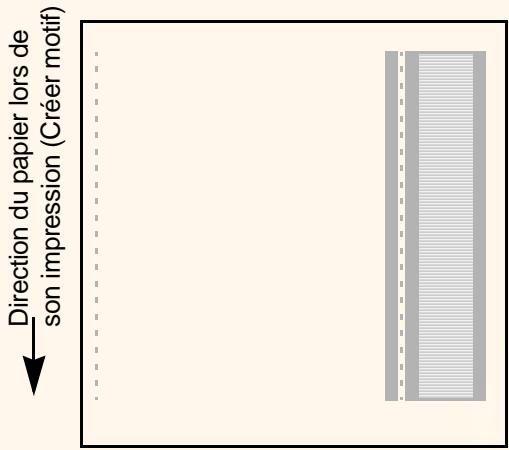

Direction du papier pour son chargement (Mesurer motif)

Valeurs de l'étalonnage de l'avancée

L'imprimante stocke les valeurs des étalonnages avancés d'au moins deux types différents de supports sur lesquels ils ont été effectuels. Lors des impressions, l'imprimante compare le support sélectionné à ceux des valeurs stockées. Si elle trouve une correspondance, elle applique les valeurs d'étalonnage avancé.

Si le type de support que vous utilisez n'a pas eté utilisé au cours des deux derniers étalonnages avancés, l'imprimante fait appel à un jeu de valeurs par défaut définies pour votre support.

Etalonnage avancé

Creer motif

Mesurer motif

Paramètres d'usine

L'option Paramètres d'usine du menu Etalonnage avancé efface toutes les valeurs d'étalonnage avancé de la mémoire de l'imprimante. Ainsi, l'imprimante utilisera les réglages d'usine par défaut pour tous les types de support jusqu'à ce que vous lanciez un nouvel étalonnage avancé.

Traits en escalier

L'image imprimée comporte des "traits en escalier" sur les bords des flèches et sur les lignes diagonales. Ces traits devraient être droits sans aucune crénelure.

Voici un exemple de ce que vous pouvez voir si vous avez des problèmes de traits en escalier.

Pour résoudre ce problème :

1. Augmentez la résolution enCHOIsant le mode d'impression Amelioré sur le panneau avant et dans le pilote.
2. Les problèmes peuvent être inherents à l'image que vous essayez d'imprimer. Essayez de l'améliorer dans l'application qui a génééré le fjichier d'impression.

Lignes incomplètes

L'imagéimpriméecompto:

des lignes manquantes ou estompées;
des caractères imprimés incomplets.

Voici un exemple de lignes incomplètes.

IESI

Une partie du texte manque : on devrait dire TEST

Consultez la Procedure de dépannage pour des instructions permettant de résoudre ce problème.

Alignment des couleurs

Lorsque you examinez l'image imprimée :

Les traits de couleur sont en double et apparaisent dans les mauvaises couleurs.

Les lignes verticales sont mal alignées ou floues (elles ne sont pas lisses).

Les bords des surfaces de couleur sont superposés et les zones superposées comportent des couleurs différentes.

Consultez la Procedure de dépannage pour des instructions permettant de résoudre ce problème.

Effet de bandes horizontal

L'image imprimée comporte des lignes claires ou sombres, particulièrement visibles dans les zones fortement encrées. Ce problème s'appeille "effet de bandes".

IMPORTANT

L'effet de bandes peut se produit plus ou moins dans les modes Rapide et Normal lorsque vous imprimez des images à haute densité d'encre. Pour obtenir une qualité d'image optime,CHOISSEZ TODUPS le mode Amélioré.

Voici un exemple d'effet de bandes.

Consultez la Procedure de dépannage pour des instructions permettant de résoudre ce problème.

Precision des couleurs

Voici les points à examiner en cas de problème de fidélité des couleurs :

Support

Vérifiez que le support charge est bien du support HP et que le type de papier seLECTIONné sur le panneau avant et au niveau du pilote est correct.

Rubriques connexes

Problèmes de cohérence des couleurs
- Bavure des couleurs à long terme (papiers glacés).
- Configuration de la précision des couleurs
- Informations complémentaires sur la précision des couleurs

Problèmes de cohérence des couleurs

• Certains supports peut se décolorer ou changer de couleur avec le temps. Vérifiez que votre support est neuf et qu'il a été convenablement stocké.
• Si les conditions d'environnement dans lesquelles vous imprimez changent rapidement, la cohérence des couleurs peut s'alterer. En réduisant la durée pendant laquelle l'image reste dans des conditions extrêmes après son impression (notamment en cas d'humidité très fort), vous pouvez atténuer le problème.
• Vous pourrez observer des différences de couleur entre les images imprimées sur votre HP DesignJet 500 et celles obtenues avec d'autres imprimantes HP DesignJet. Ce phénomène est normal, car ces dernières utilisent une encre différente.

Bavure des couleurs à long terme (papiers glacés)

Une forte humidité ambiente peut faire baver les couleurs sur le papier, rendant les images flues et troubles.
- Changez le papier sur lequel vous imprimez ou placez l'imprimante dans un environnement moins humide.

Configuration de la précision des couleurs

La configuration de l'imprimante déterminé la quantité d'encre appliquée sur chaque type de support. Utilisez les informations du tableau ci-dessous pour configurer votre imprimante et votre logiciel de manière à obtenir une précision optimale des couleurs.

Emplacement du réglage	Description	Sélection
Menu encre	Etabonnage couleur > Etonnier le papier	A définit en fonction du type de support chargé dans l'imprimante. Voir Types de papier.

Informations complémentaires sur la précision des couleurs

La gestion correcte des couleurs de l'imprimante dépend de votre application et du pilote que vous utilisez. Reportez-vous à la documentation suivante :

Notes d'applications logicielles correspondant à votre application, fournies avec l'imprimante.
- Documentation en ligne des pilotes fournis avec l'imprimante.
Si you ne trouvez pas la raison de cette différence, avant d'appeler l'assistance, recherche les encres d'imprimante CMJN pour lesquelles les couleurs ont été spécifiées.

Problèmes de fournitures

La plupart des problèmes que vous rencontres avec les fournitures d'impression HP peuvent être résolus à l'aide des indications du panneau avant. La seule exception est l'Erreur de tête d'impression inconnue. La liste complète des messages du panneau avant figure dans la section Description des messages.

Problèmes de tête d'impression après un repositionnement

Après avoir réinséré des têtes d'impression sur le chariot, si le panneau avant indique des têtes d'impression incorrectes ou manquantes, procédez comme suit :

Vérifiez que vous avez retire ré la bande protectrice de la tête d'impression.
- Insérez la tête d'impression sur le chariot, mais fermez le capot à l'aide du loquet.
- Installez une nouvelle tête d'impression (voir la section Changement de tête d'impression).

Problèmes d'insertion de la cartouche d'encre

1. Vérifiez que vous disposez de la cartouche d'encre appropriée.
2. Vérifiez que la couleur de la cartouche correspond bien au logement.
3. Vérifiez que la cartouche est bien orientée, le code de couleur en haut.

ATTENTION: ne nettoyez jamais l'intérieur des logements des cartouches.

Problèmes d'insertion de la tête d'impression

1. Vérifiez que vous disposez de la tête d'impression appropriée.

1. Vérifiez que sa couleur correspond bien au logement.
2. Vérifiez que son orientation est correcte.

Reportez-vous à la section Changement de tete d'impression pour plus de détails.

Erreur de tete d'impression inconnue

Une erreur de tête d'impression inconnue se produit lorsqu'elle s'agit. Dans ce cas, le panneau avant affiche ce message d'erreur. Le nombre de têtes d'impression compte une erreur de tête d'impression inconnue correspond soit à toutes les têtes d'impression couleur, soit à l'ensemble des têtes d'impression.

Procedez comme suit pour isoler la tete d'impression défectueuse.

1. Sélectionnez Remplacer têtes d'impr. sur le panneau avant.
2. Ouvrez le capot du chariot et retirez TOUTES les têtes d'impression.
3. Réinsérez la tête cyan uniquement et refermez le capot du chariot et celui de l'imprimante.
4. Observe le panneau avant : si l'etat de la tete d'impression cyan est X ou ?, cette tete est defectuese et doit etre remplacemente. Si son etat est OK, elle fonctionne correctement. Repetez le processus a partir de I'etape 1 pour les tetes d'impression des autres couleurs pour identifier la tete defectueuse.

Problèmes de support

Support

Régles d'ordre général à suivre pour éviter tout problème de support.

• Dégagement d'un bourrage papier

Décrit comment dégager un bourrage de papier.

• Marques d'encre sur le support

Explique comment remédier aux défauts d'encrage : lignes déformées, traits flous, marques ou éraflures sur le papier glacé.

Problèmes de chargement du papier

Indique la procédure à suivre en cas de message permanent sur le panneau avant indiquant que le support est mal aligné ou mal positionné.

Problèmes de sortie du support

Décrit ce qu'il faut faire lorsque le document tombe par terre ou ne s'empile pas correctement dans le bac collecteur.

Support

Assurez-vous de toujours utiliser le support approprié pour votre image et pour votre application. Pour bénéficier de couleurs fidètes et de la qualité d'impression fournie par votre imprimante, n'utilise que des supports certifiés pour cette dernière.

L'utilisation de supports non HP ou non certifiés par HP pour l'imprimante peut réduire sensiblement la précision des couleurs et la qualité d'impression des images. Pour plus de détails sur les supports HP, reportez-vous à Types de papier.

Dégagement d'un bourrage papier

Si le panneau avant affiche ce message :

Du papier est probablement coince dans l'imprimante. Les bourrages papier peuvent etre dus à des causes variees :

• Le papier est trop écais ou trop mince pour l'imprimante ou il n'est pas pris en charge.
  Le papier est froissé, mal aligné ou boursouflé.
  Trop d'encre est déposée sur le papier, ce qui le déforme ou le gonfle.
  L'extrémité du rouleau est collée à la bobine et retient le papier.
• Des morceaux ou de la poussiere de papier se sont accumulés sur le guide du couteau ou dans d'autres parties articulées.

Reportez-vous à Résolution d'un bourrage papier pour des instructions complètes sur la manière de dégager du papier coince.

Résolution d'un bourrage papier

1. Ouvrez le capot.
2. Eteignez l'imprimante à partir du panneau avant.
3. Si nécessaire, déplacez delicatement le chariot des têtes d'impression hors de votre espace de manœuvre, si possible contre la zone recouverte à gauche ou à droite (le côte où vous pouvez le déplacer dépend de l'emplacement du bourage).

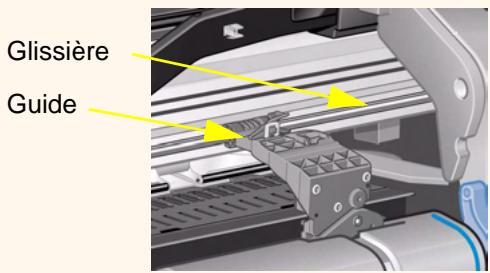

ATTENTION : lorsque vous déplacez le chariot, ne touchez que les pieces en plastique noir.

1. Si nécessaire, déplacez delicatement le couteau hors de votre espace de manœuvre vers la gauche ou la droite selon l'endetroit où le papier est bloqué (si vous le déplacez vers la droite, il peut obstruer la trajectorie du papier).

ATTENTION : il est facile de déplacer le couteau en le maintainant le plus pres possible du guide qui s'étend d'un côté à l'autre de l'imprimante. Veillez à ne pas toucher la glissière métallique qui traverse l'imprimante.

1. Si nécessaire, soulevez le levier bleu du papier pour dégager le papier qui pourrait être coince. N'oubliez pas de le rabaisser lorsque vous aurez terminé.
2. Retirez delicatement tous les morceaux de papier coincés que vous pouze sorting facilement par le haut de l'imprimante.

1. Retirez avec précautions par le bas de l'imprimante le reste du rouleau ou de la feuille. Il peut être nécessaire de découvert le bord du rouleau avec des ciseaux.
2. Vérifiez que la zone d'impression comprenant le guide du couteau, la trajectory du papier et la zone de stockage du chariot, est dégagée et propre. Le cas échéant, retirez la poussière de papier avec une Brosse ou un aspirateur.

Suite ...

Résolution d'un bourrage papier (suite)

ATTENTION : la zone de stockage du chariot peut etre sale. Veillez a ne pas tacher vos mains d'encre.

1. Fermez le capot et rallumez l'imprimante.
2. Attendez que l'imprimante ait fini de s'initialiser.
3. Appuyez sur la touche Avancer et couper du panneau avant pour ejecter les petits morceaux de papier qui pouraient encore se trouver dans la trajectory du papier.
4. Rechargez le papier normalement (voir Chargement d'un support en rouleau et Chargement du support en feuille). Si vous utilisez du papier en rouleau, il peut etre nécessaire de commencer par en égaliser le bord pour le rendre croit.

REMARQUE : s'il reste du papier dans la trajectory du support, essayez de charger une feuille épaissé ou rigide tel que du papier couché à fort grammage ou du film polyester mat pour le pousser hors de l'endroit où il est coincide.
13. Si le problème semble provenir du couteau, vérifie dans le Guide de reférence figurant sur le CD Utilisation de votre imprimante que ce type de papier est pris en charge par l'imprimante. Essayez de désactiver le couteau sur le panneau avant : sélectionnez Couteau Non.

Il est fortement recommendé d'aligner les têtes d'impression (voir Alignmentement des têtes d'impression) après avoir résolu un bourrage, car le problème peut avoir été provoqué par leur mauvais alignment.

Résolution des problèmes

Problèmes de qualité d'image

Problèmes de fournitures

Problèmes de support

Erreurs d'images

Autres problèmes

Pour obtenir de l'aide

Marques d'encre sur le support

Lignes déformées
Lignes flues (l'encre "bave")
- Marques ou éraflures sur le papier glacé après l'impression
- Trainées ou éraflures sur le support imprimé

Lignes déformées

Le support est peut-être lui-même déformé. Cela peut se produit s'il a été utilisé ou stocké dans de mauvaises conditions d'environnement.
- Reportez-vous à Caracteristiques d'environnement.

Lignes flues (l'encre "bave")

• Vous avez peut-être réduit le temps de séchage sur le panneau avant pour accélérer le début d'impression. Dans ce cas, réglez "Sechage" sur "Auto".

Pour plus d'informations sur le réglage du temps de séchage, reportez-vous à Kit encreur.

Marques ou éraflures sur le papier glacé après l'impression

Le papier glacé est extrémement sensible à tout contact pouvant se produit immédiatement après l'impression avec le bac collecteur ou tout autre object, selon la quantité d'encre déposée et les conditions d'environnement. Evitez tout contact avec le papier et manipuez-le avec précautions pendant le temps nécessaire.

REMARQUE :les supports HP sont arrivagnés d'une brochure Printer Tips (Astuces) qui comporte une section traitant des problèmes de supports.

Trainées ou éraflures sur le support imprimé

Ce problème peut se produit sur des supports couchés à base de papier si une grande quantité d'encre est déposée rapidement. Le support ne peut pas absorber l'encre assez vite et se déforme. Lorsque les têtes d'impression se déplacent sur le support, elles entrent en contact avec ce dernier et font des trainées sur l'image.

1. Appuyez sur la touche Annuler du panneau avant car le papier peut endommager les têtes d'impression si vous continuez d'imprimer.
2. Annulez la tâche d'impression depuis votre application.
3. Pour obtenir de plusieurs résultats, essayez d'appliquer les conseils suivants :

Utilisez les supports recommendés par HP. Si l'image que vous imprimez comporte des couleurs intenses, utilisez du papier couché à fort grammae HP.
- Essayez d'augmenter les marges en repositionnant l'image sur la page depuis votre application logicielle.

Si cela ne suffit pas à résoudre le problème, abandonnez le support que vous utilisez au profit d'un support autre que du papier, comme du film polyester transparent HP.

Problèmes de chargement du papier

Le panneau avant affiche en continu un message indiquant que le support est mal aligné ou mal positionné.

Support en rouleau

Le rouleau est peut-etre chargé à l'envers. Le papier doit se dérouler vers vous par le haut du rouleau (voir Chargement d'un support en rouleau).
Le papier est peut'être en biais. Le bord de droite doit être parallèle au trait bleu tracé sur le déflecteur avant du papier.
Vérifiez que le papier est enroule étroitement autour du rouleau.
Vérifiez que le papier est correctement chargé sur la bobine (voir Installation d'un nouveau rouleau dans l'imprimante).

Support en feuille

Le support en feuille doit être charge en alignant le côte croit sur le trait bleu de la platine et le bord avant sur le trait bleu situé immédiatement derrière les cylindres d'entrainment (voir Chargement du support en feuille).
Le support est peut'être froissé ou déformé et ses bords ne sont peut-être pas rectilignes.
Si you utilisez un support decoupé à la main, les bords ne forment peut'être pas un angle croit ou ne sont pas lisses. N'utilisez pas de supports decoupés manuellement, n'utilisez que du support en feuilles acheté.
Si le support est recouré et que le bord remonte, il peut être difficile à charger. Ce sera plus facile s'il est recoubé vers le bas.

Problèmes de sortie du support

L'impression tombe par terre après avoir été coupée

Vérifiez que le bac est ouvert.
- Ne laissez pas plus de vingt pages s'accumuler dans le bac collecteur.
Vérifiez que le rouleau est correctement chargé. Sinon, la courbure naturelle du support peut entrainer ce dernier à côté du bac et le faire tomber sur le sol.

Les impressions ne s'empilent pas correctement dans le bac collecteur

Le rouleau arrive peut etre sa fin. Dans ce cas, la courbure naturelle du support peut entrainer des problemes d'emplement. Chargez un nouveau rouleau ou retirez les images manuellement des quelles sont imprimees.
Si you imprimez des pages de differentes tailles ou imbriquez des images de differentes tailles, les feuilles peuvent avoir du mal a s'empiler en raison de leurs formats differents.

Erreurs d'images

L'imagest incompleté

Indique la procédure à suivre si l'impression est vide, partielle ou en cas de troncage.

L'imag-imprimée est incorructe

Explique pourquoi l'image :

• se trouve réduite à une partie seulement de la surface d'impression,
• a subi une rotation inattendue,
• est inversée,
• est deformée ou incohérente,
• se superpose à une autre image,
• est imprimée sans que le format de page ou la commande de rotation n'aient ete respectes.

Autres sources d'informations

Nombre d'autres sources d'informations sur les problèmes d'image.

L'image est incomplete

L'impression est partielle
L'imagestrondonquee
- Une image imprimée dans le sens de la longueur est tronquée

Si vous essayez d'envoyer un filchier d'impression HP-GL/2 génére pour un modele différent de DesignJet, il ne s'imprimera pas à moins que vous n'ayez installé une carte d'accessoire HP-GL/2 en option (voir Installation de la carte d'accessoire HP-GL/2).

L'impression est partielle

• Avez-vous appuyé sur Annuler ou sur Avancer et Couper avant que toutes les données aient été reçues par l'imprimante? Dans ce cas, vous avez mis fin à la transmission des données et devrez réimprimer la page (il n'est pas nécessaire normalement d'appuyer sur Avancer et Couper pour décharger l'image).
• La valeur de Configuration E/S > Délai d'E/S n'est peut-être pas assez élevé. Vous pouvez augmenter cedélié sur le panneau avant, puis envoyer de nouveau l'impression.
  Le fichier est peut-etre trop volumineux pour la mémoire de l'imprimante.
  Vous pouvez installer une carte d'accessoire HP-GL2 en option et de la mémoire dans votre imprimante (voir Mémoire).

• Il peut y avoir un problème de communications entre l'ordinateur et l'imprimante. Vérifiez votre cable d'interface.

• Vérifiez que les réglages de votre logiciel correspondent bien au format de page réel (impressions dans le sens de la longueur, par exemple).

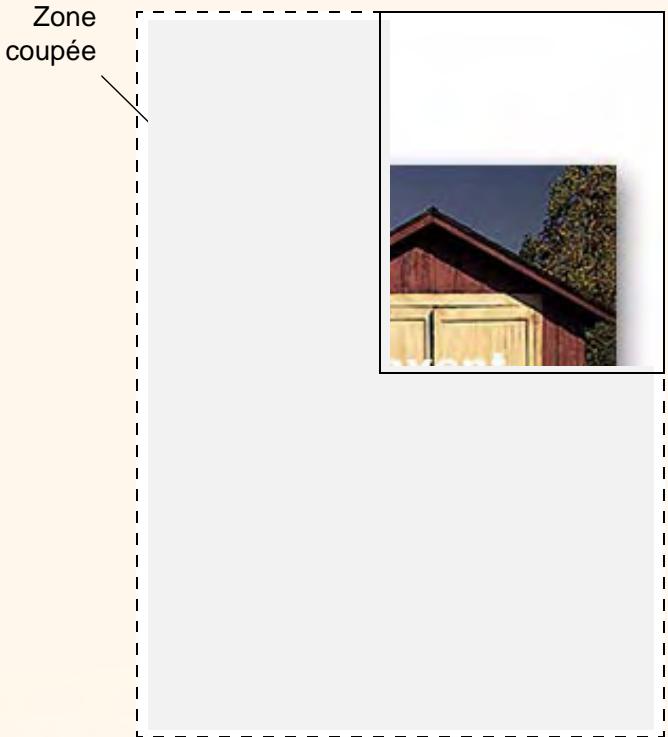

L'imagestrònquée

• Ce problème revèle généralement une incohérence entre la surface d'impression réelle du support chargeé et la surface d'impression définie dans le logiciel. Pour des conseils d'ordre général sur les surfaces d'impression et le format de page, reportez-vous à Surface d'impression.
• Vérifiez la surface d'impression réelle du support que vous avez chargé (surface d'impression = format du support moins les marges). Pour obtenir des informations sur les formats de supports et les marges, reportez-vous à la section Surface d'impression.
• Vérifiez la surface d'impression prise en compte par votre logiciel (ou elle peut être appelée “zone imprimable” ou “surface imprimable”). Par exemple, certaines applications définissent des surfaces d'impression standard plus grandes que celles utilisées par cette imprimante.
• Vous avez peut-être fait pivoter en orientation paysage une page qui était en orientation portrait sur un support dont la largeur est insuffisante. Par exemple, vous avez fait pivoter une page A1 sur un rouleau de largeur A1.
  Si nécessaire, modifiez la surface d'impression dans votre logiciel.
  Le fichier est peut'être trop volumineux pour la mémoire de l'imprimante.

Une image imprimée dans le sens de la longueur est tronquée

• Voitre logiciel gere-t-il les impressions dans le sens de la longueur?
• Avez-vous indiqué un format approprié de support dans le logiciel ?
  La mémoire est peut-être insuffisante.

Résolution des problèmes

Problèmes de qualité d'image

Problèmes de fournitures

Problèmes de support

Erreurs d'images

Autres problèmes

Pour obtaining de l'aide

L'imag-imprimée est incorrecte

L'imagé est confinée dans une partie de la surface d'impression
L'imag-imprimée est déformée ou incohérente
Une image se superpose à une autre sur la même feuille

Résolution des problèmes

Problèmes de qualité d'image

Problèmes de fournitures

Problèmes de support

Erreurs d'images

Autres problèmes

Pour obtaining de l'aide

L'imagé est confinée dans une partie de la surface d'impression

Le format de page défini dans le logiciel est-il trop petit?
- Voitre logiciel considere-t-il que l'image se trouve dans un quadrant de la page?
- Si ce n'est pas le cas, le problème provient d'une incompatibilité entre le logiciel et l'imprimante :
Le logiciel est-il configuré pour cette imprimante? Pour des conseils d'ordre général, reportez-vous au Poster d'installation. Pour des conseils spécifiques à votre logiciel, consultez la documentation fournie avec le pilote.

Résolution des problèmes

Problèmes de qualité d'image

Problèmes de fournitures

Problèmes de support

Erreurs d'images

Autres problèmes

Pour obtaining de l'aide

L'image imprimée est déformée ou incohérente

Le cable d'interface reliant l'ordinateur à l'imprimante est peut-être défectueux. Essayez un autre cable pour voir si le problème se résout.
- Si vous ordinateur est relié au port parallele de l'imprimante, vérifie que votre cable d'interface est bien un authentique cable parallele HP.
Le probleme se resoudra differemment selon les logiciels, les pilotes et les RIP que vous utilisez avec l'imprimante. Reportez-vous à la documentation utilisateur de votre revendeur pour plus d'informations.

Une image se superpose à une autre sur la même feuille

• La valeur Configuration E/S > Délai d'E/S est peut-être trop élevé. Réduisez-la dans le menu du panneau avant et réimprimez.

Autres sources d'informations

Si vous ne trouvez pas ici la solution à votre problème, vous trouvez de l'aide parmi les documents suivants :
La documentation fournie avec le pilote que vous utilisez pour gerer la sortie de votre application vers l'imprimante.

Autres problèmes

Problèmes de communication

Décrit certains problèmes courants de communication entre l'ordinateur et l'imprimante que vous pouvez rencontres.

Rien ne s'imprime

Décrit certaines raisons pour lesquelles l'imprimante ne parvient pas à imprimer.

La durée d'impression est très longue

Énumère les causes de ralentissement de l'imprimante.

Problèmes de communication

Les symptômes sont les suivants :

Le panneau avant n'affiche pas Traitement en cours lorsque vous envoyez un fichier à l'imprimante.
L'ordinateur affiche un message d'erreur lorsque vous essayez d'imprimer.
L'ordinaire ou l'imprimante se "bloque" (devient inactif) lorsque la communication est établie. N'oubliez pas néanmoins que les images de grande taille peuventmettre du temps à s'imprimer.
- Voitme imprime compe des erreurs alatoires ou inexplicables (lignes deplacees, graphiques partiels, etc.)

Comment résoudre le problème :

• Avez-vous sélectionné la bonne imprimante dans votre logiciel ?
  L'imprimante fonctionne-t-elle correctement lorsqu'elle imprime a partir d'un autre logiciel ?
  Si I'imprimante est connectee a un reseau, essayez d'imprimer en la branchant directement sur le port parallele ou USB de I'ordinateur.
• Si l'imprimante est reliée à votre ordinateur par l'intémédiare d'autres apparèils tels que boîtiers de commutation, boîtiers de mémoire tampon, adaptateurs ou convertisseurs de câbles, etc., essayez d'imprimer en la branchant directement sur votre ordinateur.
• Essayez un autre cable d'interface. Pour plus d'informations sur les cables acceptés, voir Spécifications de connexion.

Mémoire et taille du fichier

Il n'y a pas de relation directe entre la taille du fichier sur votre ordinateur et la mémoire nécessaire à l'imprimante pour imprimer ce fichier. En fait, en raison de la compression et de la complexité des fichiers, il est souvent impossible d'estimer la quantité de mémoire nécessaire. Ainsi, certaines grandes images s'imprimeront sans problème, alors que vous devrez peut-être ajouter de la mémoire pour en imprimer certaines plus petites.

Rien ne s'imprime

• Cela peut provenir d'un problème d'alimentation. Si l'imprimante est complètement inactive et si levoyant d'alimentation de l'imprimante est étéint, vérifie que le cordon d'alimentation et correctement branché et que la prise secteur est alimentée.
• Le problème peut provenir du pilote de l'application. Vote logiciel est-il configuré pour cette imprimante? Pour des conseils d'ordre général, consultez le Poster d'installation. Pour des conseils spécifique à votre logiciel, reportez-vous à la documentation fournie avec le pilote.
  Le fichier est peut'être trop volumineux pour la mémoire de l'imprimante. C'est le cas si le panneau avant affiche "Mémoire pleine - Données perdues". Vérifiez si vous ordinateur n'affiche pas un message d'erreur ; certains pilotes permettent de désirir un autre mode d'impression. Envoyez à nouveau le fichier à l'impression.
  Si les problèmes persistent, reportez-vous à la section Pour obtenir de l'aide.

La durée d'impression est très longue

• Avez vousCHOsi Amelioré comme qualité d'impression sur le panneau avant ? Ce mode entraine une impression plus lente.
• Avez-vous spécifique le bon type de support lorsque vous avez chargé ce dernier ? Pour plus de détails sur les types de support à sélectionner sur le panneau avant, reportez-vous à Types de papier. Pour savoirquel type de support est actuellement sélectionné sur l'imprimante, consultez Informations sur les papiers en rouleau ou en feuille.
  La tete d'impression a peut-etre besoin d'être remplacée. Voir Changement de tete d'impression.
  Avez you regle Sechage sur Manuel dans le menu du panneau avant? Reglez-le sur Auto. Voir Kit encreur.
• Si l'imprimante est en mode Rapide et si le fichier en cours d'impression comporte des surfaces très denses, l'imprimante peut ralentir pour laisser l'encre sécher.

Pour obtenir de l'aide

• Assistance clientèle HP

Informations sur le programme de l'Assistance clientèle HP.

• Que faire avant de nous appeler?

Informations sur ce qu'il faut faire avant de contacter votre centre local d'Assistance clientèle HP.

HP DesignJet Online

Comment obtenir de l'aide et bien d'autres informations sur le World Wide Web.

Assistance clientèle HP

Viete partenaire strategique en matière d'assistance, HP s'efforce de vous aider a exercer notre activite dans de bonnes conditions. L'Assistance clientèle HP met à votre disposition un système d'assistance vous permettant de tirer le meilleur parti de votre HP DesignJet.

Les coordonnées de votre centre local d'Assistance clientèle HP figurent dans la brochure Assistance Clientèle HP fournie avec l'imprimante.

L'Assistance clientèle HP fournit une expertise complète en matière d'assistance et exploite les nouvelles technologies dans le but de fournir des services de qualité à saclientèle. Ces services comprend la configuration et l'installation, la fourniture d'outils de dépannage, la mise à jour de la garantie, la réparation et l'échange, l'assistance par téléphone et par Internet, les mises à jour, ainsi que l'auto-maintenance.

Pour en savoir plus sur l'Assistance clientèle HP, consultez notre site à l'adresse : www.hp.com/go/support.

Que faire avant de nous appeler?

1. Relisez les suggestions de dépannage de cette section :

2. Dans la documentation du pilote concerné fourni avec l'imprimante (pour les utilisateurs imprimant des fichiers PostScript ou travaillant sous Microsoft Windows).

3. Si vous avez installé des pilotes ou des RIP d'autres fournisseurs, reportez-vous à leur documentation utilisateur.

4. Si le problème semble lié à votre application, contactez le fournisseur du logiciel.

5. Si cela ne suffit pas, reportez-vous à la brochure Service d'assistance HP accompagnant l'imprimante. Elle comporte une liste complète des différents services d'assistance qui pourront vous aider à résoudre les problèmes liés à l'imprimante.

6. Si vous appelez un centre Hewlett-Packard, munissez-vous au préalable des informations suivantes pour que nous puissions répondre plus rapidement à vos questions :

7. Numéroes de modèle et de série de l'imprimante utilisée (figurent sur une étiquette à l'arrête de l'imprimante).

8. Ordinateur utilisé.
9. Matériel ou logiciels spéciaux utilisés (spouleurs, réseaux, boîtiers de commutation, modems, pilotes spéciaux, par exemple).
10. Câble utilisé (numéro de piece) et endroit où vous l'avez acheté.
11. Type d'interface utilisé sur votre imprimante (parallèle ou réseau).

12. Nom et version du logiciel que vous utilisez.

13. S'il s'agit d'une erreur système, un numéro d'erreur est indiqué. Notez ce numéro et gardez-le à portée de la main. Voir Rien ne s'imprime.

HP DesignJet Online

Un accès direct à HP et aux informations dont vous avez besoin, quand vous en avez besoin. Enregistrez-vous maintainant !

HP DesignJet Online est un "club d'utilisateurs" gratuite sur Internet, réservé aux utilisateurs de HP DesignJet. Une fois enregistré, l'utilisateur dispose d'un accès illimité à toute une gamme de servicesvriment utiles, puisqu'il s'agit d'un site non commercial.

Les informations fournies par HP aux utilisateurs incluent :

• une dette trimestrielle centrale sur des conseils d'utilisation, des informations techniques et des exemples d'utilisation des imprimantes HP DesignJet dans le monde entier,
  des informations complètes sur tous les centres d'assistance clientèle HP,
• un outil de dépannage en ligne : Diagnostic HP DesignJet,
• un calendrier des événements et programmes liés à HP DesignJet,
• un accès en ligne à des videos de formation et à une sélection de documents utilisateur,
  des informations immédiates sur les nouveaux produits.

Les utilisateurs peuvent communiquer avec HP de plusieurs façon :

en envoyant leurs commentaires sur les fonctionnalités HP DesignJet,
en accédant à l'assistance clientèle HP via l'outil de diagnostic, pour obtenir de l'aide de HP,

en posant des questions techniques à des experts de l'industrie sur l'impression grand format.

Enfin, les utilisateurs peuvent communiquer entre eux. Ils ont la possibilité de gagner des prix en envoyant des histoire à succès en rapport avec la HP DesignJet et d'acceder à un forum de discussion où ils peuvent partager des recommendations pratiques et obtenir des conseils.

HP DesignJet Online est disponible en français, anglais, allemand, italien, espagnol et portugais.

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Panneau avant

Le panneau avant de l'imprimante constitue une interface conviviale qui vous donne accès à un ensemble complet de fonctions d'impression. Il vous apporte également des informations constamment à jour sur les éléments du kit encreur.

• Panneau avant
  Structure des menus
• Navigation dans le système de menus
  Description des messages

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Panneau avant

Le panneau avant de l'imprimante constitue le principal moyen de modifier le fonctionnement de l'imprimante independendamment des commandes logicielles fournies par l'application utilisée. Il est composé des zones fonctionnelles suivantes :

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Touches de navigation

La partie affichage se compose d'un bloc d'affichage à cristaux liquides et de cinq touches de navigation :

Ces touches permettent de se déplacer parmi les menus qui apparaissent sur le bloc d'affichage :

• Les touches Haut et Bas permettent de faire défiler les éléments d'une liste de menus.
  La touche Menu permet de revenir à l'écran principal. Elle annule toutes les sélections qui n'ont pas été validées à l'aide de la touche Entrée.
  La touche Retour vous permet de revenir à l'écran précédent.
  La touche Entrée permet de selectionner un élément de menu pour l'activer. S'il est nécessaire de selectionner d'autres éléments, cette touche vous permit d'acceder au menu correspondant ; sinon, elle permet de revenir à l'écran précédent.

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Bloc d'affichage

Le bloc d'affichage du panneau avant affiche le menu principal (les éléments affichés peuvent varier).

REMARQUE : il est possible à tout moment d'accéder au menu principal en appuyant sur la touche Menu.

Après un court décai, le bloc d'affichage revient toujours au menu principal, le menu Gestion d'impr. étant actif.

Reportez-vous à la section Exemple de navigation pour obtenir un exemple de navigation dans le menu Gestion d'impr.

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Touches d'action

La touche Annuler annule l'opération que l'imprimante est en train d'effectuer (impression ou préparation à l'impression). Elle annule également la sélection de menu courante et permet de returner au menu principal si une option de menu apparait en surbrillance.

La touche Avancer et couper permet d'éjecter la feuille ou de faire avancer et de découvert le rouleau.

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Structure des menus

Le panneau avant affiche les quatre catégories d'options de menu, représentées par des icones spécifiques. Cliquez sur une icône pour afficher la structure de son menu.

• Menu Papier
• Menu Encre
• Menu Gestion d'impr.
• Menu de configuration

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Menu Papier

Cliquez sur un élément de menu pour acceder à la rubrique correspondante.

L'element du menu dépend du type de support charge

Apparait si du support est chargé

Apparait tous

Apparait si une carte d'accessoire HP-GL/2 en option est installee

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Menu Encre

Cliquez sur un élément de menu pour afficher la rubrique correspondante.

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Menu Gestion d'impr.

Aucune option du menu Gestion d'impr. n'est disponible sur ce modele d'imprimante HP DesignJet, sauf si vous avez installe la carte accessoire HP-GL/2 qui fournit le menu Autres taches.

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Menu de configuration

Cliquez sur élément de menu pour acceder à la rubrique correspondante.

Autres options de menu

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

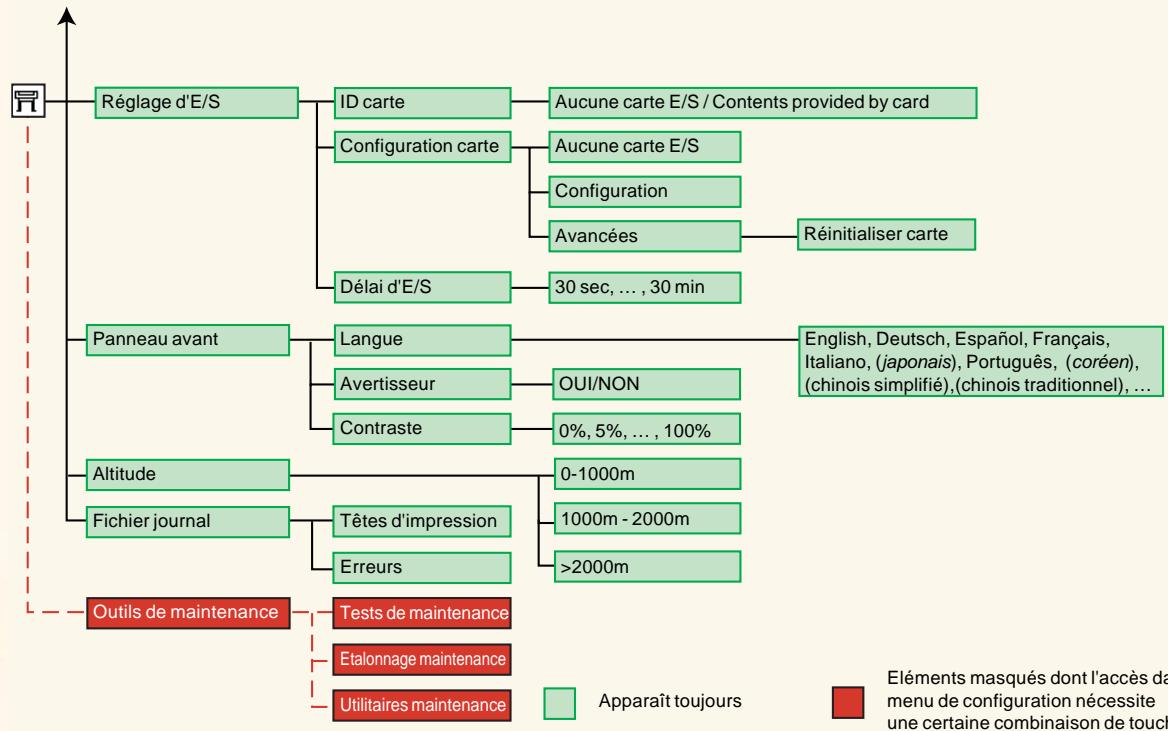

Menu de configuration (suite)

Cliquez sur un élément de menu pour afficher la rubrique correspondante.

Options de menu précédentes

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Navigation dans le système de menus

A partir du niveau de base, vous pouze acceder aux différents menus à l'aide des touches de navigation. Chaque élément de menu suivi de «>>» (supérieur à) indique la présence d'un sous-menue.

Appuyez sur Retour pour revenir au niveau de menu précédent sans que les modifications effectuees ne soient appliquées.

Appuyez sur Menu pour returner au niveau de base sans que les modifications effectuees ne soient appliquées. Les quatre icônes des principaux menus s'affichent.

Appuyez sur Haut et Bas pour faire défilier dans un sens ou dans l'autre les menus ou leurs options.

Appuyez sur Entre pour :

• Valider un menu et passer à celui de niveau inférieur.
• Modifier la valeur de l'élément de menu sélectionné.

Reportez-vous à Exemple de navigation pour un bref aperçu du système de menus.

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Exemple de navigation

Cette section présente un exemple général de navigation dans les menus pour la configuration d'une option d'impression spécifique.

Réglage du temps de séchage sur trois minutes

Le schéma illustrant la structure du Menu Encre indique que le chemin de l'option de réglage du temps de séchage est le suivant :

Menu Encre

→ Sechage

Utilisez la procEDURE suivante pour regler le temps de séchage de l'encre sur trois minutes.

Exemple de navigation : réglage du temps de séchage

Action	Affichage	Résultat
1. Appuyez sur les touches Haut ▲ et Bas ▼ pourmettre l'icône du menuEncre en surbrillance.	Menu encreNiveau d'encre	L'icône du menu Encre s'affiche en surbrillance : vouspouvez sélectionner l'une de ses options.
2. Appuyez sur la toucheEntrée pour acceder au menu Encre.	Menu encreInformationsÉtalonnage couleurDépannageAligner têtes d'impr.Remplacer têtes d'impr.	Le menu Encre s'affiche :vous pouvez sélectionner le temps de séchage.

Suite...

Exemple de navigation : réglage du temps de séchage (suite)

Action	Affichage	Résultat
3. A l'aide des touches Haut ▲ et Bas ▼, mettez le menu Séchage en surbrillance.	Menu encre Aligner têtes d'impr. Remplacer têtes d'impr. Rempl. cartouches Paramètres Couleur Séchage=1 min	L'option Séchage s'affiche en surbrillance.
4. Appuyez sur Entrée pour accéder au menu Séchage.	Séchage Auto Aucun Manuel=1 min	Le menu Séchage s'affiche : vous pouvez sélectionner le temps de séchage approprié.
5. A l'aide des touches Haut ▲ et Bas ▼, mettez le menu Manuel en surbrillance.	Séchage Auto Aucun Manuel=1 min	L'option Manuel s'affiche en surbrillance.

Préçédent...

Suite...

Exemple de navigation : réglage du temps de séchage (suite)

Action	Affichage	Résultat
6. Appuyez sur la touche Entrée pour acceder au menu de réglage du temps de séchage Manuel.	Manuel1 min	Le menu de réglage du temps de séchage Manuel s'affiche : vous pouvez seLECTIONner le temps de séchage approprié.
7. Appuyez une fois sur la touche Haut ▲ pour sélectionner deux minutes.	Manuel2 min	Le menu du temps de séchage Manuel est régé sur deux minutes.
8. Appuyez sur Entrée pour régler le temps de séchage sur deux minutes.	Manuel2 min	Si l'avertisseur du panneau avant est régé sur Oui, un signal sonore bref confirme la prise en compte de la modification. Une coche () à droite du champ indique que la valeur est validée.

Préçédent...

Suite...

Exemple de navigation : réglage du temps de séchage (suite)

Action	Affichage	Résultat
9. Appuyez sur la touche Début pour returner au menu de base.	Menu encre Niveau d'encre	Le menu Encre s'affiche.

Précédent...

Description des messages

Voici une liste des messages d'erreur qui peuvent s'afficher sur le panneau avant. Lorsqu'une action est nécessaire, elle est indiquée en italieque dans la colonne Explication et action à entreprises. Les messages sont classés par ordre alphabetique. Vous trouvez les autres messages du panneau avant, tels que ceux qui invite l'utilisateur a effectuer une action particuliere, dans les sections de ce document consacrées aux différentes procedures.

Messages du panneau avant

Message	Explication et action à entreprises
Alignement requis pour les têtes d'impression. Appuyer sur Entrée pour aligner	Les têtes d'impression doivent être alignées. Appuyez sur Entrée pour les aligner. Voir Alignment des têtes d'impression.
Alignement requis pour les têtes d'impression. Charger papier, lancer l'alignement des têtes. Appuyer sur Entrée pour terminer	Les têtes d'impression doivent être alignées. Appuyez sur Entrée pour continuer. Chargez du papier en rouleau ou en feuille puis selectionnez Aligner têtes d'impr. dans le menu Encre. Voir Alignment des têtes d'impression.
Attention : étalon. couleur inexistant sur type papier	Les procédures d'étalonnage de la couleur n'ont pas été effectuées pour ce type de papier. Le système est configéré pour effectuer ces procédures. Pour étalonner la couleur pour le type de papier charge, selectionnez Encre → Etalonnage couleur → Etalonner le papier.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Attention : têtes d'impr. non alignées	Les têtes d'impression n'ont pas été alignées depuis le dernier remplacement. Il est recommandé d'aligner les têtes d'impression. Pour ce faire, Sélectionnez Aligner têtes d'impr. dans le menu Encre.
Bord droit trop éloigné de ligne de chargement Appuyer sur Entrée pour réessayer Appuyer sur Annuler pour interrompre	Lors du chargement de la feuille, l'imprimante a déetecté que le papier était trop à gauche. Le papier doit être aligné sur le trait bleu situé sur le côté croit de la platine. Vous pouvez appuyer sur Entrée pour relancer la procédure de chargement, ou appuyer sur Annuler pour l'annuler.
Bordroitrop éloigné de ligne de chargement Appuyer sur Entrée pour réessayer Appuyer sur Annuler pour interrompre	Lors du chargement d'un rouleau, l'imprimante a déetecté que le papier était trop à gauche. Le papier doit être aligné sur le trait bleu situé sur le côté croit de la platine. Vous pouvez appuyer sur Entrée pour relancer la procédure de chargement, ou appuyer sur Annuler pour l'annuler.
Bordroitrop éloigné de la ligne de chargement Appuyer sur Entrée pour réessayer Appuyer sur Annuler pour interrompre	Lors du chargement d'un rouleau, l'imprimante a déetecté que le papier était en dehors des marges de chargement. Vous pouvez appuyer sur Entrée pour relancer la procédure de chargement, ou appuyer sur Annuler pour l'annuler.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Bord non détectéVérifier que la feuille n'est pas transparenteAppuyer sur Entrée pour réessayer, sur Annuler pour interrompre	L'imprimante n'a pas détecté le bord latéral du papier lors du chargement d'une feuille. Il se peut que vous ayez charge un support transparent ; seuils les supports opaques sont acceptés.Vous pouvez appuyer sur Entrée pour relancer la procédure de chargement, ou appuyer sur Annuler pour l'annuler.
Bord roul. introuvableVérifier que le bord n'est pas transparentAppuyer sur Entrée pour réessayerAppuyer sur Annuler pour interrompre	L'imprimante n'a pas détecté le bord latéral du papier lors du chargement du rouleau. Il se peut que vous ayez charge un support transparent ; seuils les supports opaques sont acceptés.Vous pouvez appuyer sur Entrée pour relancer la procédure de chargement, ou appuyer sur Annuler pour l'annuler.
Bourrage1. Ouvrir capot2. Eteindre l'imprimante3. Dégager chemin papier4. Allumer l'imprimante5. Aligner+têtes d'impr.	Du papier est coincé dans l'imprimante (l'un des moteurs s'est bloqué, probablement en raison d'un bourrage papier).Suivez la procédure décrite à la section Dégagement d'un bourgape papier. Une fois le bourage éliminé, il est recommendé de réaligner les têtes d'impression, celles-ci s'était probablement décalées à l'occasion du bourrage.
Cartouches hors d'utilisation en jours :nn	Une ou plusieurs cartouches arrivent à expiration. nn correspond au nombre de jours restant avant la date d'expiration de la cartouche susceptible d'arriver à expiration la première. Les cartouches arrivant à expiration sont indiquées sous le message. Pour une description de la procédure de remplacement, voir Remplacement d'une cartouche d'encre.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Erreur d'alignement Appuyez sur Entrée pour continuer	Une erreur est survenue lors de l'alignement des têtes d'impression. Celui-ci est interrompu. Appuyez sur la touche Entrée.
Erreur d'étalonnage Appuyez sur Entrée pour continuer	Une erreur est survenue lors de l'étalonnage du système de couleurs. Appuyez sur la touche Entrée.
Erreur d'alignement due aux têtes d'impression. Appuyer sur Entrée pour indiquer les têtes défectueuses	Une erreur s'est produit pendant la procédure d'alignement en raison de têtes d'impression ne fonctionnant pas correctement. L'alignement a été interrompu. Appuyez sur Entrée.
Erreur tête d'impr. Faible qualité d'impr.	Une ou plusieurs têtes d'impression posent un problème. Vous pouze toute fois continuer à les utiliser. Le problème a été détecté pendant la procédure d'alignement des têtes d'impression ou de dépannage. Si vous avez effectué la procédure, le système n'a pas pu netoyer entièrement les têtes d'impression. Suivez la procédure décrite à la section Procedure de dépannage pour résoudre les problèmes de qualité d'image qui peuvent seposer. Vous pouze également replacer les têtes d'impression (voir Changement de tête d'impression).

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Erreur. Sélectionner Rempl. têtes d'impr	Les têtes d'impression signalées par les croix clignotantes sont absentes ou ne fonctionnent pas correctement. Les quatre icônes correspondant, de droite à gauche, aux têtes d'impression cyan ( ), noir ( • ), magenta ( • ) et jaune ( ).Pour connaître la procédure de remplacement, voir Changement de tête d'impression.
Etalonnage de l'avancée de papier conseillé. Appuyer sur Entrée pour étalonnner	Ce message vous conseille d'effectuer la procédure d'étalonnage de l'avancée de papier pour obtenir une qualité d'impression optimale. Appuyez sur Entrée pour créé le motif étalon. Voir Etalonnage de l'avancée.
Etalonnage de l'avancée de papier conseillé. Charger papier pour lancer l'étalonnage. Appuyer sur Entrée pour terminer	Ce message vous conseille d'effectuer la procédure d'étalonnage de l'avancée de papier pourptionsir une qualité d'impression optimale. Chargez du papier (en feuille ou en rouleau) puis sélectionnez Etalonnage avancé dans le menu Papier. Voir Etalonnage de l'avancée.
Etalonnages machine nécessaires Consulter le manuel pour les instructions.	Les données d'étalonnage de la couleur correspondant au papier charge ont été perdues. Suivez la procédure décrite à la section Etalonnage de l'avancée.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Feuille non chargée. Charger feuille avec motif imprimé.	L'imprimante tente de numérique le motif d'étalonnage mais le support n'est pas chargé.Chargez la feuille imprimée lors de l'étape Créer motif de la procédure d'étalonnage.
Feuille trop longueVérifier que ce n'est pas un rouleauAppuyer sur Entrée pour réessayer, sur Annuler pour interrompre	La feuille que vous souhaitez charger dans l'imprimante est trop longue.Vérifiez qu'il ne s'agit pas d'un rouleau.Vous pouvez appuyer sur Entrée pour essayer de recharger la feuille, ou appuyer sur Annuler pour arrêtier la procédure. Si le papier est en rouleau, suivez les instructions de la procédure Chargement d'un support en rouleau.
Format de papier inconnu.Recharger le papier	Le format de papier (rouleau ou feuille) charge dans l'imprimante est inconnu.Pour résoudre le problème, chargez de nouveau le papier dans l'imprimante en suivant la procédure normale. Voir Chargement d'un support en rouleau ou Chargement du support en feuille.
HP n'est pas responsable des dommages liés à l'utilisation d'encre non HPOUINON	L'imprimante a detecté qu'une ou plusieurs cartouches d'encre n'était pas de la marque HP. Vote garantie ne s'applique que si vous utilisez de l'encre HP. Aucun dommage de l'imprimante provoqué par l'utilisation de cartouches non HP ne peut engager la responsabilité de Hewlett-Packard.Pour remplaçer les cartouches non HP, sélectionnez Oui et appuyez sur Entrée. Dans le cas contraire,CHOISSEZ NON et appuyez sur Entrée pour continuer.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
HP n'est pas responsable des dommages causés par l'usage de têtes non HP OUI NON	L'imprimante a détesté qu'au moins une tête d'impression n'était pas un produit HP. Aucun dommage de l'imprimante provoqué par l'utilisation de cartouches non HP ne peut engager la responsabilité de Hewlett-Packard.Pour replacer les têtes d'impression non HP, choisissez Remplacer et appuyez sur Entrée. Dans le cas contraire, choisissez Non et appuyez sur Entrée pour continuer.
Initialisation kit encreur impossible.Prendre contact avec un représentant HP.	Le système n'a pas pu mener l'initialisation à son terme.Apppelez un représentant HP pour obtenir une assistance technique.
Installer les cartouches manquantes et replacer les cartouches vides avant de replacer les têtes d'impression	Vous avez essayé de replacer des têtes d'impression mais l'imprimante a détesté que des cartouches étaient vides et d'autres manquantes. Vous devez replacer les cartouches vides et installer les cartouches manquantes avant de replacer les têtes d'impression.Suivez la procédure décrite à la section Remplacement d'une cartouche d'encre. Appuyez sur Entrée ou Annuler pour continuer.
Installee les cartouches manquantes avant de replacer les têtes d'impression	Vous avez essayé de replacer des têtes d'impression mais l'imprimante a détesté une ou plusieurs cartouches manquantes. Elles doivent être installées avant que vous puissiez replacer les têtes d'impression.Suivre la procédure décrite à la section Changement de tête d'impression. Appuyez sur Entrée ou Annuler pour continuer.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Les CARTOUCHES doivent être fonctionnelles. Remplacez-les avant de remplacer les têtes d'impr.	Lors de la procédure de remplacement des têtes d'impression, l'imprimante a déetecté que certaines cartouches d'encre n'était pas fonctionnelles. Vous devez remplacer les cartouches d'encre avant de remplacer les têtes d'impression. Remplacez les cartouches d'encre défectueuses ou vides, ou bien installé les cartouches manquantes, avant de remplacer les têtes d'impression. Voir Remplacement d'une cartouche d'encre et Changement de tête d'impression.
LES TETES D'IMPRESSION ne fonctionnent pas Remplacer TETES D'IMPR. Annuler impression	L'imprimante a tenté d'imprimer un document mais a déetecté un problème au niveau des têtes d'impression. A ce stade, vous pouvez remplacer les têtes d'impression ou annuler l'impression. Sélectionnez l'options souhaitation et appuyez sur Entrée. Si vous décidés de procéder au remplacement, vous receivez un message vous indiquant les têtes d'impression manquantes ou défectueuses.
L'utilitaire de dépannage a besoin de papier pour réaliser une impression de diagnostic.	L'utilitaire de dépannage a déetecté que l'imprimante était à cours de papier. Chargez du papier en rouleau.
Motif introuvable. Charger de nouveau.	L'imprimante tente de numériser le motif d'étalonnage mais ce motif est introuvable. Chargez de nouveau le motif imprimé lors de l'étape Créer motif de la procédure d'étalonnage.
Option indisponible pour le moment	Vous avez sélectionné une option qui n'est pas disponible pour le moment (l'imprimante étant occupée ou bien à cours d'encre ou de papier, etc.).

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Ouvrir le capot et vérifier l'installation des têtes d'impression de configuration	Les têtes de configuration doivent être installées lors de l'initialisation du système, qui se produit après le branchement de l'imprimante sur le secteur. Ces têtes spéciales ne sont pas destinées à l'impression, mais doivent être représentes au moment de la mise sous tension de l'imprimante. L'imprimante a détesté qu'elles n'était pas installées correctement. Ouvrez le capot et suivez les instructions indiquées pour réinstaller ou repositionner les têtes de configuration. Si les têtes d'impression de configuration ne sont pas disponibles ou si vous ne parvenez pas à les installer correctement, contactez HP pour obtenir des consels.
Ouvrir le capot et vérifier que celui des têtes d'impression est correctement fermé	Vous avez changé une ou plusieurs têtes d'impression et l'imprimante a détesté que le capot des têtes d'impression était mal fermé. Ouvrez le capot de l'imprimante et vérifie celui des têtes d'impression. La procédure est décrite à la section Changement de tête d'impression. Remarque : il se peut que ce message s'affiche également en cas de bourrage, lorsque l'imprimante ne parvient pas à déterminer l'origine du problème. Dans ce cas, il vous faudra peut-êtremettre l'imprimante hors tension, voire débrancher le cable d'alimentation de la machine, pour résoudre le problème. Voir Dégagement d'un bourage papier.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Papier incorrectement chargé Appuyer sur Entrée pour réessayer Appuyer sur Annuler pour interrompre	Lors du chargement du papier, l'imprimante a détesté que ce dernier était trop décalé par rapport à l'axe de la trajectory (le décalage correspond à l'angle formé par le bord du papier et la ligne correcte). Appuyez sur Entrée pour recommencer la procédure de chargement ou sur Annuler pour l'annuler.
Papier introuvable	Le motif étalon n'a pas pu s'imprimer : l'imprimante est à cours de papier. Chargez une feuille ou un rouleau mesurant au moins 25 pouces (65 cm) de longueur et 20 pouces (50 cm) de largeur.
Papier introuvable. Charger papier pour imprimer motifétalon.	Vous avez lancé la procédure d'étalonnage de l'axe de trajectorie du papier alors que l'imprimante était à cours de papier. Chargez du papier. Voir Étalonnage de l'avancée pour connaître la procédure.
Papier mal positionné	Le papier n'a pas été correctement introduit dans l'imprimante. Il est soit positionné en dehors des marges de la ligne de chargement, soit trop décalé par rapport à sa position précédente. Pour résoudre ce problème, rechargez le papier en suivant la procédure normale. Voir Chargement d'un support en rouleau et Chargement du support en feuille.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Papier non déetectéAppuyer sur Entrée pour réessayerAppuyer sur Annuler pour interrompre	Lors du chargement du papier, l'imprimante n'a déetectéaucun support.Appuyez sur Entrée pour recommencer la procédure de chargement ou sur Annuler pour l'annuler.
Papier trop large pour numérique le motif après l'impression.	L'imprimante n'est pas en mesure de numérique le papier que vous avons chargeé pour la procédure d'étabonnage. Le papier doit mesurer au minimum 25 pouces (65 cm) de long et 20 pouces (50 cm) de large.Chargez une feuille plus grande respectant les critères de format.
Papier trop largeAppuyer sur Entrée pour réessayerAppuyer sur Annuler pour interrompre	L'imprimante a déetecté que le papier chargeé (en rouleau ou en feuille) était trop large ou, s'il s'agit d'une feuille, trop long pour être introduit correctement.Appuyez sur Entrée pour charger du papier de plus petit format ou sur Annuler pour arrêté la procédure de chargement.
Papier trop petit pour aligner les têtes d'impressionCharger un papier plus grand Appuyer sur Entrée pour continuer	Le papier chargeé est trop petit pour contenir le motif d'alignment.Retirez le papier (seLECTIONnez Décharger le rouleau ou Décharger la feuille dans le menu Papier) puis chargez du papier suffisamment grand : format A4/Letter (ou supérieur) en mode paysage pour un alignement standard ou A3/B (ou supérieur) en mode paysage pour un alignement spécifique.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Papier trop petit pour imprimer le motif	Le papier chargé est trop petit pour contenir le motif d'étalonnage de l'axe de trajectorie du papier.Chargez un rouleau ou une feuille mesurant au minimum 25 pouces (65 cm) de long et 20 pouces (50 cm) de large.
Papier trop petit pour une impression de diagnostic	L'utilitaire de dépannage a décétedé que le papier chargé dans l'imprimante était trop petit pour une impression de diagnostic.Chargez un rouleau de papier ou une feuille au format A3 ou supérieur.
Papier trop petitAppuyer sur Entrée pour réessayerAppuyer sur Annuler pour interrompre	L'imprimante a décétedé que le papier chargé (en rouleau ou en feuille) était trop large ou, s'il s'agit d'une feuille, trop long pour être introduit correctement.Appuyez sur Entrée pour charger du papier de plus grand format ou sur Annuler pour arrêtéter la procédure de chargement.
Préparation kit encreur impossible.Ouvrir capot pour vérifier les têtes de CONFIGURATION	La purge du kit encreur a échoué lors de son initialisation ; vousdezvez indiquer si la préparation a bien été menée à son terme.Vérifiez les têtes de configuration, suivez les instructions qui s'affichent à l'écran puis répondez aux questions.
Problème décétedé pendant l'étalonnage.	Un problème d'ordre général a été décétedé lors de la procédure d'étalonnage de l'avancée (décrite à la section Étalonnage de l'avancée).Répondez aux autres messages, relatifs aux problèmes d'encre ou de papier, qui peuvent s'afficher sur le panneau avant puis recommENCEZ la procédure d'étalonnage de l'avancée.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Problèmes déetectés au niveau des cartouches d'encre. Continuer opération et replacer cartouches. Appuyer sur Entrée pour continuer	Une erreur relative aux cartouches d'encre s'est produit pendant la préparation du kit encreur. Appuyez sur Entrée et suivez les instructions indiquées pour replacer les cartouches défectueuses.
Recharger le papier	Le papier a provoqué une erreur, comme l'indique un autre message. Rechargez le papier en suivant la procédure normale.
Remplacement de la cartouche d'encre nécessaire	Les têtes d'impression signalées par les croix clignotantes sont absentes ou ne fonctionnent pas correctement. Les quatre icônes correspondant, de droite à gauche, aux têtes d'impression cyan ( ), noir ( • ), magenta ( • ) et jaune ( ). Pour obtenir une description des icônes et pour connaître la procédure de remplacement, voir Cartouches d'encre.
Remplacement de la tête d'impression impossible. Annuler l'impression avant de procédéru au remplacement	Vous ne pouvez pas replacer de têtes d'impression : l'imprimante est occupée. Vous pouvez soit appuyer sur Annuler pour annuler l'impression en cours, puis sélectionner de nouveau Remplacer têtes d'impr. ( dans le menu Encre), soit attendre que l'impression soit terminée (et que la file d'attente soit vide), puis sélectionner de nouveau Remplacer têtes d'impr. ( dans le menu Encre).

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Remplacer cartouches vides avant de remplacer les têtes d'impression	Vous avez lancé la procédure de remplacement des têtes d'impression mais l'imprimante a déetecté que certaines cartouches d'encre étaient vides. Vous devez remplacer les cartouches d'encre vides avant de remplacer les têtes d'impression. Appuyez sur la touche Entrée et suivez la procédure de remplacement des cartouches vides, comme indiqué à la section Remplacement d'une cartouche d'encre.
Têtes d'impr. non alignées Papier trop petit Entrée pour continuer	Vous avez remplaçé une ou plusieurs têtes d'impression mais le papier que vous avez charge n'est pas suffisamment grand pour la procédure d'alignement. Appuyez sur Entrée pour charger un type de papier de plus grand format ou sur Annuler pour arrêter la procédure de chargement.
Têtes d'impr. non alignées Type papier incorrect. Entrée pour continuer	Vous avez remplaçé une ou plusieurs têtes d'impression mais le papier que vous avez charge ne convient pas pour la procédure d'alignement. Appuyez sur Entrée pour charger un type de papier approprié ou sur Annuler pour arrêter la procédure de chargement.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Messages du panneau avant (suite)

Message	Explication et action à entreprises
Troubleshooting is finishedResume normal printingIf problem persists select Troubleshooting againPress ENTER to continue (Dépannage terminé.Reprise l'impression.Si le problème persisté, sélectionner de nouveau Dépannage. Entrée pour continuer)	La procédure de dépannage est terminée. A ce stade, toute nouvelle opération de nettoyage d'une tête d'impression risquérait d'endommager les autres têtes d'impression. Toutefois, des défauts ont été détectés sur l'impression de diagnostic que vous avez fournie, ce qui signifie qu'il est nécessaire de nettoyer les têtes d'impression.Appuyez sur Entrée. Continuez à utiliser l'imprimante. Si le problème persisté, vous pouvez tenter de lancer de nouveau la procédure de dépannage ou bien sélectionner Remplacer têtes d'impr. (dans le menu Encre), à partir du panneau avant, pour replacer les têtes d'impression défectueuses.
Type cartouche inconnu.Appuyer sur Entrée pour continuer	Les cartouches d'encre détectées ne sont pas prises en charge par HP et au moins l'une d'entre elles est neuve.Appuyez sur la touche Entrée.
Type de têtes inconnu.Appuyez sur Entrée pour continuer.	Les têtes d'impression détectées ne sont pas prises en charge par HP. Il est toutefois possible de les utiliser.Appuyez sur la touche Entrée.
Type papier inconnu.Sélectionner le type de papier	Le type de papier chargé dans l'imprimante est inconnu.Sélectionnez un type de papier connu dans le menu.

Pour consulter les autres messages, appuyez sur la touche Page suivante

Panneau avant

Structure des menus

Navigation dans le système de menus

Description des messages

Messages du panneau avant (suite)

Message

Type papier incorrect pour aligner têtes d'impr.
Changer type de papier
Entrée pour continuer

Explication et action à entreprises

Vous avez lancé la procédure d'alignement du papier mais l'imprimante a détecté que le papier que vous avez charge ne peut pas contenir le motif d'alignement et ne convient donc pas pour la procédure d'alignement des têtes d'impression. Retirez le papier (seLECTIONnez Décharger le rouleau ou Décharger la feuille dans le menu Papier) puis chargez du papier pouvant être utilisé pour la procédure d'alignement. Voir Alignment des têtes d'impression.

Options de l'imprimante

L'imprimante compte de nombreuses options vous permettant d'obtenir exactement l'image voulue. Vous pouvez selectionner les réglages de l'imprimante depuis le panneau avant ou via le pilote utilisé. Dans la plupart des cas, les réglages du pilote remplacent ceux du panneau avant.

L'onglet Options d'impression contient les rubriques suivantes :

• Format de page concerne le formatage de l'image et explique comment utiliser les réglages pour obtenir le formatage youlu. Cette rubrique explique également comment contrôle l'orientation de l'image sur le support.
  Aspect de l'image détaillé les procédures utilisées pour le chargement et le déchargement du support en rouleau.
  Gestion de l'impression explique comment gerer vos impressions de façon efficace.
• Configuration de l'imprimante explique comment régler les paramètres de configuration spécifique des l'imprimante.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Format de page

Description de page explique comment obtenir des impressions au format youlu.

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Rotation d'une image explique comment effectuer une rotation de l'image.
Impression d'une image miroir explique comment imprimer une image miroir de suaive impression.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Description de page

Cette section explique comment vous pouvez vous assurer que l'imprimante utilise le format de page souhaité.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Format

Le format peut être indiqué au niveau du panneau avant ou dans le logiciel, où il peut être appelé "Format de page", "Format du support", "Format papier", etc., et où les options sont, par exemple, ISO A3, Lettre ANSI, Perso. Si votre application ne définit pas le format de page dans le fichier d'impression, le réglage du panneau avant est utilisé. Dans le cas contraire, les réglages logiciels replacent ceux du panneau avant.

Marges

Les marges sont définies afin d'assurer la plus grande zone d'impression possible sur le papier. La marge supérieure et la marge inférieure sont de 17 mm.

Surface d'impression

La surface d'impression est égale au format de page moins les marges. Pour visualiser un tableau des surfaces d'impression pour les formats de papier standard, voir Surface d'impression.

Surface encrée

La surface encrée correspond au plus petit rectangle contenant l'ensemble de l'image.

Rotation d'une image

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Ces rubriquesprésentent tous les aspects de la rotation d'une impression :

Rotation de l'impression (HP-GL/2)
Format et rotation
- Éléments faisant l'objet d'une rotation

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Rotation de l'impression (HP-GL/2)

Si le logiciel du pilote n'indique pas de rotation, elle peut etre spécifiée via le panneau avant (Papier > Format Pge > Rotation).

Format et rotation

Notez que lorsque vous faites tourner une impression, le format est agrandi pour éviter que l'image soit tronquée car les marges supérieure et inférieure ne sont pas de la même taille que les marges laterales.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Éléments faisant l'objet d'une rotation

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Avec du papier en rouleau, l'image et l'orientation de la page sont tournées toutes les deux.

0°

90^

Notez que les marges les plus étroites sont toujours les marges gauche et droite, qu'elle que soit l'orientation. Le format est ajusté afin de préserver la zone d'impression et d'éviter que l'image soit tronquée.

Avec du papier en feuilles, l'image est tournée, mais l'orientation de la page indiquée dans le logiciel est conservée. Vous doivent toutes charger la feuille suivant l'orientation indiquée dans le logiciel.

0°

90^

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Impression d'une image miroir

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Si vous utilisez du papier transparent, vous souhaitez peut-etre imprimer une image miroir de votre impression, de sorte que l'orientation de l'image soit correcte lorsque le papier est rétro-éclairé. Vous pouvez procéder depuis le panneau avant, sans modifier l'image dans le logiciel.

Miroir désactivé

Miroir activé

Définition du format sur le panneau avant

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

• Réglage du Format de page dans le panneau avant

Explique comment et pourquoi vous pouvez régler le Format de page depuis le panneau avant.

Format de page

Décrit les différentes méthodes de contrôle du format de page.

• Format de page et images tronquées

Explique ce qui se passse si vousCHOISSEZ un format de page plus important que le support actuellément chargedans cette imprimante.

Réglage du Format de page dans le panneau avant

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Normalement, vous n'avez pas besoin de régler le format de page via le panneau avant, car le format de page que vous avez sélectionné dans votre pilote HP remplace le format de page sélectionné dans l'imprimante. Cependant, vous pouvez être améné à modifier les réglages par défaut dans les cas suivants :

• Lorsque vous pouze economiser du papier en n'imprimant que la surface encrée de votre impression, plus les marges. Dans ce cas,CHOISSEZ Format pge Format Surf. enc.
  Selon le pilote utilisé, vous n'aurez peut-être pas besoin de changer le format de page dans le panneau avant. Avec le réglage par défaut de Format (Logiciel) dans le menu Format pge, l'imprimante recherche les informations de format dans le fichier d'impression : si elles s'y trouvent, l'imprimante les utilise.
  Cependant, you pouze etre amené à modifier les réglages par défaut dans les cas suivants :
  Si you voulez imprimer uniquement la surface encree et que le pilote utilise ne précise pas "Surface encrie".
  Dans ce cas, définisse le réglage Format du menu Format pge sur Surf. enc.
  Si vous pouvez sélectionner Surf. enc. depuis votre pilote, toute sélection effectuée dans le panneau avant sera remplaçée par les réglages du pilote.
• Lorsque les impressions que vous créez doivent être d'une norme spécifique (par exemple, ISO ou ANSI), mais que le format exact dans cette norme n'est pas important. Par exemple, votre format de page doit être conforme à un format ISO, mais le format final peut être aussi bien ISO A4 ou ISO A3.
  Dans ce cas, réglez Format pge Format sur ISO Amél. ou ANSI Amél. etc. L'imprimante utilise le plus petit format standard correspondant à la surface encrée.

Format de page

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

L'option Format vous permet de selectionner le format de votre impression. Les options sont décrites dans le tableau suivant. Si vous doivent régler le format depuis le panneau avant, faites-le avant d'envoyer le fichier depuis l'ordinaire. L'imprimante déterminée la taille d'une impression lors de sa réception.

REMARQUE : Ces réglages seront remplacés par ceux de votre pilote ou application.

Format de page	Tailles disponibles
Surface encriée	La taille de la page imprimée correspond à la Surface encriée plus les marges.
Automatique	L'imprimante recherche dans l'impression envoyée une instruction de format. Si elle s'y trouve, l'imprimante l'utilise. Si ce n'est pas le cas, la taille de la page imprimée correspond à la surface encriée plus les marges.
ISO	a ISO A, ISO A0/A1/A2/A3/A4 Amélioré	Le format de la page imprimée estexactement celui que vous indiquez. Leplus grand format discret que vous pouvezindiquer est E/A0
ANSI	a ANSI amél., ANSI E/D/C/B/A
JIS	a JIS B amél., JIS B1/B2/B3/B4
ARCH	a ARCH amél., ARCH E1/E/D/C/B/A
Surdim.	A1/A2 surdim.
Extra	100 cm x 140 cm, 42 in x 59 in

a. L'imprimante besoin le plus petit format de page parmi les options discrètes correspondantes qui peuvent accueillir la surface encrée de l'impression. Par exemple, si l'option ISO A amélioré est sélectionnée et que la surface encrée de l'impression est comprise entre A3 et A4, l'imprimante besoin A3 comme format.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Format de page et images tronquées

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Si vous indiquez dans le logiciel un format supérieur à celui du papier chargé dans l'imprimante, celle-ci imprime ce qu'elle peut, mais risque de couper l'image.

Papier A2 dans l'imprimante

Format A1 dans le logiciel ou le panneau

Aspect de l'image

Ces rubriques you indiquent comment contrôler l'apparce générale de vos impressions.

• Options d'image du panneau avant

explique comment changer les palettes de couleurs HP-GL/2.

• Impression d'images en niveaux de gris

explique comment imprimer les images en niveaux de gris.

Vitesse et qualité d'impression

liste les vitesses d'impression typiques par qualité d'impression.

Paramètres de qualité d'impression

décrit les différents modes d'impression disponibles

• Options avancées

décrit les différentes méthodes d'amélioration de la qualité et d'optimisation disponibles.

Options d'image du panneau avant

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Ces rubriques expliquent comment vous pouvez contrcler l'aspect general de vos impressions depuis le panneau avant en termes de :

Largeurs et couleurs de plume dans les palettes internes
Modification du traitement des lignes qui se chevauchent (Fusion)

Certaines sélections du panneau avant affectent le prochain fichier envoyé et non les pages figurant déjà dans la file d'attente de l'imprimante. Lorsque c'est le cas, c'est indiqué dans la rubrique correspondante.

Certaines commandes sont disponibles via les menus du panneau avant (par exemple la largeur de plume, la couleur de plume ou les chevauchements de trait). Les options de mode d'impression sont contrôlées depuis le panneau avant.

Pourquoi utiliser le panneau avant ?

Par défaut, l'imprimante recherche dans le logiciel les informations concernant les attributs ci-dessus. Toutefois, votre pilote ou application peut ne pas fournir ces commandes ou vous pouvez pouvoir essayer certains effets ou une modification-temporaire, sans changer les réglages des images ou du pilote.

Certains de ces réglages n' affectent pas la sortie généree par la plupart des applications sous Windows avec un pilote HP-GL/2.

Largeurs et couleurs de plume dans les palettes internes

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Les "plumes" mentionnées dans ces rubriques représentent les plumes conceptuelles d'une palette logicielle,只不过 que les têtes d'impression physiques de l'imprimante.

L'imprimante comporte trois palettes de plumes :

• Usine
• Palette A
• Palette B.

La palette usine ne peut pas etre modifie. Toutefois, vous pouze change la largeur de trait et les reglages de couleur pour chaque plume des deux autres palettes (palette A et palette B). Initialement, les trois palettes sont identiques. Chaque palette comporte 16 plumes qui peuvent elles-memes contentir des plumes de differentes largeurs et n'importe quelle combinaison des 256 couleurs prdefinies de l'imprimante.

Informations connexes

Pour selectionner une palette
Modification des paramètres de la palette
Comment définir la Palette A

Pour selectionner une palette

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Pour selectionner une palette via le menu du panneau avant, allez dans Definir palette sous Parametes HP-GL/2 etCHOISSEZ la palette souhaitee. Voir Navigation dans le système de menus

Le tableau suivant décrit les CHOIX de palettes.

Palette

Commentaires

Logiciel

L'imprimante utilise les réglages de plume de l'application et ignore les trois palettes internes.

Palette A

L'imprimante affecte les attributs définis dans la Palette A aux plumes définies dans votre application de 0 à 15.

Palette B

L'imprimante affecte les attributs définis dans la Palette B aux plumes définies dans votre application de 0 à 15.

Usine

L'imprimante affecte les attributs définis dans la Palette Usine aux plumes définies dans votre application de 0 à 15.

Modification des paramètres de la palette

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Vous ne pouvez pas modifier la palette Usine, mais vous pouvez définir à votre gré les Palettes A et B. Les valeurs par défaut sont Palette, largeur :

Éléments	Options disponibles	Valeurs par défaut
Palettes	Usine, A, B.	Usine
Plumes	0 à 15.
Largeurs (mm)	0,13, 0,18, 0,25, 0,35, 0,50, 0,65, 0,70, 0,80, 0,90, 1, 1,40, 2, 3, 5, 8 et 12. Notez que 0,13 mm correspond à une épaisseur de trait d'un pixel à 300 ppp et à une épaisseur de trois pixels à 600 ppp	0,13 mm
Couleurs	0 à 255.	Comme spécifique sur l'impression de la palette.

Comment définir la Palette A

Comment définir la Palette A

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Effectuez la procédure ci-dessous pour définir la palette A.

Instructions	Sélectionnez (à l'aide des touches ↓)	Puis appuyez sur:
1.	Menu Configuration	Entrée
2.	HP-GL/2	Entrée
3.	Définir palette	Entrée
4.	Palette A	Entrée
5.	Sélectionnez la plume à modifier (dans cet exemple, la plume n° 3).	Plume 3
6.	L'épaissur courante de la plume s'affiche, par exemple Épaisseur = 0,13 mm.	Epaisseur = 0,13 mm
7.	Recherche le paramètre souhaité.	0,35 mm
8.	Accédez à l'options Couleur. La couleur courant de la plume s'affiche (ici, 4)	Couleur = 4
9.	Recherche le paramètre de couleur souhaité.	Couleur = 110
10.	Si les paramètres d'épaissur et de couleur (de la plume 3) sont corrects, appuyez quatre fois sur Retour	Plume 3

Reprenez cette procédure pour définir les autres plumes.

REMARQUE: Vous doivent désigné la palette comme palette courante pour que les paramètres de palette définis soient appliqués, comme expliqué à la section Pour désigné une palette.

Modification du traitement des lignes qui se chevauchent (Fusion)

REMARQUE: Ces rubriques ne sont à prendre en compte que si vous avez installé une carte d'extension HP-GL/2 en option sur l'imprimante HP DesignJet 500.

Le paramètre Fusion contrôle les lignes qui se chevauchent dans une image. Il y a deux possibilités, activé et désactivé. L'illustration suivante montre l'effet de chaque réglage.

Fusion désactivée (par défaut)

Une ligne masque une autre ligne au niveau où elles se chevauchent.

Fusion activée

Les lignes qui se chevauchent et les zones les entourant sont fusionnées.

Vous pouvez définir le paramètre de fusion dans votre logiciel pour certaines applications. Les régles logiciels remplacent ceux du panneau avant.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Impression d'images en niveaux de gris

Dans certains cas, il est souhaitable d'imprimer en niveaux de gris pour accelerer la procEDURE d'impression.

Examples :

• Vous souhaitez obtenir un brouillon et la couleur n'est pas importante, par exemple pour vérifier que l'image ne va pas été coupée,
• Notre impression est destinée à être photocopée en noir et blanc.

Lorsque l'option Paramètres Couleur > Niveau de gris du menu Encre est activée, l'imprimante rend les couleurs en niveaux de gris. Si vous souhaitez que les niveaux de gris soient imprimés uniquement avec de l'encre noire, sélectionnez l'option Paramètres Couleur > Noir veritable du menu Encre.

Vitesse et qualité d'impression

Le tableau suivant liste certaines des vitesses d'impression typiques (tracé de ligne @ 20-25°C et 30-60 % HR).

Vitesses d'impression typiques

Papier	Couleur/Niveau de gris	Qualité	Format ANSI-D	Format ANSI-E
			Temps (en sec)	Temps (en sec)
Blanc brillant	Couleur	Amél.	235	440
		Normal	120	225
		Brouillon	45	85
	Niveau de gris	Amél.	135	250
		Normal	80	150
		Brouillon	45	80
Papier couché	Couleur	Amél.	490	980
		Normal	120	225
		Brouillon	85	160
	Niveau de gris	Amél.	325	625
		Normal	135	250
		Brouillon	45	80

Vitesses d'impression typiques (suite)

Papier	Couleur/Niveau de gris	Qualité	Format ANSI-D	Format ANSI-E
			Temps (en sec)	Temps (en sec)
Couché (fort gramma)	Couleur	Amél.	490	980
		Normal	120	225
		Brouillon	85	160
	Niveaux de gris	Amél.	435	870
		Normal	135	250
		Brouillon	45	80
Papier glacé	Couleur	Amél.	630	1200
		Normal	435	830
		Brouillon	325	620
	Niveaux de gris	Amél.	630	1200
		Normal	435	830
		Brouillon	325	620

Paramètres de qualité d'impression

Vouss pouze definir la qualite d'impression generale depuis le panneau avant (Configuration > Qualite impr.).

En général,choisissez：

• Rapide pour une Productivité maximale. Ce paramètre est idéal pour la vérification des impressions, lorsque la qualité d'impression n'est pas Cruciale. S'il entraîne des problèmes de qualité d'image, vous pouvez réduire la vitesse d'impression en réglient la fonction Paramètres de qualité d'impression.
  Normal pour obtenir une bonne combinaison de qualite d'impression et de productivite. Ideal pour les dessins au trait avec une belle qualite d'impression et de la rapidite.
• Amél. pour obtenir la meilleure qualité d'image possible. Vous avez la possibilité d'augmenter la résolution associée au paramètre Amél. en réglient la fonction Param. qualité Amél.

Vou puez imprimer des images avec differents parametes afin de voir quelle est la meilleure combinaison en terme de rendement et de qualite pour votre application.

Voir Résolution d'impression pour connaître la résolution associée à chacun des paramètres de qualité d'impression.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Options avances

L'imprimante HP DesignJet 500 offre des fonctions avancées d'optimisation et d'amélioration de la qualité.

Vitesse et qualité d'impression
Param. qualité Amél.

Amélioration de la qualité des lignes et de la précision graphique

L'option Optimiser pour du menu Configuration permet de selectionner le mode le比较好 à l'impression effectué. Deux modes sont fournis : Dessin au trait/texte et Images.

L'option Dessin au trait/texte lisse les effets d'escalier dans les angles et sur les courbes du document imprimé afin d'accroître la qualité globale d'impression. Cette fonction d'optimisation permet d'obtenir :

des lignes plus nettes ;
des détails plus précis;
des traits plus crontrastés.

Les effets de l'option Dessin au trait/texte ne sont visibles que sur les documents imprimés en couleur.

Pour obtenir la meilleure qualité d'impression possible, Sélectionnez l'options Dessin au trait/texte (paramètre par défaut), sauf dans les cas suivants :

Iorsque you imprimez des images couleur numerisées combinées à des lignes ;
- lorsque vous imprimez des photographies en couleur combinées à des lignes.

Pour ce type de document, nous vous recommendons d'utiliser l'option Optimiser pour > Images.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Param. qualité Amél.

Si vous avez regle la qualite d'impression (voir section Parametes de qualite d'impression) sur Amel. et que la résolution correspondante est insuffisante pour vos impressions, vous pouze l'augmenter en reglant la fonction Param. qualite Amel.

La résolution d'impression utilisée est de 600x600 ppp lorsque la fonction Param. qualité Amél. est en mode normal et de 1200x600 ppp lorsqu'elle passé en mode Détail maximal.

REMARQUE: Le mode Détail maximal permet d'accroître la résolution mais réduit la vitesse d'impression et augmente la quantité de mémoire utilisée.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Gestion de l'impression

Ces rubriques decrivent les meilleures méthodes de gestion des tâches envoyées à l'imprimante.

Annuler une page en cours d'impression

Montre comment annuler une page en cours d'impression.

Annuler le temps de séchage

Montre comment libérer une page de l'imprimante avant la fin du séchage.

Annuler une page en cours d'impression

Utilisez la procEDURE suivante pour annuler une page en cours d'impression.

1. Appuyez sur Annuler sur le panneau avant.

L'imprimante fait avancer le papier comme si l'impression était terminée. L'arrêt de l'impression d'une tâche occupt plusieurs pages ou d'un fichier volumieux peut prendre plus longtemps que pour d'autres fichiers.

Annuler le temps de séchage

ATTENTION: Soyez prudent lorsque vous exécutez cette procédure car vous risquez d'endommager l'image si elle n'a pas eu le temps de sécher.

Utilisez la procEDURE ci-dessous pour recuperer le document avant que le décai de sechage ne soit arrivé à son terme.

1. Appuyez sur Entrée ou Avancer et couper sur le panneau avant.

Touche Avancer et couper

L'imprimante libre l'impression et la feuille tombe dans la bac collecteur.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Configuration de l'imprimante

Ces rubriques expliquent comment changer la configuration de votre imprimante.

• Informations sur l'imprimante
• Configuration du panneau avant
• Spécification de l'altitude
• Langage graphique et réseaux
• Configuration de la carte d'E/S
  Gestion du couteau
• Mise à niveau de votre imprimante
  Réglage des couleurs
  Fichiers journal

Informations sur l'imprimante

Voues aze la possibite d'afficher la configuration courante du systeme sur le panneau avant de l'imprimante HP DesignJet 500. Yous pouez egalement imprimer ces donnees.

Sélectionnez Configuration >Infos sur l'imprimante pour afficher les données.

Les données suivantes s'affichent sur l'écran d'informations relatives à l'imprimante :

• Numéro de modulo
• Numéro de série
  ID service
  Révision du micrologiciel
• Révision des accessoires
• Papier utilise
  Encre utilisée (C, M, J, N)

Usage axe scan
Usage axe papier
- Usure poste entretien
Usage crachoir
Usage galet maintien
Usage couteau
Usage encre

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Configuration du panneau avant

Voussoupiezconfigurerlesparametesdudpanneauavant repertoriésci-dessous.

• Langue des menus et des messages
  Avertisseur
• Contraste de l'écran

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Langue des menus et des messages

Vouse puez selectionner la langue d'affichage des messages et des menus du panneau avant de l'imprimante HP DesignJet 500. Les langues disponibles sont les suivantes :

Anglais
Allemand
- Espagnol
- Français
Italian
- Japonais
Portugais
Coreen
Chinois simplifié
Chinois traditionnel

Pour modifier la langue d'affichage :

1. Sélectionnez l'option Panneau avant > Langue du menu Configuration.
2. Recherche la langue souhaitee en faisant defiler les options puis appuyez sur Entre.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Avertisseur

L'imprimante HP DesignJet 500 est équipée d'un avertisseur qui émet un signal sonore lorsque :

• une impression s'est terminée;
• une erreur a été détectée;
• un paramètre a été modifié sur le panneau avant.

Pour activer ou désactiver l'avertisseur :

1. Sélectionnez l'options Panneau avant > Avertisseur du menu Configuration.
2. Mettez le paramètre qui s'affiche (Avertisseur = Oui ou Avertisseur = Non) en surbrillance et appuyez sur Entre.
3. Sélectionnez l'option souhaïée (Oui ou Non) et appuyez sur Entrée.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Contraste de l'écran

Vous pouvez régler le contraste de l'écran pour l'adapter à la luminosité du site. Vous pouze selectionner une valeur de contraste comprise entre 0 % et 100 % par pas de 5 %. Le paramètre par défaut est 50 %, ce qui convient dans la plupart des cas.

Pour régler le contraste de l'écran :

1. Sélectionnez l'option Panneau avant > Contraste du menu Configuration.
   REMARQUE: Si vous reglez cette option sur 20% ou sur un paramètre inférieur, vous obtiendrez un écran blanc. Si vous reglez cette options sur 80% ou sur un paramètre supérieur, vous obtiendrez un écran noir.
2. Recherche la valeur souhaitée en faisant defiler les options et appuyez sur Entre.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Spécification de l'altitude

L'imprimante HP DesignJet 500 est équipée d'un système d'aspiration qui permet de faire tenir le support sur la platine. L'altitude du site peut avoir des répercussions sur les performances de ce système. Pour qu'il fonctionne correctement, il est nécessaire d'indiquer le niveau d'altitude de votre site.

Pour indiquer l'altitude :

1. Sélectionnéz l'options Altitude du menu Configuration.
2. Recherche la valeur souhaitee (0 - 1000 m, 1000 m - 2000 m ou > 2000 m) et appuyez sur Entre.

Le tableau suivant indique les équivalences des altitudes en pieds.

Métres	Pieds
0 - 1000	0 - 3300
1000 - 2000	3300 - 6600
> 2000	>6600

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Langage graphique et réseaux

Pour les administrateurs système

Si vous utilisez l'imprimante avec un spouleur réseau, demandez à votre administrateur système de modifier le spouleur afin d'insérer automatiquement les commandes de commutation de langage PJL au début et à la fin de chaque fichier. Cela permet à l'imprimante d'utiliser automatiquement le type de language graphique correct pour votre impression courante, puis de reprendre le langage indiqué dans le panneau avant pour les impressions suivantes.

Pour savoir comment commander des informations de referencia PJL, voir Commande d'accessoires.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Configuration de la carte d'E/S

Réseau

Avec une interface réseau (telle que le serveur d'impression HP JetDirect), consultez la documentation de votre interface réseau pour des conseils concernant la configuration du panneau avant. Le menu du panneau avant est Configuration d'E/S > Configuration carte.

Pour changer le paramètre Délai d'E/S

Certaines applications n'écrivent pas de terminaison à la fin d'un fichier. Dans ce cas, l'imprimante ne sait pas quand le fichier est terminé et attend d'autres données, jusqu'à expiration du délal d'E/S. Par défaut, ce délate est de 30 minutes. Vous pouvez modifier le paramètre du délate dans le menu du panneau avant (Configuration> Config E/S > Délai d'E/S) et le réduire jusqu'à 30 secondes.

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Gestion du couteau

Lorsqu'une impression est terminée, le rouleau de support est découvert et le document imprimé déposé dans le bac récepteur. Il se peut que l'imprimante ne découvert pas le support immédiatement, suivant la durée de séchage que vous avez définite ou qui a été automatiquement sélectionnée.

Il est possible de désactiver le couteau pour que le rouleau ne soit pas découvert après chaque impression. Effectuez la procédure ci-dessous sur le panneau avant pour activer ou désactiver le couteau :

Sélectionnez (à l'aide des

Puis appuyez

touches

sur:

1. Menu Papier
2. Couteau
3. Oui ou Non

Entrée

Entrée

Entrée

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Mise à niveau de votre imprimante

Logiciel système

On appelle logiciel système un type de logiciel qui gère les fonctions de votre imprimante.

Téléchargement du logiciel système

De temps en temps, des mises à jour du logiciel système sont offertes par Hewlett-Packard. Ces mises à niveau permettent d'améliorer et d'accroître les fonctionnalités de vos imprimantes. Il est possible de télécharger les logériels système via Internet.

Pour obtenir la dernière mise à jour du logiciel système, allez à l'adresse http://wwwHp.com/go/designjet. Suivez les instructions qui s'affichent.

Réglage des couleurs

Votre imprimante peut émuler le comportement couleur des presses d'impression offset, ce qui vous permet d'utiliser votre imprimalente pour réaliser des épreuves couleur. Pour obtenir des couleurs exactes pour vos épréuves, Sélectionnez le mode d'émulation couleur qui correspond aux standard de votre impression offset. Pour ce faire, accédez à l'option Paramètres Couleur du menu Encre. Les sélections possibles sont :

Couleur/noir et blanc

Reportez-vous à la section Impression d'images en niveaux de gris pour plus d'informations

• Couleur - l'imprimante imprime en couleurs
• Niveau de gris - l'imprimante imprime l'image couleur en niveaux de gris.
  Noir veritable - l'imprimante imprime l'image couleur en niveaux de gris en utilisant uniquement de l'encre noire.

RVB

RVB Natif/Periphérique - Pas d'émulation
sRVB:RVBstandard

intention de rendu

Perceptif
- Saturation
Colorimétrie

Format de page

Définition du format sur le panneau avant

Aspect de l'image

Gestion de l'impression

Configuration de l'imprimante

Fichiers journal

L'imprimante HP DesignJet 500 génére un fichier de suivi des têtes d'impression ainsi qu'un fichier d'erreurs. En général, ces fichiers s'adressent uniquement aux techniciens de maintenance.

Fichier de suivi des têtes d'impression

Le fichier de suivi des têtes d'impression fournit une liste des cinq dernières têtes d'impression utilisées pour chacune des couleurs et des informations sur l'utilisation des têtes d'impression.

Fichier d'erreur

Répertorie les dernières erreurs détectées par l'imprimante, indique la date à laquelle ces erreurs se sont produites et fournit un code d'erreur unique correspondant au type d'erreur.

Entretien de l'imprimante

Installation des cartes d'extension

\section*{Caracteristiques}

L'onglet Divers compte diverses procédures et informations qui peuvent être nécessaires pour permettre à votre imprimante de rester en parfait état de fonctionnement.

Il comporte les sections suivantes :

• Entretien de l'imprimante
  Installation des cartes d'extension
• Caracteristiques
  Commanded accessoires
  Glossaire

Entretien de l'imprimante

Cette section contient des informations relatives à l'entretien général de l'imprimante.

Nettoyage de l'imprimante

Instructions pour nettoyer l'extérieur de l'imprimante.

Stockage et déplacement de l'imprimante

Instructions sur le déplacement et le stockage de l'imprimante.

Nettoyage de l'imprimante

IMPORTANT: pour éviter tout chic electrique, vérifie que l'imprimante est étente et débranchée avant de la nettoyer. Ne laissez pas d'eau pénétrer à l'intérieur.

ATTENTION : n'utilisez pas de produits abrasifs pour nettoyer l'imprimante.

REMARQUE : toute tâche de maintenance ou de réparation autre que celles décrites dans cette section doit être effectuee par un technicien qualifié.

Nettoyage externe

Nettoyez l'extérieur de l'imprimante comme indiqué, à l'aide d'une éponge humide ou d'un chiffon doux et d'un agent nettoyant menager tel qu'un savon liquide non abrasif.

Stockage et déplacement de l'imprimante

Si vous nevez déplacer votre imprimante ou la stocker pendant une longue période, une préparation adequate évitera tout dommage. Pour préparer votre imprimante, suivez les instructions ci-dessous :

ATTENTION : il est important de ne pas retarder les cartouches d'encre ou les têtes d'impression avant de déplacer ou de stocker l'imprimante.

1. Eteignez l'imprimante à l'aide du bouton Marche/Arrêt du panneau avant.
2. Debranchez tous les cables reliés à l'imprimante, y compris ceux de l'interface parallele et de la connexion reseau.
3. Remettez l'imprimante dans son emballage d'origine. Reportez-vous à la brochure Instructions de montage/ d'emballage pour plus de détails.
4. Si vous doivent déplacer l'imprimante, vous aurez besoin de son emballage d'origine. Au besoin, vous pouvez commander un kit de matérieliaux d'emballage. Contactez l'assistance HP qui vous le fournir et, si nécessaire, emballera l'imprimante pour vous.

Entretien de l'imprimante

Installation des cartes d'extension

\section*{Caracteristiques}

Commandedaccessoires

Glossaire

Installation des cartes d'extension

Les options suivantes sont disponibles sur l'imprimante HP DesignJet 500 :

Installation de la carte réseau
Installation de la carte d'accessoire HP-GL/2

Installation de la carte réseau

Procedez comme suit pour installer une carte réseau HP JetDirect en option sur votre imprimante :

Installation d'une carte réseau HP JetDirect

1. Avant d'installer une carte, mettez l'imprimante hors tension et débranche-la de la prise secteur.

1. Déclipsez delicatement le couvercle plastique situé du côté gauche à l'arrière de l'imprimante. Ce couvercle donne accès à deux logements destinés à une carte d'accessoire et une carte réseau.

2. Enforcez l'onglet qui se trouve du côté opposé au trou du cable.

3. Tirez le couvercle dans la direction de la flèche en relief, en le faisant pivoter par ses charnières situées du côte où se trouve le trou destiné au passage du cable.

Installation d'une carte réseau HP JetDirect (suite)

1. Retirez complètement le couvercle. A l'intérieur du compartment se trouvent deux logements de carte réseau ou de carte d'accessoire.

Vous pouvez utiliser indifféremment les deux logements pour les deux cartes, mais nous vous conseillons d'installer la carte réseau dans celui de gauche (le plus proche de l'avant de l'imprimante) et la carte d'accessoire dans celui de droite. Ainsi, le cable de la carte réseau passera facilement dans le trou du couvercle.

1. Pour insérer une carte réseau (ou une carte d'accessoire), retirez le cache métallique du logement approprié en retardant ses deux vis, à la main ou à l'aide d'un tournevis.

1. ÀpRES avoir introduit la carte, fixez-la à l'aide des deux vis (en haut et en bas de la carte), en vous aidant d'un tournevis ou à la main.

Installation d'une carte réseau HP JetDirect (suite)

1. Insérez le cable réseau dans la carte réseau. Enforcez-le simplement jusqu'à ce qu'il s'enclenche.

1. Reclipsez delicatement le couvercle plastique :

2. Replacez les deux clips à charnière du côté du trou destiné au passage du cable.

3. Faites pivoter le couvercle dans la direction opposée à la flèche en relief et clipsez les deux autres onglets du côté opposé dans leurs logements. Vérifie que le cable reseau passé correctement dans son trou (indiqué par la flèche jaune).
4. Disposez le cable reseau de maniere à ce qu'il ne gène pas le mouvement de la bobine ou du rouleau.

1. ÀpRES avoir terminé l'installation physique de la carte, vousdezenvez enccore la configurer pour voire reseau.Reportez-vous à Configuration de la carte d'E/S.

Préçédent ...

Entretien de l'imprimante

Installation des cartes d'extension

\section*{Caracteristiques}

Commandedaccessoires

Glossaire

Installation de la carte d'accessoire HP-GL/2

Si vous avez acheté une carte d'accessoire HP-GL/2 pour votre imprimante, reportez-vous aux instructions d'installation figurant dans la documentation relative à la carte.

Entretien de l'imprimante

Installation des cartes d'extension

\section*{Caracteristiques}

Commandedaccessoires

Glossaire

Caracteristiques

• Spécifications fonctionnelles
• Caracteristiques de la mémoire
• Caracteristiques d'alimentation
• Respect de l'environnement
• Caracteristiques d'environnement
• Caracteristiques acoustiques
• Spécifications de connexion

Spécifications fonctionnelles

Spécifications fonctionnelles de la HP DesignJet 500

Spécifications fonctionnelles
HP Fournitures des kits encreurs	Quatre couleurs : cyan, magenta, jaune et noir.
	Têtes d'impression :	600 ppp, 36 kHz (cyan, magenta, jaune). 36 kHz (noir).
	Contenu des cartouches :		Cyan	69 ml
			Magenta
			Jaune
			Noir
Formats du papier	Largeur (axe du chariot)		Longueur (axe du papier)
	Minimum	Maximum	Minimum	Maximum
Rouseau - imprimante D/A1	5,5 pouces (140 mm)	25 pouces (625 mm)	40 pouces (1 000 mm)	diamètre externe du rouleau 4 pouces (100 mm)
Rouveau - imprimante A0+/E+		42,2 pouces (1 071,8 mm)
Feuille - imprimante D/A1		25 pouces (625 mm)	5,5 pouces (140 mm)	74,7 pouces (1 897 mm)
Feuille-imprimante A0+/E+		42,2 pouces (1 071,8 mm)

Suite ...

Spécifications fonctionnelles de la (suite)HP DesignJet 500

Spcifications fonctionnelles

Supports HP acceptésa

Papier jet d'encre blanc brillant HP (papier ordinaire)

Papier Vélin HP

Papier calque naturel HP

Papier couché HP

Papier couché HP (fort gramma)

Film polyester transparent mat HP

Papier photo glacé HP

Papier photo semi-glacé HP

Papier semi-glacé HP

Film polyester transparent HP

Papier calque HP

Canvas Studio HP

Papier satiné pour poster HP

Banderoles en Tyvek® HP

Vinyle adhésif Colorfast HP

Précédent ...

Suite ...

Spécifications fonctionnelles de la (suite)HP DesignJet 500

Spécifications fonctionnelles
Résolution	Mode d'impression		Dessin au trait/ textile	Image
	Rapide	Rendu	300x300 ppp	150x150 ppp
		Demi-tons	600x300 ppp	600x300 ppp
	Normal	Rendu	600x600 ppp	300x300 ppp
		Demi-tons	600x600 ppp	600x300 ppp
	Amélioré (par défaut)	Rendu	600x600 ppp	600x600 ppp
		Demi-tons	600x600 ppp	600x600 ppp
	Amélioré (détaill maximal)	Rendu	600x600 ppp	600x600 ppp
		Demi-tons	1200x600 ppp	1200x600 ppp

Précédent ...
Suite ...

Spécifications fonctionnelles de la (suite)HP DesignJet 500

Spécifications fonctionnelles
Marges	Rouleau (normal)	Feuille (normale)	Rouleau (petit)	Feuille (petite)
	Marges latérales 5 mmMarge bord avant 17 mmMarge bord arrêtè 17 mm
Languagesgraphiques pris en charge	HP-GL/2HP-RTLCALRASTER	Uniquement si une carte d'accessoire HP-GL/2est installée sur votre imprimante.
Précision	0,2 % de la longueur vectorielle spécifique à 23 °C avec une humiditérelative de 50-60 %, sur film polyester spécial HP.

Précédent ...
a. Régulierement, de nouveaux types de papier font leur apparition. Pour des informations récentes, contactez votre revendeur HP ou consultez www/designjet-online.hp.com.

physiques

Caracteristiques physiques
Type	Poids	Longueur	Profondeur	Hauteur
Imprimante D/A1	38,5 kg	49 pouces (1253 mm)	19 pouces (470 mm)	14 pouces (349 mm)
Imprimante A0+/E+	45 kg	67 pouces (1690 mm)	27 pouces (674 mm)	43 pouces (1100 mm)

Caracteristiques de la mémoire

Caractéristiques de la mémoire
RAM interne	16 Mo
Extensible à :	96 Mo ou 160 Mo

Caracteristiques d'alimentation

Caracteristiques d'alimentation
Source	100-240 Vca ±10 % avec sélection automatique
Fréquence	50-60 Hz
Intensité	3 A maximum
Consommation	150 W maximum

Respect de l'environnement

Respect de l'environnement
Rendement de l'énergie	Conforme au programme Energy Star EPA (Etats-Unis)
Processus de fabrication	Sans produits nocifs pour la couche d' ozone(Protocole de Montréal)
Matières plastiques	Sans ignifuges bromés (PBB and PBDE)Matériau unique pour toutes les pieces du châssis : ABSPièces marquées selon norme ISO 11469
Métaux	Enveloppes en feuille d'accier galvanisé par électrolyse
Emballage	Carton (non blanchi au chlore) et mousse 100 % recyclablesImpression avec des enres sans métaux lourds
Documentation utilisateur	Fournie principalement au format Adobe Acrobat (PDF) sur CD-ROM
Piles/Batteries	Non utilisées
Capacité de recyclage	Construction modulaire, vis facies d'accès et possibilité de démontage avec des outils universels

Caracteristiques d'environnement

Caracteristiques d'environnement
Plages de fonctionnement	Impression :	15 °C à 35 °C, 20 % à 70 % HR
	Qualité d'impression optimale pour support glacé HP :	15 °C à 30 °C, 20 % à 80 % HR
	Qualité d'impression optimale pour autres supports HP :	15 °C à 35 °C, 20 % à 70 % HR
Plages hors fonctionnement	Imprimante :	-40 °C à 70 °C
	Consommables et kit encreur emballés :	-40 °C à 60 °C

REMARQUE : l'imprimante peut partager des dysfonctionnements à partir de 3000 m d'altitude.

Caracteristiques acoustiques

Caracteristiques acoustiques
Pression sonore en fonctionnement	54 dB (pour une personne placée à 1 m)
Pression sonore hors fonctionnement	< 30 dB (A) (pour une personne placée à 1 m)
Puisance sonore en fonctionnement	6,5 bels (A)
Puisance sonore hors fonctionnement	< 4,3 bels (A)

Entretien de l'imprimante

Installation des cartes d'extension

\section*{Caracteristiques}

Commandedaccessoires

Glossaire

Specifications de connexion

• Caractéristiques du cable
  Cables recommandés

Caracteristiques du cable

L'imprimante est dotée d'un connecteur femelle 36 broches. Si la plupart des cables paralleles prennt en charge les communications compatibles IEEE-1284, le cable doit etre conforme, pour cette imprimalte, aux caractéristiques indiquées dans le tableau ci-dessous :

Interface parallèle (compatible IEEE-1284/Centronics)
Broche	Nom du fil/signal	Source
1	Strobe	ordinateur
2 ... 9	D0 ... D7 (lignes de données)	les deux
10	Ack	imprimante
11	Busy	imprimante
12	PError	imprimante
13	Select (SelectOut)	imprimante
14	AutoFd	ordinateur
16	GND
19 ... 30	GND
31	Init	ordinateur
32	Fault	imprimante
36	SelectIn	ordinateur

Câbles recommends

Le cable suivant est recommendé pour des performances et une compatibilité électromagnétique optimes :

Câble recommendé
Type d'interface (ordinateur)	Référence HP	Longueur du cable	Type de connecteur à l'extrémité du cable côté ordinateur
Interface compatible IEEE/ Centronics (tous)	C2951A	3,0 m	môle 25 broches
USB	C2392A	5,0 m	fiche USB

Entretien de l'imprimante

Installation des cartes d'extension

\section*{Caracteristiques}

Commande d'accessoires

Glossaire

Commande d'accessoires

Yououpez commandarfournitures et accessoires de l'une des faconssuivantes :

• Auprès de votre revendeur agrée HP local.
• En contactant votre bureau local de vente et d'assistance HP.

• En vous référant à la brochure Hewlett-Packard Support / Services fournie avec l'imprimante.

• Documentation
  Matériel

• Consommables

Documentation

Langue	Guide de poche	Guide de référence	Poster de déballage et de montage
	Références HP
Allemand	C7769-90014	C7769-90134	C7769-90034
Anglais	C7769-90011	C7769-90131	C7769-90031
Chinois simplifié	C7769-90020	C7769-90131	C7769-90040
Chinois traditionnel	C7769-90013	C7769-90013	C7769-90033
Coréen	C7769-90012	C7769-90132	C7769-90032
Espagnol	C7769-90016	C7769-90136	C7769-90036
François	C7769-90015	C7769-90135	C7769-90035
Grec	C7769-90022	Non disponible	Non disponible
Hongrois	C7769-90023	Non disponible	Non disponible
Italien	C7769-90017	C7769-90137	C7769-90037
Japonais	C7769-90018	C7769-90138	C7769-90038
Lithuanien	C7769-90029	Non disponible	Non disponible
Polonais	C7769-90024	Non disponible	Non disponible
Portugais	C7769-90019	C7769-90139	C7769-90039
Russe	C7769-90025	Non disponible	Non disponible

Suivant
Précédent

Slovaque	C7769-90030	Non disponible	Non disponible
Tchéque	C7769-90021	Non disponible	Non disponible
Thai	C7769-90026	Non disponible	Non disponible
Turc	C7769-90027	Non disponible	Non disponible

Matériel

Article		Référence HP
Modules de mémoire	64 Mo	C2387A
	128 Mo	C2388A
Tous les modules d'extension mémoire sont des SODIMM 168 broches x 64 EDO 50 nanosecondes, 3,3 V
Cartes réseau JetDirect EIO	10 Base T	J3110A
	10 Base 2, 10-T	J3111A
	LocalTalk	J3112A
	Token Ring 10/100 Base TX	J4169A
Carte d'accessoire HP-GL/2 (avec 16 Mo)		C7772A
Bobine	24 pouces (610 mm)	C2388A
	42 pouces (1067 mm)	C2389A
Support 24 pouces (610 mm)	FL pour série 500	C7782A
	GR pour série 800	C7781A

Consommables

Article	Couleur	N° fourniture HP	Référence HP
Cartouches d'encre	Noir	10	C4844A
	Cyan	82	C4911A
	Jaune		C4913A
	Magenta		C4912A
Têtes d'impression	Noir	11	C4810A
	Cyan		C4811A
	Jaune		C4813A
	Magenta		C4812A

Pour obtenir les-ieles performances de voire imprimante, nos youe recomandons d'utiliser des accessoires et fournitures Hewlett-Packard d'origine, dont la fiabilité et les performances ont ete testees de façon approfondie pour vous garantir un fonctionnement optimal.

Glossaire

Terme

Signification

ANSI (papier)	Norme américaine de format de papier, par exemple D ou E.
application	Logiciel que vous utilisez pour creator vos dessins.
Architectural (papier)	Norme de format de papier.
axe de balayage	Lorsqu'on regarde l'imprimante de face, axe horizontal le long duquel le chariot se déplace.
axe du papier	Lorsqu'on regarde l'imprimante de face, axe vertical le long duquel se déplace le papier.
bobine	Axe maintainant le rouleau de papier.
buses	Situées sous la tête de lecture, elles dirigent l'encre sur la page.
cartouche d'encre	Elément des fournitures HP contenant toute l'encre utilisée par l'imprimante. Elles s'installent sur le côté gauche de l'imprimante.
Centronics	Norme d'interface parallelle entre un ordinateur et un périphérique.
CMJN	Cyan, magenta, jaune et noir. Couleurs des quatre enres de l'imprimante, mais également modèle de couleurs standard.

Terme

Signification

CMP

Programme HP Complementary Media aidant les clients de HP à accroître leur activité grâce au référencement de matériaux d'impression sélectionnés produits par d'autres fournisseurs de manière à assurer une flexibilité et des solutions d'impression optimes aux imprimantes HP DesignJet.

E-S (Entrées/ Sorties)

Transmission des données entre un ordinateur et un périphérique.

File d'attente (mise en)

Stockage en mémoire de chaque tâche reçue par le périphérique en vue de son traitement avec les autres tâches.

HP-GL/2

L'un des langages graphiques standard de Hewlett-Packard pour les traceurs et les imprimantes. Produit des données vectorielles.

IEEE-1284

Norme émise par l'Institute of Electrical and Electronics Engineers (IEEE) comme méthode de signalisation standard d'une interface pérophérique parallele bidirectionnelle pour ordinateurs personnels.

image tramée

Image définie par une matrice de points et non par des lignes. Les données tramées nécessitent plus de mémoire que les données vectorielles.

imbrication

Impression de plusieurs pages côte à côte sur un rouleau pour économiser le papier.

impression en axe long

Impression d'une page dont la longueur dépasse celle d'une page standard.

Terme

Signification

intention de rendu	Concept défini dans la spécification ICC.1:1998-09, "File Format for Color Profiles" (Format de fichier pour profils de couleurs). Selon cette spécification : "L'intention de rendu indique le style de reproduction à utiliser lors de l'évaluation de ce profil dans une série de profils. Elle s'applique spécifique à ce profil de la série et non à la série entière. Généralement, l'utilisateur ou l'application définit l'intention de rendu de façon dynamique au moment de l'exécution ou de l'incorporation."
interface parallèle	Type d'interface entre un ordinateur et un pérophérique. Généralement plus rapide qu'une interface série.
ISO (papier)	Norme internationale de format de papier, par exemple A1, A2, etc.
JIS	Norme japonaise de format de papier.
LAN	Réseau local.
language graphique	Langage de programmation indiquant à l'imprimante comment imprimer des données graphiques.
marge	Espace ajouté par l'imprimante autour de la page pour la séparer des autres et éviter d'imprimer sur le bord du papier.
menus du panneau avant	Structure des options offertes sur le bloc d'affichage du panneau avant.
niveau de gris	Nuances de gris utilisées pour représentier les couleurs.

Terme

Signification

palette	Ensemble de plumes logiques définies par leur couleur et leur épaisseur.
panneau avant	Panneau de commande sur la droite de l'imprimante.
PANTONE	PANTONE MATCHING SYSTEM® est un standard international de communication des couleurs dans le secteur des arts graphiques.
papier couché	Papier doté d'un revêtement spécial sur une face pour l'impression jet d'encre.
par défaut	Valeur ou condition affectée si aucune autre valeur ou condition n'est spécifique.
péripérique	Appareil externe branché sur l'ordinateur : imprimante, lecteur de bande, etc. Notre HP DesignJet est un péripérique.
photo glacé	Papier photographique opaque glacé.
pilotes	Logiciels contrôle l'communication entre un ordinateur et un péripérique.
PJL	Printer Job Language. Langage de programmation contrôle les tâches envoyées à l'imprimante.
platine	Partie extérieure de l'imprimante où repose le papier avant l'impression proprement dite.
plume	Bien que l'imprimante n'ait pas de plumes, les lignes qu'elle trace correspondant aux attributs d'une plume.
poste d'entretien	Partie de l'imprimante qui entretient les têtes d'impression. Maintient les têtes propres et les empêche de sécher.

Terme

Signification

PostScript	Adobe PostScript est un langage informatique décrivant l'apparce d'une page, avec ses éléments tels que texte, graphiques et images numériées, à une imprimante ou un autre péripérisque de sortie.
ppp	Points par pouce, mesure de résolution.
RIP	Raster Image Processor (Proceseur d'imagetramée).
RTL	Raster Transfer Language. L'un des langages graphiques standard de Hewlett-Packard pour les traceurs et les imprimantes. Produit des données tramées.
RVB	Rouge, Vert, Bleu. Modèle de couleur standard.
surface d'impression	Format de la page moins les marges.
surface encrée	Plus petit rectangle contenant tout le dessin tout en respectant ses proportions.
tête d'impression	La tête d'impression s'installe sur le chariot. Elle constitue l'élement qui dépose l'encre sur le papier.
troncage	Perte d'une partie du dessin sur un côte.
USB	Universal Serial Bus. Type d'interface entre l'ordinateur et un péripérisque.

Alignement des couleurs, probleme

Alignement des têtes d'impression

Alimentation

spécifications

Amel.

résolution d'impression

Amélioré

résolution d'impression

Annuler impression

Annuler le délambda de séchage

Annuler, touche

Applications logicielles

Aspect de l'image

Aspect de l'impression contrôle

Avancer et Couper, touche

B

Bas, touche

C

Cable

spécifications

Cables d'interface

Canevas

\section*{Caracteristiques}

acoustiques

alimentation

cable

en fonctionnement

environment

formats de supports

interface

langages graphiques pris en charge

marges

mémoire

physiques

préciension

resolution

respect de l'environnement

spécifications fonctionnelles

\section*{Caracteristiques physiques}

Cartouches d'encre

fournitures d'impression HP

problèmes d'insertion

replacement

statistiques

Chargement

feuille

rouleau

modification du traitement des

Choix du support

Coherence des couleurs, probleme

Communication problèmes

Configuration problèmes

Configuration, menu

Consommables.Voir Fournitures d'impression HP

Contrôle de la qualité de l'image

Couleurs palettes internes

Couteau remplacement

D

Déchégement

feuille

supports en rouleau

Découpage d'images

Dégagement des bourges

Délambda sechage Annuler

Dépannage

procedure

Description de page

Diagnostic des problèmes

E

Effet de bandes

Eléments

identification

Encre

menu

Encre, menu

Entrée, touche

Environnement specifications

Epaisseurs de plume modification

Eraflures sur le papier glacé

Etailonnage

Etalonnage avancé

F

Feuille

bord avant en premier

face à orienter vers le haut

Feuilles

chargement

déchéignment

problèmes de chargement

Feuilles, support

informations

Fichiers non PostScript

réglage du format de page

Film polyester transparent

caracteristiques d'environnement

Format

Format de page

et images découpées

marges

réglage

surface d'impression

Surface encree

surface encree

zone d'impression

Formats ANSI

Formats Architectural

Formats ISO

Fournitures d'encre HP quand remplacer

Fournitures d'impression HP cartouches d'encre

HP n° 10

HP n° 11

HP n° 82

HP n° 10

problèmes

têtes d'impression

Fusion

G

Gestion d'impr., menu

Guide de poche

Guide de reférence

animation

boutons

informations connexes

navigation

bouton Accueil

bouton Imprimer

bouton Page suivante

bouton Quitter

bouton Retour

onglets

utilisation

H

Haut, touche

1

Identification des éléments

Image confinée à une partie de la surface

d'impression

Image déformée ou incohérente

Image en axe long tronquée

Image miroir

Image tronquée

Images découpées

Images superposées, problème

Imbrication

définition de l'espace

ABCDEFGHIJKLMNOPQRSTUVWXYZ

Impression

annuler

Impression partielle

Informations

supports en feuille

supports en rouleau

Informations sur les supports en feuille

Informations sur les supports en rouleau

Installation

supports en rouleau

Interface

cables

Fast Ethernet 10/100 base TX

parallele

specifications

USB

Interface réseau

modification des paramètres

Interface utilisateur

K

Kit encreur

cartouches

replacement

statistiques

précautions

temps de séchage

automatique

manuel

têtes d'impression

alignment

replacement

statistiques

L

Langage graphique

réseaux

Lenteur de l'impression, problème

Lignes brouillées

Lignes déformées

Lignes incomplètes, problème

M

Manipulation du support

Marges

spécifications

Marques ou éraflures sur le papier glacé

Memoire

mise à niveau

spécifications

Menu

Encre

Gestion d'impr.

Papier

menu

Encre

Menu Configuration

Menu Encre

Menu, touche

Mise à niveau de la mémoire

Mise à niveau du disque dur

Mise à niveau PostScript

Mode d'émulation encre sélection

N

Navigation

exampie

système de menus

touches

Normal

résolution d'impression

P

Page Web

Palettes

internes

modification de la largeur de plume

modification des couleurs

visualisation des paramètres courants

Palettes internes

Panne de l'imprimante

Panneau avant

blocd'affichage

introduction

Réglage du format de page

touches d'action

touches de navigation

Papier calque HP

Papier calque naturel

Papier couché

Papier jet d'encre blanc brillant

Papier ordinaire

Papier photo glacé

Papier recto verso

Papier, menu

Papier. Voir Supports

Parallele

Paramètre Délai d'E/S

modification

Pilotes

Plumes

Points par pouce

Brouillon

Poster d'installation

Poster de réemballage

Precision des couleurs

configuration

informations complémentaires

problèmes

réglages

supports

Problèmes

alignment des couleurs

autres sources d'information

chargement des feuilles

chargement du rouleau

cohérence des couleurs

communication

configuration de la précision des couleurs

correction de la configuration

dépannage

diagnostic

effet de bandes

fournitures d'impression

insertion des cartouches

insertion des têtes d'impression

repositionnement des têtes d'impression

image confinée à une partie de la surface

d'impression

image déformée ou incohérente

image en axe long tronquée

image tronquée

images superposées

impression partielle

imprimante trop lente

lignes incomplètes

qualité d'image

résolution

rien ne s'imprime

solutions

sortiedu support

supports

dégagement des bourrages

lignes brouillées

lignes déformées

marques ou éraflures sur le papier glacé

regles d'ordre général

ts en escalier

Q

Qualité d'impression

Qualité d'image

problèmes

Qualité d'impression

parametes

vitesse et qualité d'impression

Qualité de l'image

contrôle

Quand remplacer les fournitures d'encre HP ?

R

Rapide

résolution d'impression

Références de commandes

Réglage du format de page

fichiers non PostScript

Réglage du format de page dans le panneau avant

Replacement

cartouches

couteau

têtes d'impression

Réseaux et langage graphique

Résolution

Résolution d'impression

Amel.

Amélioré

Normal

Rapide

Respect de l'environnement

spécifications

Retour, touche

Retrait

rouleau

Rotation d'une image

Rotation de l'image

Eléments faisant l'objet d'une rotation

Format

Rouleau, support

informations

Rouleaux

charginem

déchéancement

installation

problèmes de chargement

retrait de l'imprimante

retrait de la bobine

s

Solutions aux problèmes

Sortie du support, problemes

Spcifications fonctionnelles

Supports 一

choix

couteau

feuille

bord avant en premier

charginet

déchéancement

face à orienter vers le haut

formatst

caractéristiques

manipulation

points important

problèmes

chargement des feuilles

chargement du rouleau

lignes brouillées

lignes déformées

marques ou éraflures sur le papier glacé

sortie

rouleau

charginet

déchéancement

installation

retrait de l'imprimante

retrait de la bobine

types

combinaisons

informations complémentaires

pris en charge

ABCDEFGHIJKLMNOPQRSTUWXYZ

qualité d'impression ajustée

types de support

canevas

film polyester transparent

film polyester transparent mat

papier calque HP

papier calque naturel

papier couché

papier jet d'encre blanc brillant

papier ordinaire

papier photo glacé

papier recto verso

Surface d'impression

Surfaces d'impression

forms ISO

T

Temps de séchage

automatique

manuel

procedure

typiques

Têtes d'impression

alignment

fournitures d'impression HP

problèmes d'insertion

problèmes de repositionnement

replacement

statistiques

Touches

action

Annuler

Avancer et Couper

navigation

bas

Entree

haut

menu

Retour

Touches d'action

Traits en escalier

Types de support

Types de support pris en charge

U

Universal Serial Bus

USB

V

Vitesse et qualité d'impression

Vitesses d'impression typiques

Z

Zone d'impression
