E20972 - Compteur électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur électrique monophasé
Modèle	E20972
Marque	IFM
Dimensions (L x H x P)	90 x 90 x 60 mm
Poids	200 g
Alimentation	230 V AC, 50 Hz
Courant nominal	5 A (max 32 A)
Précision	Classe 1
Affichage	Écran LCD rétroéclairé
Fonctions principales	Mesure de consommation active, tarif heures pleines/creuses, index partiel, historique journalier
Interface de communication	Port optique selon CEI 62056-21
Température de fonctionnement	-20°C à +55°C
Indice de protection	IP20
Matériau du boîtier	Polycarbonate ignifugé
Montage	Sur rail DIN 35 mm ou fixation murale
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants.
Sécurité	Installation par un électricien qualifié. Respecter les normes locales.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente IFM.
Certifications	CE, MID (directive 2014/32/UE)

FOIRE AUX QUESTIONS - E20972 IFM

Comment installer le compteur E20972 ?

L'installation doit être réalisée par un électricien qualifié. Montez les deux parties de la bride de fixation (a) provisoirement avec la vis (b) et l'écrou (c). Fixez l'écrou de fixation (d), puis vissez la vis (b) de façon à pouvoir tourner l'écrou. Après avoir monté et aligné le compteur, serrez définitivement la vis (b). Raccordez les câbles selon le schéma de la notice.

Que faire si l'affichage reste éteint ?

Vérifiez que le compteur est correctement alimenté (230 V). Vérifiez le disjoncteur en amont. Si le problème persiste, contactez le service après-vente.

Quelle est la précision du compteur ?

Le compteur E20972 est de classe 1 selon la norme IEC 62053-21, avec une erreur maximale de ±1% dans les conditions de référence.

Puis-je utiliser ce compteur pour une installation triphasée ?

Non, ce modèle est monophasé. Pour une installation triphasée, utilisez un compteur triphasé approprié.

Comment lire les index de consommation ?

L'écran LCD affiche alternativement les index total, heures pleines (HP) et heures creuses (HC). Appuyez sur le bouton de défilement pour faire défiler les écrans. Consultez la notice pour la signification des symboles.

Le compteur indique-t-il la puissance instantanée ?

Oui, le compteur affiche la puissance instantanée en kW ou W, ainsi que la tension et le courant en mode diagnostic.

Comment réinitialiser l'index partiel ?

Maintenez le bouton de défilement enfoncé pendant 5 secondes jusqu'à ce que l'index partiel clignote, puis relâchez. La valeur sera remise à zéro.

Puis-je installer le compteur à l'extérieur ?

Non, l'indice de protection IP20 ne protège pas contre l'humidité. Installez-le à l'intérieur, dans un tableau électrique sec.

Que faire en cas de message d'erreur 'Err' sur l'écran ?

Un message 'Err' indique un défaut interne ou une surtension. Coupez l'alimentation et contactez le service après-vente. Ne tentez pas de réparer vous-même.

Comment obtenir la traduction de la notice ?

Sur notre site, choisissez votre langue dans le menu déroulant, saisissez votre adresse email, et cliquez sur 'Recevoir la traduction'. Vous recevrez une version traduite par email.

MODE D'EMPLOI E20972 IFM

Monter les deux parties de la bride de fixation (a) provisoirement à l'aide de la vis (b) et de l'écrou (c) livrés.

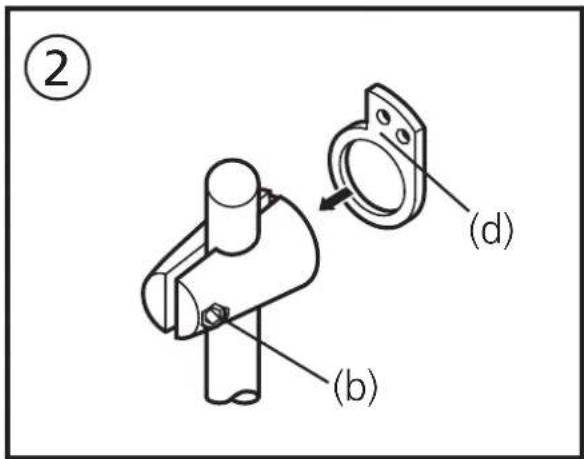

Fixer l'écrou de fixation (d) et ensuite visser la vis (b) de façon que l'écrou puisse toujours être tourné.

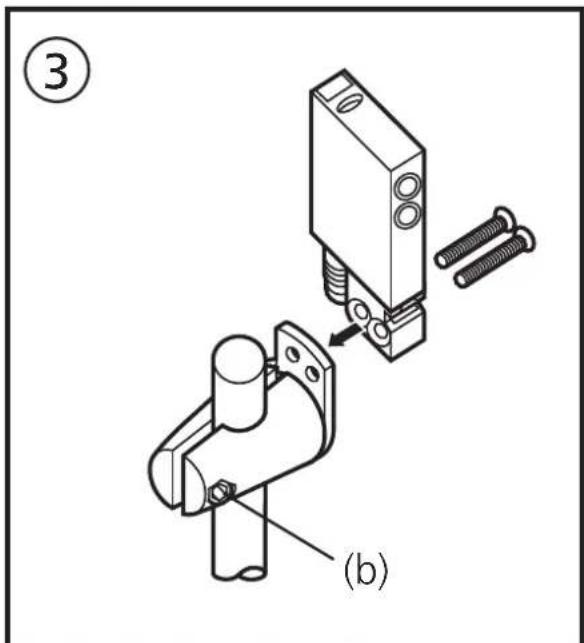

Serrer la vis (b) définitivement après avoir monté et aligné la cellule.
